Шипорезный станок маятникового типа ДОС ШР-500

Шипорезный станок маятникового типа ШР-500 предназначен для нарезания ящичных шипов и подобных поверхностей на дереве, фанере, пластмассе, ДВП, ДСП, ЦСП и аналогичных материалах шаговым способом на длину до 3000мм.

Станок представляет собой стальную рамную конструкцию, в передней части которой находится неподвижный стол для размещения заготовки, а на задней – силовой агрегат маятникового типа, установленный на оси вращения, на котором расположены рабочий электродвигатель, основной шпиндель с ременным приводом и рабочий вал для установки и крепления режущего инструмента.

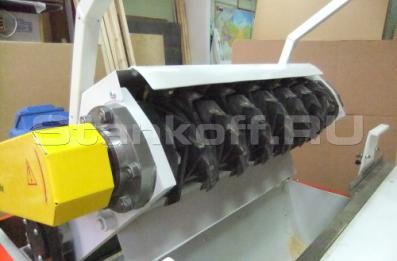

Режущий инструмент надевается на вал шпинделя поочередно через промежуточные шайбы необходимой толщины и крепится на валу прижимной гайкой. Толщина рабочих фрез и толщина шайб выбираются в зависимости от заданной ширины шипов и ширины пазов между шипами.

• Имеют меньшие габариты и вес, что обеспечивает их легкое передвижение и перестановку в рабочих помещениях и не требует специальных фундаментов для установки;
• Обеспечивают обработку поверхности практически любой длины;
• Обладают хорошей производительностью (обработка поверхности длиной 1000 мм производится за 5-10 минут);
• Просты по конструкции и в эксплуатации, не требуют специальной квалификации оператора;
• Благодаря отсутствию пневмо-гидравлических, цепных и пр. приводов, продольных направляющих и тому подобных устройств обеспечивают более высокую точность обработки, надежнее в работе, обслуживании и эксплуатации.

• Заборные устройства для установки пыле-стружкоотсосов;
• Внешнее защитное ограждение;
• Дополнительный пост управления (дополнительная кнопка отключения);
• Торцевой упор и/или шаговые линейки (для обработки торцов заготовок с длиной торца менее длины обработки станка);
• Комплект рабочего инструмента и промежуточных мерных шайб для нарезания пазов различных размеров (глубиной от 6 до 30мм, шириной.от 6 до 20-30мм).
