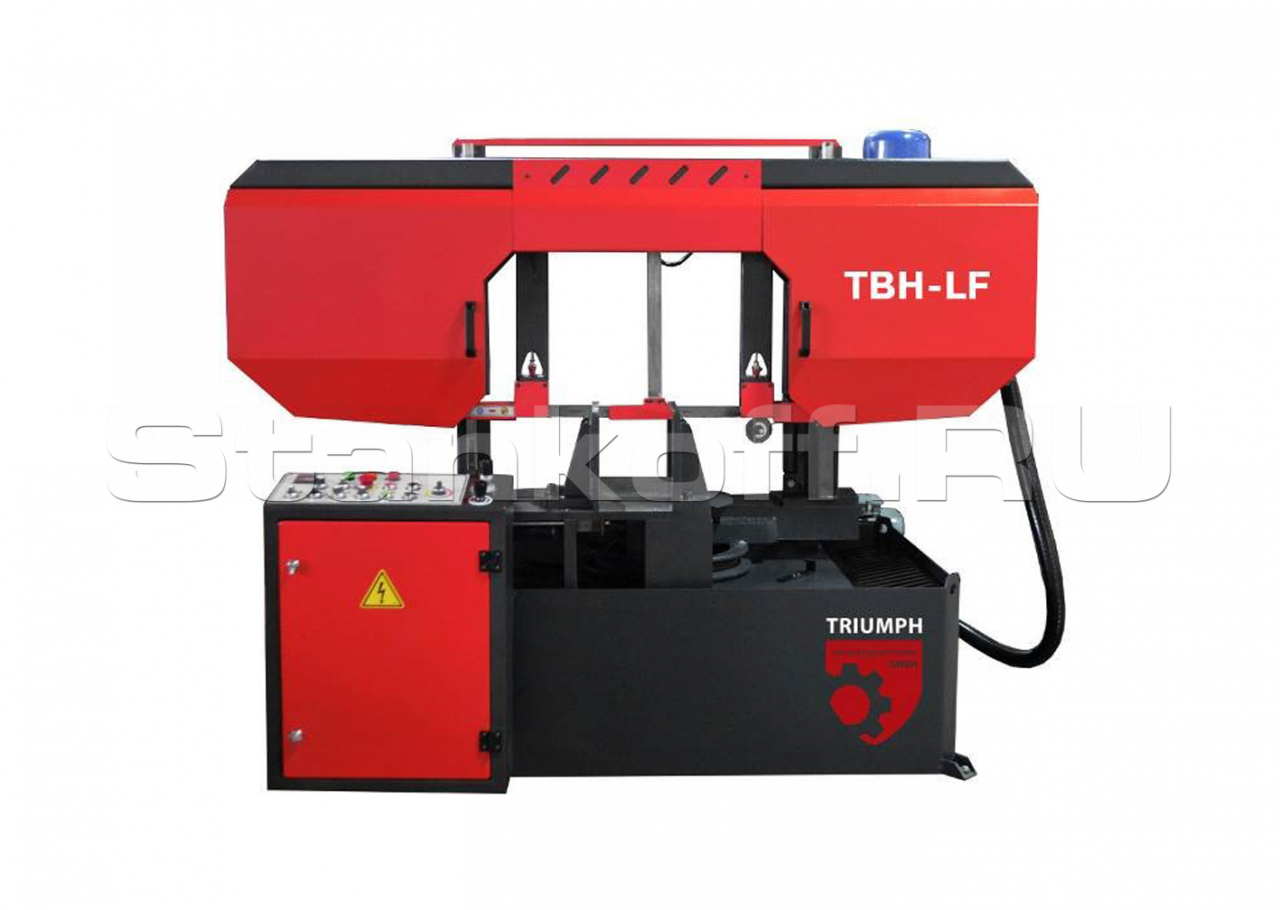

Полуавтоматический ленточнопильный станок колонного типа TBH-350LSAF


Полуавтоматический ленточнопильный станок колонного типа TBH-350LSAF Полуавтоматический ленточнопильный станок колонного типа TBH-350LSAF Полуавтоматический ленточнопильный станок колонного типа TBH-350LSAF Полуавтоматический ленточнопильный станок колонного типа TBH-350LSAF Полуавтоматический ленточнопильный станок колонного типа TBH-350LSAF Полуавтоматический ленточнопильный станок колонного типа TBH-350LSAF Полуавтоматический ленточнопильный станок колонного типа TBH-350LSAF Полуавтоматический ленточнопильный станок колонного типа TBH-350LSAF Полуавтоматический ленточнопильный станок колонного типа TBH-350LSAF
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Полуавтоматический ленточнопильный станок колонного типа предназначен для распила заготовок различного профиля и материала под углом 90° и 45°.

Поворот заготовки на угол 45° осуществляется за счет поворота основания станка.

Преимущества

  • Портальная конструкция на линейных направляющих - это возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции и в тоже время в 2 раза увеличивается срок службы оборудования и уменьшается износ инструмента за счет отсутствия вибраций. Возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции.
  • Прямолинейность реза до ±0,1 мм.
  • Инвертер на главном двигателе позволяет бесступенчато регулировать скорость ленточного полотна, что в свою очередь дает возможность подбирать оптимальные режимы резания
  • Установка начального положения пильной рамы и подвижной губки тисков - это сокращение холостых ходов до 15-20 %.
  • Поворот рамы до 45°позволяет делать распил заготовок под углом и при этом не перемещать в пространстве заготовку
  • Наклон ленточного полотна на 2° повышает качество распила и срок службы инструмента.

Конструктивные особенности


Кнопочный пульт управления станком

Кнопочный пульт управления станком

Интуитивно понятный и надежный способ управления станком.
Отображение выполненного количества резов.
Отображение скорости ленточного полотна.
Автоматический гидравлический прижим при нажатии кнопки.
Регулировка скорости распила поворотным рычажком.
Кнопка аварийного останова.
Индикатор натяжения ленточного полотна.
Позволяет оценивать уровень натяжения для сохранения необходимых параметров. При обрыве ленточного полотна станок автоматически прекратит работу.
Вкл/выкл системы подачи СОЖ.
Подъем/опускание пильной рамы, а также скорость опускания также задаются с пульта управления.

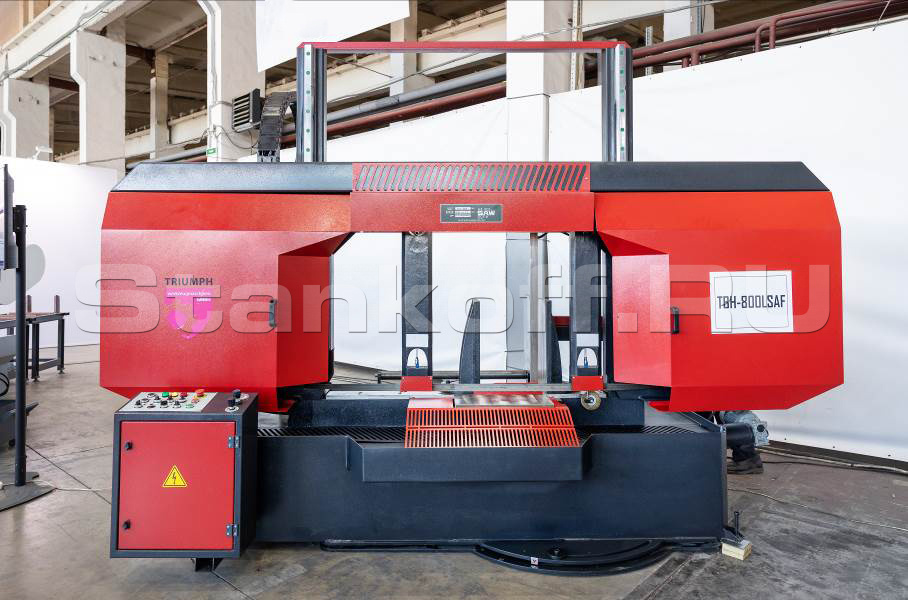

Портальная конструкция на линейных направляющих

Портальная конструкция на линейных направляющих

Это возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции и в тоже время в 2 раза увеличивается срок службы оборудования и износ инструмента за счет отсутствия вибраций. Возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции.

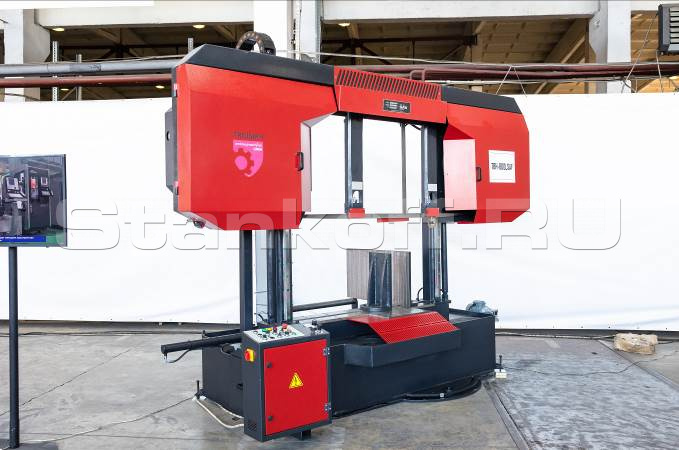

Поворотное основание 45°
Поворотное основание 45°

Поворотное основание 45°

Позволяет совершать распил заготовок под углом не перемещая заготовку в пространстве, угол отмеряется с помощью установленного в основании транспортира и фиксируется механическим рычагом.

Гидравлическое натяжение ленточного полотна с манометром

Гидравлическое натяжение ленточного полотна с манометром

Позволяет тонко контролировать усилие натяжения, так как в процессе распила полотно нагревается и растягивается

Индикатор заготовки

Индикатор заготовки

Позволяет станку быстро опускаться до заготовки и перейти в рабочий режим подачи непосредственно перед началом распила.

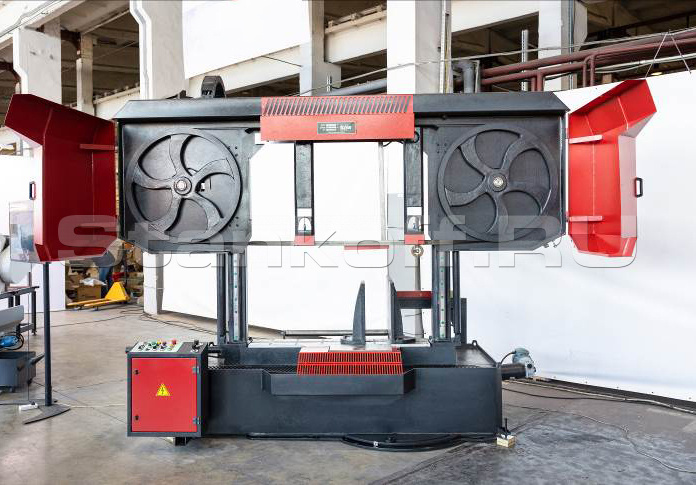

Массивный литой чугунный шкив

Массивный литой чугунный шкив

Позволяет равномерно вращать ленточное полотно

Стандартная комплектация

  • Полотно ленточной пилы;
  • Инвертер;
  • Стружкоуборочный конвейер;

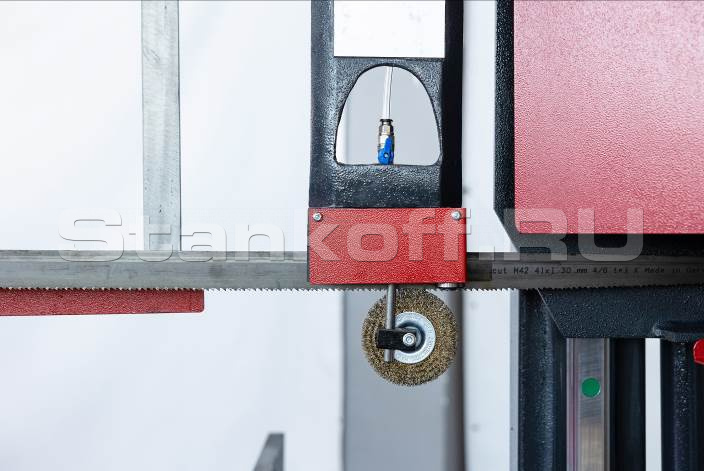

  • Щетки для очистки ленточного полотна;
  • Гидравлическое натяжение полотна ленточной пилы;
  • Освещение рабочего места;
  • Гидравлические тиски.
Тип Полуавтоматический
Конструкция Портальный тип на линейных направляющих
Подача пильной рамы Гидравлическая
Зажим заготовки Гидравлический
Распил круга 90°, мм 350
Распил квадрата 90°, мм 350
Распил прямоугольника 90°, мм 350х360
Распил круга 45°(+), мм 230
Распил квадрата 45°(+), мм 230
Распил прямоугольника 45°(+), мм 230х350
Мощность двигателя, кВт 2,2
Размер ленточного полотна, мм 4950х34х1,1
Объем гидравлического бака, л 30
Объем бака СОЖ, л 15
Регулятор скорости ленточного полотна Инвертер
Скорость ленточного полотна, м/мин 20 - 60
Вес, кг 1700
Габариты, мм 2500х1450х2250
