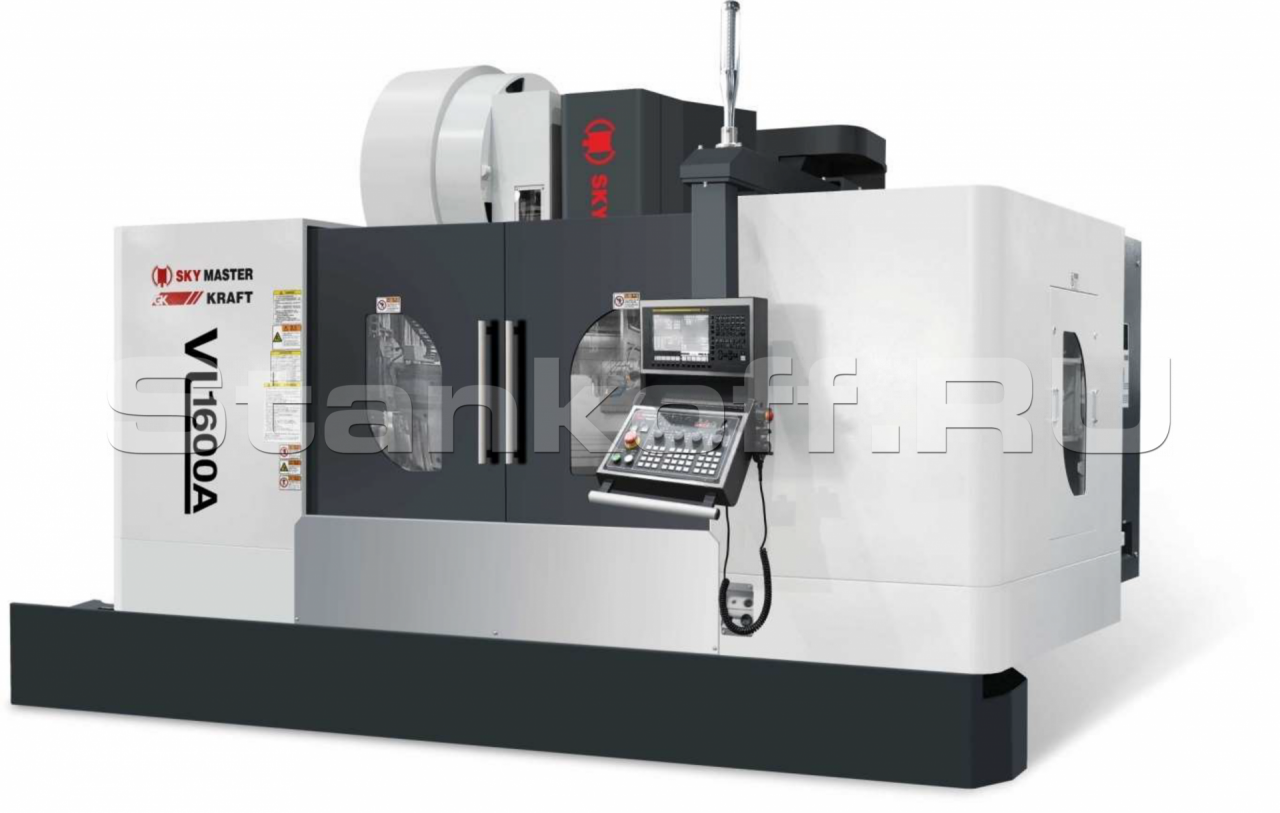

Вертикальный обрабатывающий центр VL-1600A

Вертикальный обрабатывающий центр VL-1600A позволяет вести комплексную механическую обработку поверхностей заготовки различными способами - фрезерование, сверление, расточка, зенкерование, развертывание отверстия, нарезка резьб и другие операции.

Фрезерный центр оснащён ЧПУ (числовым программным управлением), много инструментальным магазином с устройством для автоматической смены инструмента. Управление обработкой заготовки осуществляется по заданной программе. Сочетает высокую производительность, гибкость переналадки на другие режим работы.

Структура станка тщательно проработана и имеет высокую жесткость. При производстве применяются линейные направляющие двух компаний: Rexroth (Германия) и THK (Япония), что гарантирует превосходные показатели обработки. Рабочий стол имеет мощную поддержку по всей длине для обеспечения динамической точности и долгого срока службы.

Основные части станка изготовлены из высококачественного чугуна, чтобы так же гарантировать высокую жесткость и стабильность на протяжении всего срока службы. Предварительно натянутые высокоточные ШВП с двойной гайкой, класса C3, по всем осям имеют прямой привод от сервомоторов, что гарантирует эффективность перемещения и, кроме того, высокую точность позиционирования. Патентованная конструкция колонны обеспечивает непревзойденную жесткость.

• Максимальная скорость шпинделя составляет 10000 об/мин. Стабильная точность, хорошая жесткость и низкий рост температуры. Оснащен охлаждающим устройством для обеспечения отличной точности и непрерывного охлаждения;
• Двигатель напрямую подключен к главному шпинделю через муфту. Мощность основного двигателя составляет 11/20,4 кВт, что позволяет основному шпинделю работать в диапазоне скоростей 20 ~ 10000 об/мин. Прямой привод улучшает эффективность передачи, снижает вибрации и потери энергии;
• X, Y и Z приводятся в движение непосредственно серводвигателем и шарико-винтовой передачей высокой жесткости;
• Предварительно натянутые высокоточные ШВП с двойной гайкой, класса C3, по всем осям имеют прямой привод от сервомоторов, что гарантирует эффективность перемещения и, кроме того, высокую точность позиционирования;
• Направляющие осей X, Y и Z представляют собой высокоточные линейные роликовые направляющие с низким трением, высокой точностью позиционирования и быстрой скоростью отклика;
• Устройство смены инструмента импортировано из Тайваня, отличается надежной работой и коротким временем смены инструмента;
• Станок оснащен полностью закрытым защитным кожухом и спроектирован максимально эргономично;
• Перемещение по оси Z осуществляется мощным сервомотором, благодаря чему устранен эффект биения от контрбалансира.

• Система ЧПУ Fanuc 0i-MFPLUS, Тип 1, наполнение:
  • AICCII;
  • Jerkcontrol;
  • Плавный контроль допуска;
  • Функция регулировки уровня качества машинной обработки;
  • Монитор 10.4”.
• Шпиндель 10000 об/мин, BT40, прямой привод;
• Система автоматической смены инструмента на 30 позиций;
• Масляное охлаждение шпинделя;
• Двойной шнековый конвейер для стружки;
• Конвейер для уборки стружки;
• Подача СОЖ через форсунки на шпинделе;
• Функция жесткого нарезания резьбы;
• Полностью закрытая зона обработки;
• Герметичный шпиндель с воздушным уплотнением;
• Обдув шпинделя;
• Рабочее освещение;
• Трехцветная сигнальная лампа с зуммером;
• Пульт управления с электронным маховичком на гибком проводе (MPG);
• Система подачи СОЖ;
• Централизованная система смазки;
• Пневматическая система;
• Пневматический пистолет;
• Трансформатор;
• Пистолет СОЖ;
• Инструмент для обслуживания станка;
• Функция автоматического отключения;
• Регулировочные болты и опоры;
• Инструкция по эксплуатации станка;
• Блокировка двери рабочей зоны;
• Поворотная стойка ЧПУ;
• Изолированный электрошкаф высокого/низкого напряжения;
• Подготовка для подключения 4-ой оси (поворотного стола).
