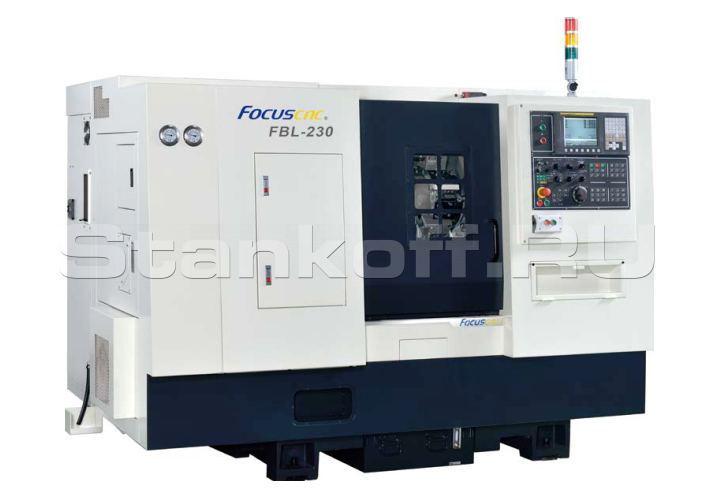

Токарный горизонтальный обрабатывающий центр FBL-230MC
+7 (995) 888-07-13
Детальное описание
Токарный горизонтальный обрабатывающий центр с ЧПУ FOCUS FBL-230MC снабжён цельнолитой станиной с низким центром тяжести и углом наклона 45 градусов. За счёт низкого центра тяжести обеспечивается высокая виброустойчивость и точность обработки. Возникновению вибраций также препятствует большое пятно контакта станины и шпиндельной бабки.
Частота вращения шпинделя составляет 3500 об/мин.
Максимальный диаметр обрабатываемой детали: 270 мм, максимально возможная длина обработки: 322 мм. 12-ти позиционная приводная револьверная головка BMT55 позволяет использовать различные комбинации инструмента. Станок оснащен направляющими скольжения, позволяющими производить силовое точение на низких оборотах.
Конструктивные особенности
Система управления ЧПУ Fanuc 0i-TF Plus
ЧПУ FANUC 0i-TF Plus (type 1) обновлённая линейка дисплейных модулей, выполненная в темной цветовой гамме, которая имеет больше функций:• Объём памяти 2Мб;
• Количество УП для хранения в памяти ЧПУ – 1000 шт.;
• Средства кастомизации интерфейса (FANUC Picture);
• Обработка с осцилляцией для дробления стружки.

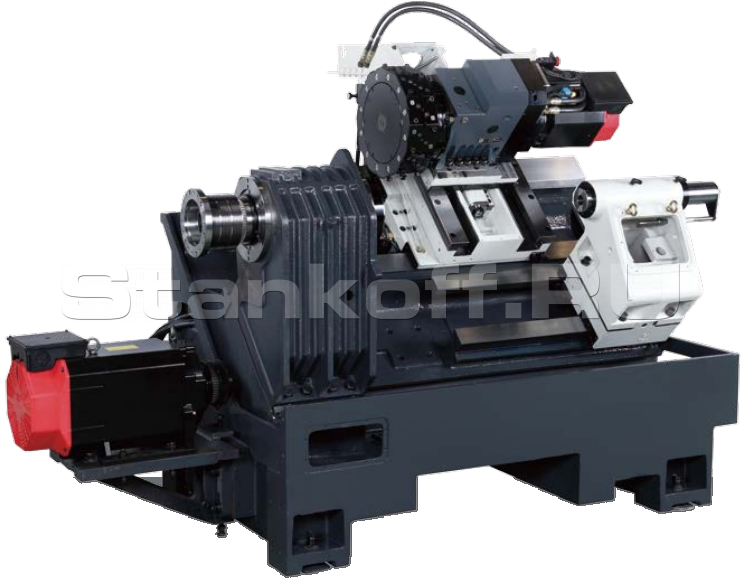

Станина
Цельнолитая станина с углом наклона 45 градусов имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Большое пятно контакта шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.

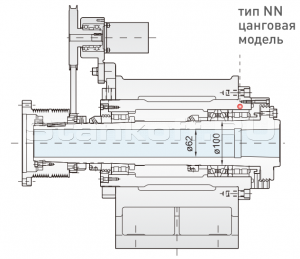

Шпиндель
За счет модульной структуры шпинделя обеспечиваются лучшие показатели точности, облегчаются сервисные работы со шпинделем и, в целом, увеличивается жизненный цикл шпинделя в сравнении с другими конструктивными исполнениями данного узла. В шпинделях станков Focus CNC устанавливаются подшипники NSK (Япония).
Направляющие
Станок оснащен жесткими коробчатыми направляющими скольжения, позволяющими производить силовое точение на низких оборотах. Поверхность доработана методом шабрения, что дает узлу наилучшие качественные характеристики, позволяя сохранить высокую точность на длительное время. Шабрение направляющих осуществляется на заводе вручную.

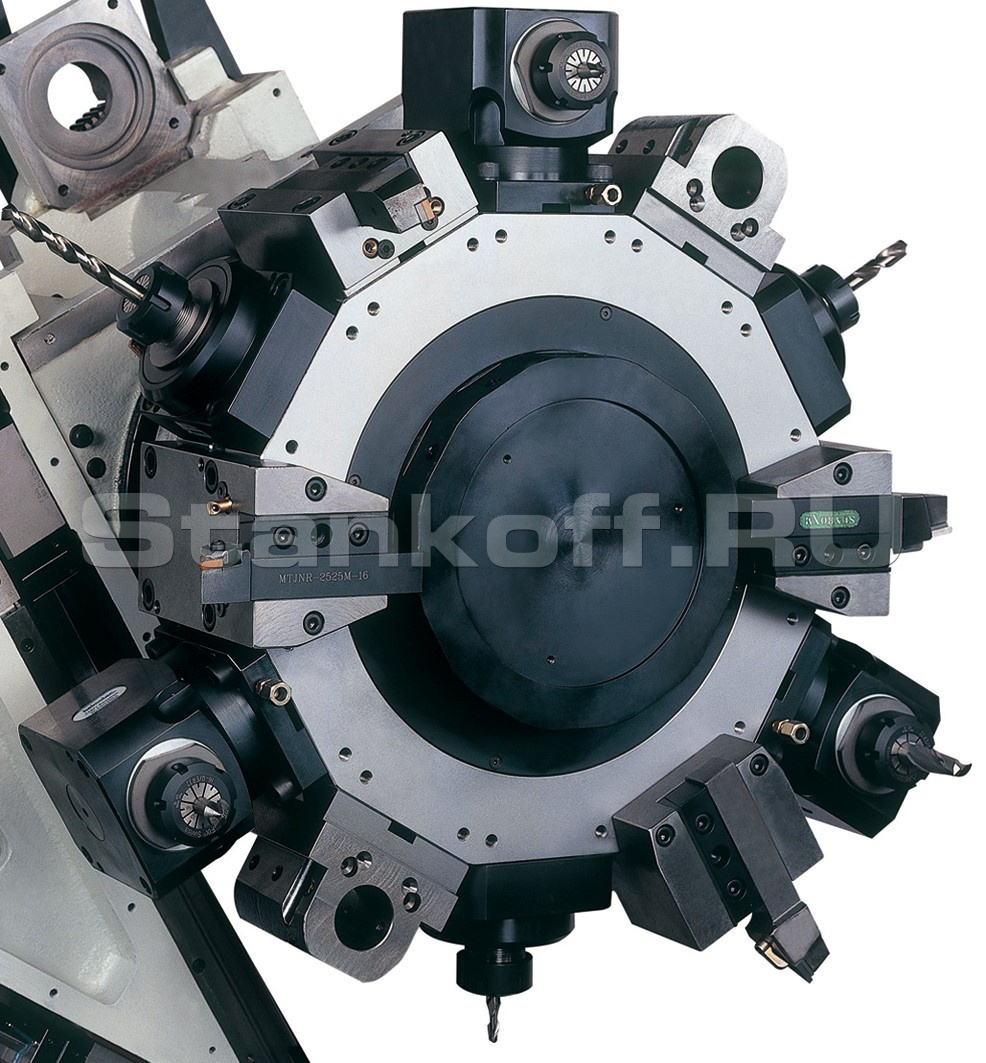

Инструментальная система
12-ти позиционная приводная револьверная головка BMT55 (Sauter, Германия) револьверная головка позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента.Габаритные параметры
Габариты станка
Габариты рабочей зоны
Диаграммы «Мощность – крутящий момент»
Главный шпиндель
Приводной инструмент

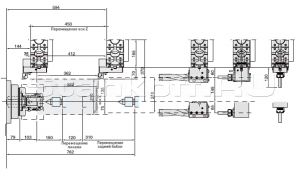

Инструментальная схема
Дополнительные опции
- Осевой приводной блок;
- Радиальный приводной блок.
Стандратная комплектация
- Система ЧПУ: Fanuc 0i-TF PLUS + Manual Guide i;
- 3-х кулачковый гидравлический патрон 10”;
- 1 комплект мягких кулачков;
- 1 комплект каленых кулачков;
- 12-ти позиционная приводная револьверная головка BMT55 (Sauter, Германия);
- Ось С на шпинделе;
- Стартовая оснастка для револьверной головки:
- Держатель расточного инструмента – 4 шт.;
- Держатель инструмента для торцевой обработки – 1 шт.;
- Держатель инструмента для наружного точения – 4 шт.;
- Набор втулок для расточного инструмента.
- Программируемое перемещение задней бабки;
- Гидравлическая задняя бабка с конусом пиноли МТ5;
- Централизованная система смазки;
- Направляющие скольжения;
- Система подачи СОЖ (2 бар);
- Вращающийся центр МТ5;
- Гидравлическая система;
- Трансформатор;
- Маслоотделитель;
- Пистолет для обдува сжатым воздухом;
- Выдвижной бак СОЖ;
- Освещение рабочей зоны;
- Автоматическая система измерения инструмента Renishaw;
- Стружкоуборочный конвейер с тележкой;
- 3-х цветная сигнальная лампа;
- Ножная педаль для разжима/зажима патрона;
- Комплект инструмента для монтажа станка;
- Регулируемые опоры для установки станка;
- Техническая документация на русском языке.
| Функциональные возможности | ||
| Диаметр обработки над станиной, мм | 550 | |
| Диаметр обработки, мм | 270 | |
| Расстояние между центрами, мм | 507 | |
| Максимальная длина обработки, мм | 322 | |
| Главный шпиндель | ||
| Диаметр гидравлического патрона, дюйм | 10 |
|
| Мощность привода шпинделя, постоянная/пиковая, кВт | 11/15 | |
| Частота вращения шпинделя, об/мин | 3500 | |
| Торец шпинделя ASA | A2-6 | |
| Диаметр осевого отверстия шпинделя, мм | 62 | |
| Максимальный диаметр прутка, мм | 52 | |
| Перемещения | ||
| Перемещение по оси Х, мм | 210 | |
| Перемещение по оси Z, мм | 450 | |
| Ускоренное перемещение по оси X, м/мин | 20 | |
| Ускоренное перемещение по оси Z, м/мин | 20 | |
| Револьверная головка | ||
| Кол-во инструментов | 12 | |
| Размер инструмента для наружного точения, мм | 25х25 | |
| Диаметр расточной оправки, мм | 32 | |
| Частота вращения инструмента, об/мин | 4500 | |
| Максимальная мощность приводного инструмента, кВт | 3,7/5,5 | |
| Задняя бабка | ||
| Перемещение, мм | 310 | |
| Выдвижение пиноли, мм | 120 | |
| Привод пиноли | Гидравлический | |
| Диаметр пиноли, мм | 75 | |
| Конус пиноли | МТ5 | |
| Позиционирование | Программируемое | |
| Прочее | ||
| Мощность привода по осям X / Z, кВт | 2,5 / 2,5 | |
| Система ЧПУ | Fanuc 0i-TF Plus |
|
| Масса станка, кг | 3800 | |
| Габариты станка (ДхШхВ), мм | 2800х1700х1700 |
