Детальное описание

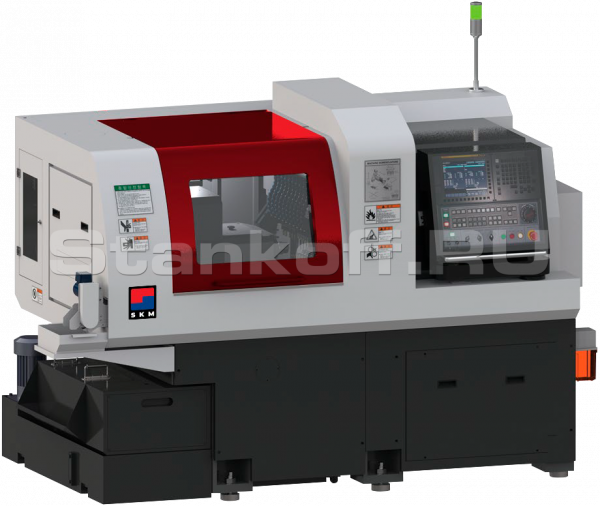

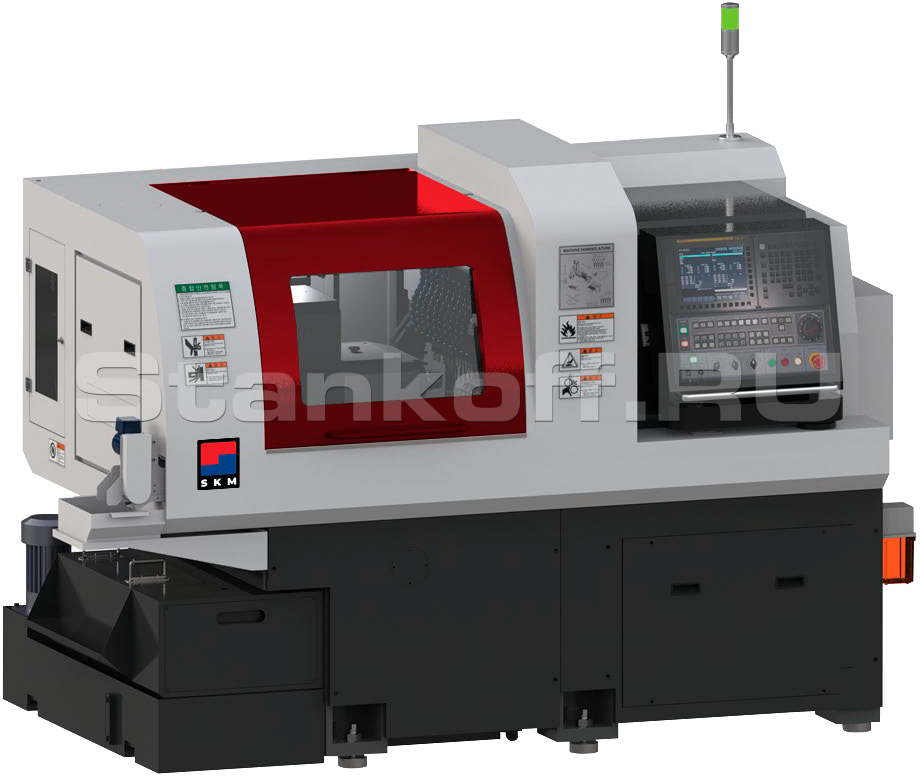

Автомат продольного точения с ЧПУ TCM-38SII - высокотехнологичное оборудование с уникальными возможностями для обработки деталей типа игл (L/D>10) с высокой точностью и качеством поверхности. Он обладает большой производительностью и быстрой переналадкой, что позволяет эффективно использовать его как в крупносерийном, так и в мелкосерийном производстве. Этот станок является оптимальным выбором для обработки деталей, изготовленных исключительно из прутка.
Отличительные особенности
- Высокоскоростные шпиндели (до 10 000об/мин) обеспечивают максимальную производительность, точность (допуск круглости 6- 7 мкм) и высокое качество обработанной поверхности (Ra до 0,63- 0,8 мкм), позволяя исключить дорогостоящую шлифовальную операцию;
- Работа с калиброванным прутком (по h8);
- Интеллектуальная система зажима позволяет станку TCM устанавливать положение зажима в зависимости от длины детали, используя полный ход по сравнению с существующим методом зажима, чтобы сбрасывать положение зажима в каждом цикле – длинна обработки до 300 мм за одно выдвижение;
- Токарная обработка с переменной частотой (VFT) использует перемещения режущего инструмента с различными интервалами, чтобы обеспечить большее утонение и поломку стружки. Это позволяет лучше отводить тепло, контролировать стружкодробление и сокращать время простоя станка для решения проблем со стружкой;
- Большие технологические возможности. Станок позволяет выполнять операции фрезерования, сверления, резьбонарезания, растачивание детали с двух сторон, то есть заменяет несколько единиц металлорежущего оборудования;
- Одновременная обработка 2-х деталей. Благодаря двухканальной обработке в главном шпинделе и противошпинделе, производительность возрастает до 2-х раз;
- Система крепления приводного инструмента, не требующая специальных дорогостоящих приводных оправок как на обычных токарно-фрезерных центрах.

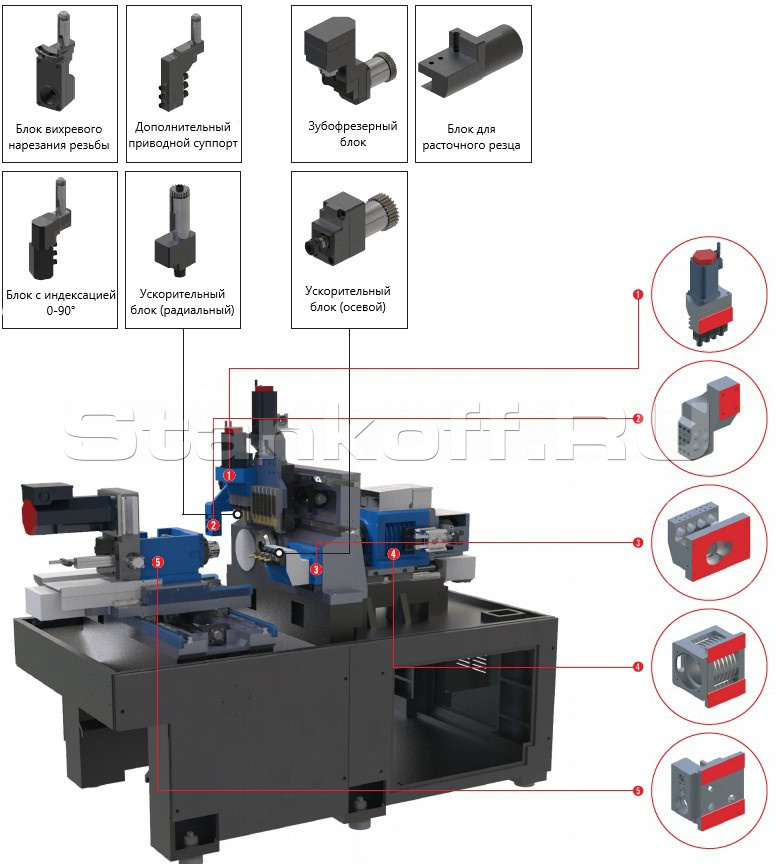

Основные узлы станка
- Приводной блок радиального инструмента;
- Блок для осевого расточного инструмента (двунаправленный);
- Блок для обработки в противошпинделе;
- Шпиндель с теплорассеивающими рёбрами;
- Противошпинедль с независимым приводом.
Инструментальная схема
Схема обработки

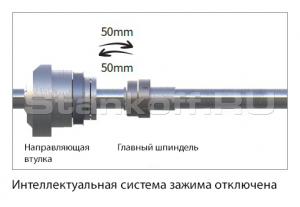

Интеллектуальная система зажима
Эта система позволяет станку TCM устанавливать положение зажима в зависимости от длины детали, используя полный ход по сравнению с существующим методом зажима, чтобы сбрасывать положение зажима в каждом цикле.
- Время цикла для детали можно сократить примерно на 1,5 секунды.
- Его можно использовать, просто активировав функцию на настраиваемом экране.
- Оставшийся пруток можно контролировать как определенную длину с помощью интерфейса устройства подачи прутка
Конструктивные особенности
Станина
С момента своего основания в 1987 году компания TCM производит отливки с использованием методов производства, соответствующих современным стандартам JIS, на основе чугуна Meehanite.В частности, отжиг с естественным старением создает микроструктуры и способствует снятию любых внутренних остаточных напряжений, а также повышению прочности.
Большая часть этого веса связана с чрезвычайно жестким и стабильным основанием отливки, что снижает вибрацию и обеспечивает термическую стабильность, критически важную для сохранения жестких допусков на деталях.
Вес серии TCM = 3 500 кг
Ручное шабрение
Обеспечивает точность и долговечность, необходимые для обеспечения максимального прилегания ключевых узлов станка.Шабрение выполняется для выравнивания узлов с точностью до одного микрона, чтобы обеспечить постоянные и строгие допуски.
Это увеличивает коэффициент контакта, снижает вибрацию, гарантирует постоянную точность и предотвращает деформацию станка в процессе.
Система ЧПУ
В базовой комплектации установлена система ЧПУ Fanuc 0i-TF (1) PLUS*. Русифицированное меню оператора. Все основные компоненты системы ЧПУ: контроллер, привода, усилители изготовлены фирмой FANUC. Только за счёт этого достигается высокая функциональность, исключительная надёжность при средней наработке не менее 50 лет.Инновационное программное обеспечение и аппаратная часть гарантируют высокую производительность, точность и качество обрабатываемых изделий.
Инструментальная система
• 5 инструментов для наружной обработки;• 5 + 5 инструментов для внутренней обработки (двусторонние);
• 4 приводных инструмента для радиальной обработки;
• Блок инструментов для осевой обработки в главном шпинделе на 2 позиции;
• Блок инструментов для одновременной осевой обработки в противошпинделе на 4 позиций (2 статических + 2 приводных).
Люнетная система для обработки с направляющей втулкой
С вращающейся направляющей втулкой:Цанговый патрон и втулка вращаются одновременно.
Несинхронное вращение заготовки и втулки приводит к износу последней. Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки.
Функция быстрой смены инструмента
Функция быстрой смены инструмента сокращает время цикла, перемещая инструмент по плавной дуге, а не полностью назад, вперед и назад при каждой смене инструмента. Программа рассчитывает наиболее плавный и эффективный путь перехода от инструмента к инструменту, сокращая время при каждой смене. Экономия, которая в сумме дает значительное сокращение длительности холостых ходов и уменьшает время изготовления детали.
Токарная обработка с переменной частотой
Токарная обработка с переменной частотой (VFT) использует перемещения режущего инструмента с различными интервалами, чтобы обеспечить дробление стружки. Это позволяет лучше отводить тепло, лучше омывать охлаждающей жидкостью режущий клин инструмента, тем самым продлевая его срок службы, и сокращать время простоя станка для решения проблем со стружкой.Стандартная комплектация
- 5 инструментов для наружной обработки;
- 5 + 5 инструментов для внутренней обработки (двусторонние);
- 4 приводных инструмента для радиальной обработки;
- Блок приводных инструментов для осевой обработки в главном шпинделе на 2 позиции;
- Блок инструментов для осевой обработки в противошпинделе на 4 позиции (2 приводных + 2 статических).
- ЧПУ Fanuc 0i-TF Plus (1), 10,4” с функцией независимой обработки для главного и противошпинделя;
- Уловитель готовых деталей;
- Конвейер готовых деталей;
- Подсветка рабочей зоны (LED);
- Люнетная система для обработки с вращающейся направляющей втулкой;
- Сигнальная лампа;
- Комплект инструмента для обслуживания станка;
- Сервопривода шпинделей;
- Управляемая «С1» ось главного шпинделя;
- Управляемая «С2» ось противошпинделя;
- Автоматический замок двери для безопасной работы;
- Цанговые патроны для главного шпинделя и противошпинделя;
- Система контроля жизненного цикла инструмента;
- Система предотвращения столкновений;
- Система контроля подачи СОЖ;
- Детектор поломки отрезного инструмента (программный тип);
- Система автоматической централизованной смазки узлов станка;
- Интеллектуальная система зажима заготовки (ICS);
- Функция быстрой смены инструмента (RTC);
- Маховик MPG на панели ЧПУ;
- Полный комплект приводных и статических инструментальных блоков;
- Комплект документации на русском языке.
| Максимальный диаметр обработки главного шпинделя, мм | 38 |
| Максимальный диаметр обработки противошпинделя, мм | 38 |
| Максимальная длина обработки (вращающаяся направляющая втулка), мм | 300 |
| Максимальный диаметр сверления в главном шпинделе, мм | 10 |
| Максимальный диаметр сверления в противошпинделе, мм | 10/8 |
| Максимальный диаметр нарезаемой резьбы метчиков в главном шпинделе | М8 |
| Максимальный диаметр нарезаемой резьбы метчиком в противошпинделе (фиксированный/вращающийся инструмент) | М8/M6 |
| Максимальный диаметр радиального сверления, мм | 8 |
| Максимальный диаметр радиального нарезания резьбы, мм | М6 |
| Максимальный диаметр торцевой фрезы, мм | Ø40 |
| Количество позиций инструмента, шт. | 25 |
| Количество позиций инструмента для наружной обработки, шт. | 5 |
| Количество позиций инструмента для внутренней обработки, шт. | 5/5 (Ø25мм - 3/3 шт., Ø32мм -2/2 шт.) |
| Количество инструментальных позиций для осевой обработки в шпинделе, шт. | 2 / ER16 (приводные) |
| Количество приводных инструментальных позиций для радиальной обработки в шпинделе, шт. | 4 / ER16 |
| Количество инструментальных позиций для осевой обработки в противошпинделе, шт. | 2 приводных ER16, 2 статических Ø20 мм |
| Размер инструмента для точения, мм | 16х16 |
| Тип цанги шпинделя/противошпинделя | TF48/TF44 |
| Люнетная цанга | TD38 |
| Количество управляемых осей (с учетом осей «C1» и «C2») | 7 |
| Частота вращения основного шпинделя, об/мин | 8000 |
| Частота вращения противошпинделя, об/мин | 8000 |
| Ускоренные перемещения по осям X/Z/Y, м/мин | 32 |
| Мощность приводного инструмента главного шпинделя, кВт | 1 |
| Максимальная частота вращения приводного инструмента для главного шпинделя, об/мин | 6000 |
| Максимальная частота вращения приводного инструмента для противошпинделя, об/мин | 6000 |
| Мощность приводного инструмента для противошпинделя, кВт | 1 |
| Мощность двигателя главного шпинделя, кВт | 5,5/7,5 |
| Мощность двигателя противошпинделя, кВт | 1,5/2,2 |
| Мощность двигателя помпы СОЖ, кВт | 1 |
| Потребляемая мощность, кВА | 15 |
| Объем бака СОЖ, л | 200 |
| Габариты станка, мм (без податчика прутка с конвейером для стружки) | 4235х1285х1800 |
| Вес станка, кг | 3500 |
