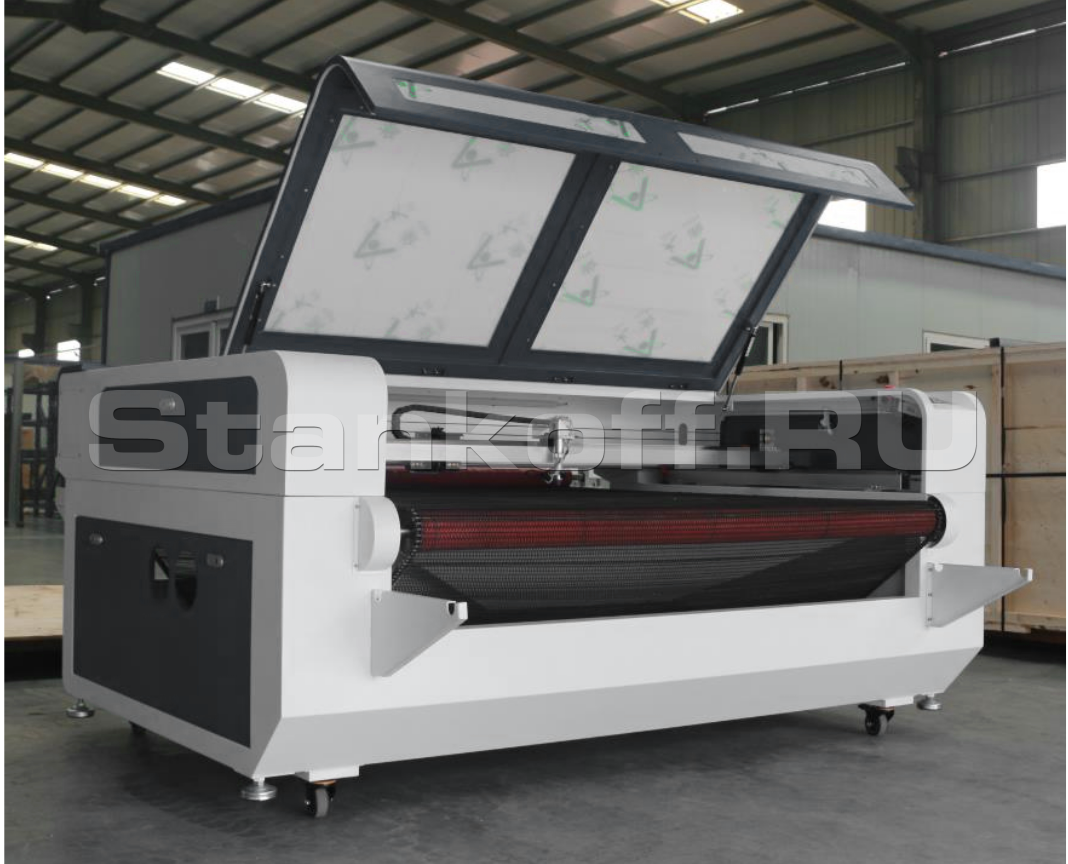

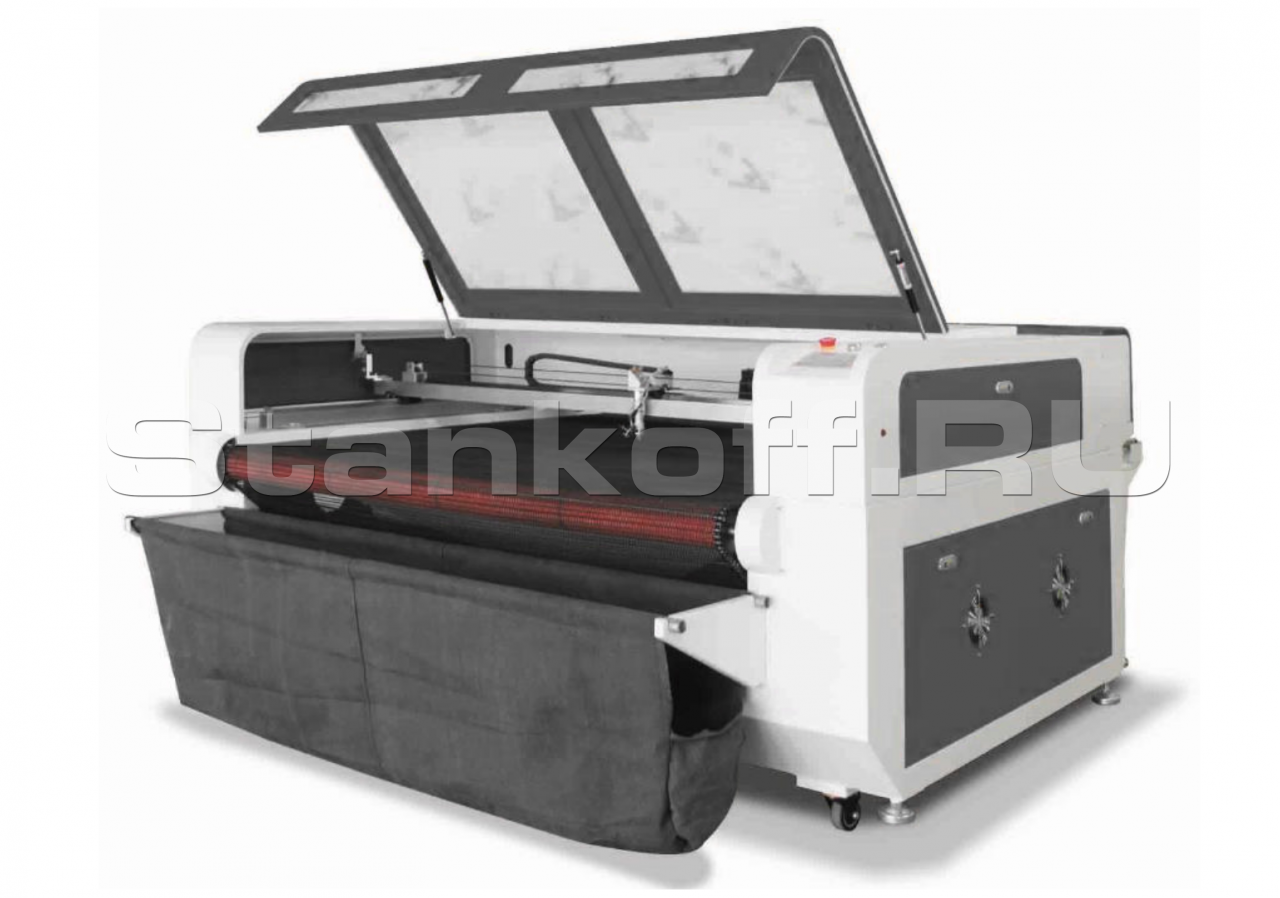

Лазерно-гравировальный станок с ЧПУ с конвейерным столом для резки ткани LM 1610 F


Лазерно-гравировальный станок с ЧПУ с конвейерным столом для резки ткани LM 1610 F Лазерно-гравировальный станок с ЧПУ с конвейерным столом для резки ткани LM 1610 F
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание

Лазерный станок для ткани - это идеальное высокотехнологичное оборудование, применяемое на предприятиях текстильной промышленности для резки, раскроя и дизайнерского оформления.

Если сравнивать с аналогами (рубщики и плоттеры), то они соприкасаются с тканью, в то время как лазерный станок выполняет резку бесконтактно, а это значит, что на лазерном станке ткань не будет как-либо сминаться, топорщиться, перемещаться, либо сжиматься. И не нужно тратить время и силы на расправку и крепление материала.

Это лазерное оборудование позволит вам вырезать любые сложные элементы, вплоть до кружев, четко по заданному контуру или лекалу, наносить на любой материал рисунки, узоры и менять его текстуру.

Типы обрабатываемых тканей

На лазерных станках для ткани можно резать и оформлять как натуральные (классические, растительного, животного и минерального происхождения), так и химические (синтетические и искусственные) ткани.

  • хлопковая
  • льняная
  • конопляная
  • джутовая
  • шерстяная
  • натуральный шелк
  • остистая
  • асбестовая
  • вискоза
  • ацетатная
  • ламе (ткань с металлическими нитями)
  • люрекс
  • полиамидные ткани (дедерон, хемлон, силон)
  • полиэстеры (диолен, слотера, тесил)
  • полипропиленовые ткани
  • поливиниловые ткани (кашмилон, дралон)

Если рассматривать резку синтетической ткани, лазерный станок заплавляет ткань, что является преимуществом, т.к. заплавление препятствует появлению бахромы, роспуска (осыпания), и ткань не требует дальнейшей прошивки по контуру, если же рассмотреть естественную ткань, то в зависимости от режима, лазерный станок может как заплавлять края, так и не делать этого.

Конструктивные особенности

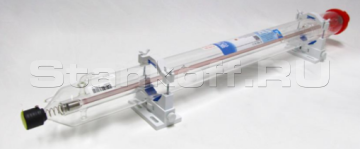

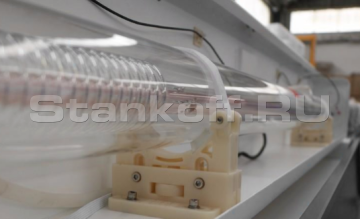

Лазерная трубка Yongli
Лазерная трубка Yongli

Лазерная трубка Yongli

Лазерные CO2 трубки YONGLI серии As изготавливаются по запатентованной компанией технологии, обеспечивающей длительный ресурс работы и эффективную корректировку диаметра, формы и качества светового пятна - они более округлые, а световые конусы более тонкие по сравнению с аналогичными приборами. В трубках YONGLI серии As применены оптические элементы высокой пропускной способности американской компании II-VI. Трубчатые электроды из нержавеющей стали с пружинным прижимом обеспечивают равномерное распределение электрического потенциала и потока генерируемого излучения. Катализатор, применяемый в приборах серии As, значительно повышает стабильность работы, надежность и долговечность, а цельнометаллическая головка обеспечивает хорошую теплоотдачу, предотвращая деформацию и разгерметизацию трубки.

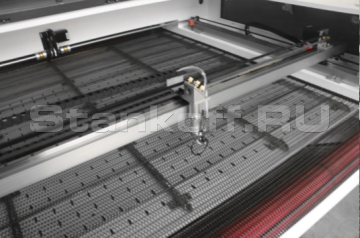

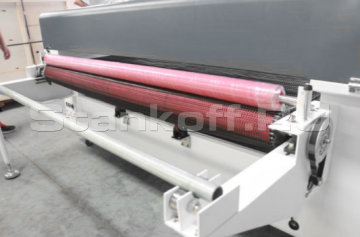

Конвейерный рабочий стол
Конвейерный рабочий стол

Конвейерный рабочий стол

Конвейерный рабочий стол лазерного станка для ткани представляет собой сетчатую ленту из нержавеющей проволоки, перемещающую на себе материал по принципу, похожему на гусеницы танка.

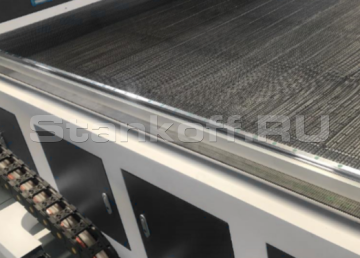

Высокоточные линейные направляющие повышенной жесткости

Высокоточные линейные направляющие повышенной жесткости

Направляющие линейного перемещения созданы для перемещения узлов и деталей станков промышленных автоматизированных комплексов. Данные направляющие полностью соответствуют международным и европейским образцам, их производство приходит с постоянным контролем качества.

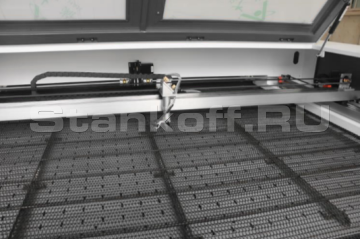

Ременная передача

Ременная передача

Ременная передача – механизм, который преобразует вращательное движение вала в движение вдоль оси поступательного типа. Основным инструментом такой передачи является зубчатый ремень. Благодаря его наличию обеспечивается обработка заготовки по заданной оси, с целью получения более высокого показателя точности и производительности. Передача с ременным приводом является одной из самых распространенных.

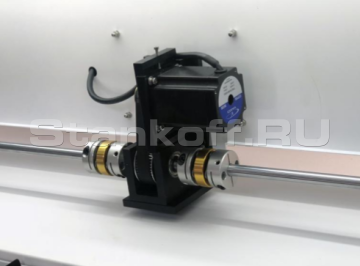

Высокоточные трехфазные шаговые двигатели и драйверы

Высокоточные трехфазные шаговые двигатели и драйверы

Преимущества этих двигателей: низкий уровень шума, плавная работа, высокий крутящий момент, высокое ускорение. Трехфазные драйвера высокой производительности способны работать с платами управления новейших образцов ведущих производителей мира. Значительно улучшают стабильность и снижают уровень шума. Существует автоматическая настройка параметров драйвера, автоматический подбор лучших рабочих параметров для увеличения производительности шаговых двигателей.

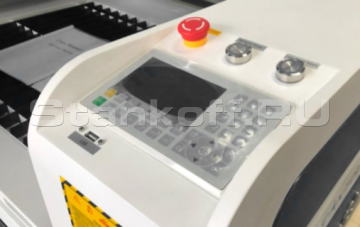

Панель управления RUIDA

Панель управления RUIDA

Панель с ЖК Делает работу на станке простой и удобной. Управление осуществляется не посредственно на станке.

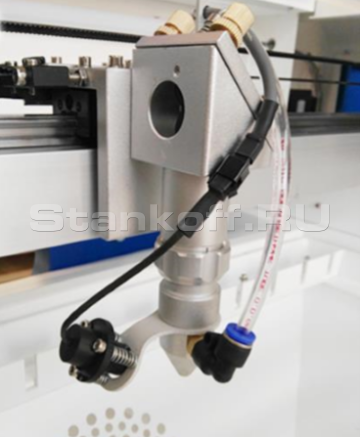

Лазерная голова с красным лучем-указателем

Лазерная голова с красным лучем-указателем

Указатель, представляет собой красный луч, который гарантирует позиционирование на всей рабочей площади. Лазер может применяться и как предварительный инструмент позиционирования преддверии запуска лазера.

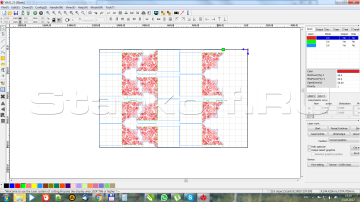

Програмное обеспечение

Програмное обеспечение

RDWorks современное ПО для работы на лазерных станках, позволяет быстро и удобно настраивать режимы резки и гравировки, Возможно установка как отдельного, так и макросом для графических программ. Совместимость с графическими программами и поддержка форматов CDR, AI, BMP, PLT, DXF, DWG, (CorelDraw, Illusrator)

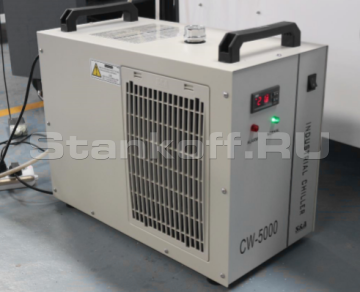

Водяной чиллер CW-5000

Водяной чиллер CW-5000

Реализовывает охлаждение жидкости, которая нагревается вследствие поглощения избытка тепла, который выделяется в ходе генерации лазерного излучения, данная процедура осуществляется принудительно. Применение чиллера позволяет осуществлять контроль за рабочей температурой охлаждающей жидкости, более конкретно позволяет сохранять заданное значение, сокращать объем воды, которая располагается в охладительной системе. Применение чиллера – наилучший способ обеспечения функционирования лазерного оборудования без перебоев.

Воздушный компрессор

Воздушный компрессор

При выдувании дыма с прохождения пути пучка лазера, происходит обеспечение точной линии реза, происходит нагнетание воздуха в зоне резания, способствующее эффективной резке материалов большой толщины.

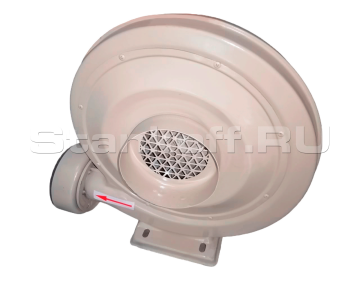

Вытяжной вентилятор

Вытяжной вентилятор

Гарантирует безопасную и бесперебойную работу станка, устраняет пыль и газы, которые образовываются при обработке лазером. Оказывает положительное влияние на качество гравировки и резки.

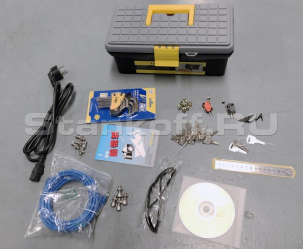

Набор инструмента

Набор инструмента

Кабель питания, кабель контроллера, программное обеспечение на CD, гаечные ключи, линейка, ключи для дверцы, болты, набор для очистки линз, очки и т. д.

Дополнительные опции

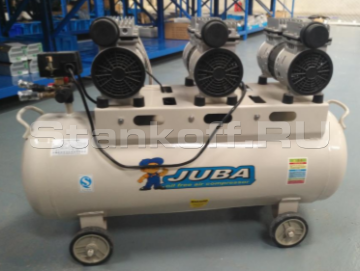

Воздушный компрессор с низким уровнем шума

Воздушный компрессор с низким уровнем шума

Для резки обычных тканей применяется стандартный компрессор для лазерного станка. Более мощные, с рессиверами применяются только в случае лазерной резки фетра, стеклоткани, кожи, джинсовой ткани (деним), синтепона и прочих нестандартных тканевых материалов, как натуральных, так и химических.

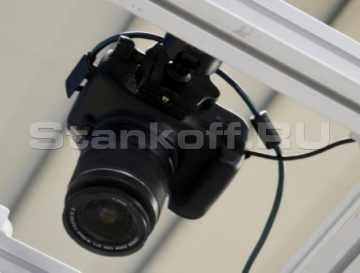

Камера

Камера

Камера существенно ускоряет процесс резки за счет того, что она заранее сканирует полотно, на котором предварительно нанесены вышитые шевроны или другие вышитые изделия.
Сканирующая контур камера необходима при резке шевронов поскольку альтернативного решения не существует. Камера сканирует контур изделия, на которое уже нанесены шевроны, после чего на систему управления отправляется полученный рисунок для подтверждения контура. Сразу после того как оператор проверяет контур, камера начинает нарезку по назначенному контуру.

Две лазерные головы

Две лазерные головы

Наличие второй режущей головы повышает производительность ровно в два раза. Головы работают параллельно на одном портале, что особенно ценно для раскроечных работ где нужна высокая скорость работы.
При компановке станка трубками 150 Вт + 150 Вт чиллер меняется на CW-6000

Таблица скорости реза материала

Мощность источника 100W 130W 150W 180W
Материал Толщина, мм Скорость, м/мин

Акрил

3

25

30

35

40

5

10

12

15

18

8

6

8

10

12

100

4

5

7

10

15

2

3

4

6

20

0,7

1

1,5

2

25

0,3

0,4

0,8

1,2

30



0,3

0,5

0,8

35



0,1

0,3

40



0,1

Фанера

15



3

4,5

6

18



1,2

2,5

3,5

МДФ

3

18

20

25

28

5

13

15

18

21

10



6,5

9

15



5

Кожа

Один слой

25

35

40

45

Дерево

3

22

28

33

37

5



8

10

18

10



6мм/c

10

15



5

Ткань

1 лист

1,95

2,95

3,95

4,95

ПВХ

2

68

78

88

98

3

58

68

78

88

4

50

63

73

80

Двухцветный лист

2

35

40

50

60

Бумага

Одна страница

40

40

40

40

Резина

1

33

38

43

48

2

18

23

28

33

Кроме продажи надежного станка с ЧПУ мы поможем вам в:

  • Оперативной доставке
  • Шеф-монтаже данного оборудования
  • Обучении вашего персонала
  • Гарантийном и постгарантийном обслуживании
Лазерная трубка Yongli A6s
Мощность 150 Вт
Ресурс лазерной трубки 10 000 ч
Размеры рабочего поля 1600х1000 мм
Рабочий стол конвейерный
Красная точка да
Подача материала ручная
Скорость резки 0-300 мм/сек
Контроль мощности лазера 1-100% регулирует внутри программы
Минимальный символ 1х1 мм
Максимальное разрешение 2500 DPI
Точность позиционирования 0.03 мм
Поддерживаемые форматы *.plt,*.dst,*.dxf,*.bmp,*.dwg,*.ai
Поддерживаемое программное обеспечение CorelDraw, Photoshop, AutoCad
Охлаждение водяное охлаждение
Контроллер Ruida RDC6445G
Потребляемая мощность 2,5 кВт
Габаритные размеры 2200*2720*1050 мм
Вес нетто 550 кг
