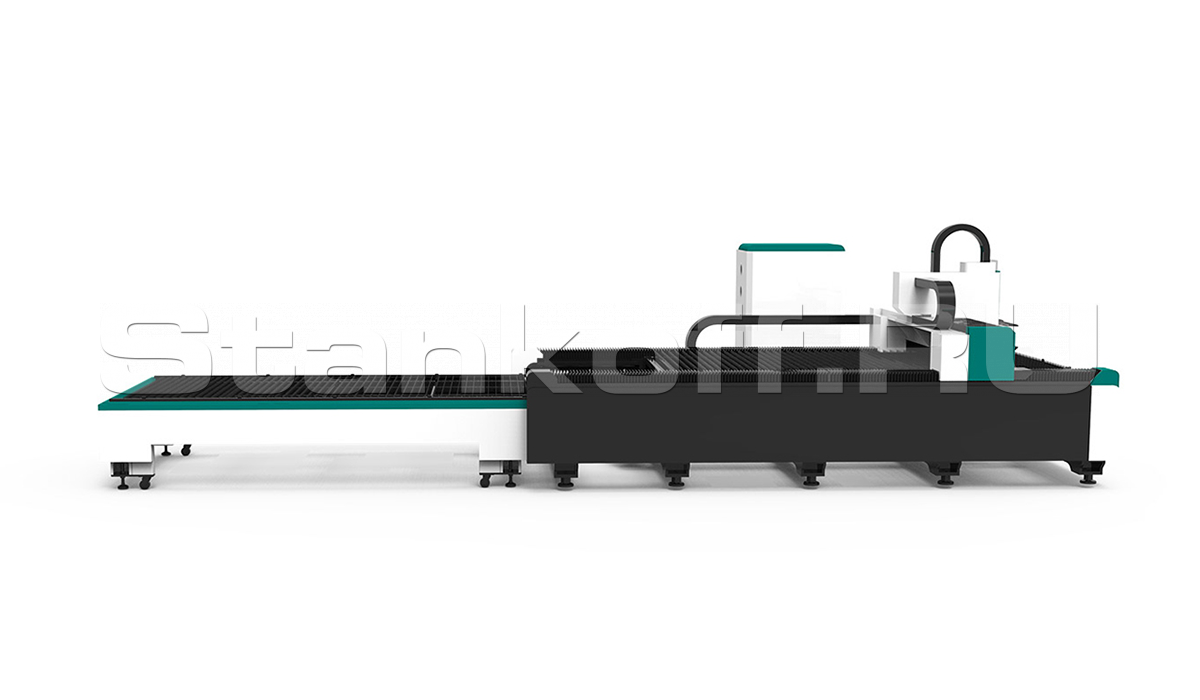

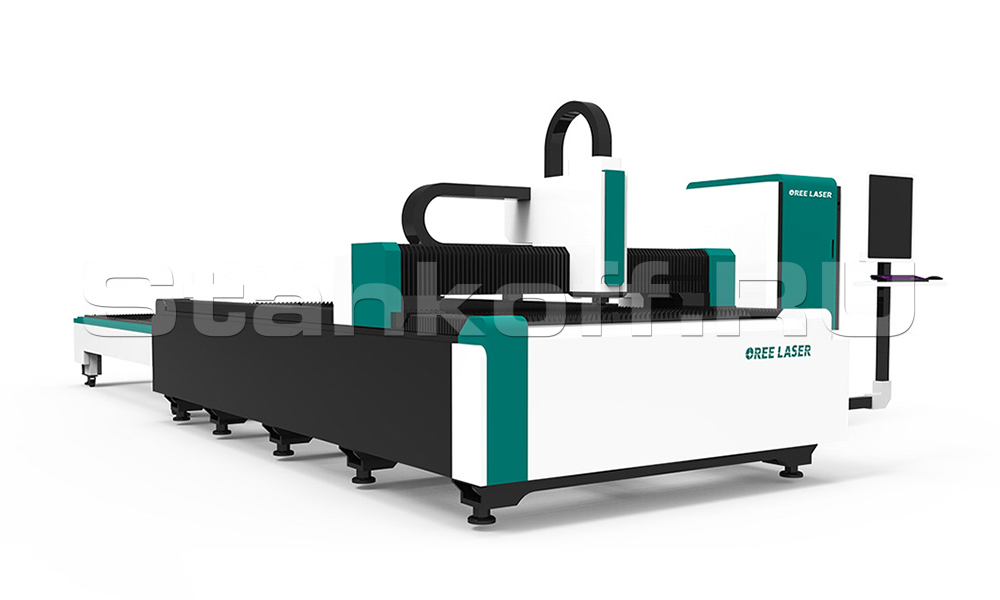

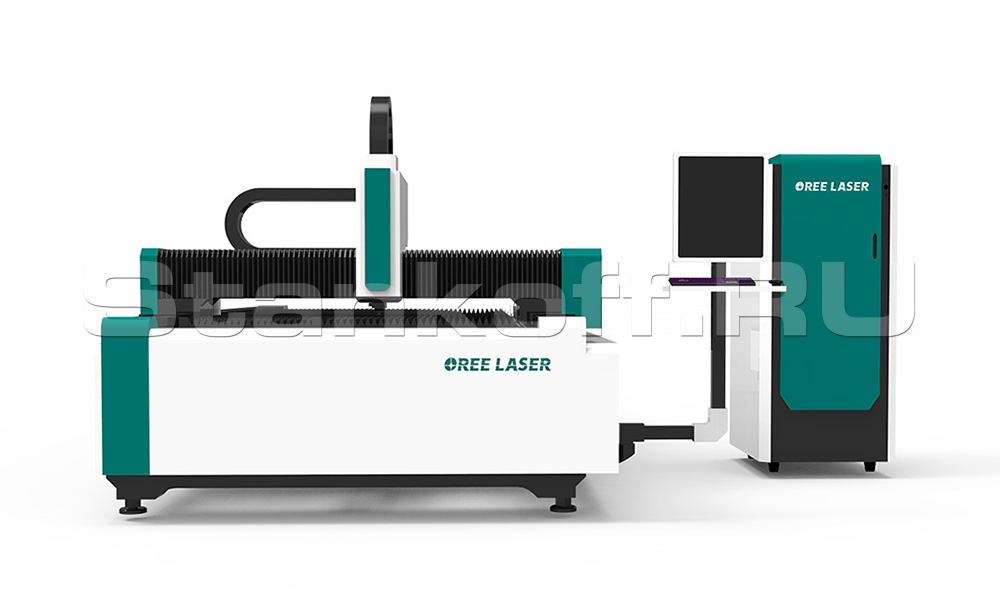

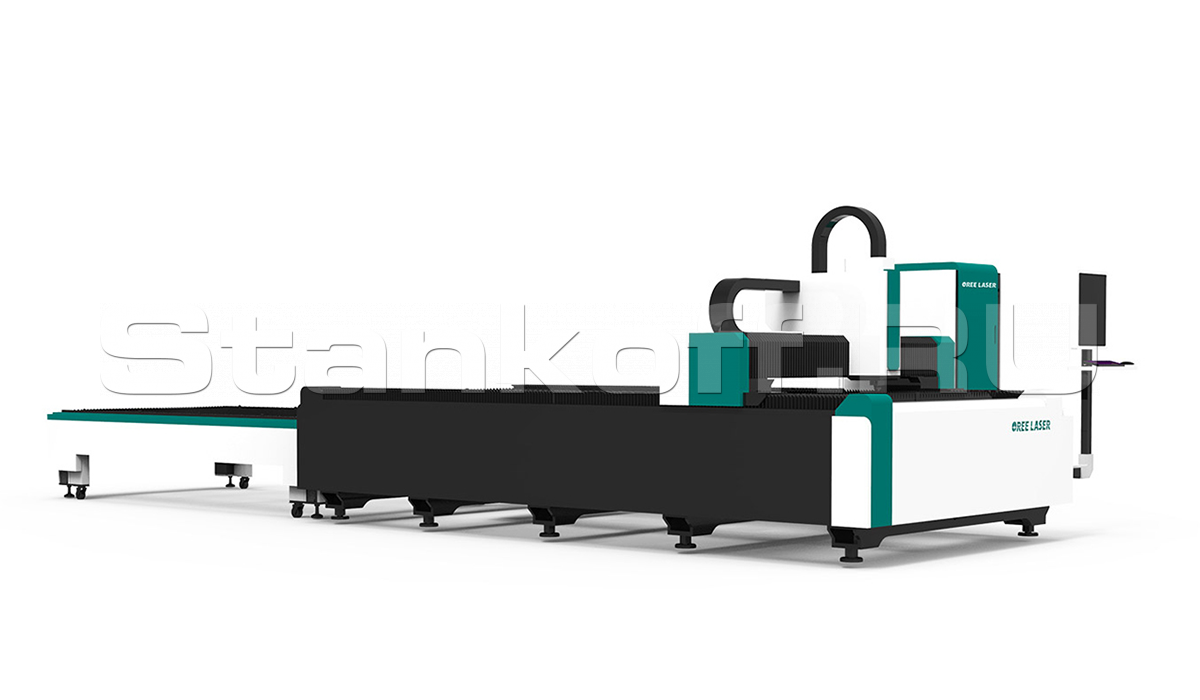

Оптоволоконный лазерный станок для резки металла со сменным столом OR-E1530/3000 IPG
Детальное описание
Применение
Оптоволоконные лазеры на сегодняшний день являются очень популярным и высокоэффективным оборудованием для резки металла. Они применяются для резки различных металлов, таких как нержавеющая сталь, углеродистая сталь, алюминиевые листы, латунь, медь, оцинкованные пластины и т.д. В настоящее время оптоволоконные лазеры широко применяются в индустриях производства кухонной утвари, стальной мебели, лифтов и подъемников, автозапчастей и так далее.
Особенности
- Устойчивая к ускорениям и ударным нагрузкам станина;
- Высокая скорость и ускорение режущей головки;
- Сенсорный экран ЧПУ;
- Система управления CypCut;
- WiFi контролер для доступа в сеть;
- минимальная эксплуатационная стоимость;
- автоматическая регулировка высоты;
- программируемый редукционный газовый соленоид;
- лазер содержится внутри волоконно-оптического кабеля (зеркала не нуждаются в регулировке).
Комплектация
Оптоволоконный лазерный источник | |||
1 | Лазерный источник | IPG | |
Режущая головка | |||
1 | Лазерная режущая головка | Raytools (Швейцария) | |
Узлы станка | |||
1 | Станина | чугунная станина | |
2 | Профильные направляющие | Hiwin (Тайвань) | |
3 | Шестерня-рейка | YYC (бренд №1 в Тайвани) | |
4 | Серводвигатели | Yaskawa (Япония) (Лучший японский производитель) | |
5 | Редуктор | Motoreducer (Франция) | |
6 | Подшипник | NSK (Япония) | |
7 | Пневматические компоненты | SMC (Япония) | |
8 | Электронные компоненты | Schneider (Франция) | |
Системы ЧПУ и программного обеспечения | |||
1 | Система ЧПУ | CypCut (Китай) | |
Вспомогательное оборудование | |||
1 | Водяной чиллер | TongFei (Китай) | |
2 | Компьютер | Adlink Industry (Тайвань) |
Особенности конструкции
Литая чугунная станина
Для изготовления литой станины используется высокопрочный чугун с шаровидным графитом. Высокое содержание углерода, высокая прочность на сжатие и высокая твердость. Сильное поглощение ударов и износостойкость. Низкая тепловая чувствительность и чувствительность к разрыву уменьшают потерю качества оборудования при использовании, поэтому точность станка может сохраняться в течение длительного времени без деформации в жизненном цикле.Сменный стол
Время смены двух столов — 10 секПри смене вышестоящий стол заменяется на нижестоящий.
Работа двигателя сменных столов контролируется частотным преобразователем.
Литой алюминиевый портал
Портал 3-го поколения из алюминиевого сплава характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации. На 50% легче стального.Лазерный источник IPG
IPG Photonics – передовой производитель, флагман в области оптоволокна. IPG использует ряд инновационных технологий, которые делают продукцию максимально эффективной и надежной. Одна из последних технологий корпорации – применение одиночного излучателя. При этом срок его эксплуатации превышает 100 000 часов. Такое оборудование рассчитано на постоянное пользование им в высокоскоростных режимах и сильные нагрузки.Режущая голова с автофокусом Raytools BM110
Серия BM110 - это лазерные режущие головы с автофокусировкой, выпущенные компанией Raytools AG в 2019 году для оптоволоконных лазеров мощностью до 3 кВт. Имеют встроенный привод, который управляет фокусирующей линзой с помощью линейного механизма для автоматического изменения положения в пределах 24 мм. Пользователь может настроить программу непрерывной фокусировки, которая позволяет выполнять высокоскоростную перфорацию толстых пластин и резку листов различных толщин и типов металлов в автоматизированном режиме. Конструкция лазерной головы позволяет ей работать непрерывно и стабильно в течение длительного времени при высокой мощности.В голове BM110 применяются линзы диаметром D30.
• Оптимизированная оптическая конфигурация, плавная и эффективная конструкция воздушного потока;
• Диапазон автофокуса составляет +10 ~ -14 мм, точность регулировки 0,05 мм;
• Максимальное ускорение привода фокусирующей линзы 10 м/с², максимальная скорость 6 м/мин;
• Защитные стекла φ24,9х1,5 мм и φ27,9х4,1 мм;
• В конструкции используется держатель линз выдвижного типа, что делает замену линз быстрой и простой;
• Вес ~5 кг.
Система управления Cypcut
1 - автоматическая расстановка точек входа лазера.2 - настройки векторов для резки.
3 - Установка очереди реза.
4 - Управление головой лазера и самим лазером.
Импорт файлов.
Основные форматы DFX, PLT, AI и G-code
LXD - это родной формат программы.
Высокоточные направляющие Hiwin
Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие Hiwin имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.Сервоприводы Yaskawa
Высокая амортизация, хорошая ригидность, может выдерживать высокие скорости и ускорение. Линейные направляющие обеспечивают высокие скорости, высокую точность, высокую надежность.Редуктор Motoreducer (Франция)
Присутствует зубчатая передача с двойной поддержкой на закаленных и отшлифованных валах с полностью укомплектованными игольчатыми подшипниками, за счет этого увеличивается крутильная жесткость. Зазор ≤ 3 минут. Стандартные операционные диапазон температур -15℃ до 45℃. Стандарт защиты расклассифицированный IP 65.Автоматическая система смазки
В станке предусмотрена автоматическая система смазки зубчатой передачи. Подача смазки происходит автоматически.Автономный электрический шкаф управления
Отдельный шкаф управления с комплектующими от ведущих мировых производителейВодяной чиллер TongFei
Чиллер обеспечивает охлаждение лазерного источника и лазерной головы с автоматическим поддержанием температуры в заданном эксплуатационном диапазоне.Таблица зависимости скорости резания от выходной мощности волоконного лазера, используемых газов, вида материала и толщины заготовки.
Мощность источника | 500Вт | 750Вт | 1000Вт | 1500Вт | 2000Вт | 3000Вт | 4000Вт | 6000Вт | |
Материал / Газ | Толщина, мм | Скорость, м/мин | |||||||
Углеродистая (Кислород) |
1 | 8 | 9 | 10 | 22 | 26 | 34 | 38 | 42 |
2 | 4 | 5 | 6,2 | 6,8 | 7,2 | 7,5 | 7,8 | 8,2 | |
3 | 2,6 | 2,8 | 3 | 3,6 | 4 | 4,4 | 5 | 5,5 | |
4 | 1,6 | 1,8 | 2,2 | 2,8 | 3,2 | 3,8 | 4,4 | 5 | |
5 | 1 | 1,4 | 1,8 | 2,4 | 2,8 | 3,2 | 3,4 | 3,6 | |
6 | 1 | 1,6 | 2 | 2,4 | 2,8 | 3,2 | 3,4 | ||
8 | 0,8 | 1,2 | 1,4 | 1,6 | 2,2 | 2,6 | 3 | ||
10 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,4 | |||
12 | 0,8 | 1 | 1,4 | 1,8 | 2 | ||||
14 | 0,6 | 0,7 | 1 | 1,2 | 1,3 | ||||
16 | 0,6 | 0,8 | 1 | 1,1 | |||||
18 | 0,7 | 0,9 | 1 | ||||||
20 | 0,6 | 0,8 | 0,9 | ||||||
22 | 0,5 | 0,7 | 0,8 | ||||||
24 | 0,4 | 0,6 | |||||||
26 | 0,4 | ||||||||
500Вт | 750Вт | 1000Вт | 1500Вт | 2000Вт | 3000Вт | 4000Вт | 6000Вт | ||
Нержавеющая (Азот) |
1 | 12,4 | 18,5 | 23,8 | 26,4 | 30 | 34 | 38 | 41,4 |
2 | 4,7 | 5,1 | 10,8 | 11,9 | 12,7 | 15,4 | 24,4 | 28,6 | |
3 | 0,7 | 1,2 | 2,3 | 4,1 | 6,1 | 8,6 | 12,8 | 15,8 | |
4 | 0,8 | 1,3 | 2,2 | 4,2 | 5,5 | 7,4 | 9,4 | ||
5 | 0,7 | 1,2 | 2 | 4,3 | 5,1 | 6 | |||
6 | 1 | 1,8 | 3,1 | 3,8 | 4,7 | ||||
8 | 0,9 | 2 | 2,4 | 3,3 | |||||
10 | 0,8 | 1,1 | 1,3 | ||||||
12 | 0,5 | 0,7 | 1,1 | ||||||
14 | 0,6 | 0,8 | |||||||
16 | 0,6 | ||||||||
500Вт | 750Вт | 1000Вт | 1500Вт | 2000Вт | 3000Вт | 4000Вт | 6000Вт | ||
Алюминий (Азот) |
1 | 5,2 | 6,4 | 8,4 | 16 | 22 | 34 | 38 | 42 |
2 | 2,2 | 3,4 | 6,6 | 8,4 | 15 | 21 | 25,5 | ||
3 | 1,4 | 3,8 | 5,5 | 7,6 | 11,5 | 14,6 | |||
4 | 1,4 | 2,6 | 4 | 5,2 | 5,8 | ||||
5 | 1,7 | 3,3 | 4,4 | 4,9 | |||||
6 | 0,9 | 2,1 | 3,4 | 4,1 | |||||
8 | 0,9 | 1,3 | 2 | ||||||
10 | 0,6 | 1,1 | 1,7 | ||||||
12 | 0,5 | 0,8 | |||||||
14 | 0,4 | 0,6 | |||||||
16 | 0,5 | ||||||||
500Вт | 750Вт | 1000Вт | 1500Вт | 2000Вт | 3000Вт | 4000Вт | 6000Вт | ||
Медь (Азот) |
1 | 5,2 | 6 | 8 | 12 | 14 | 22 | 26 | 32 |
2 | 1,8 | 3,2 | 4 | 6 | 8 | 10 | 12 | ||
3 | 1 | 2,2 | 3,4 | 5,2 | 6 | 6,4 | |||
4 | 1,4 | 1,8 | 4 | 4,8 | 5,4 | ||||
5 | 1,2 | 1,8 | 2,6 | 3,2 | |||||
6 | 0,6 | 1,4 | 1,8 | 2,2 | |||||
8 | 0,6 | 0,9 | 1,2 | ||||||
10 | 0,4 | 0,6 | |||||||
12 | 0,4 |

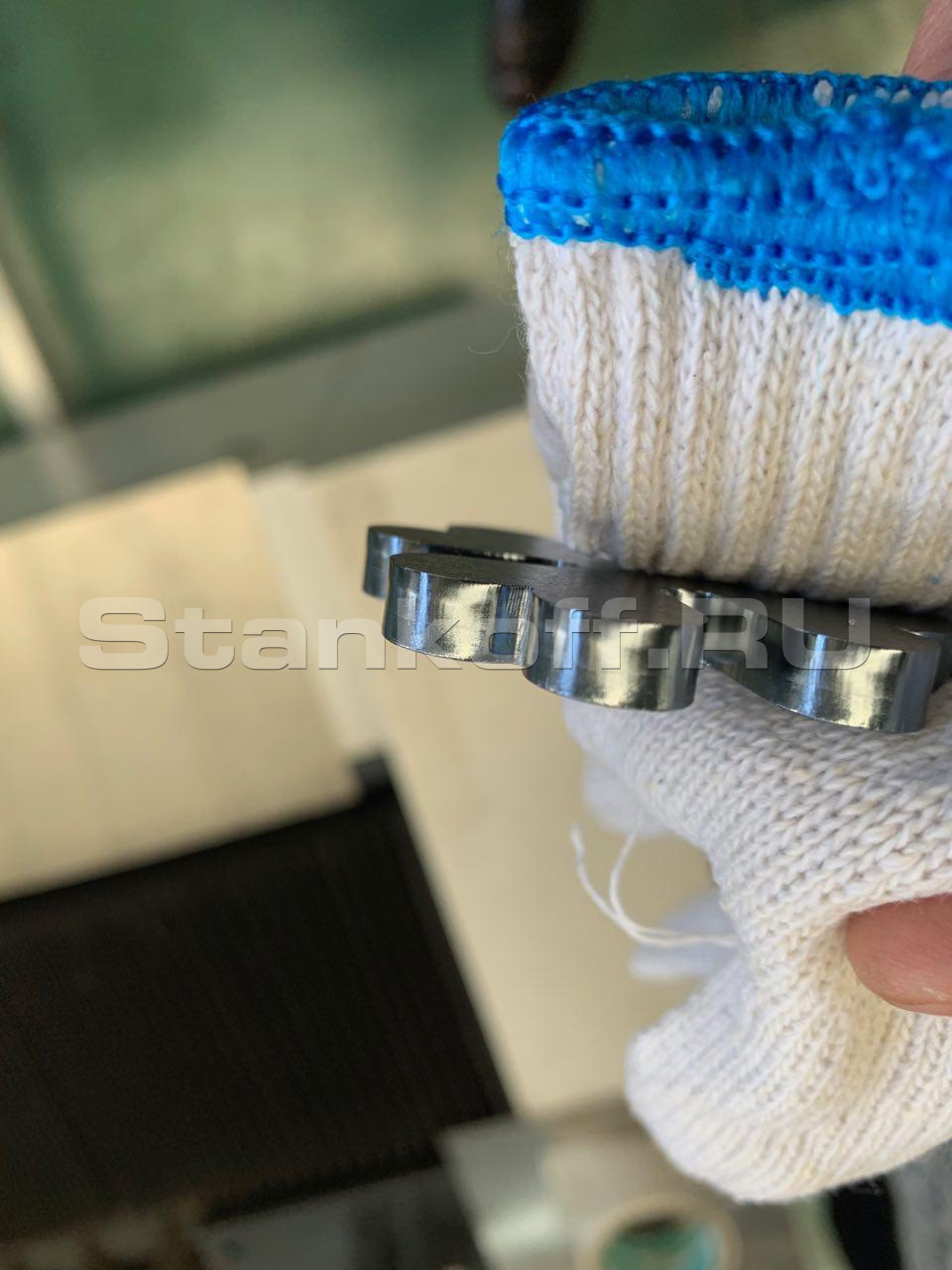

Получаемые изделия
Факторы, влияющие на процесс резки
-
Мощность лазера
Мощность лазера является одним из самых важных факторов в процессе лазерной обработки материалов.Снижение мощности лазерного луча используется, когда нам необходима высокая точность вырезывания. С другой стороны, более толстые и прочные материалы требуют более высокой мощности лазерного луча.
-
Частота импульса
Частота импульса - это некоторая величина, пропорциональная мощности лазера. Современные лазеры обладают усовершенствованными функциями управления процессом резки, которые позволяют автоматически повышать или понижать частоту импульса в зависимости от обрабатываемого материала.
-
Тип газа, используемого при резке
Для того, чтобы процесс резки был эффективным и безопасным, для резки различных видов материалов требуются определенные типы газа. Древесина, например, является воспламеняющимся материалом и исключает применение кислорода при резке во избежании пожаров. С другой стороны, кислород можно использовать при резке металлических поверхностей, не содержащих оксиды.
Тип газа не является единственным фактором, влияющим на процесс. Качество газа не менее важно. один и тот же газ с различной частотой будет по-разному влиять на процесс резки (как на время, так и качество резки).
-
Давление газа
Давление газа в лазере является еще одним важным фактором. От давления газа зависит толщина разрезаемого материала. Чем тоньше материал, тем ниже должно быть давление газа, в противном случае существует риск повреждения материала и лазерного устройства.
-
Диаметр сопла
Режущие сопла существенно влияют на процесс резки лазером. Например, когда мы имеем дело с низким давлением лазерной резки, требуются сопла меньшего диаметра. И наоборот, когда обрабатываемый материал требует более высокого давления для резки, тогда нужно использовать сопла более крупного диаметра.
-
Расстояние от сопла до поверхности обрабатываемого материала
Расстояние от сопла до разрезаемой поверхности очень важно для качественного результата лазерной резки. Как правило, чем меньше расстояние между соплом и поверхностью, тем точнее и качественнее результат резки. Но в ряде случаев рекомендуется увеличить это расстояние для того, чтобы предотвратить повреждение оборудования.
Мощность лазера | 3000 Вт |
Лазерный источник | IPG
|
Длина волны | 1060 Нм |
Обрабатываемая площадь (X,Y), мм | 3000x1500 |
Макс. скорость резки | 120 м/мин |
Макс. скорость холостого хода | 140 м/мин |
Ускорение | 1.5G |
Точность позиционирования (X,Y,Z) | ±0,03 мм |
Питание | 380В 50Гц/60Гц 60A
|
Вес станка | 6500 кг |
Габариты | 7835×3730×2000 мм |
