Детальное описание

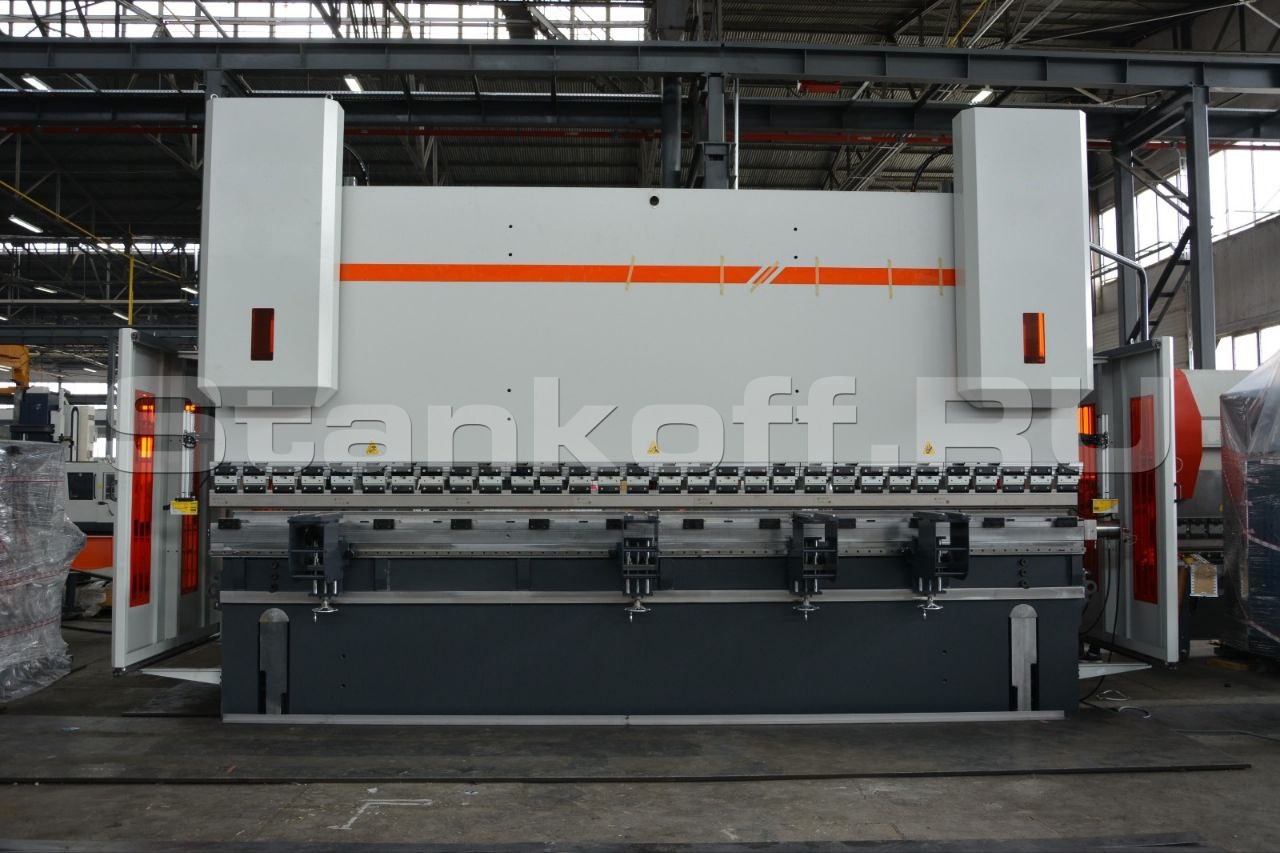

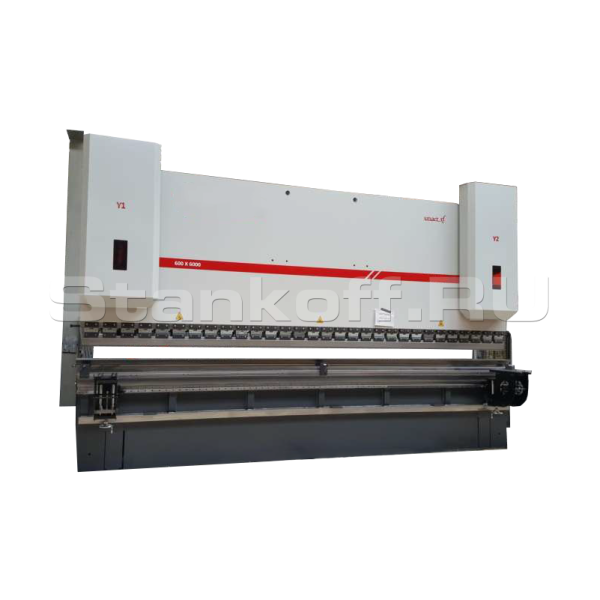

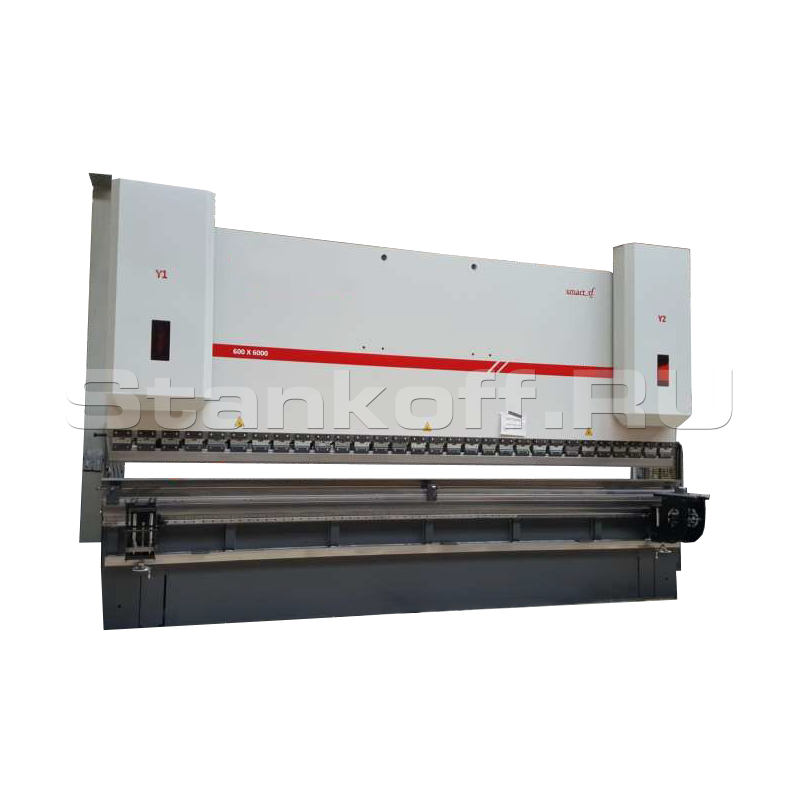

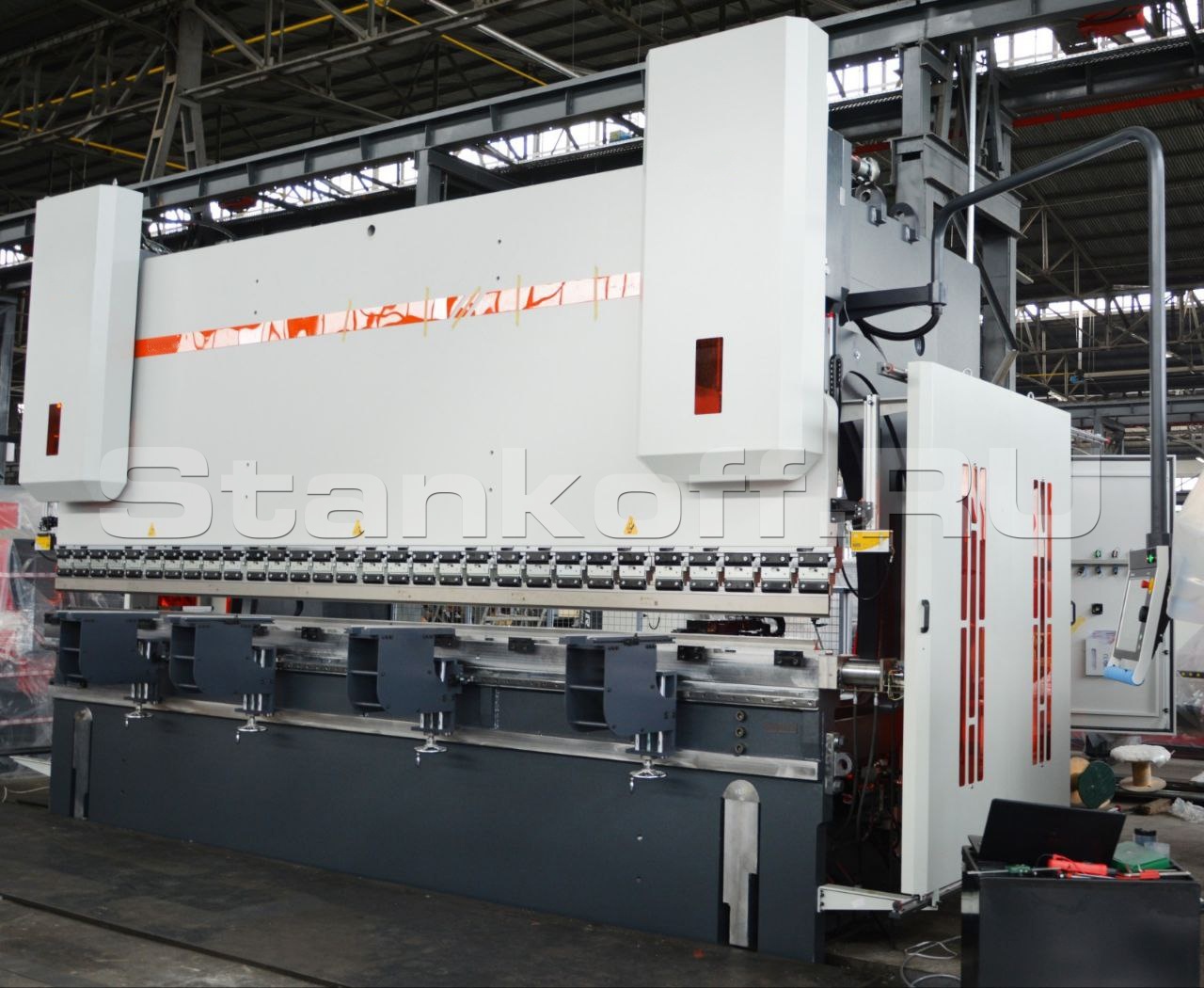

Гидравлический листогибочный пресс DENER SMART SX является настоящей инновацией для металлообрабатывающих предприятий малого и среднего звена.SMART SX это синхронизированный листогибочный пресс с 2D ЧПУ, который предполагает легкость в использовании, быстрое и простое программирование, легкость в запуске станка, автоматическое вычисление угла гиба, усилия и позиционирования задней оси.Эти функции обеспечивают станку SMART SX большую популярность среди пользователей станков.

Особенности

Станина

Жесткая сварная станина, из высококачественной стали изготовленная с применением новейших технологий снятия внутренних напряжений в
сварных конструкциях.

Задние упоры

X –ось в стандарте на линейных направляющих. Автоматические Оси, управляемые ЧПУ- Х(ось). Ручное управление: R, Z.

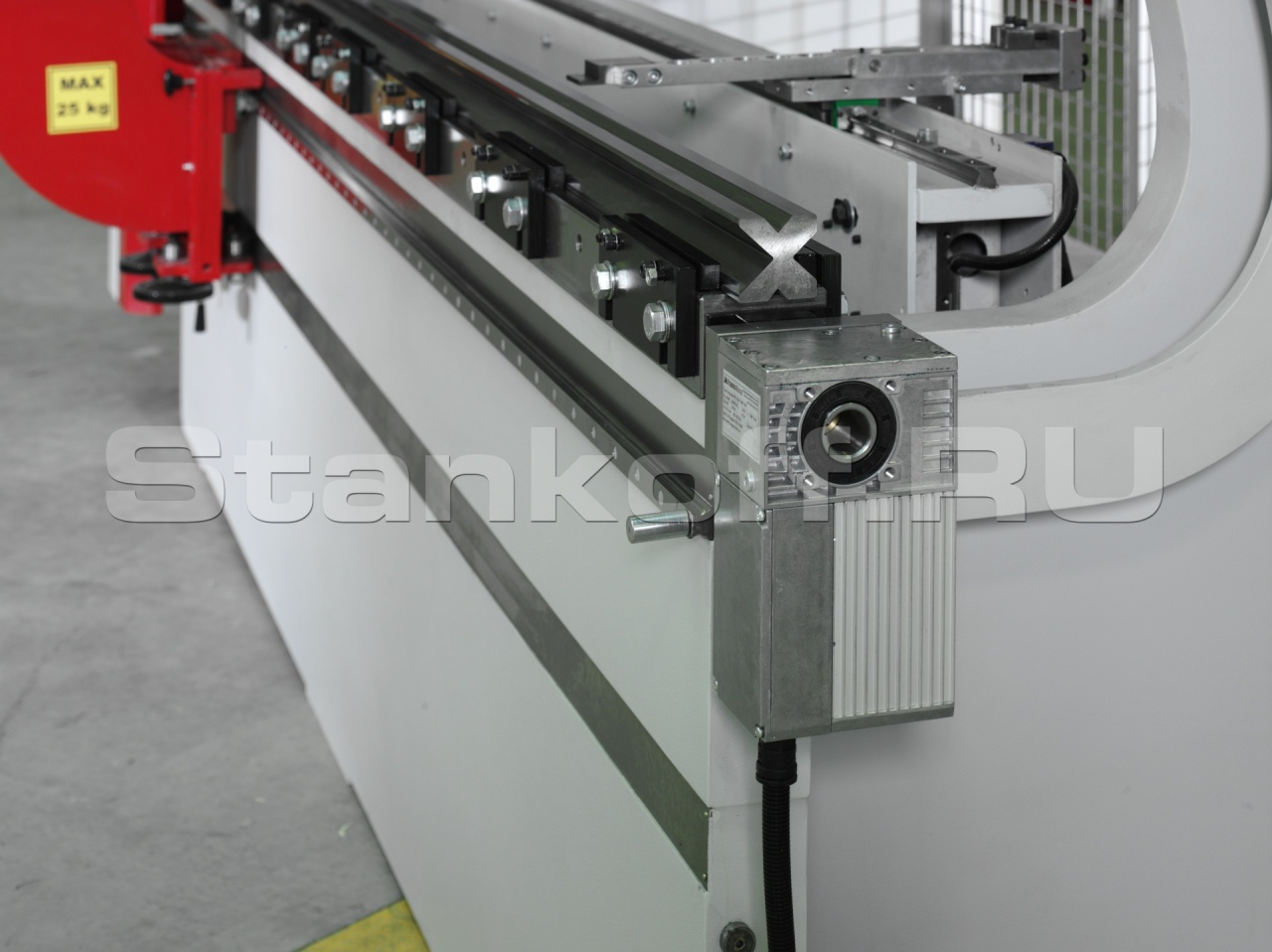

Гидро-механическая система компенсации прогиба

Автоматическая система компенсации прогиба упрощает гибку путем калибровки в каждой части сгибаемой детали для получения ровного гиба. Регулировка происходит автоматически при помощи системы ЧПУ.

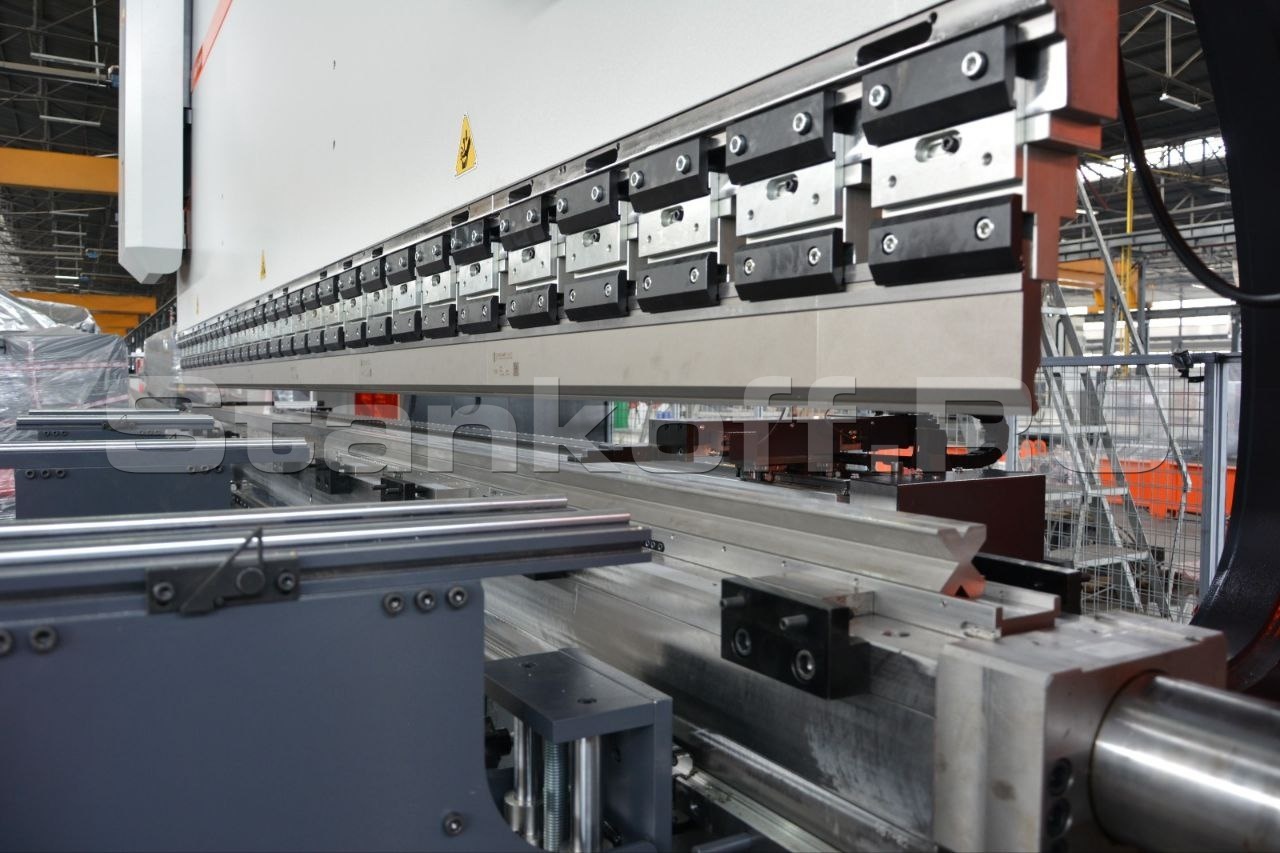

Крепления инструмента

Европейское крепление Amada Promecan

Регулировка параллельности балки

Параллельность листогибочного пресса DENER обеспечивается двумя системами:
1. Системой ограничения перекоса, расположенная с боков балки;
2. Системой четырёх независимых салазок.
Преимущества этих систем:
• Сохраняется устойчивое положение балки при критических режимах работы;
• Обеспечивается легкая смазка во время проведения операций по техническому обслуживанию;
• Обеспечивается регулировка хода на высокой скорости при минимальных временных затратах. Вдоль балки по всей длине проходит ребро жёсткости 100х80 мм. Благодаря чему исключается какая-либо деформация балки и тем самым достигается точность гибов.

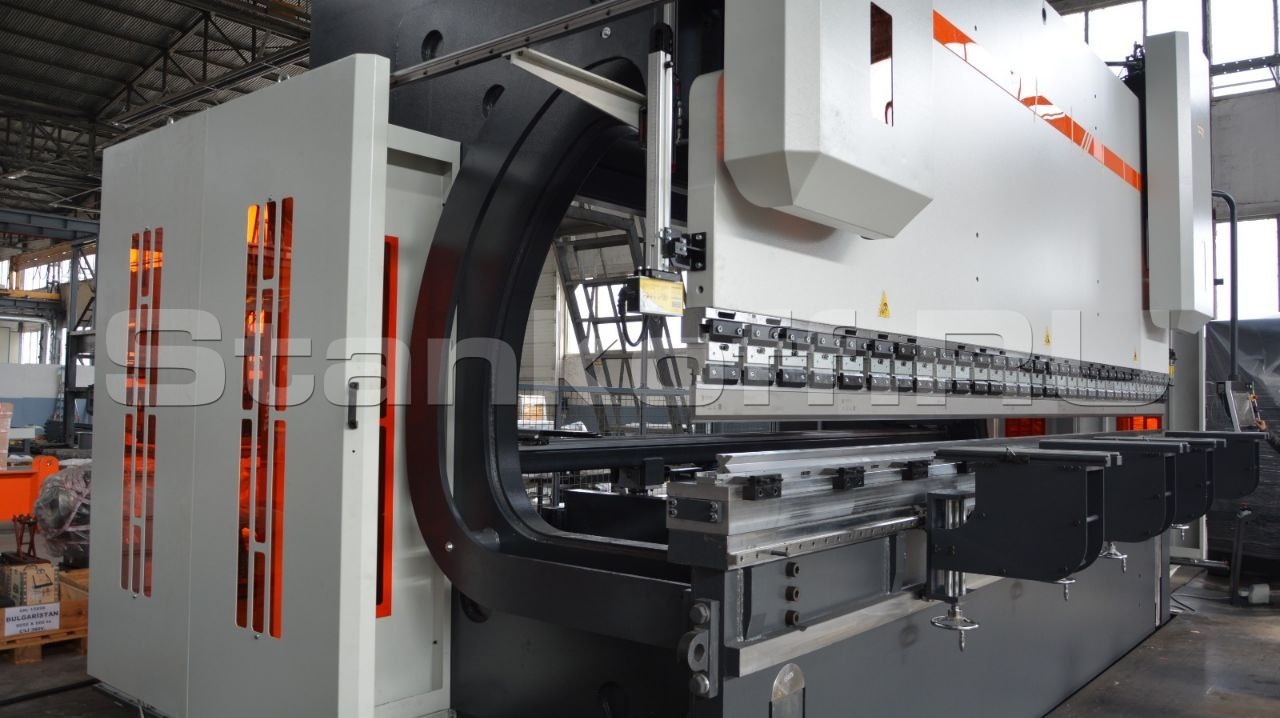

Усиленные системы передней поддержки

Передняя поддержка предназначена для перемещения заготовок для гибки на станке. Поддержка обеспечивает опору заготовок для повышения точности операции.
В опорах пресса имеются ролики для лёгкой подачи листа в зону гибки.

Система ЧПУ ESA S 640

Устройство ЧПУ «ESA 640 2D» позволяет легко настроить выполнение сложнейших гибов. Имеется возможность пространственной эмуляции гибки с многозадачным определением ошибок, выбором инструмента и просчетом положения заготовки. В результате предлагается несколько вариантов для выбора оптимальной последовательности гибки. Программирование простое, логичное и наглядное – оператор получает постоянную обратную связь. Интерфейс полностью русифицирован.

Особенности:

Современный и стильный дизайн;
15-дюймовый сенсорный дисплей, Touch screen;
Тип программирования в 2D;
Визуализация в 2D;
Создание гибочного профиля от руки;
Управление - до 18 осей;
Автоматический расчет раскроя и линий гиба;
Автоматическое вычисление последовательности изгибов и обнаружение ошибок;
Настраиваемый пользовательский интерфейс;
Автоматическая и ручная коррекция гиба;
Высокая производительность, благодаря интуитивному и быстрому управлению;
Библиотека стандартных пуансонов и матриц;
Возможность симуляции работы, обнаружение ошибок, мультизадачность;
Автоматическая коническая гибка;
Возможность синхронизации с внешними базами данных;
Управление безопасностью оборудования, согласно норм ЕС.

Дополнительные опции

Автоматические оси Х+R

Автоматические оси, управляемые ЧПУ-Х+R. Ручное управление: Z.

Автоматические оси Х+R+Z1+Z2

Автоматические оси, управляемые ЧПУ-Х+R+Z1+Z2

Лазерная защита

Dener SX оснащается лазерной защитой соответствующая требованиям EC.

Стандартная комплектация

ЧПУ контроллер ESA 640 2D;
Позиционирование пуансона до 0,01 мм, позиционирование заднего упора до 0,1 мм;
Программируемая скорость пуансона и величина отхода балки после гиба;
Задний упор X 600 мм на ШВП с высокоточной настройкой;
Автоматическая компенсация деформации боковых стоек пресса;
Автоматический контроль параллельности верхней балки;
Балка заднего упора имеет два упора, регулируемых вручную по горизонтали и высоте;
Cистема крепления инструмента "System tooling"(AMADAPROMECAM) Heavy Duty;
Автоматическое устройство компенсации прогиба стола (Гидро-Механическая система);
Педаль управления;

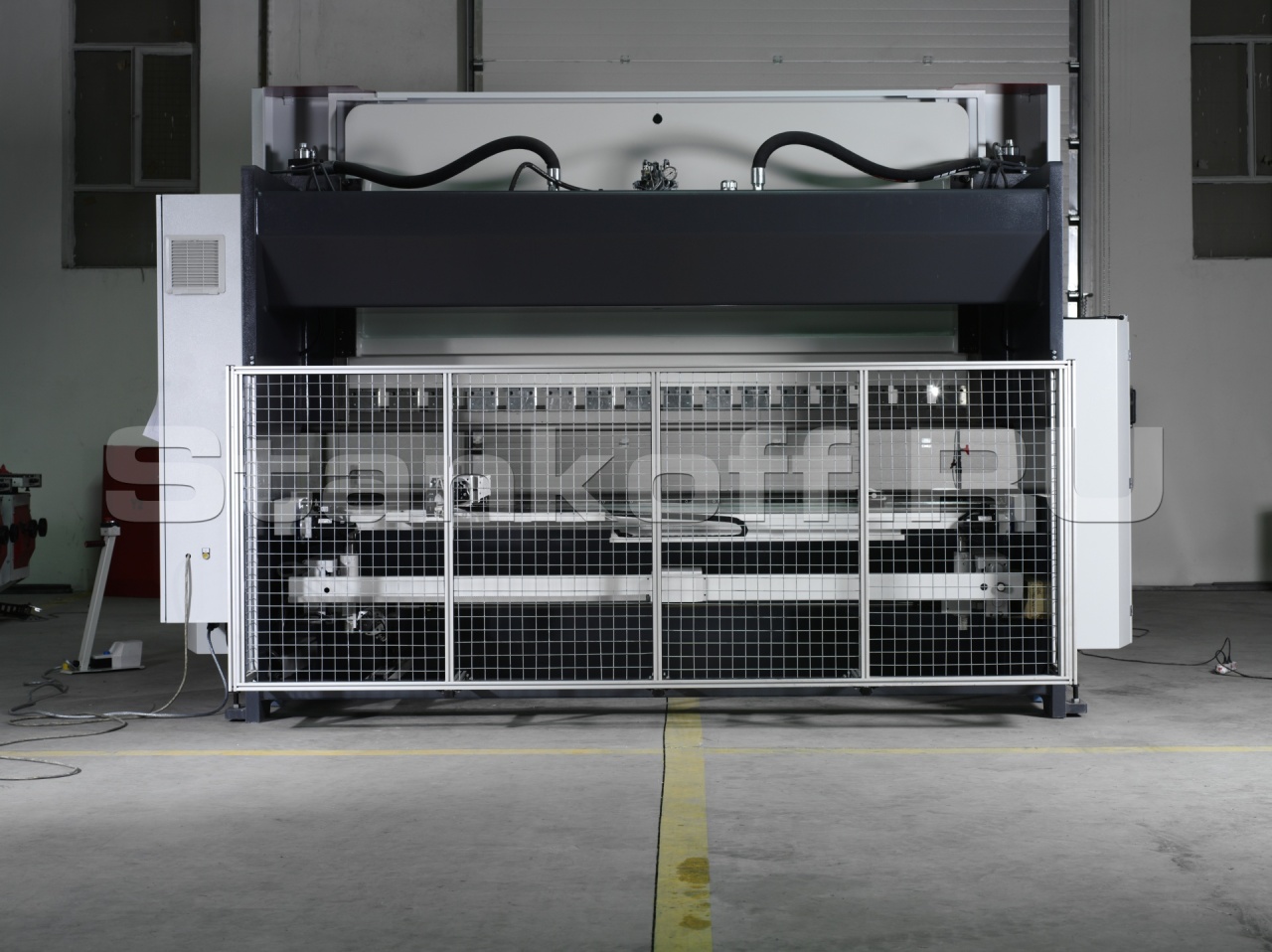

Задняя и боковая защита.

Ширина рабочего стола, мм	6050
Усилие, Т	1000
Точность позиционирования заднего упора, мм	±0,1
Скорость подвода, мм/с	50
Рабочая скорость, мм/с	6
Скорость возврата, мм/с	50
Ход пуансона, мм	455
Просвет, мм	680
Глубина подачи листа, зёв, мм	600
Расстояние между стойками, мм	5100
Мощность гл. двигателя, кВт	60
Объем масляного бака, л	600
Длина, мм	7100
Ширина, мм	3390
Высота, мм	3715
Вес, кг	80000
