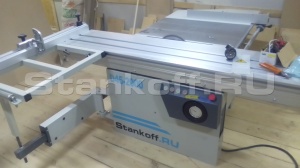

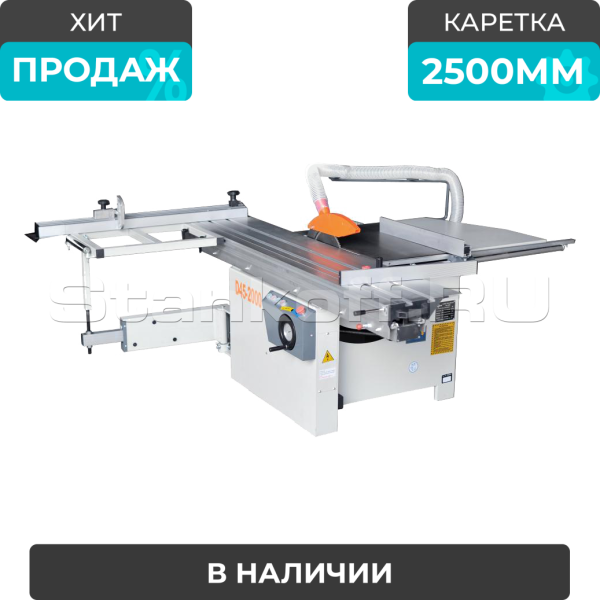

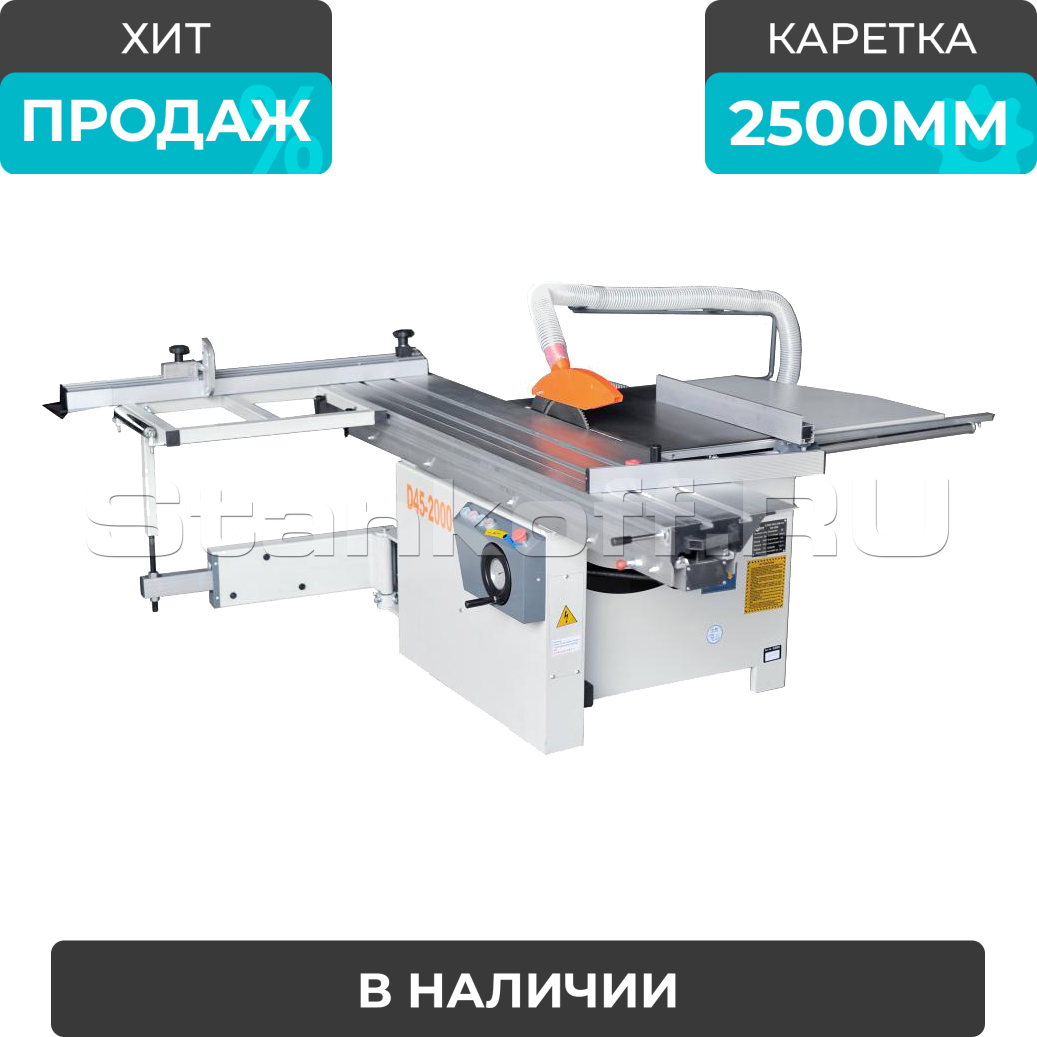

Форматно-раскроечный станок с роликовой кареткой D45-2500
+7 (995) 888-07-03
Детальное описание
Компактный форматно-раскроечный станок D45-2500 с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, характеризуется высоким запасом прочности, обеспечивающим стабильное функционирование всех узлов и механизмов. Применяется в мебельном и столярном производствах для изготовления корпусной мебели.
Схема обработки
Особенности конструкции
Роликовая картека
Алюминиевая каретка длиной 2500 мм шириной 375 мм с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Легкость и высокая скорость перемещения каретки обеспечивается роликами направляющего типа. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует обслуживания.
Станина
Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.
Электроприводы
Станок оснащен раздельными мощными приводами 4 кВт и 0,75 кВт на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок.
Пильный узел
Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Включает в себя основную и подрезную пилу. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
Регулировка основной и подрезной пилы
Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки подрезного устройства, оборудованного функцией точной настройки при помощи рукояток, размещенных на поверхности станка со стороны оператора.
Наклон пильного узла 45 градусов
Наклон пильного узла 45 градусов. Позволяет осуществлять распил заготовки под углом.
Упор для угловых резов
Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90° до 45° для раскроя материала под заданным углом. Устанавливается на каретку и настраивается с помощью специальной шкалы.
Конструкция форматного стола
Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила.
Панель управления
Механическая панель управления проста и лаконична. В штурвале наклона пилы расположен индикатор часового типа.
Кожух защиты пилы
В стандартную комплектацию станка входит кожух защиты пилы с креплением на расклинивающем ноже.| Диаметр основной пилы, мм | 300x30 |
| Диаметр патрубков аспирации сети, мм | 60 |
| Макс. высота реза пилой 300 мм, 45 град. | 50 |
| Макс. высота реза, мм | 75 |
| Макс. длина реза, мм | 2500 |
| Мощность электродвигателя основной пилы, кВт | 4 |
| Мощность электродвигателя подрезной пилы, кВт | 0,75 |
| Размер подвижной каретки, мм | 2500x375 |
| Размеры основного стола, мм | 800x520 |
| Угол наклона пилы, град. | 0-45 |
| Частота вращения основной пилы, об./мин. | 3500 |
| Частота вращения подрезной пилы, об./мин. | 7000 |
| Габариты, мм | 2600x2700x1200 |
| Транспортные габариты, мм | 1220х1050х900 2600х440х210 |
| Масса станка в упаковке, кг. | 450 |
| Масса, кг | 430 |
