Листогибочный пресс с ЧПУ CHD PBS-13025


Листогибочный пресс с ЧПУ CHD PBS-13025
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Инновационная траверса крепления верхнего инструмента с 4 направляющими обеспечивает более высокую точность и длительный срок службы. Вся станина изготавливается с термической обработкой и полировкой.

Схема осей

В стандартной комплектации 6+1 осей (Y1 Y2 X R Z1 Z2 + V)

В стандартной комплектации 6+1 осей (Y1 Y2 X R Z1 Z2 + V)

Варианты дополнительных осей

Варианты дополнительных осей

Управление с ЧПУ


Процесс гибки


Конструктивные особенности


Система ЧПУ DELEM DA66T

Система ЧПУ DELEM DA66T

Подходит для 2D-графического программирования и 3D-дисплея

Серводвигатель ESTUN

Серводвигатель ESTUN

Серводвигатель для осей X-R-Z.
Быстрый отклик и высокая точность.

Сервопривод ESTUN

Сервопривод ESTUN

Сервопривод для осей X-R-Z.
Быстрый отклик и высокая точность.

Главный серводвигатель ESTUN

Главный серводвигатель ESTUN

Экономия энергии и меньше шума, плавная работа

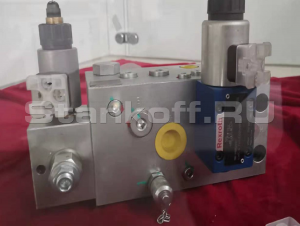

Синхронизированный клапан с замкнутым контуром Rexroth

Синхронизированный клапан с замкнутым контуром Rexroth

Для управления рабочим циклом гибки и обеспечения точной и синхронной работы гидравлических цилиндров на верхней и нижней балках листогиба.

Электромагнитный клапан Rexroth

Электромагнитный клапан Rexroth

Позволяет точно регулировать гидравлический поток и контролировать скорость движения рабочих элементов машины, обеспечивая точную и стабильную работу при гибке листового металла.

Высоконапорный шестеренчатый насос ECKERLE

Высоконапорный шестеренчатый насос ECKERLE

Помогает поддерживать необходимое давление в системе и обеспечивает высокую производительность оборудования.

Соединения труб EMB

Соединения труб EMB

Легкий демонтаж, надежное соединение, хорошая герметичность, большая пропускная способность масла, малая потеря давления и хорошая технология обработки.

Шарико-винтовая пара HIWIN

Шарико-винтовая пара HIWIN

Позволяет добиться высокой точности гибки и повысить качество конечных изделий.

Направляющая и блок HIWIN, TBI, PMI

Направляющая и блок HIWIN, TBI, PMI

Помогают уменьшить трение и износ, а также обеспечивают стабильность и точность гибки.

Электрокомпоненты Schneider

Электрокомпоненты Schneider

Надеждные и стабильные электрокомпоненты Schneider обеспечивают правильную работу системы управления, контроля и безопасности.

Главный гидравлический цилиндр Heyan

Главный гидравлический цилиндр Heyan

Обеспечивает перемещение верхней балки листогиба и применяет необходимое давление, чтобы изгибать лист в соответствии с заданными параметрами.

Инструмент LIYUAN

Инструмент LIYUAN

Материал верхних инструментов и нижнего блока - 42CrMo, обработанный методом закаливания.

Автоматическая компенсация прогиба LIYUAN

Автоматическая компенсация прогиба LIYUAN

Позволяет учитывать корректировать гибочный процесс для получения более точных размеров и формы готового изделия.

Быстросъемные зажимы Pushi

Быстросъемные зажимы Pushi

Позволяют оператору быстро и безопасно устанавливать и закреплять лист на рабочей поверхности перед процессом гибки.

Передние опорные рычаги

Передние опорные рычаги

Помогают обеспечить правильное положение листа и уменьшить его деформацию в процессе обработки.

Шкала-решетка

Шкала-решетка

Для измерения линейных перемещений и позиций.

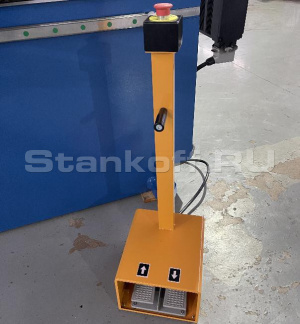

Подвижная педаль

Подвижная педаль

Позволяет оператору управлять оборудованием без необходимости находиться у самого станка и дает большую свободу движения.

Боковое ограждение из акрила

Боковое ограждение из акрила

Прозрачное ограждение для защиты оператора

Усилие, т
130
Длина гиба, мм 2500
Расстояние между стойками, мм 2100
Максимальное раскрытие, мм 480
Глубина зева, мм 400
Параметры оси X
Ход, мм 600
Максимальная рабочая скорость, мм/с 400
Точность позиционирования, мм ±0,1
Повторяемая точность позиционирования, мм ±0,03
Параметры оси R
Ход, мм 150
Максимальная рабочая скорость, мм/с 60мм/с
Точность позиционирования, мм ±0,10
Повторяемая точность позиционирования, мм ±0,05
Параметры оси Y
Ход цилиндра, мм 200
Точность позиционирования, мм ±0,02
Повторяемая точность позиционирования, мм ±0,01
Общие характеристики
Скорость опускания, мм/с 180
Скорость гибки, мм/с 11
Скорость возврата, мм/с 140
ЧПУ оси 4+1 ось - Y1-Y2-X-R-V
Мощность основного двигателя, КВт 7,5
Габаритные размеры, мм 2900x1800x2750
Вес, кг ~7500
