Детальное описание

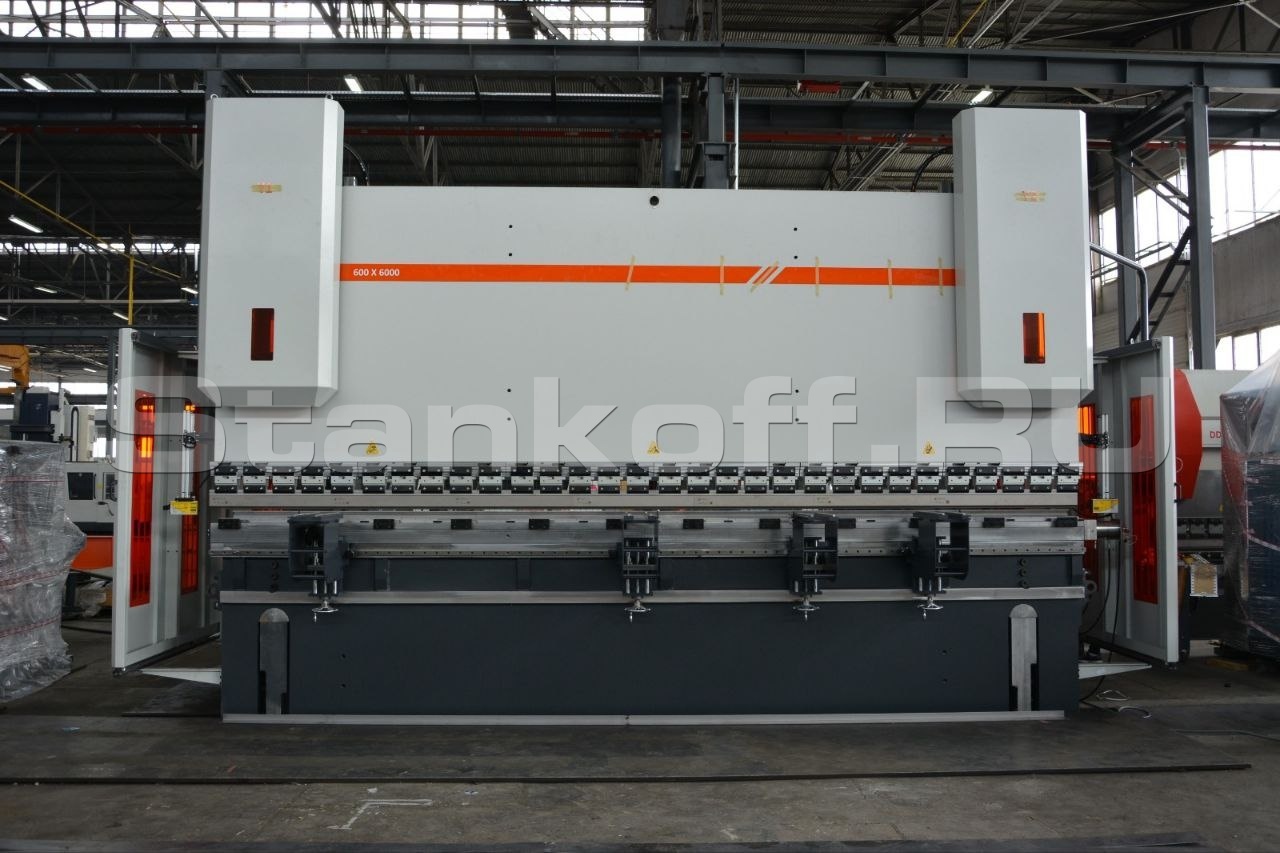

Гидравлический листогибочный пресс является настоящей инновацией для металлообрабатывающих предприятий малого и среднего звена.SX это синхронизированный листогибочный пресс с 2D ЧПУ, который предполагает легкость в использовании, быстрое и простое программирование, легкость в запуске станка, автоматическое вычисление угла гиба, усилия и позиционирования задней оси.Эти функции обеспечивают станку SX большую популярность среди пользователей станков.

Конструктивные особенности

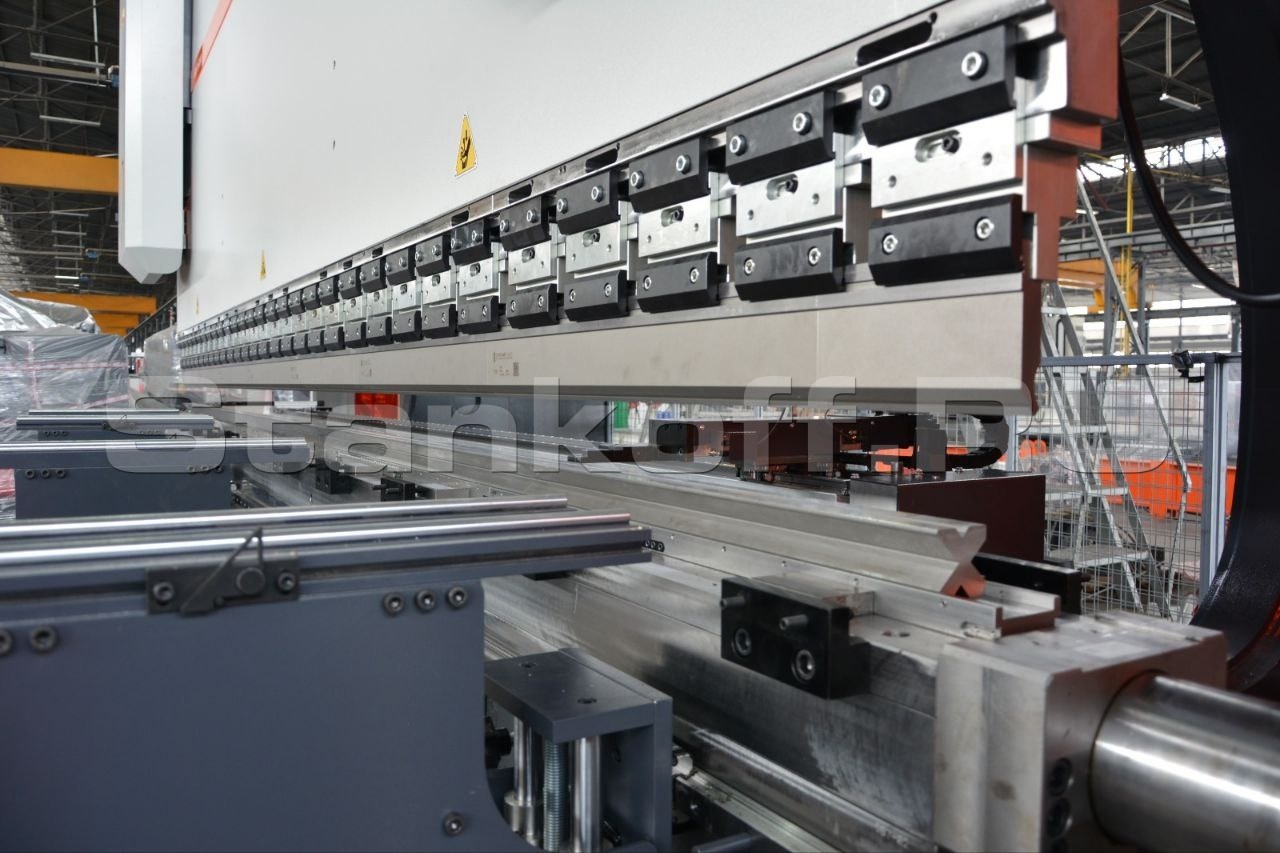

Система крепления пуансонов PROMECAM, Комплект стандартного инструмента

Дистанционная педаль управления с кнопкой аварийного останова

X –ось в стандарте на линейных направляюших

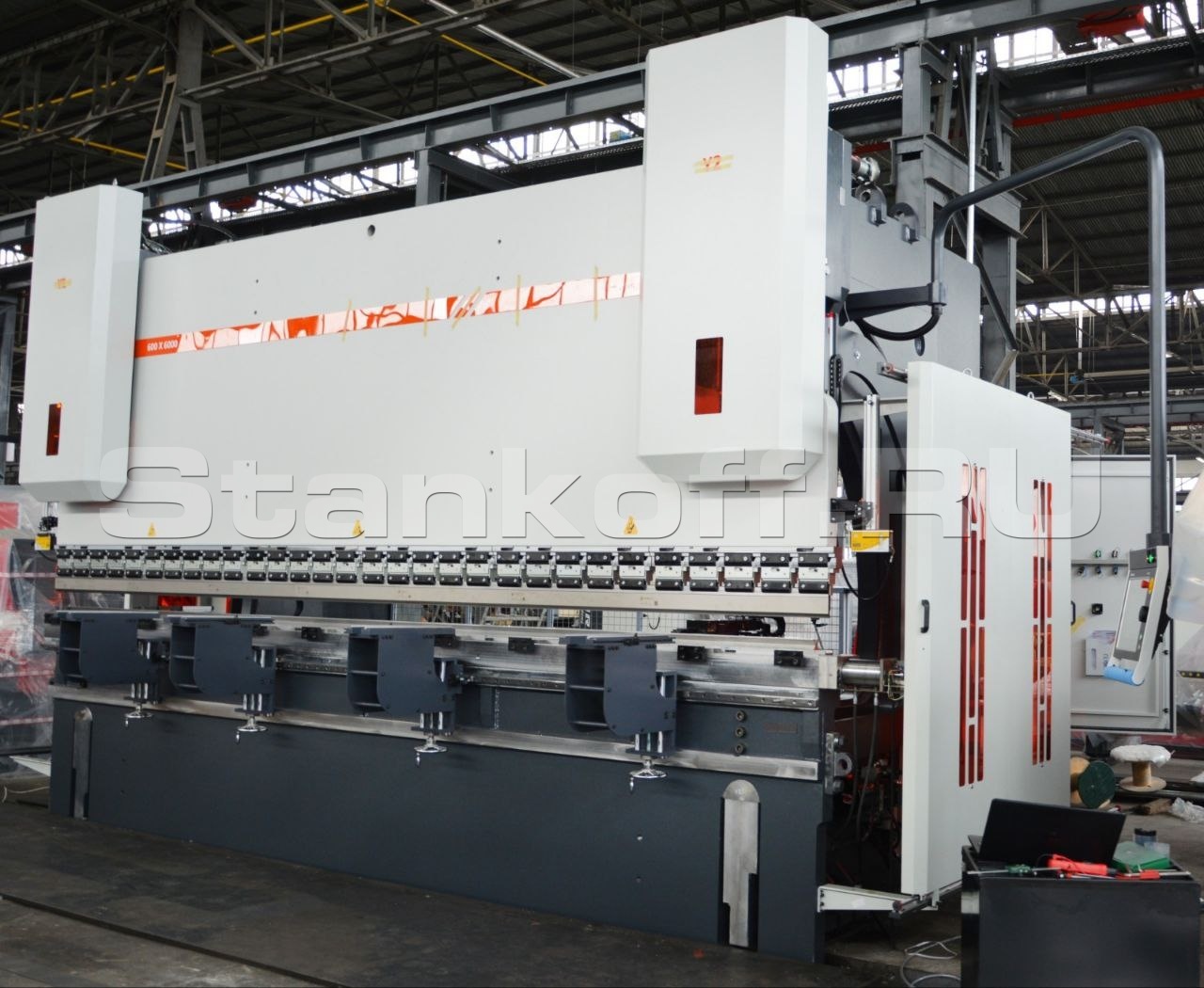

Задняя и боковая защита

Задняя и боковая защита обеспечивают закрытую зону в опасных местах станка. Это обеспечивает безопасную эксплуатацию пресса и позволяет избежать случайных травм на производстве.

Скользящие консоли передней поддержки

Регулировка параллельности балки

Параллельность листогибочного пресса DENER обеспечивается двумя системами:
1. Системой ограничения перекоса, расположенная с боков балки.
2. Системой четырёх независимых салазок.

Жёсткость станка

Главная задача прессов DENER – это выполнение качественных гибов в тяжёлых промышленных условиях. Поэтому при проектировании пресса конструкторы Dener сделали акцент на его жёсткости. Листогибы DENER имеют максимально толстые стенки.
Благодаря этим значениям листогибочные пресса Dener обладают такой жёсткостью конструкции, которая позволяет работать на предельных режимах оборудования и сохранять качество гибов.

Система компенсации прогиба

Система компенсирует неравномерность распределения усилия по всей длине балки, что позволяет получить одинаковый угол по всей длине изделия.
В стандартном исполнении установлена ручная клиновая система компенсации прогиба (Моторнизированная как опция). Такая система является наиболее простой в использовании надёжна и долговечна.

Жесткие системы передней поддержки

Передняя поддержка предназначена для перемещения заготовок для гибки на станке. Поддержка обеспечивает опору заготовок для повышения точности операции.
В опорах пресса DENER имеются ролики для лёгкой подачи листа в зону гибки.

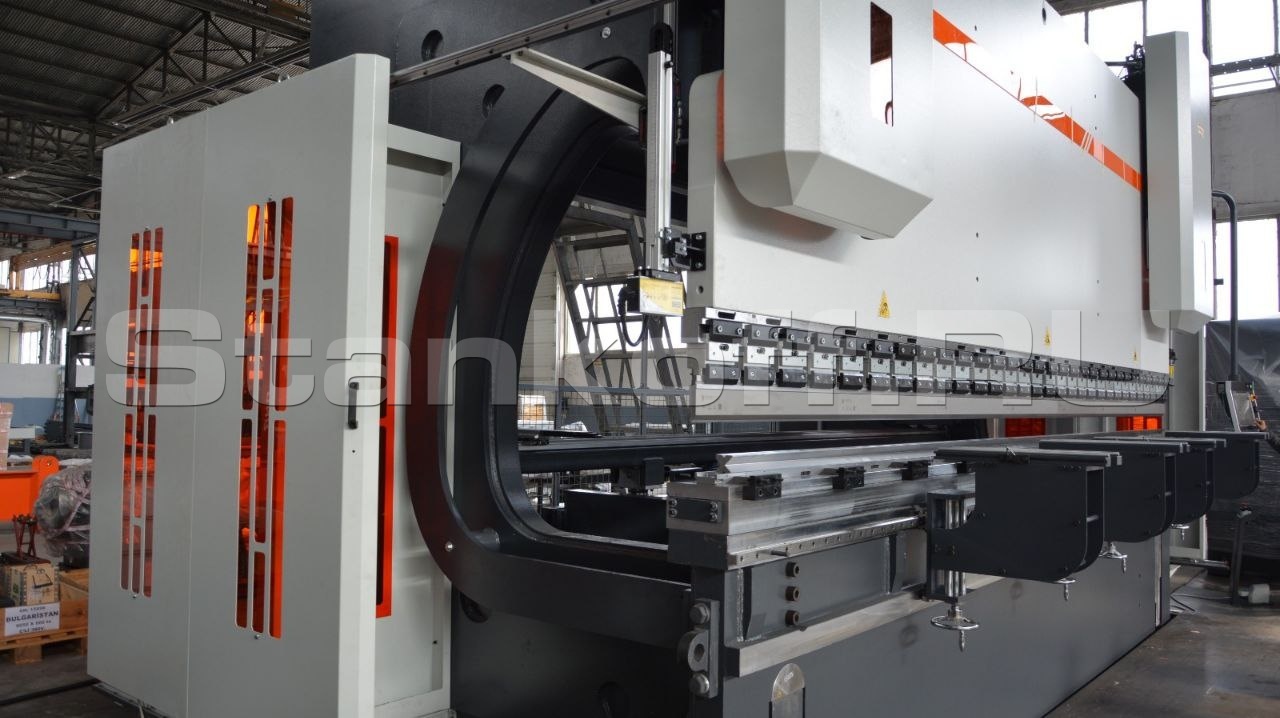

Глубина зева

Листогибочный пресс Dener имеет глубину зева.
За счёт этого показателя появляется возможность сгибать на всю длину пресса, полки большего размера, чем на оборудовании других производителей.
Такое преимущество обязательно оценят предприятия, оказывающие услуги по обработке листового металла. Когда каждый день идёт работа со сложными и изрядными задачами.

Просвет и величина хода балки

При появлении на производстве нестандартной задачи, решение которой требует специальной оснастки, листогибочный пресс DENER готов к её выполнению.
Благодаря просвету в DENER даёт возможность использовать в комбинации самые большие пуансоны и самые высокие матрицы, и при этом раскрытие будет достаточно, чтобы извлечь деталь с бортами.
Ход балки позволяет работать на небольшом инструменте. Такая оснастка дешевле на 60-90% габаритной.

Система ЧПУ ESA S 640

Устройство ЧПУ «ESA 640 2D» позволяет легко настроить выполнение сложнейших гибов. Имеется возможность пространственной эмуляции гибки с многозадачным определением ошибок, выбором инструмента и просчетом положения заготовки. В результате предлагается несколько вариантов для выбора оптимальной последовательности гибки. Программирование простое, логичное и наглядное – оператор получает постоянную обратную связь. Интерфейс полностью русифицирован.

Особенности:

Современный и стильный дизайн;
15-дюймовый сенсорный дисплей, Touch screen;
Тип программирования в 2D;
Визуализация в 2D;
Создание гибочного профиля от руки;
Управление - до 18 осей;
Автоматический расчет раскроя и линий гиба;
Автоматическое вычисление последовательности изгибов и обнаружение ошибок;
Настраиваемый пользовательский интерфейс;
Автоматическая и ручная коррекция гиба;
Высокая производительность, благодаря интуитивному и быстрому управлению;
Библиотека стандартных пуансонов и матриц;
Возможность симуляции работы, обнаружение ошибок, мультизадачность;
Автоматическая коническая гибка;
Возможность синхронизации с внешними базами данных;
Управление безопасностью оборудования, согласно норм ЕС;

Система ЧПУ ESA S 640

Опции

Гидравлические быстросемные крепления

Световое ограждение

Моторизованный ЧПУ антипрогиб

Охладитель масла

Лазерная защита рук оператора

R-ось

Заднний упор X R Z1 Z2

Автоматические поддержки листа

Дополнительные передние упоры

Стандартная комплектация

ЧПУ контроллер ESA 640 2D;
Позиционирование пуансона до 0,01 мм, позиционирование заднего упора до 0,1 мм;
Программируемая скорость пуансона и величина отхода балки после гиба;
Задний упор 750 мм на ШВП скорость перемещения 450 мм/сек;
Автоматическая компенсация деформации боковых стоек пресса;
Автоматический контроль параллельности верхней балки;
Балка заднего упора имеет два упора, регулируемых вручную по горизонтали и высоте;
Cистема крепления инструмента "System tooling"(AMADA-PROMECAM);
Автоматическое устройство компенсации прогиба стола опционально;
Педаль управления;
Задняя и боковая защита.

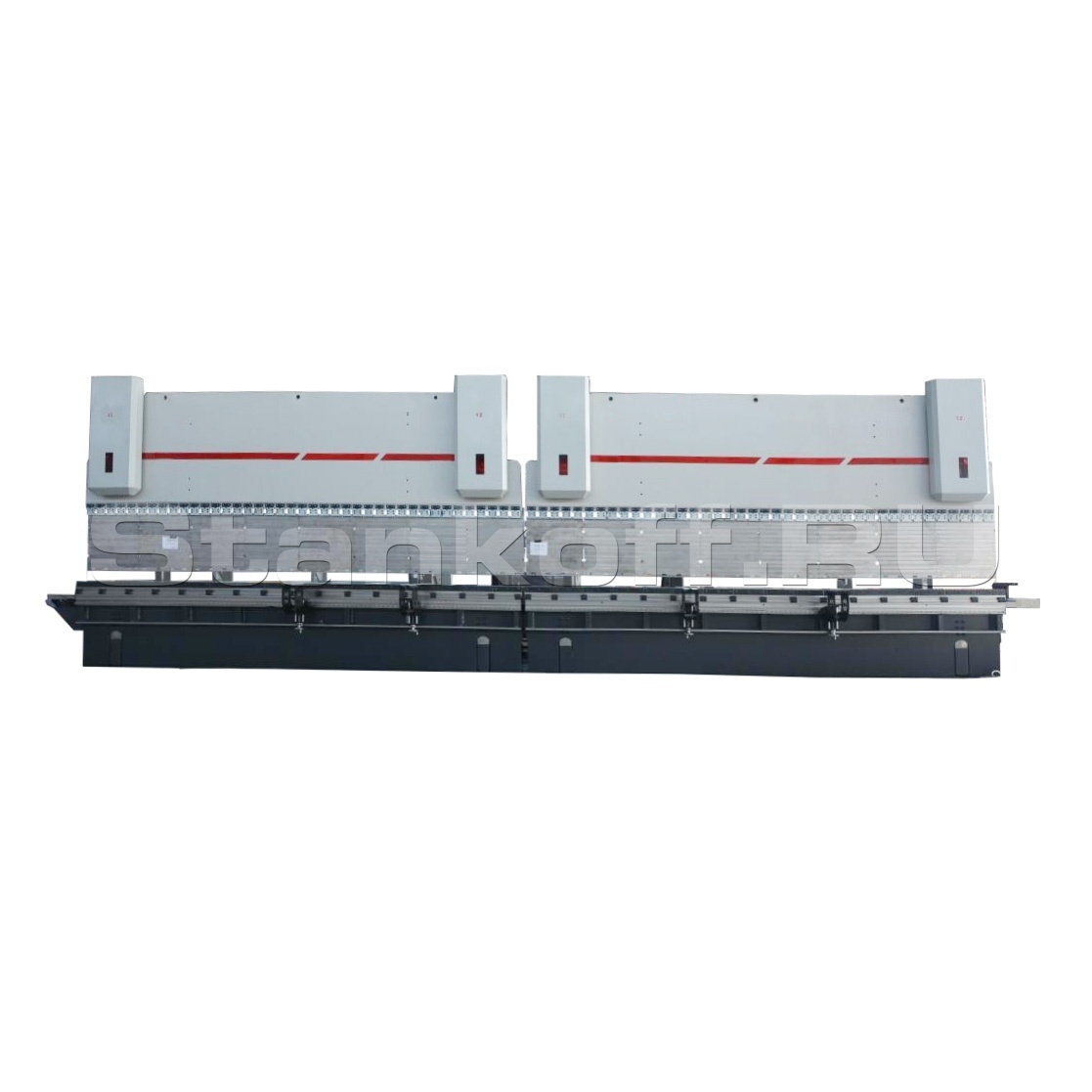

Рабочая ширина, мм	12000 (6000x2)
Усилие, т	1200 (600x2)
Ход пуансона, мм	430
Скорость холостого хода, мм/с	60
Скорость гибки, мм/с	8
Скорость подъема ,мм/с	60
Глубина зева, мм	600
Просвет, мм	680
Расстояние между стойками, мм	5100
Мощность двигателя, кВт	45х2
Объем масляного бака, л	600х2
Габаритные размеры, мм	7180х3190х3755
Масса, кг	110000 (55000х2)
