Детальное описание

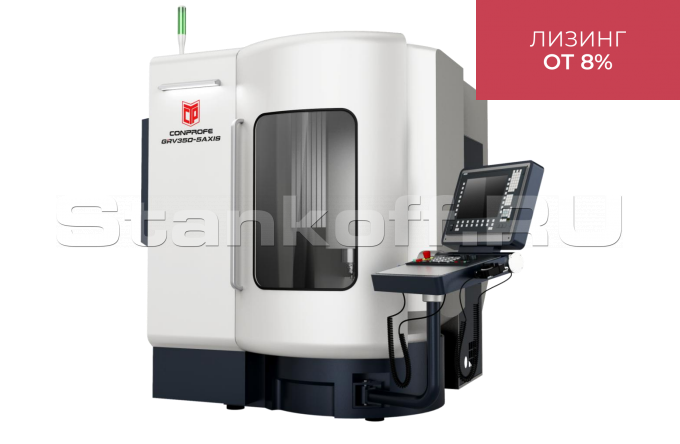

5-осевой фрезерный обрабатывающий центр GRV-350 предназначен для лезвийной обработки деталей сложной формы. Благодаря системе ЧПУ Siemesn 840DSL станок осуществляет одновременную 5-осевую обработку для изготовления высокотехнологичных деталей.

Конструктивные особенности

Конструкция станины

Монолитная конструкция станины отлита из чугуна, что дает ей высокую прочность и динамические характеристики.

Поворотный стол

Оси A/C приводится в движение непосредственно двигателем с прямым приводом, что обеспечивает отсутствие люфта и лучшие динамические характеристики.

Шпиндель

• Мощность шпинделя: 20 кВт
• Максимальная скорость: 20 000 об/мин
• Крутящий момент шпинделя: 49 Н*м

Магазин смены инструмента

• Стандартное количество инструмент:15 позиций, конус HSK-A63, дисковый тип
• Механизм смены по типу «рука»
• Максимальная длина инструмента: 200 мм
• Максимальный вес инструмента: 4 кг
• Максимальный диаметр инструмента: 65 мм

Система ЧПУ Siemens 840D SL

• Поддержка одновременной 5-осевой обработки
• Функция RTCP: при включении RTCP - ЧПУ начинает "отслеживать" положение кончика инструмента относительно обрабатываемой детали и автоматически выполнять все необходимые компенсационные движения. Все кинематические особенности станка, а также все точные размеры расположения центров вращения заложены в систему ЧПУ.
• Отслеживание позиционирования (функция наклонной плоскости)
• Программа, работающая в режиме графического отображения
• Компенсация инструмента

Основные узлы станка

Система ЧПУ	Siemens, Германия
Сервопривода	Siemens, Германия
Система ULTRASONIC	CONPROFE, Китай
Шпиндель	INNA, Германия
Система охлаждения шпинделя	Sanhe Tongfei, Китай
Направляющие	THK/HIWIN, Япония/Тайань/Китай
ШВП направляющих	HIWIN, Тайвань/Китай
Автоматическая система смазки	BAOTN, Китай
Подшипники	NSK, Япония
Основные компоненты пневматической системы	AirTAC, Тавань/Китай
Магазин смены инструмента	OKADA, Китай
Оптические линейки осей X/Y/Z	HEIDENHAIN, Германия
Круговые линейки осей A/C	HEIDENHAIN, Германия
Насос подачи СОЖ	Rocoi, Китай
Электрические компоненты системы	Schneider, Франция

Габаритные размеры станка

Стандартная комплектация

Система Siemens 840D sl;
Устройство привязки инструмента;
Автоматическая система смазки;
Насос подачи СОЖ высокого давления;
Система охлаждения шпинделя;
Шпиндель HSK-A63, 20 000 об/мин;
Оптические линейки Heidenhain осей X/Y/Z;
Круговые линейки Heidenhain осей A/C;
Кондиционер электрошкафа;
ШВП направляющих;
Направляющие HIWIN;
Подшипники NSK;
Основные компоненты пневматической системы;
Магазин смены инструмента;
Лампа освещения рабочей зоны;
Анкерные болты и приспособления на установки станка;
Техническая документация на русском языке.

Система ЧПУ	Siemens 840D SL
Перемещение по осям X/Y/Z, мм	380/420/365
Угол поворота осей A/C, °	±120°/360°
Скорость вращения шпинделя, об/мин	20000
Конус шпинделя	HSK-A63
Мощность шпинделя, кВт	20
Крутящий момент шпинделя, Н*м	49
Максимальный диапазон обработки, мм	Ø300300/Ø350250
Максимальная нагрузка на стол, кг	100
Быстрые перемещения по осям X/Y/Z, м/мин	30/30/30
Скорость вращения осей A/C, об/мин	30/100
Диаметр поворотного стола, мм	Ø350
Магазин смены инструмента, шт.	24
Максимальная длина инструмента, мм	200
Максимальный диаметр инструмента, мм	Ø65
Максимальный вес инструмента, кг	4
Точность позиционирования осей X/Y/Z, мм	0,004
Точность повторяемости осей X/Y/Z, мм	0,003
Точность позиционирования осей A/C, секунды	8”
Точность повторяемости осей A/C, секунды	5”
Вес станка, кг	6000
Габариты станка (ДхШхВ), мм	1900х2940х2350
