Станок токарный с ЧПУ по металлу CKE 6163Z/4000
Детальное описание
Станок с ЧПУ токарный по металлу предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы, сверление, зенкерование.
Обрабатываемый материал:
- сталь;
- чугун;
- легированные сплавы (нержавейка);
- цветные металлы и легкие сплавы.
Область применения
![DD5UEios9V.jpg](https://www.prostanki.com/img/upload/LbSAvptF2JupOO_2510983552.jpeg)
Прессовый вал - тяжелая промышленность
![0xmBTZiHRk.jpg](https://www.prostanki.com/img/upload/GSOyxBKeGsUeUV_4040984210.jpeg)
Прокатные валки - тяжелая промышленность
![Oa3g8FXWaw.jpg](https://www.prostanki.com/img/upload/bNrj5ndl7KQWma_5825470945.jpeg)
Промышленные стальные ролики - тяжелая промышленность
![Ne5ZhDSzcH.jpg](https://www.prostanki.com/img/upload/Z4CmNp3NceJPqv_1630900024.jpeg)
Детали автомобиля - автомобильная промышленность
![6MZTbZYWlX.jpg](https://www.prostanki.com/img/upload/d7Tzzdkq27CuBl_2447539897.jpeg)
Элементы двигателя - автомобильная промышленность
![4nuMGQNBJU.jpg](https://www.prostanki.com/img/upload/PlGKGIvD1IFwrT_8295704925.jpeg)
Распредвалы - автомобильная промышленность
![dVSqt7y0pi.jpg](https://www.prostanki.com/img/upload/tgAPl6lzTXn8Gk_7472320465.jpeg)
БелАЗ - машиностроение
![889KVQz5Li.jpg](https://www.prostanki.com/img/upload/31yWKeXbv5KnfS_9250477946.jpeg)
Комбайны Ростсельмаш - машиностроение
![6FyGHq6BbK.jpg](https://www.prostanki.com/img/upload/SBITlC2Ckjsmvm_5801953579.jpeg)
Перегружатель Caterpillar MH3295 - машиностроение
![1gpH3zula4.jpg](https://www.prostanki.com/img/upload/Vs7rgkBR1ArdaK_8385348073.jpeg)
Алюминиевый корпус - приборостроение
![HhHKMwNsDQ.jpg](https://www.prostanki.com/img/upload/riIMenWCSW09Ml_877886064.jpeg)
Воздушный автомат - приборостроение
![XtMOAH0jzE.jpg](https://www.prostanki.com/img/upload/mY8XwgGowmRMh7_3033106553.jpeg)
Высокоточные гироскопические приборы - приборостроение
![ND9zU5gNsj.jpg](https://www.prostanki.com/img/upload/27gwi9WnRx9WBE_8576289201.jpeg)
ИЛ 76 - авиационная промышленность
![p4lCjs4p8B.jpg](https://www.prostanki.com/img/upload/NvWlth1h1Tyc2o_5199458668.jpeg)

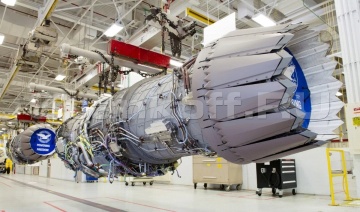

Авиационный двигатель - авиационная промышленность
![GCyRI2ROwv.jpg](https://www.prostanki.com/img/upload/aqD5rag2KhDPLK_916658502.jpeg)
Корпус самолёта - авиационная промышленность
![sOPyOHk8Q2.jpg](https://www.prostanki.com/img/upload/b6KUyaOwxKqK8h_306362681.jpeg)
Башня Т-72Б - военная промышленность
![banC63efH2.jpg](https://www.prostanki.com/img/upload/V0edszXUYmRd9C_1243834055.jpeg)
ТОС-1А «Солнцепёк» - военная промышленность
![xyT5TbFasG.jpg](https://www.prostanki.com/img/upload/LaepirxmUkyc7r_1458882616.jpeg)
ГШ-6-23 - военная промышленность
![dJStd2lWN3.jpg](https://www.prostanki.com/img/upload/ln1ULsTBvQVBXR_4032691991.jpeg)
Автомобильный двигатель - двигателестроение
![H3rw2D6paP.jpg](https://www.prostanki.com/img/upload/vXScZ3PcJooDvk_7553081385.jpeg)
Турбореактивный двигатель - двигателестроение
![NcphqgEM5C.jpg](https://www.prostanki.com/img/upload/SMGGsxcmFtiLxc_1566171554.jpeg)
Силовой агрегат автомобиля - двигателестроение
Схема обработки
![IbNoUw1X0n.jpeg](https://www.prostanki.com/img/upload/37rY3468CVTkFB_4309425427.jpeg)
Осевое сверление
![qq6oqiZoYg.jpg](https://www.prostanki.com/img/upload/syEZWwwJ05agRr_2867496378.jpeg)
Развёртывание
![Kbww1YFQal.jpeg](https://www.prostanki.com/img/upload/UiDptCbTDSiB7p_8501365559.jpeg)
Наружное (проходное) точнение
![6EfdQmqUcz.jpeg](https://www.prostanki.com/img/upload/cu9iag8LfNC0S7_811609503.jpeg)
Точение канавки
![Точение фаски](https://www.prostanki.com/img/upload/GcqO1BGxFBByag_822339708.jpeg)
Точение фаски
![Точение конуса](https://www.prostanki.com/img/upload/RjEqlQdMj9eF8c_6000941437.jpeg)
Точение конуса
![Точение торца](https://www.prostanki.com/img/upload/MR8WRQ2DHQIzeZ_5949576204.jpeg)
Точение торца
![Резьбонарезание](https://www.prostanki.com/img/upload/qO2ZYXQbNaxb84_318696361.jpeg)
Резьбонарезание
![Расточка](https://www.prostanki.com/img/upload/1FBy4E7reLyggC_8440728995.jpeg)
Расточка
![Накатка профиля](https://www.prostanki.com/img/upload/CzB0hWNvKK79H6_7294179837.jpeg)
Накатка профиля
Конструктивные особенности
![Литая станина](https://www.prostanki.com/img/upload/JPDITHU5dnzFsk_5179681129.jpeg)
Литая станина
Литая станина усилена ребрами жесткости. V-образные закаленные и отшлифованные направляющие станины покрыты специальным покрытием Turcite-B для перемещения с минимальным износом и трением.![Автоматическая система смазки](https://www.prostanki.com/img/upload/WmNn9rbmkTUbqh_2307932188.jpeg)
Автоматическая система смазки
Автоматическая система смазки направляющих и ШВП обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, что сокращает их износ, повышает плавность хода.![Бесступенчатая регулировка](https://www.prostanki.com/img/upload/qFO6s15v5j2JWD_1074027172.jpeg)
Бесступенчатая регулировка
Бесступенчатая регулировка скорости шпинделя позволяет производить регулировку оборотов шпинделя во всем диапазоне без остановки процесса обработки.![Револьверная голова - 6 позиционная](https://www.prostanki.com/img/upload/4tT6YEGTacWKwH_2877484357.jpeg)
Револьверная голова - 6 позиционная
В стандартную комплектацию входит 6-ти позиционная револьверная головка, оснащенная муфтой для быстрой и плавной индексации инструмента. Смена инструмента происходит за 1 - 2 сек.![Шпиндельный узел](https://www.prostanki.com/img/upload/2xKNoPS7vfKfiL_5386921046.jpeg)
Шпиндельный узел
Шпиндель изготовлен по технологии и под контролем специалистов IBAG Швейцария.![Местное освещение рабочей зоны](https://www.prostanki.com/img/upload/k3KsudEl1OOKab_4555872173.jpeg)
Местное освещение рабочей зоны
Расположено в удобном для оператора месте. Светильники местного освещения соответствуют необходимым требованиям, выдвигаемыми условиями производства и гарантируют безопасность работника, способствуя созданию комфортных условий труда.![Механическая задняя бабка](https://www.prostanki.com/img/upload/ZkfjvgUvfOnV4h_5474623888.jpeg)
Механическая задняя бабка
Задняя бабка токарного станка с ЧПУ предназначена для закрепления и поддержания обрабатываемой заготовки. Обработка детали производится по всей длине относительно оси детали режущим инструментом. В заднюю бабку также можно установить инструменты для осевой обработки отверстий деталей, такие как сверла, зенкеры, развертки, метчики и др.![3-кулачковый механический патрон](https://www.prostanki.com/img/upload/5GJdewkHpN3Y6V_5353061544.jpeg)
3-кулачковый механический патрон
Самоцентрирующие токарные патроны выполняются из стали и чугуна. Патроны предназначены для зажима деталей на станках токарной группы. 3-х кулачковые самоцентрирующиеся токарные патроны, имеют диаметр в диапазоне 80 - 400 мм.Дополнительные опции
![Гидравлический патрон](https://www.prostanki.com/img/upload/oN1h9FqGbX8BhX_1173050483.png)
Гидравлический патрон
Патроны 3-х кулачковые гидравлические предназначены для закрепления и обработки заготовок круглой и шестигранной формы на станках с ЧПУ и обрабатывающих центрах. Гидравлические токарные патроны способны сократить время рабочего на 50-70%, так как для замены заготовок не надо пользоваться ручными ключами, а достаточно один раз настроить силу зажима заготовки.![8-ми позиционная револьверная головка](https://www.prostanki.com/img/upload/uYSGgpAvRUpK4d_4265033310.jpeg)
8-ми позиционная револьверная головка
Увеличенное количество инструментов, что влияет на производительность и позволяет изготавливать более сложные детали. Смена инструмента происходит за 1-2 сек.Стандартная комплектация
- 3-кулачковый механический патрон
- Механическая задняя бабка
- 6-позиционная револьверная голова
- Местное освещение рабочей зоны
- Система ЧПУ Fanuc (Япония)
- Неподвижный центр
- Электромагнитный тормоз
- Автоматическая система смазки направляющих и ШВП
- Набор ключей и инструмента
- Кабинетная защита зоны обработки
- Передача информации через порт RS-232
Параметры обработки | |
Макс. диаметр обработки над станиной, мм | 630 |
Макс. диаметр обработки над суппортом, мм | 320 |
Макс. длина обработки, мм | 4000 |
Макс. диаметр прутка, мм | 90 |
Перемещения | |
По оси X, мм | 320 |
По оси Z, мм | 3735 |
Ускоренные перемещения по осям X / Z, м/мин | 4 / 8 |
Ширина направляющих, мм | 550 |
Шпиндель | |
Конус | 1:20 |
Диаметр отверстия шпинделя, мм | 100 |
Диаметр патрона, мм | 315 |
Исполнение патрона | механика, гидравлика |
Тип фланца шпинделя | C 11 (ISO 702/III) |
Количество диапазонов вращения шпинделя | 4 ступени |
Мощность главного привода, кВт | 11 |
Макс. частота вращения шпинделя, об/мин | 1000 |
Общие характеристики | |
Система ЧПУ | FANUC / Simens 808D |
Мощность помпы СОЖ, кВт | 0,37 |
Станина | цельнолитая станина (чугун) |
Подача | |
Диапазон поперечной подачи по оси X, мм/об | 1 - 4000 |
Диапазон продольной подачи по оси Z, мм/об | 1 - 6000 |
Точность | |
Точность позиционирования по осям X / Z, мм | 0,005 / 0,005 |
Повторяемость по осям X / Z, мм | 0,003 / 0,003 |
Задняя бабка | |
Исполнение | механика (гидравлика - опция) |
Конус пиноли задней бабки | MK5 |
Выдвижение пиноли задней бабки, мм | 240 |
Диаметр пиноли задней бабки, мм | 100 |
Револьверная головка | |
Количество инструментов, шт. | 6 (8 - опция) |
Размер сечения державки резца, мм | 25 х 25 |
Размер сечения державки расточного инструмента, мм | Ø 40 |
Габаритные размеры | |
Длина, мм | 3461 |
Ширина, мм | 2000 |
Высота, мм | 1800 |
Вес, кг | 4800 |
