Станок токарный с ЧПУ по металлу CKE 6163Z/3000
+7 (995) 888-07-13
Детальное описание
Станок с ЧПУ токарный по металлу предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы, сверление, зенкерование.
Обрабатываемый материал:
- сталь;
- чугун;
- легированные сплавы (нержавейка);
- цветные металлы и легкие сплавы.
Область применения
Прессовый вал - тяжелая промышленность
Прокатные валки - тяжелая промышленность
Промышленные стальные ролики - тяжелая промышленность
Детали автомобиля - автомобильная промышленность
Элементы двигателя - автомобильная промышленность
Распредвалы - автомобильная промышленность
БелАЗ - машиностроение
Комбайны Ростсельмаш - машиностроение
Перегружатель Caterpillar MH3295 - машиностроение

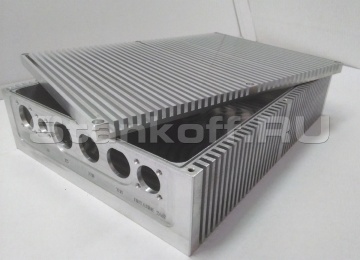

Алюминиевый корпус - приборостроение
Воздушный автомат - приборостроение
Высокоточные гироскопические приборы - приборостроение
ИЛ 76 - авиационная промышленность
Авиационный двигатель - авиационная промышленность
Корпус самолёта - авиационная промышленность
Башня Т-72Б - военная промышленность
ТОС-1А «Солнцепёк» - военная промышленность
ГШ-6-23 - военная промышленность
Автомобильный двигатель - двигателестроение
Турбореактивный двигатель - двигателестроение
Силовой агрегат автомобиля - двигателестроение
Схема обработки
Осевое сверление
Развёртывание
Наружное (проходное) точнение
Точение канавки
Точение фаски
Точение конуса
Точение торца
Резьбонарезание
Расточка
Накатка профиля
Конструктивные особенности
Литая станина
Литая станина усилена ребрами жесткости. V-образные закаленные и отшлифованные направляющие станины покрыты специальным покрытием Turcite-B для перемещения с минимальным износом и трением.
Автоматическая система смазки
Автоматическая система смазки направляющих и ШВП обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, что сокращает их износ, повышает плавность хода.
Бесступенчатая регулировка
Бесступенчатая регулировка скорости шпинделя позволяет производить регулировку оборотов шпинделя во всем диапазоне без остановки процесса обработки.
Револьверная голова - 6 позиционная
В стандартную комплектацию входит 6-ти позиционная револьверная головка, оснащенная муфтой для быстрой и плавной индексации инструмента. Смена инструмента происходит за 1 - 2 сек.
Шпиндельный узел
Шпиндель изготовлен по технологии и под контролем специалистов IBAG Швейцария.
Местное освещение рабочей зоны
Расположено в удобном для оператора месте. Светильники местного освещения соответствуют необходимым требованиям, выдвигаемыми условиями производства и гарантируют безопасность работника, способствуя созданию комфортных условий труда.
Механическая задняя бабка
Задняя бабка токарного станка с ЧПУ предназначена для закрепления и поддержания обрабатываемой заготовки. Обработка детали производится по всей длине относительно оси детали режущим инструментом. В заднюю бабку также можно установить инструменты для осевой обработки отверстий деталей, такие как сверла, зенкеры, развертки, метчики и др.
3-кулачковый механический патрон
Самоцентрирующие токарные патроны выполняются из стали и чугуна. Патроны предназначены для зажима деталей на станках токарной группы. 3-х кулачковые самоцентрирующиеся токарные патроны, имеют диаметр в диапазоне 80 - 400 мм.Дополнительные опции
Гидравлический патрон
Патроны 3-х кулачковые гидравлические предназначены для закрепления и обработки заготовок круглой и шестигранной формы на станках с ЧПУ и обрабатывающих центрах. Гидравлические токарные патроны способны сократить время рабочего на 50-70%, так как для замены заготовок не надо пользоваться ручными ключами, а достаточно один раз настроить силу зажима заготовки.
8-ми позиционная револьверная головка
Увеличенное количество инструментов, что влияет на производительность и позволяет изготавливать более сложные детали. Смена инструмента происходит за 1-2 сек.Стандартная комплектация
- 3-кулачковый механический патрон
- Механическая задняя бабка
- 6-позиционная револьверная голова
- Местное освещение рабочей зоны
- Система ЧПУ Fanuc (Япония)
- Неподвижный центр
- Электромагнитный тормоз
- Автоматическая система смазки направляющих и ШВП
- Набор ключей и инструмента
- Кабинетная защита зоны обработки
- Передача информации через порт RS-232
| Параметры обработки | |
| Макс. диаметр обработки над станиной, мм | 630 |
| Макс. диаметр обработки над суппортом, мм | 320 |
| Макс. длина обработки, мм | 3000 |
| Макс. диаметр прутка, мм | 90 |
| Перемещения | |
| По оси X, мм | 320 |
| По оси Z, мм | 2735 |
| Ускоренные перемещения по осям X / Z, м/мин | 4 / 8 |
| Ширина направляющих, мм | 550 |
| Шпиндель | |
| Конус | 1:20 |
| Диаметр отверстия шпинделя, мм | 100 |
| Диаметр патрона, мм | 315 |
| Исполнение патрона | механика, гидравлика |
| Тип фланца шпинделя | C 11 (ISO 702/III) |
| Количество диапазонов вращения шпинделя | 4 ступени |
| Мощность главного привода, кВт | 11 |
| Макс. частота вращения шпинделя, об/мин | 1000 |
| Общие характеристики | |
| Система ЧПУ | FANUC / Simens 808D |
| Мощность помпы СОЖ, кВт | 0,37 |
| Станина | цельнолитая станина (чугун) |
| Подача | |
| Диапазон поперечной подачи по оси X, мм/об | 1 - 4000 |
| Диапазон продольной подачи по оси Z, мм/об | 1 - 6000 |
| Точность | |
| Точность позиционирования по осям X / Z, мм | 0,005 / 0,005 |
| Повторяемость по осям X / Z, мм | 0,003 / 0,003 |
| Задняя бабка | |
| Исполнение | механика (гидравлика - опция) |
| Конус пиноли задней бабки | MK5 |
| Выдвижение пиноли задней бабки, мм | 240 |
| Диаметр пиноли задней бабки, мм | 100 |
| Револьверная головка | |
| Количество инструментов, шт. | 6 (8 - опция) |
| Размер сечения державки резца, мм | 25 х 25 |
| Размер сечения державки расточного инструмента, мм | Ø 40 |
| Габаритные размеры | |
| Длина, мм | 3461 |
| Ширина, мм | 2000 |
| Высота, мм | 1800 |
| Вес, кг | 4800 |
