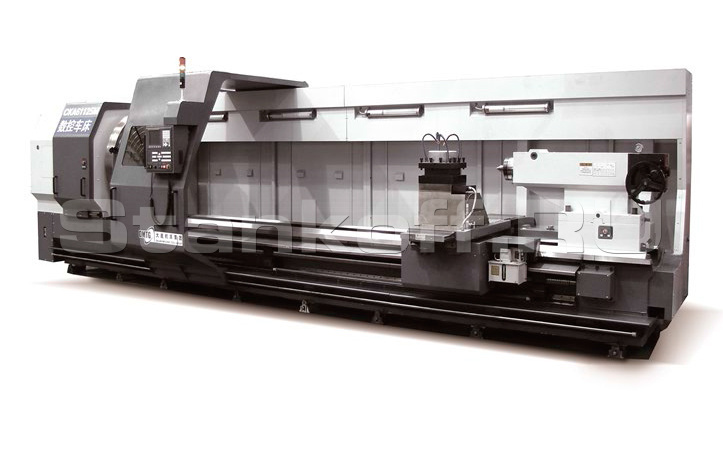

Тяжелый токарный станок с ЧПУ СКА 61125M
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Тяжелый токарный станок с ЧПУ СКА 61125M предназначен для черновой и получистовой обработки крупногабаритных деталей. Технические характеристики и жесткость конструкции станины, каретки, шпинделя станка позволяют полностью использовать возможность работы на высоких скоростях резания с применением резцов из быстрорежущей стали или оснащенных пластинами из твердых сплавов при обработке деталей из черных, легированных и цветных металлов. На данном станке производят силовое точение и расточку цилиндрических отверстий.
Отличительные особенности
- Станок является аналогом легендарного станка 16А50Ф3;
- Станки предназначены для силового точения — съем до 10 мм на сторону;
- Мощная цельнолитая станина с широкими направляющими обеспечивает высокую жесткость и виброустойчивость;
- На станке используется полузакрытая защита, отвечающая последним мировым тенденциям. При такой защите удобно загружать на станок крупногабаритные заготовки краном и выгружать готовые изделия;
- Мощный шпиндель с крутящим моментом до 6150 Нм;
- Закаленные отшлифованные направляющие со специальным покрытием Turcite-B для перемещения без износа и трения;
- Бесступенчатое регулирование скорости, переключение осуществляется системой ЧПУ;
- Двигатели и привода Fanuc (Япония).
Конструктивные особенности
Станина
Мощная цельнолитая станина с широко разнесёнными направляющими и дополнительными ребрами жесткости отлита из чугуна. Такая конструкция станины обеспечивает повышенную жесткость, виброустойчивость и способна выдерживать большие нагрузки. Возможна обработка деталей массой до 8 т. (при зажатии в центрах и люнетах).
Шпиндель
Шпиндель с электрическим сервомотором. Подшипники шпинделя – NSK Япония, высокие показатели стабильности. Скорость шпинделя меняется автоматически в большом диапазоне скоростей.
Привод по осям
Установлен точный планерный редуктор прямого подключения, вращающийся привод ШВП прямого подключения осуществляет высокоточное позиционирование.
Резцедержатель
На станке установлен резцедержатель с внутренним охлаждением и разбрызгиванием СОЖ, что повышает качество поверхности детали.
Задняя бабка
На станке установлена мощная задняя бабка, перемещение осуществляется протягиванием по направляющим. Опционально возможно установить электрический привод перемещения.
Система ЧПУ
По требованию устанавливается система ЧПУ FANUC Oi - Mate TD (Япония) или SIEMENS• тип - замкнутый;
• количество осей управления – 2 + шпиндель (2D);
• автоматические циклы резания одновременно по двум координатам;
• учет времени обработки и счетчик деталей;
• программирование деталей и радиуса;
• память на 63 программы, таблица инструментов на 64 позиции.
Транспортер для удаления стружки
Для удаления стружки установлен транспортер, производительностью 20 кг./мин.Дополнительные опции
Револьверная головка
Опционально возможно установить 8-ми позиционную револьверную головку, которая значительно расширяет возможности обработки. При установке 8-ми позиционной револьверной головки уменьшается диаметр обработки.| Максимальный диаметр устанавливаемой заготовки над станиной, мм | Ø 1250 |
| Максимальный диаметр обработки над станиной, мм | До 1250 |
| Максимальный диаметр обработки над суппортом, мм | Ø 880 |
| Диаметр 4-х кулачкового патрона, мм | Ø 1250 |
| Максимальная длина устанавливаемой заготовки, мм | 1500/2000/3000/4000/5000/6000 |
| Максимальная длина обработки, мм | 1400/1900/2900/3900/4900/5900 |
| Высота центров, мм | 625 |
| Ширина направляющих, мм | 755 |
| Диаметр отверстия в шпинделе, мм | Ø 130 |
| Конус шпинделя | Ø 140, 1:20 |
| Торец шпинделя | А2-15 |
| Диапазон скоростей вращения шпинделя, об./мин. | 2-500 (2-280 с патроном) |
| Количество инструмента, шт. | 4 |
| Сечение инструмента, мм | 40х40 |
| Перемещение по оси Х, мм | 640 |
| Перемещение по оси Z, мм | 1500/2000/3000/4000/5000/6000 |
| Конус задней бабки | МT #6 |
| Мощность главного привода электропривода, кВт | 22/26 |
| Диаметр пиноли задней бабки | Ø 200 |
| Выдвижение пиноли задней бабки, мм | 300 |
| Быстрые подачи по осям X/Z м/мин | 6/8 |
| Габаритные размеры (для РМЦ 3000 мм), мм | 7820х2520х2300 |
| Масса нетто (для РМЦ 3000 мм), кг | 16000 |
