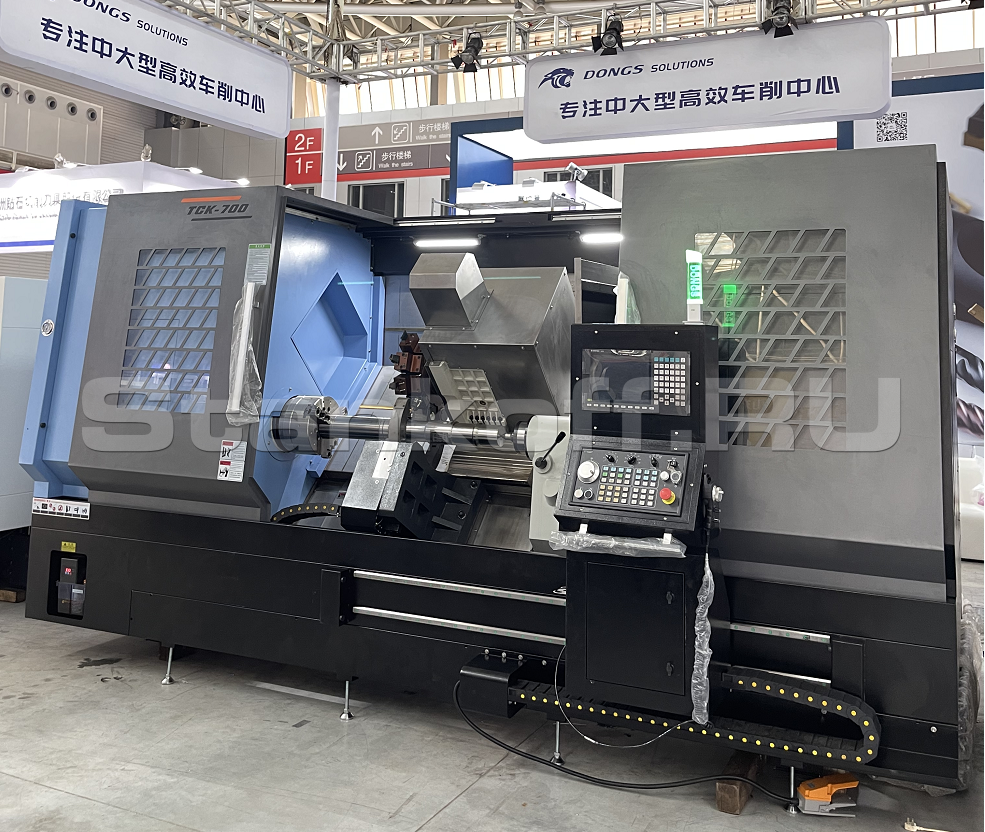

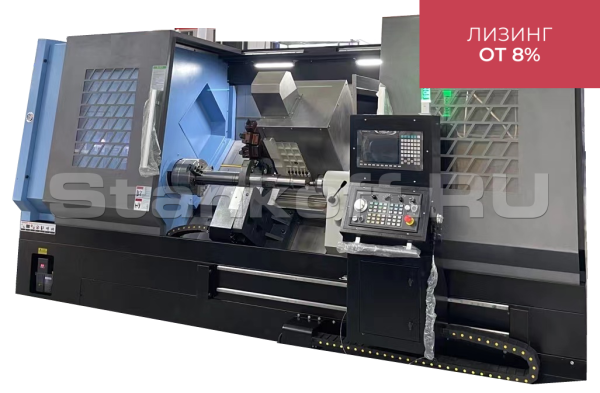

Токарный обрабатывающий центр MetalTec ТС 70x1000
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Токарный станок с ЧПУ - предназначен для производства различных типов металлических изделий. Данный тип станков широко используется на предприятиях металлообрабатывающей отрасли. Высокие технические характеристики станка и его надежность гарантированы за счет компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
Параметры точности
| Наименование | Стандарт завода | |
| Квалитет | IT 6 | |
| Округлость заготовки | 0,0025 мм/ d75 мм | |
| Постоянство диаметра обработки | 0,010 мм/ d150 мм | |
| Плоскостность заготовки | 0,010 мм/ d200мм | |
| Шероховатость обрабатываемой детали | Ra 1.6 мкм (внешний диаметр) | |
| Система управления лазерной резкой | Ra 3.2 мкм (поверхность дуги/конуса) | |
Комплектация
| Наименование | Производитель | Модель. | Страна производитель |
| Система управления | Fanuc | 0i-TF | Япония |
| Двигатель шпинделя | Fanuc | βip 30-8000 | Япония |
| XYZ – двигатели | Fanuc | βip 22-2000 | Япония |
| Двигатель приводного инструмента | Fanuc | βip 6-12000 | Япония |
| ШВП ось X | PMI | 5008 | Тайвань |
| ШВП ось Z | TBI | 6312 | Тайвань |
| Направляющие ось XZ | HIWIN (роликового типа) | 55 мм | Тайвань |
| Подшипник шпинделя | NTUS | P4 | Германия |
| Подшипник ШВП | NSK | P4 | Япония |

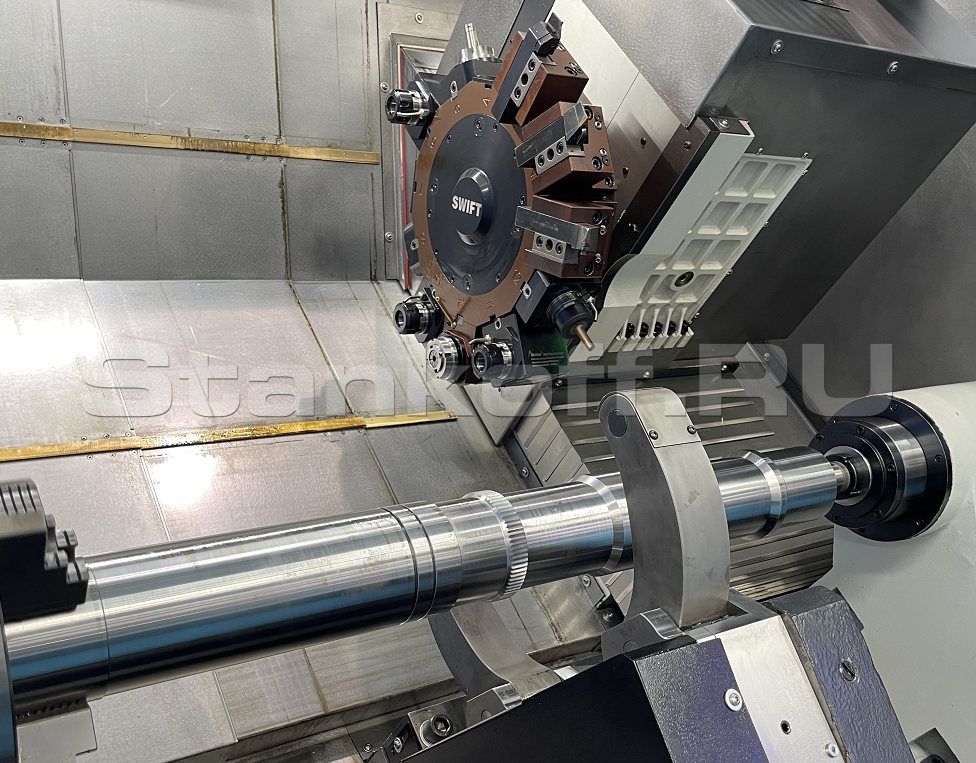

| Револьверная головка | XJK | BMT 65 | Тайвань |
| Приводные блоки | XJK | 2 шт.(осевой / радиальный) | Тайвань |
| Гидравлический патрон | KPT | 12 дюймов | Китай |
| Гидравлический люнет | KPT | 40-260 мм | Китай |
| Гидравлическая станция | ELLTE | 3 кВт | Китай |
| Стружечный конвейер | Ленточный | Китай |
| Максимальный диаметр над станиной | 760 мм | ||
| Максимальный диаметр над суппортом | 500 мм | ||
| Расстояние между центрами | 1000 мм | ||
| Система управления | Fanuc 0i-TF | ||
| Скорость вращения шпинделя | 2500 об/мин | ||
| Мощность мотора шпинделя | 15/20 кВт | ||
| Максимальный крутящий момент | 708NM | ||
| Торец шпинделя | А2-8 | ||
| Отверстие шпинделя | 88 мм | ||
| Проходное отверстие шпинделя | 75 мм | ||
| Диаметр патрона | 12дюймов | ||
| Револьверная головка | BMT 65 (12 позиций) | ||
| Размер устанавливаемого инструмента | 32х32 мм | ||
| Максимальный размер расточного инструмента | 50 мм | ||
| Поворот на 30 градусов | 0,15-0,2 сек. | ||
| Максимальная скорость вращения приводного инструмента | 6000 об./мин | ||
| Мощность двигателя приводного инструмента | 5,5 / 7,5 кВт | ||
| Люнет гидравлический | 40-260 мм | ||
| Задняя бабка | Гидравлическая программируемая | ||
| Диаметр | 150 мм | ||
| Ход пиноли | 200 мм | ||
| Конус пиноли | МТ6 | ||
| Перемещения по осям | X/Z (Y) | ||
| Перемещение по оси X | 350 мм | ||
| Перемещение по оси Z | 1000 мм | ||
| Перемещение по оси Y (на станках с осью Y) | 75 мм | ||
| Ускоренное перемещение по осям X/Z | 16/18,5м/мин | ||
| Мощность серводвигателей оси X/Y/Z | 3 кВт | ||
| Точность позиционирования X/Z | 0.008/0.011 | ||
| Точность повторного позиционирования X/Z | 0.004/0.005 | ||
| Общее энергопотребление | 35 кВт | ||
| Габаритные размеры оборудования в сборе | 4.5X2.3X2.55 | ||
| Вес станка | 7300/8000 кг. | ||
