Комплект фрез, напаянных пластинами твердого сплава, для изготовления окон с поворотно-откидной фурнитурой (брус 68x83)

Артикул: 101.02.00.00.000

Назначение:

• комплект предназначен для изготовления оконных блоков:
• с поворотно-откидной фурнитурой типа 12-18-9;
• сечение бруса 68x83 мм;
• с отливом Bug R 12.25 S;
• уплотнителем на створке Deventer Р4050 (GFAR125, GEFO С 472);
• с вертикальным и горизонтальным импостом.


Исполнение инструмента:

• инструмент предназначен для работы на универсальном оборудовании;
• фрезы напаяны пластинами твердого сплава (НМ);
• диаметр посадочного отверстия определяется оборудованием заказчика (d=32,40,50);
• предельная частота вращения фрез в работе 6000 мин 1;
• число зубьев Z=3;
• максимальный диаметр фрез, шипорезной группы - 272 мм;
• максимальный диаметр фрез профильной группы - 228 мм.


Комплектация:

• комплект поставляется в двух вариантах:
• малый комплект, состоящий из 27 фрез, одного фланцевого стакана и
• 18 дистанционных шайб.


Пооперационная сборка и настройка осуществляется самим потребителем;
полный комплект, состоящий из 16 блоков собранных на фланцевых стаканах и не требует пооперационной настройки (настройка производится на фирме изготовителя). В комплект входит 44 фрезы, 16 фланцевых стаканов и 30 дистанционных.

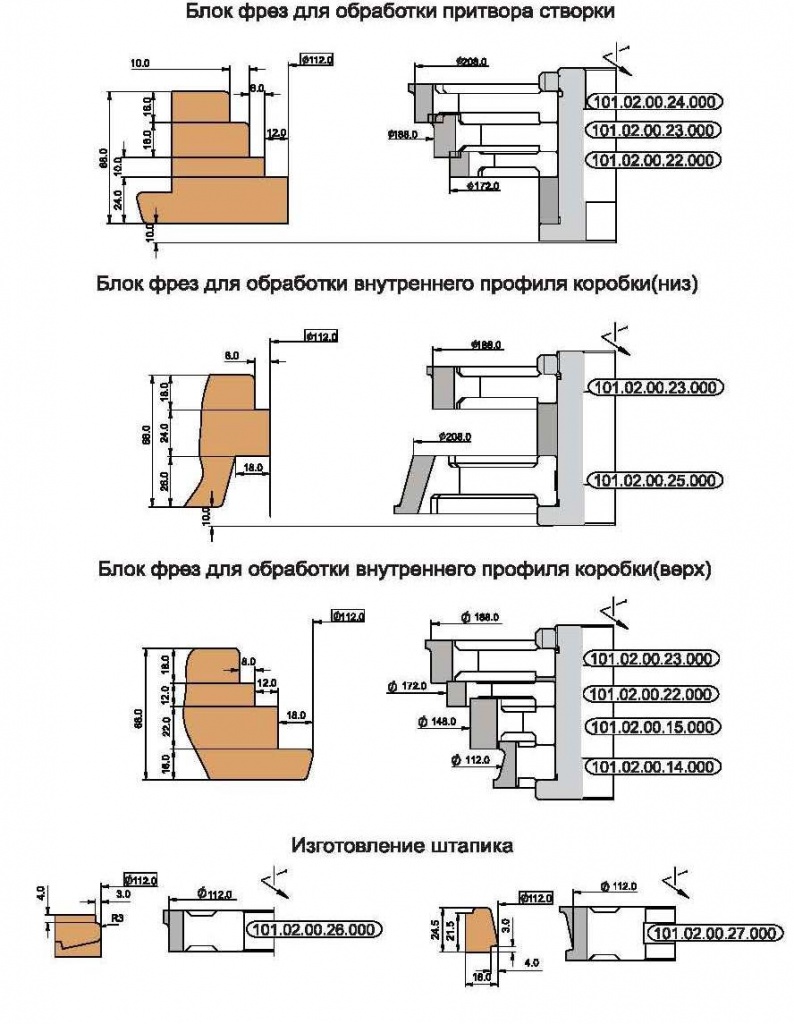

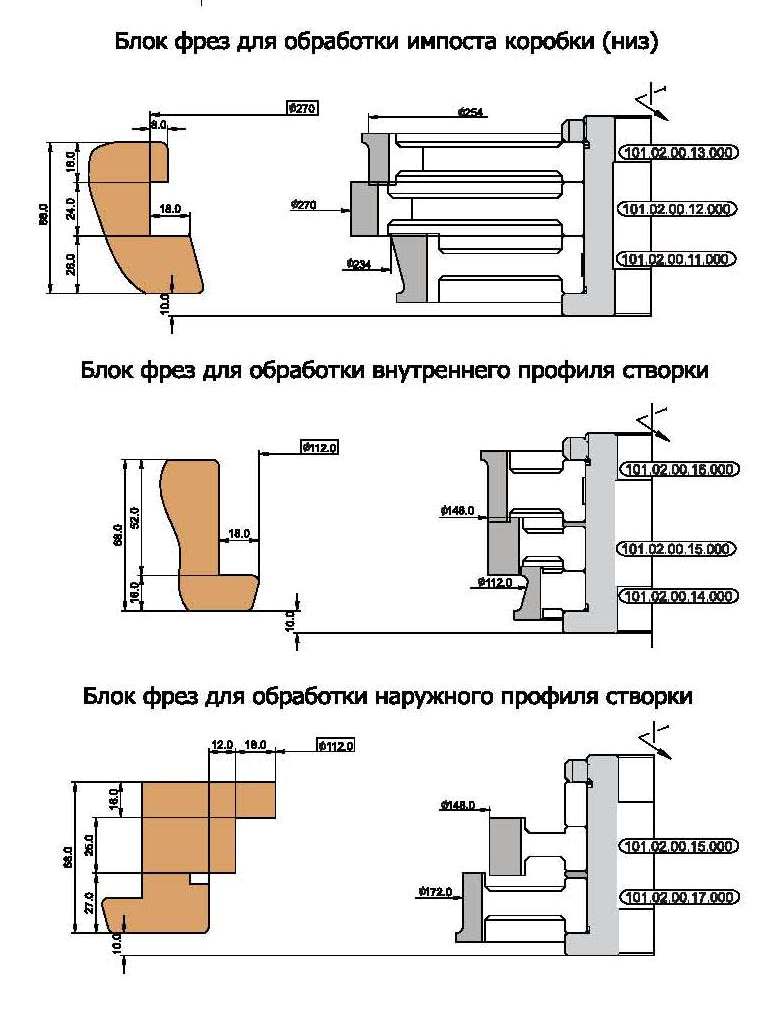

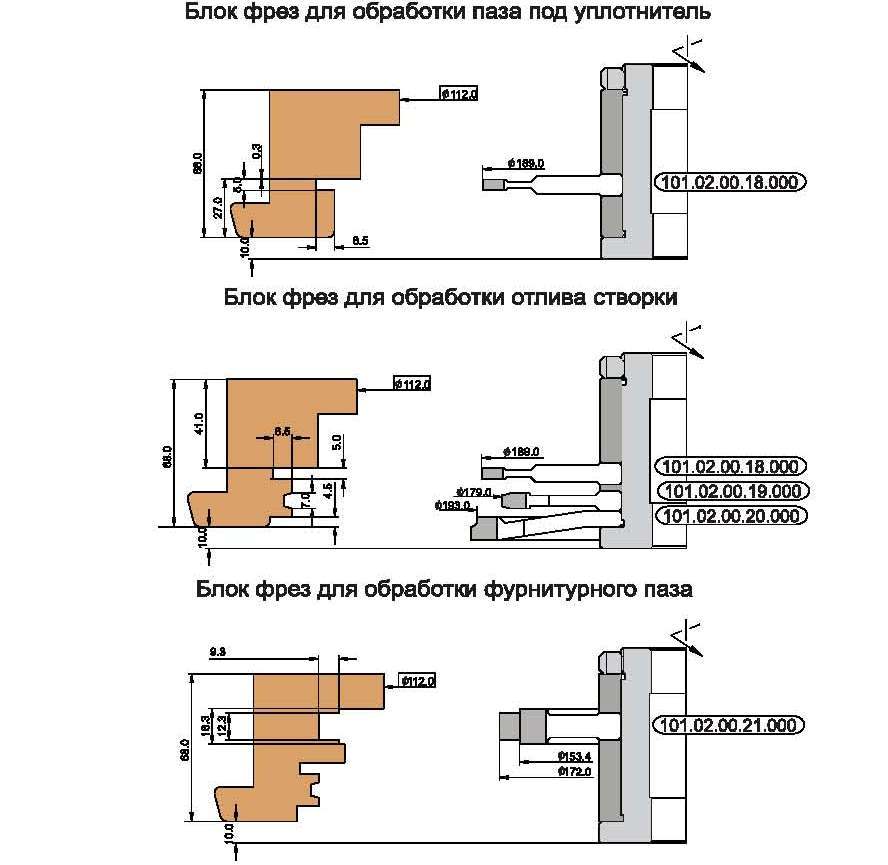

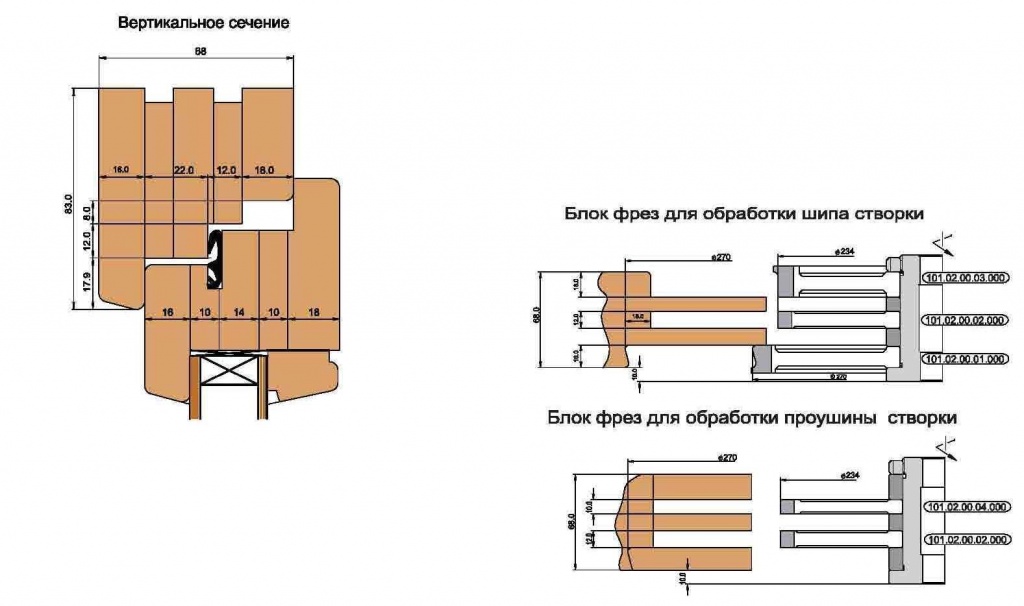

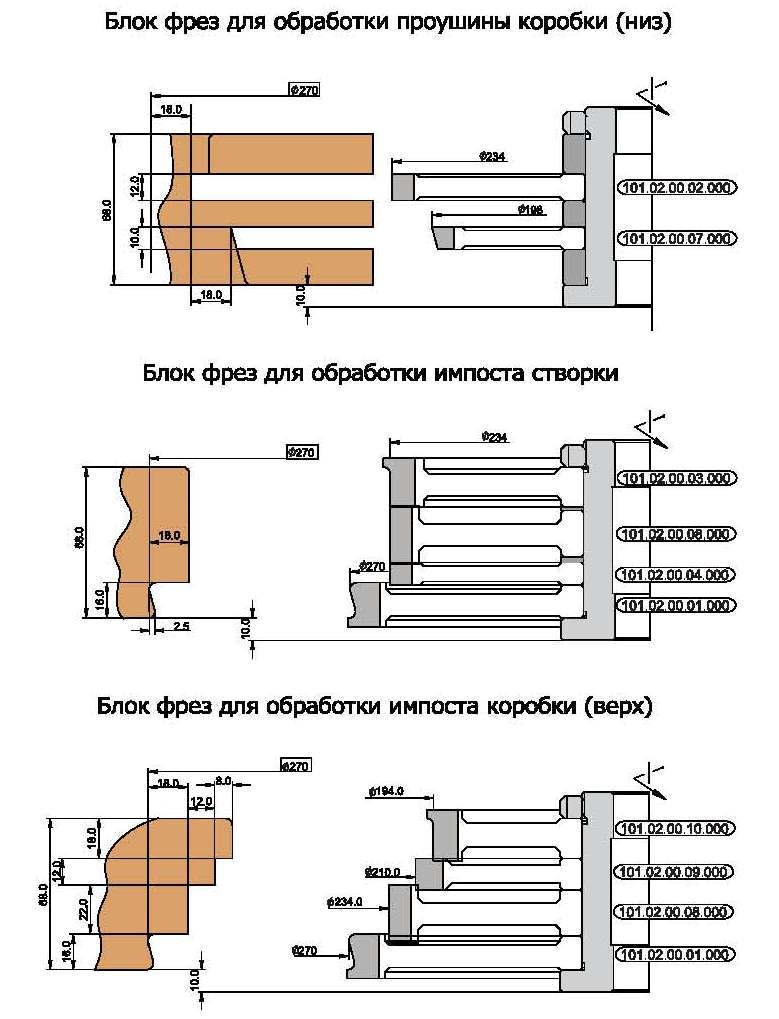

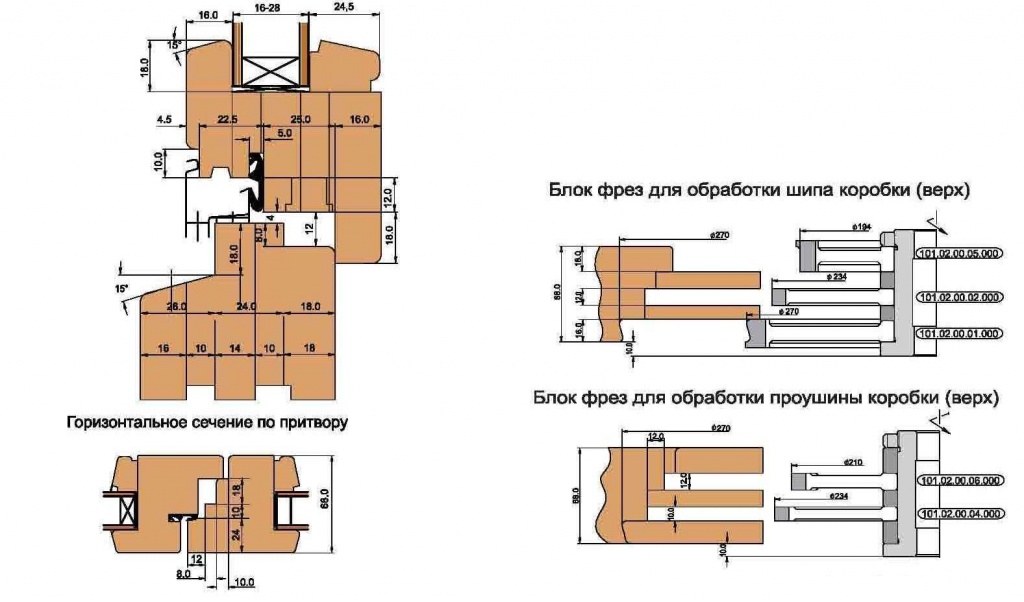

Схемы установки фрез:
