Комплект фрез, с механическим креплением ножей, для изготовления окон с поворотно-откидной фурнитурой и угловым соединением брусков под 45°

Артикул: 100.21.00.00.000

Назначение:

• с поворотно-откидной фурнитурой;

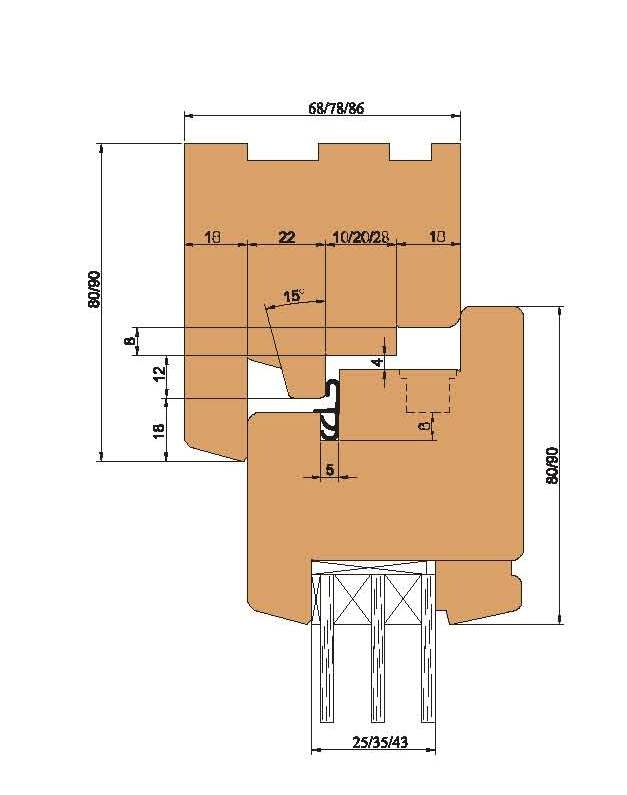

• сечение бруса 68/78/86x80/90;
• с уплотнителем на створке Deventer Р4050 (GFAR125, GEFO С 472);

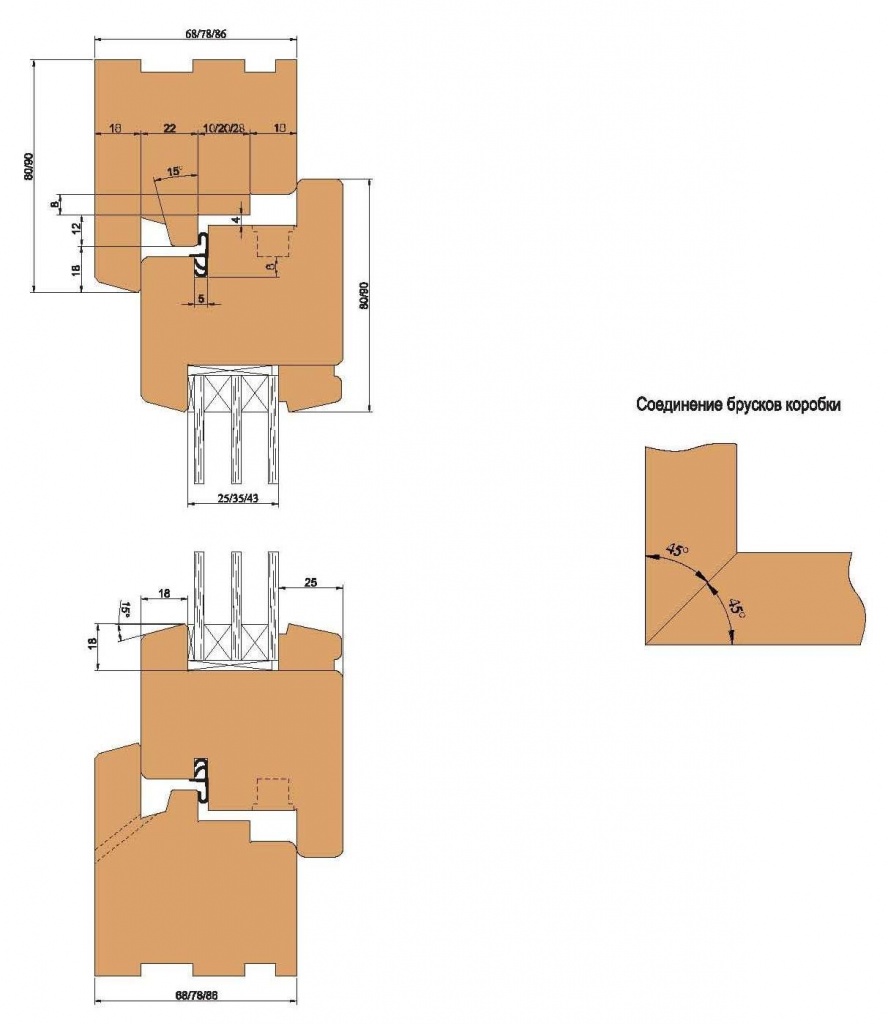

• с угловым соединением брусков 45°;
• профиль горизонтального и вертикального бруска коробки идентичен;
• отвод воды и вентиляция осуществляется через прорезы в нижнем горизонтальном бруске коробки;
• обработка некоторых профилей окна достигается путем установки (снятия) ножей на одном корпусе.


Исполнение инструмента:

• инструмент предназначен для работы на универсальном оборудовании с ручной и механической подачей;
• фрезы изготовлены с механическим креплением твердосплавных ножей и резцов;
• предельная частота вращения фрез в работе 4500 мин1;
• число зубьев Z=3.


Комплектация:

• базовый комплект - 9 фрез, пила, стакан и набор колец; расширенный комплект - 9 фрез, пила, стакан, кольца (базовый комплект) и 7 фрез для зашиповки створки и изготовления импоста рамы и створки.

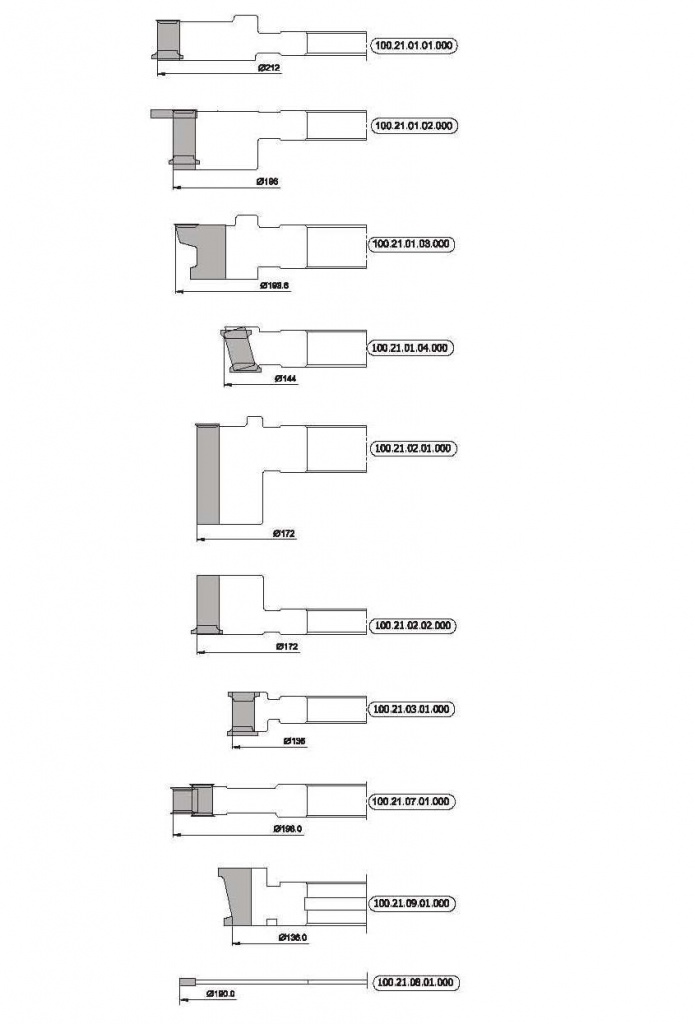

Комплект фрез для оконного блока с угловым соединением брусков коробки и створки под 45°:

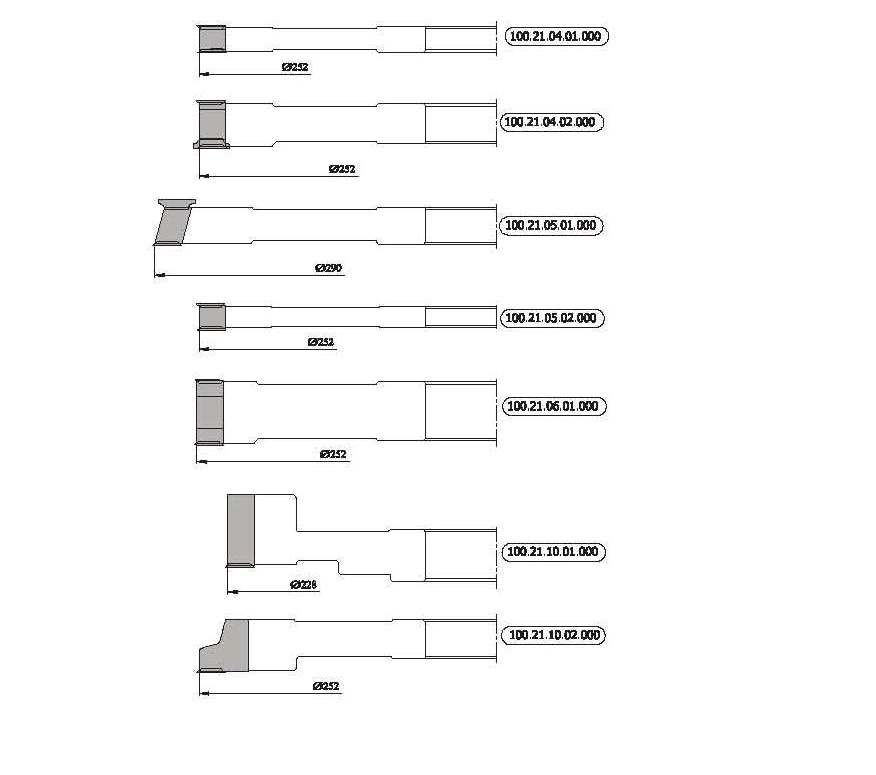

Дополнительные фрезы для шиповки створки, импоста рамы и створки:

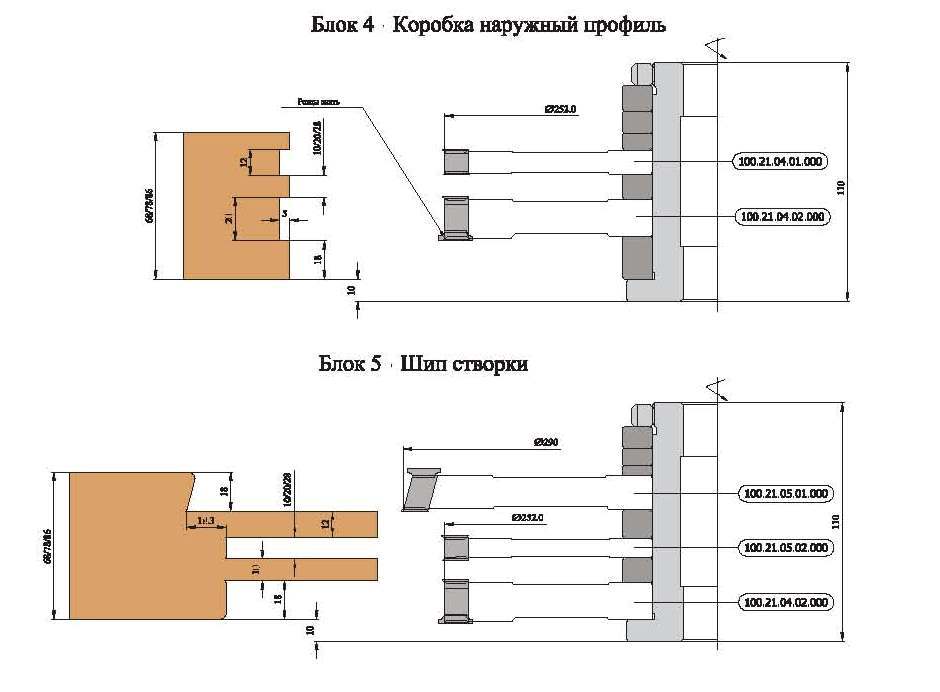

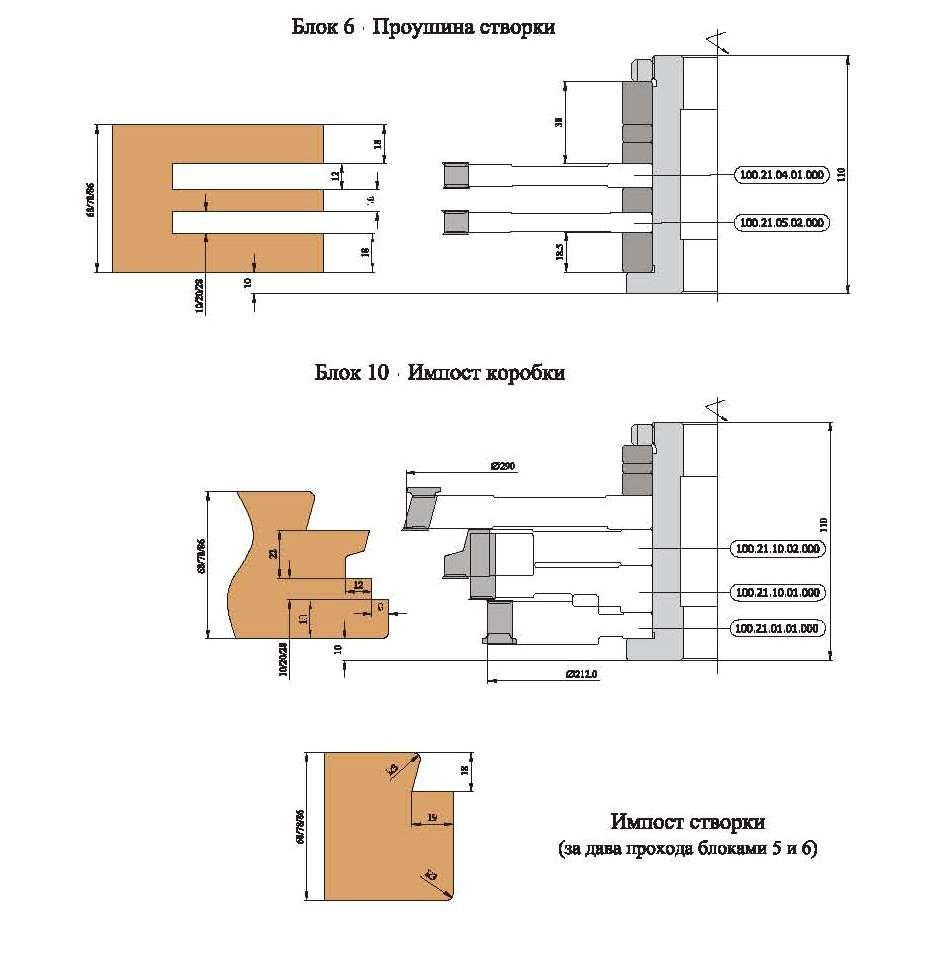

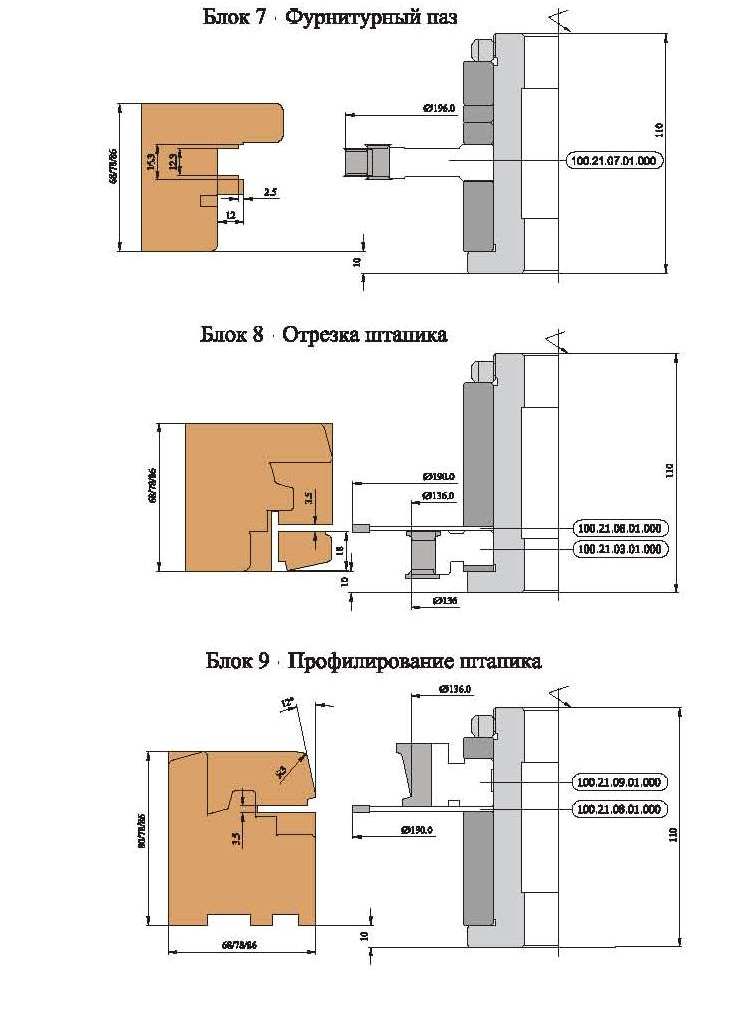

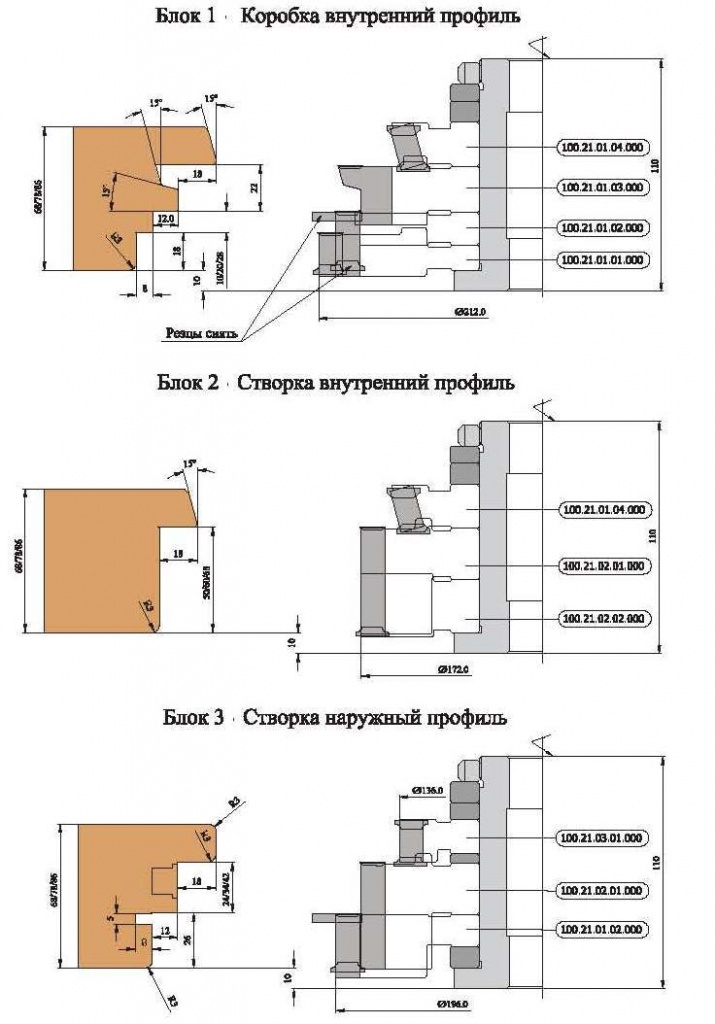

Базовый комплект. Схема обработки:

Дополнительный комплект. Схема блоков:
