Комплект фрез, с механическим креплением твердосплавных ножей, для изготовления «Евроокон» (сечение бруса 78х86)

Артикул: 100.11.00.00.000

Назначение:

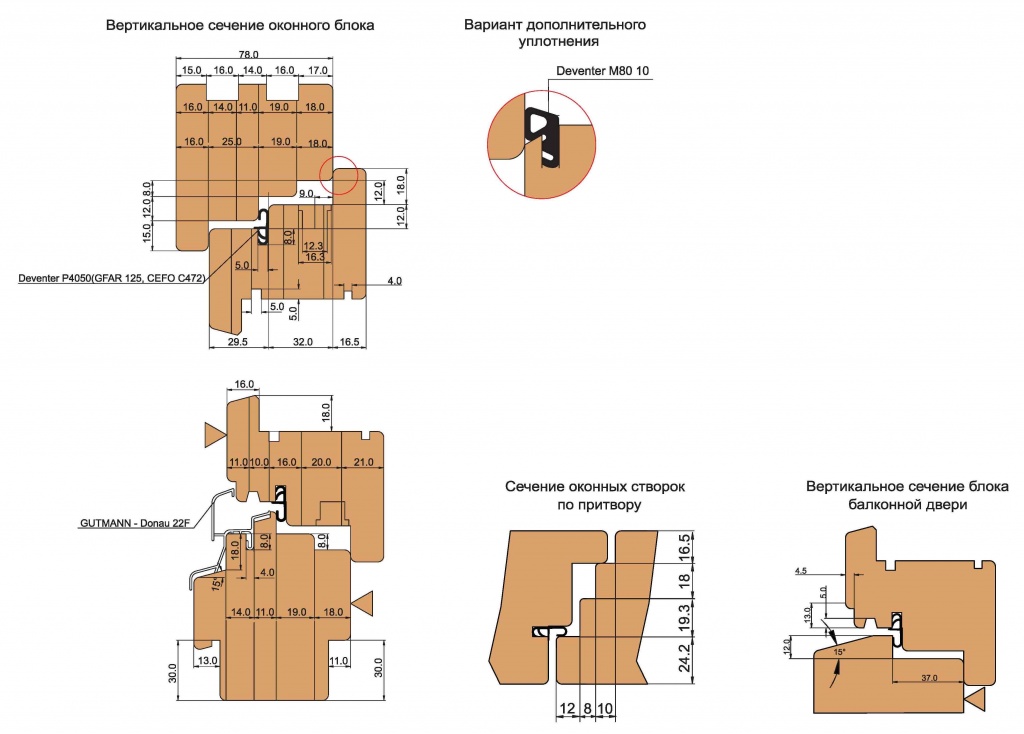

комплект предназначен для изготовления оконных блоков:

• с поворотно-откидной фурнитурой типа 12-18-9;
• сечение бруса 78x86;
• с 1 или 2-х камерными стеклопакетами толщиной до 36 мм;
• с отливом Gutmann - Donau 22 F
• с уплотнителем на створке Deventer Р4050 (GFAR125, GEFO С 472);
• с дополнительным уплотнителем на створке - Deventer М80 10.


Исполнение инструмента:

• инструмент изготовлен для работы в режиме механической подачи и предназначен для работы на угловых центрах и универсальном оборудовании с механической подачей;
• фрезы изготовлены с механическим креплением твердосплавных ножей и подрезателей;
• фрезы собраны на стаканы в блоки, имеют полную защиту от проворотов и полностью готовы к работе;
• диаметр посадочного отверстия стакана определяется оборудованием заказчика (d=32,40,50);
• обработка заданного профиля осуществляется за один проход;
• для удобства в работе предусмотрена нулевая настройка по высоте, а также нулевой диаметр;
• для нарезки шипов и проушин - диаметр 320 мм;
• для продольного профилирования - диаметр 130 мм;
• предельная частота вращения фрез 6000 мин1;
• число зубьев Z=3 для продольного профилирования и Z=3+3 для шипорезной группы.

Комплектация:

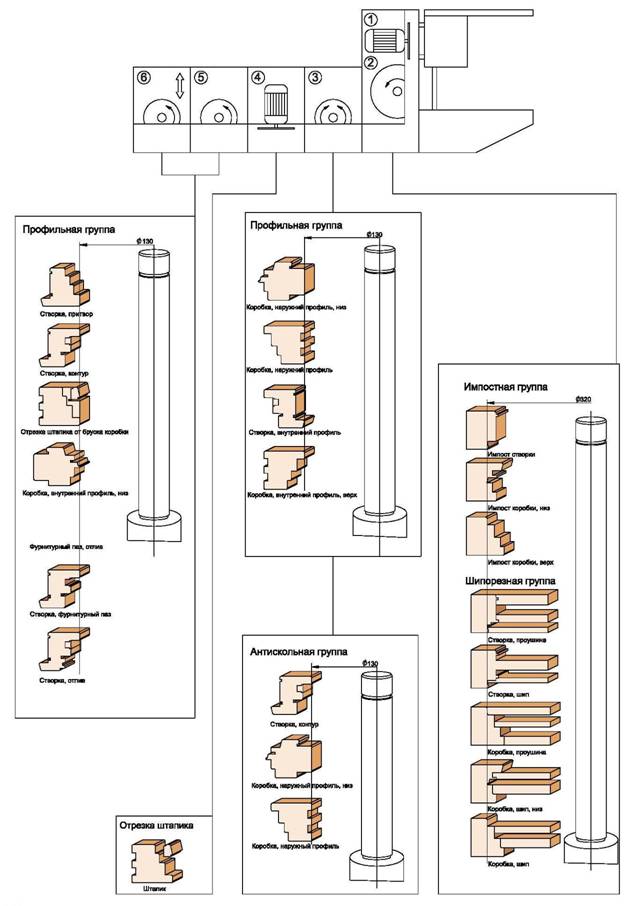

• базовый комплект (15 блоков) для изготовления коробки, створки и дополнительные блоки поставляемые по заказу потребителей.

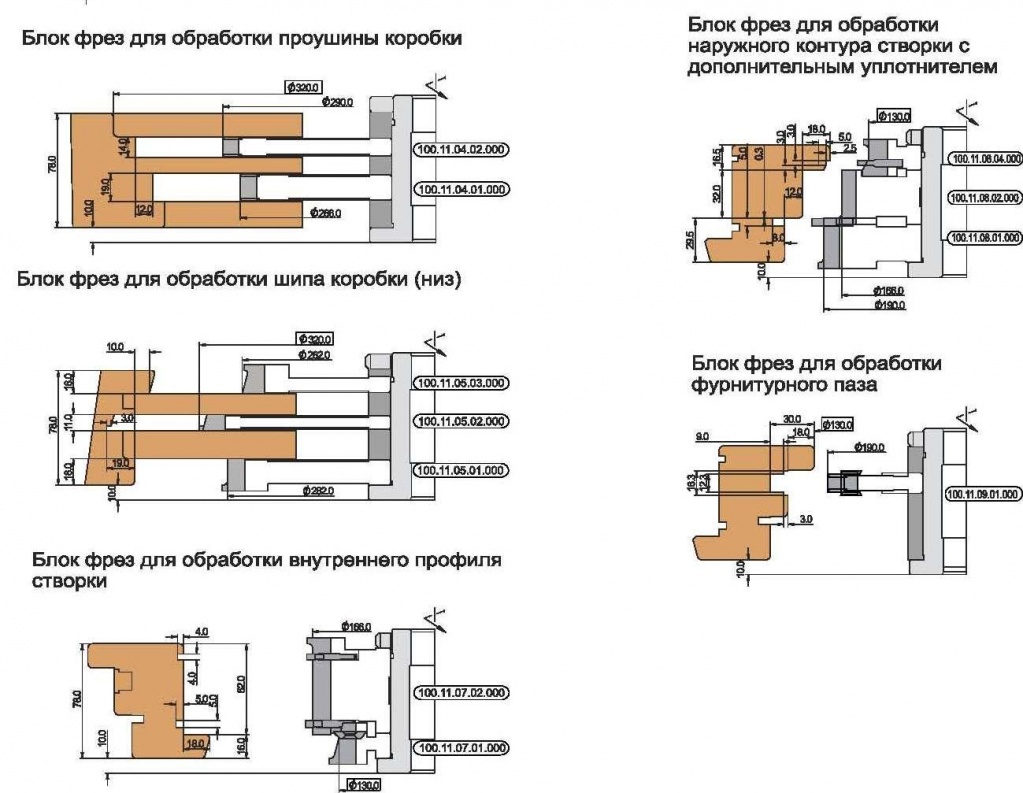

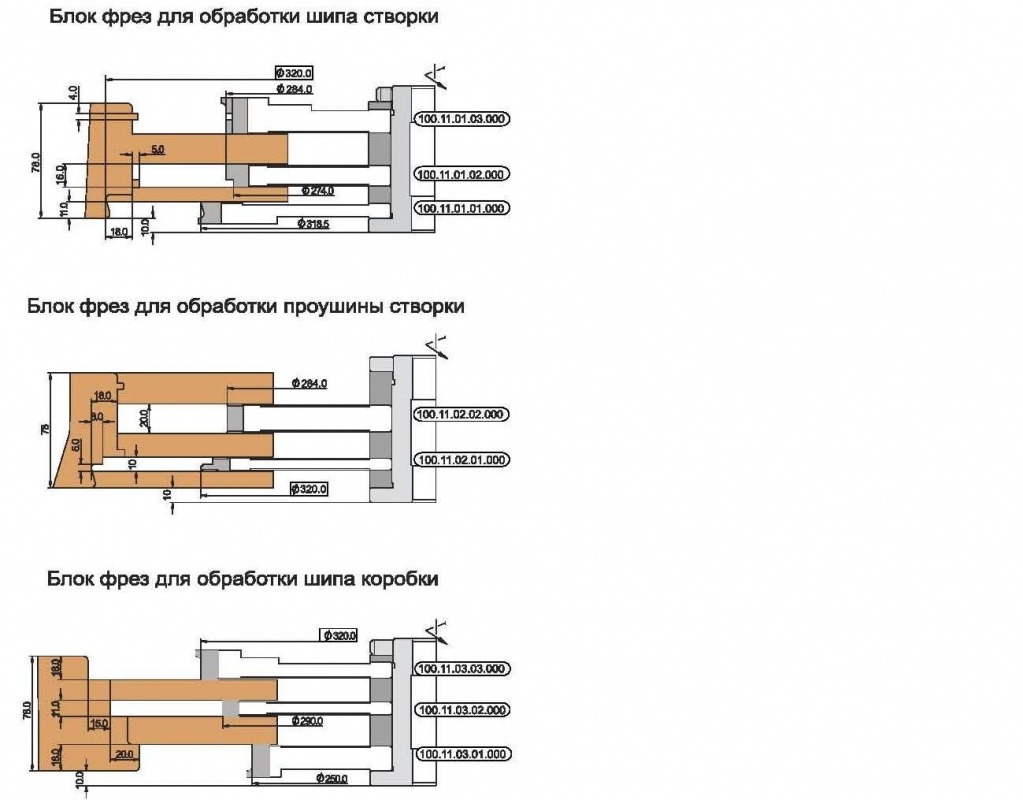

Базовый комплект. Схема блоков:

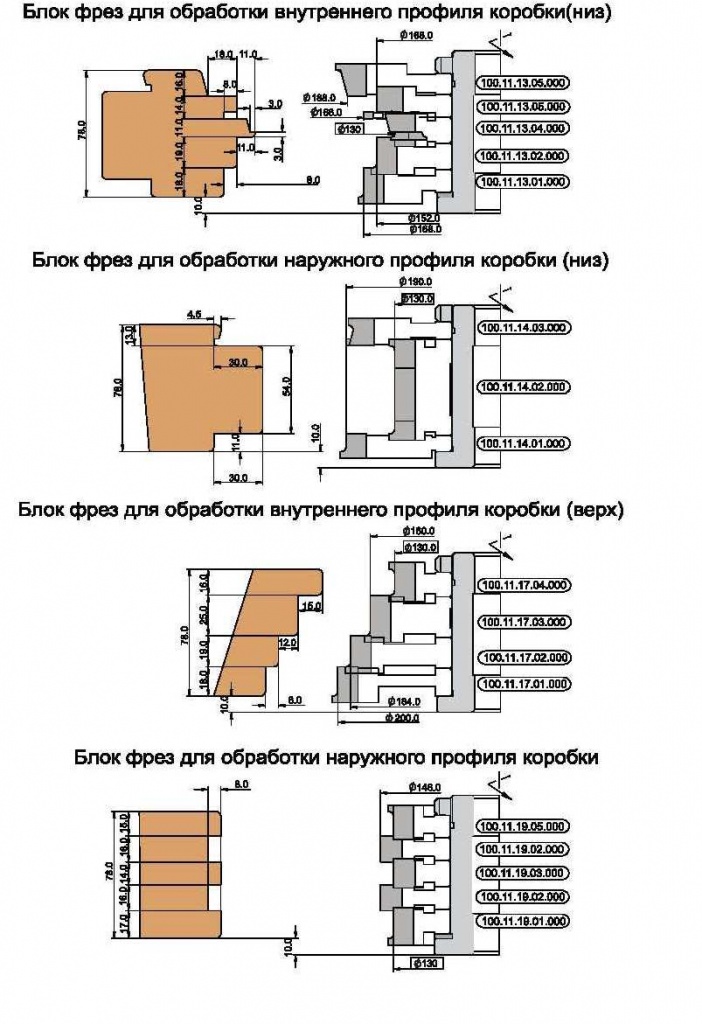

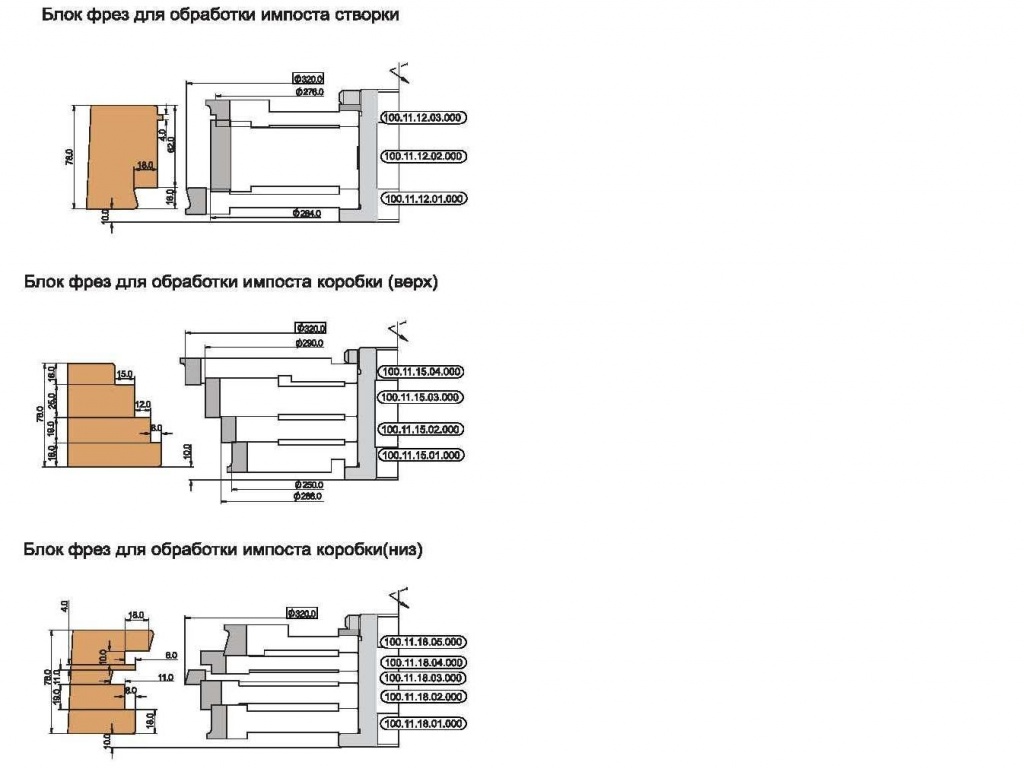

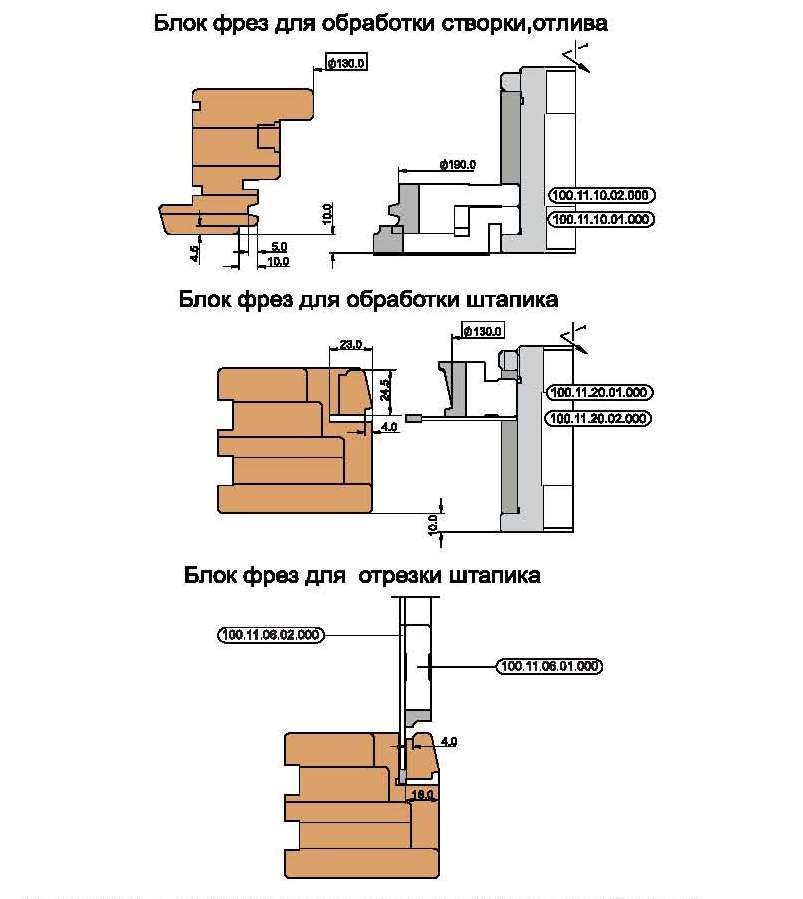

Базовый комплект. Схема блоков:

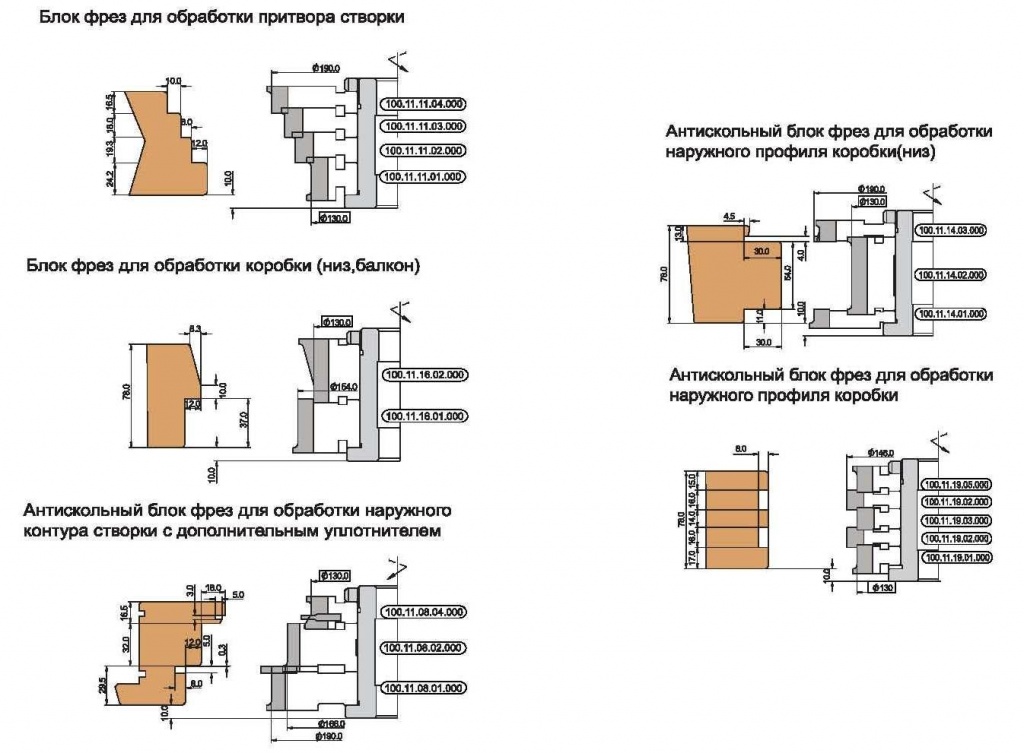

Дополнительные блоки:
