Комплект фрез, напаянных пластинами твердого сплава, для изготовления окна с поворотно-откидной фурнитурой

брус 68х83

Артикул: 100.06.00.00.000

Назначение:

• комплект предназначен для изготовления оконных блоков:
• с поворотной фурнитурой типа 12-18-9;
• сечение бруса 68x83 мм;
• с уплотнителем на створке Deventer Р4050 (GFAR125, GEFO С 472);
• с 1 или 2-х камерными стеклопакетами толщиной до 30 мм;
• с отливом Bug R 12.25 S.


Исполнение инструмента:

• инструмент изготовлен для работы в режиме ручной и механической подачи и предназначен для работы на универсальном оборудовании;
• фрезы напаяны пластинами твердого сплава. Режущие кромки шипорезной группы имеют тангенциальный угол разворота, что значительно повышает стойкость инструмента, чистоту обработки и снижает уровень шума;
• фрезы собраны на стаканы в блоки, имеют полную защиту от проворотов и полностью готовы к работе;
• диаметр посадочного отверстия определяется оборудованием заказчика (d=32,40,S0);
• обработка заданного профиля осуществляется за один проход;
• для удобства в работе предусмотрена нулевая настройка по высоте, а также нулевой диаметр;
• для нарезки шипов и проушин диаметр - 320 мм;
• для продольного профилирования диаметр -125 мм;
• предельная частота вращения фрез 6000 мин^;
• число зубьев Z=3 - для профильной и шипорезной групп.


Комплектация:

• 15 блоков, из них профильная группа - 7 блоков, шипорезная группа - 8 блоков;
• общее количество фрез 37 и 2 пилы;
• профильная группа 25 фрез;
• шипорезная группа 12 фрез.

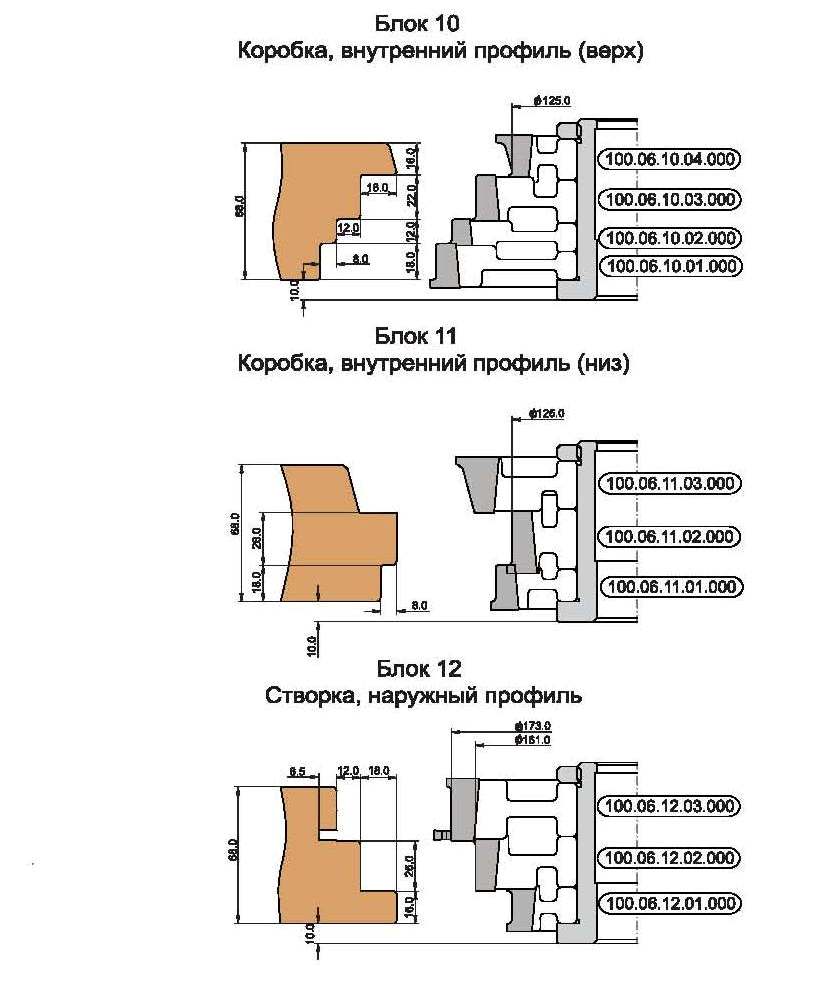

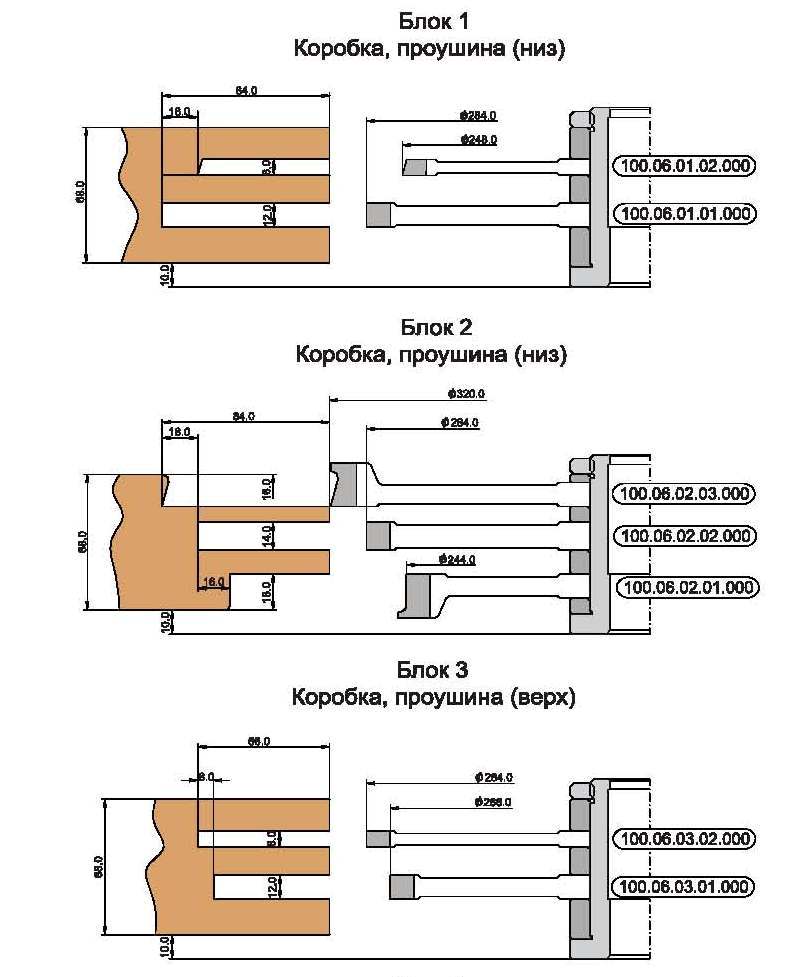

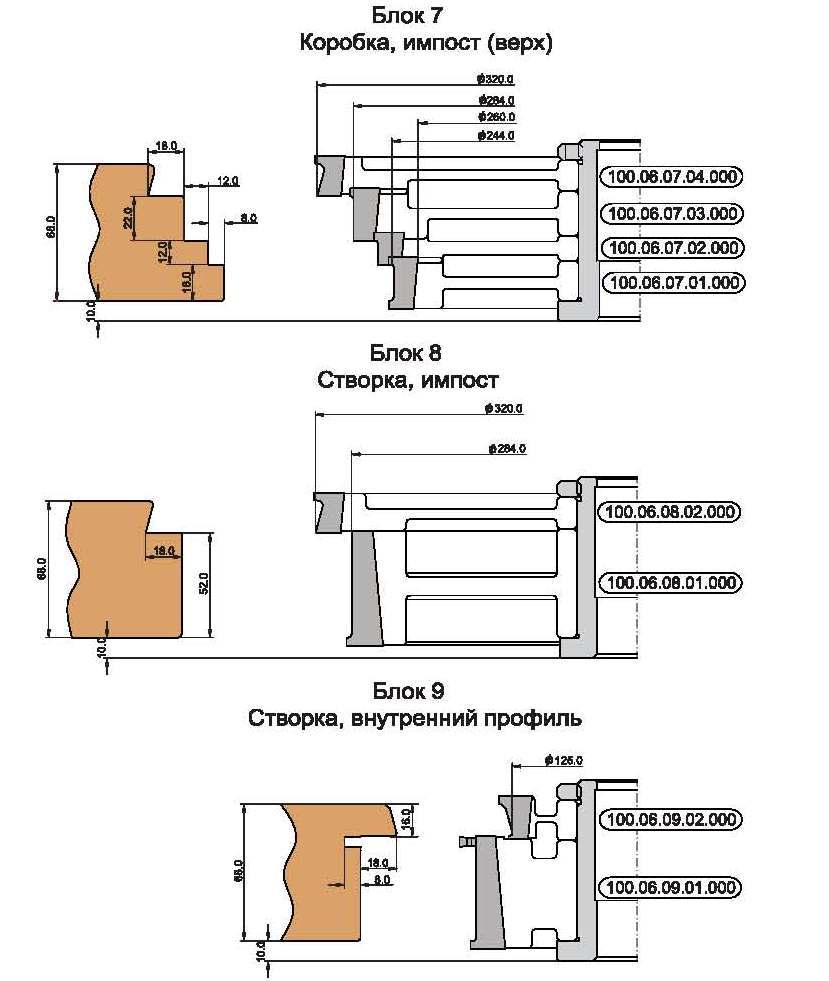

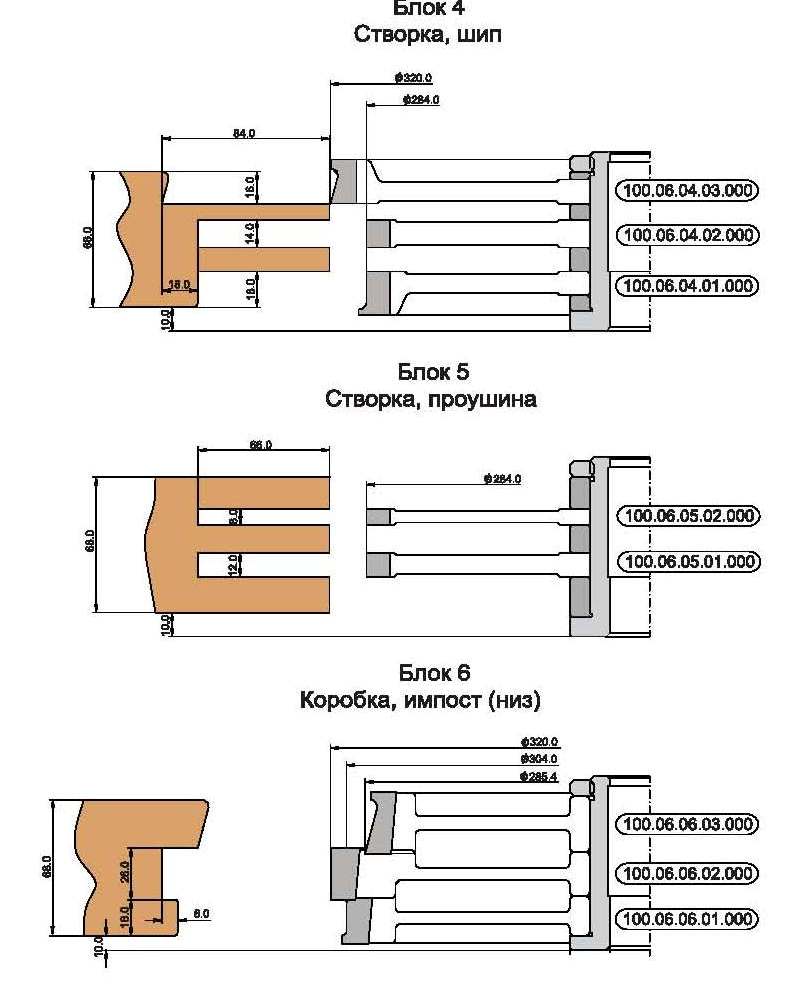

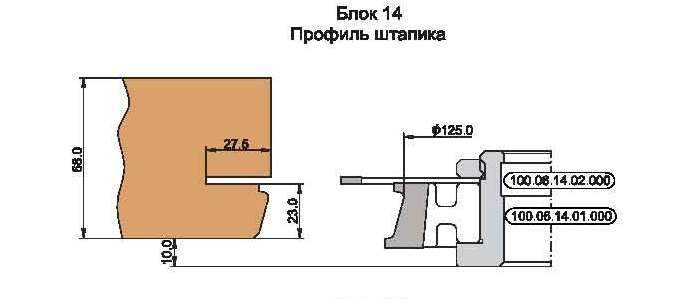

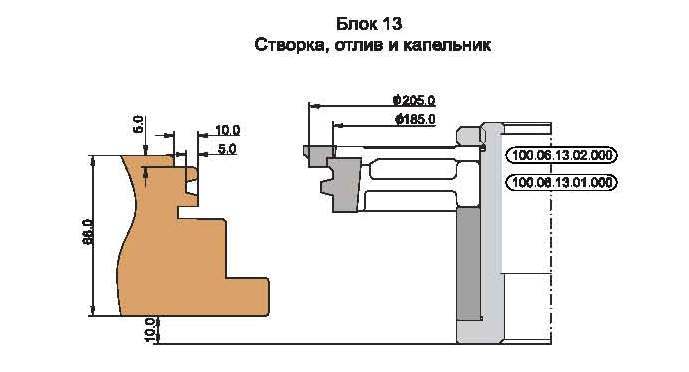

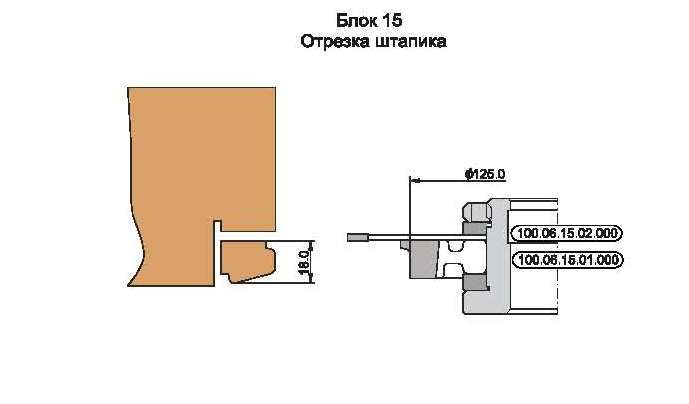

Схема размещения фрез и колец для изготовления оконных блоков со стеклопакетами с поворотно-откидной фурнитурой (шипорезная группа):
