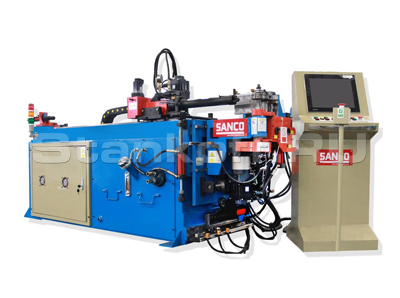

Автоматический трубогибочный станок SB-50CNC-DR-E-C-P
+7 (995) 888-07-13
Детальное описание
Полностью автоматический трубогибочный станок модели SB-50CNC-DR-E-C-P. Зажим, перемещение прижима, перемещение дорна, пробивка отверстий и отрезка трубы происходит за счёт гидравлики. Подача, поворот трубы и гибка трубы – за счёт сервоприводов.
Комплектация станка включает
- Програмное обеспечение Master Center (собственная разработка на базе Mitsubishi)
- Промышленный ПК с возможностью программирования через интегрированную CAM-систему NX
- Панель управления – LCD дисплей с функцией Touch Screen на 15 дюймов
- Метрическая система единиц
- USB порт
- Возможность подключения к интернету через 4G модем
- Устройство для гашения вибрации заготовки
- Комбинированное расширенное управление системой приводов, нулевая точка автоматически задается при запуске станка
- Аварийное отключение в автоматическом режиме не приводит к сбросу программы
- Позиционирование оси Y в автоматическом режиме для обеспечения качества заготовок
- Дорн
- Система охлаждения
- Удобный в обслуживании автоматический масляный насос
- Ножная педаль оператора страт/стоп
- Устройство поддержания давления в системе
- Система смазки сгибающего рычага (ручная)
- Набор инструментов для обслуживания
- Техническая документация на русском языке
- Два гибочных ролика с возможность гибки двух радиусов на одной заготовке в автоматическом режиме (R1/ R2) Оснастка для гибки труб
Ø16 мм, стенка 1 мм, сталь и нержавеющая сталь; R1=50 мм, R2=75 мм
Ø20 мм, стенка 1 мм, сталь и нержавеющая сталь; R1=50 мм, R2=75 мм
Ø22 мм, стенка 1 мм, сталь и нержавеющая сталь; R1=50 мм, R2=75 мм
Ø25 мм, стенка 2 мм, сталь; R1=50 мм, R2=75 мм
Ø33,5 мм, стенка 2,8 мм, сталь; R1=50 мм, R2=75 мм
Ø42,3 мм, стенка 2,8 мм, сталь; R1=75 мм, R2=100 мм
Ø48 мм, стенка 3 мм, сталь; R1=75 мм, R2=100 мм
Ø51 мм, стенка 1 мм, сталь; R1=75 мм, R2=100 мм
- Функция отрезки круглой трубы под 90 град. гидравлической пилой
- Функция пробивки отверстий
- Набор цанг 10 шт. (без отверстия)
Производители основных узлов
| Контроллер | SANCO(КНР) на базе Mitsubishi(Япония) |
| Гидравлика | Yuken(Япония) / 7 Ocean(Тайвань) / Guoseng(Тайвань) |
| Сервомотор | Mitsubishi (Япония) |
| Сервопривод | Mitsubishi (Япония) |
| Направляющие | ABBA (Тайвань) |
| Уплотнители | YCC (Тайвань) |
| Редуктор | PHT (Тайвань) |
| Электрические комплектующие | Schneider (Франция) |
| Датчики | Omron (Япония) |
| Максимальный размер изгибаемой трубы (мягкие стали), мм | Ø50х3 |
| Максимальный размер изгибаемой трубы (цветные металлы), мм | Ø50х5 |
| Максимальный размер изгибаемой трубы (нерж. Сталь), мм | Ø50х2 |
| Максимальный размер изгибаемого цельного прутка (мягкие стали), мм | Ø25 |
| Максимальный отрезаемый размер (круглое сечение), мм | Ø50х2 |
| Максимальное пробиваемое отверстие, мм | Ø11х2 |
| Сгибание трубы (R1 и R2) | сервопривод |
| Подача трубы | сервопривод |
| Поворот трубы | сервопривод |
| Зажим трубы | гидравлика |
| Перемещение зажима | гидравлика |
| Перемещение дорна | гидравлика |
| Скорость изгиба, град./сек | 0-120 |
| Скорость поворота заготовки, град./сек | 0-200 |
| Скорость подачи заготовки, мм/сек | 0-800 |
| Точность изгиба заготовки, град. | ±0,1 |
| Точность подачи заготовки, мм | ±0,1 |
| Точность при повороте заготовки, град. | ±0,1 |
| Максимальное давление, МПа | 16 |
| Уровень шума, дБ | ≤60 |
