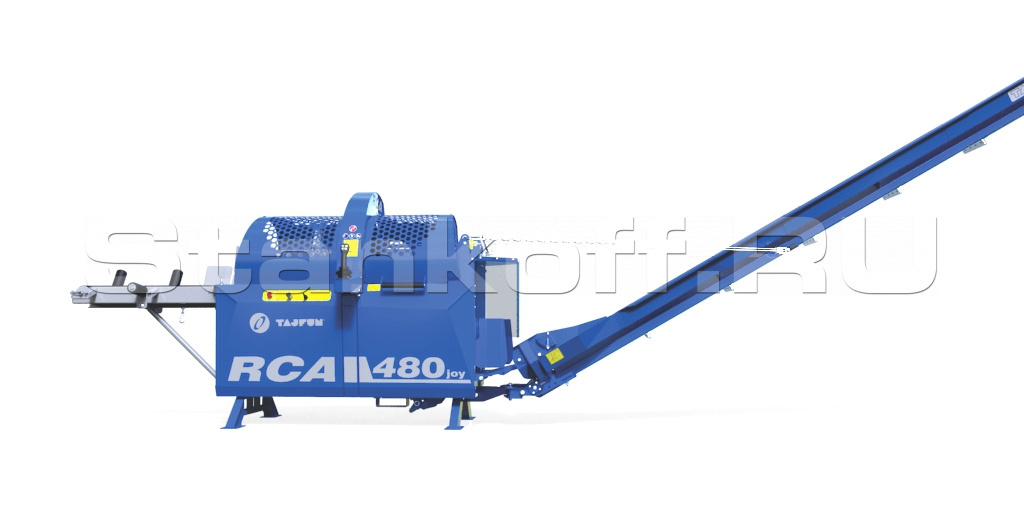

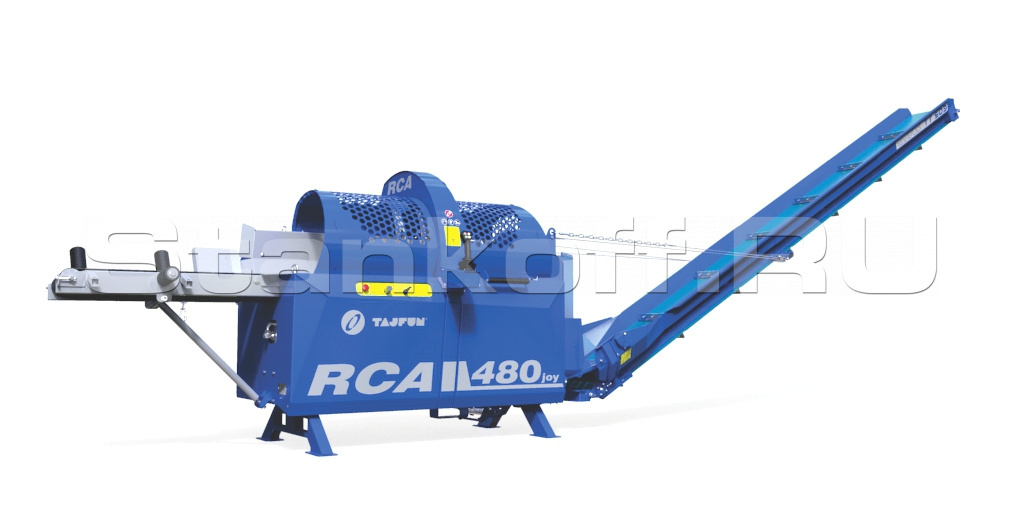

Процессор для производства дров Тайфун RCA-480 JOY

В наличии

Контакты

Сергей Русских

+7 (995) 888-07-14

Реклама Рекомендуем предложения

Процессор для производства дров Тайфун RCA-480 JOY Подробное описание и цена >>>

Автоматический процессор для производства дров Тайфун RCA-380E Подробное описание и цена >>>

Автоматическая дровокольная линия Тайфун RCA-400 JOY Подробное описание и цена >>>

Детальное описание

Автоматический станок предназначен для профессионального использования и заготовки дров в больших количествах. Дровокол выполняет две операции - торцовка бревна цепной пилой на заготовки заданных размеров и расщепление заготовок на 2,4,6,8 частей

Применение

Идеально подходит для частных лиц и предприятий занимающихся изготовлением дров на продажу, а так же для лесозаготовительных и деревоперерабатывающих компаний.

Принцип действия

Гидравлический загрузчик или подающая эстакада подает на рабочую высоту и далее бревно при помощи транспортирных роликов и подающей ленты направляется в распиловочную зону станка. Ограничитель длины регулирующий длину полена и передвигается приблизительно на 5 см навстречу бревну и когда процесс подачи закончен возвращается в свое исходное положение, тем самым предотвращая возможность заклинивания бревна. Достигнув упора бревно автоматически фиксируется специальным зажимом исключая переворачивание. Далее происходит распил цепной пилой. Во время всего цикла распила обе поворотные шторки держат чурак строго в горизонтальном положении. После окончания распила пильная цепь останавливается а шина цепи возвращается в исходное положение, одновременно с этим поворотные створки открываются, обеспечивая ровное направление падения отпиленной части в зону раскола, где установлены расколочный цилиндр и нож с массивным упором. Расколочный цилиндр с усилием до 15 тонн толкает чурак к ножу В зависимости от нужного размера колотых дров используются стандартные ножи на 6 или 8 частей. Далее поленья по ленточному транспортеру с регулировкой углов наклона и поворота направляются в приготовленное место.

Преимущества

Возможность комбинированой работы от ВОМ трактора или электропривода;
Джойстик! Все правление и все функциональные клавиши находятся в одном месте;
Гидравлическая регулировка высоты раскалывающего ножа;
Автоматическое зажатие бревна;
Диаметр обрабатываемых стволов до 40 см;
Удобная транспортировка;
Широкий выбор дополнительного оборудования.

Конструктивные особенности

Трехточечное крепление и работа от ВОМ трактора/электропривода.

Можно использовать как стационарно как и навесное оборудование к трактору

Рычаг управления

Все основные функциональные клавиши данного процессора для производства дров (левая и правая загрузка, распиливание на чураки, раскол чураков на поленья, регулировка высоты ножа и его положения и т.д.) находятся на одном рычаге управления (джойстике), который удобно располагается на передней стенке станка.

Массивная тяжелая конструкция

Массивная тяжелая конструкция обеспечивает жесткость конструкции, надежность эксплуатации и долговечность станка.

Подающий конвейер

Подающий конвейер длиной 2,0 метра позволяет надежно базировать бревна на транспортерной ленте. Гидропривод конвейера обеспечивает плавную подачу бревен в зону обработки.

Пильная шина

Торцевание в нужный размер за счет пильной шины, которая обеспечивает надежность работы и простоту эксплуатации. Остановка пильной цепи происходит сразу же после того как распил закончен с помощью муфты.

Автоматический зажим бревна

Зажим бревна происходит автоматически. Предотвращается его вращение, что обеспечивает правильное падение отпиливаемой части в емкость для раскола. Прижим бревна осуществляется гидравлически.

Упор для ножа

Упор для ножа выполнен из толстой стали, что позволяет надежно позиционировать нож. Подъем ножа осуществляется гидравлически.

Ограничитель вылета бревна

Ограничитель вылета бревна точно регулирует длину получаемого чурбака, обеспечивающее свободное падение в зону раскалывания. Длина вылета свободно регулируется от 200 до 500 мм с шагом 50мм, в зависимости от необходимой длины получаемых дров.

Транспортер

Транспортер для отвода дров имеет длину 5 метра и настраивается на необходимый угол наклона за счет лебедки. Также регулируется поворот влево/вправо +/- 15 Скорость движения транспортера регулируется бесступенчато. Натяжение ленты гидравлическое.

Решетка для опилок

Решетка для опилок, располагается между ножом для раскола и транспортером. Обеспечивает удобство эксплуатации и препятствует засорению транспортера.

Масляный радиатор

Масляный радиатор гарантирует надежную работу дровокола при высоких температурах.

Дополнительные опции

Подающая эстакада RN5000S

Решает проблему ускоренной и эффективной подачи бревен на дровокольный станок для дальнейшей переработки на дрова, тем самым повышая производительность самого станка. Для работы эстакады используется гидравлическая система станка (RCA), причем для управления предусмотрены уже существующие рычаги на станке. Работу всего комплекса может обеспечивать один оператор.

Мобильный опилкоотсос ХЕ 10 М

Предназначен для удаления опилок из дровокольного станка Тайфун ВСА, чтобы обеспечивать его беспрепятственную работу. Опилки перемещаются из дровокольного станка ВСА по трубке диаметром 140 мм к вытяжному устройству (опилкоотсосу), а затем по трубке диаметром 120 мм на место, определяемое пользователем (вытяжная трубка является гибкой, ее длина составляет 5 метров).
Опилкоотсос ХЕ 10 М отличается компактностью, транспортабельностью (вес 39 кг) и исключительной эффективностью ВЫТЯЖКИ. При использовании ЕР 12 опилкоотсос возможно подключить напрямую к нему. Опилкоотсос мобилен, что позволяет пользователю легко перемещать его в пределах производственной площадки.

Решётка для очистки дров SP10

Ширина х длина х высота - 535х1065х329, Вес - 25,4 кг

Гидравлический подъемник для бревен DM 1511 M

Подъемник подсоединяется к процессору с помощью гидравлических шлангов, управление им осуществляется оператором непосредственно со станка. С помощью подъемного механизма - вилы поднимаем бревно(длиной до 6 м) на рабочую высоту станка и затем перемещаем его в зону пиления. За перемещение бревна отвечают два металлических ролика, вращающиеся синхронно с подающей лентой станка (вращение возможно в обе стороны). Использование гидравлического подъёмника DM 1511 M значительно повышает скорость загрузки бревен, что в свою очередь способствует повышению производительности дровокольной линии.

Гидравлический подъемник для бревен DM 2000

Служит для подъема бревна на рабочую высоту станка (плоскость подающей ленты). Большим преимуществом подъемного стола является то, что его рабочая высота может регулироваться от 900 до 1050 мм, и, таким образом, он совместим со всеми моделями дровокольных станков Тайфун. Три приводных ролика подъемного стола DM 2000 М, вращающихся синхронно с подающей лентой станка, способствуют четкой и слаженной подаче более крупных и тяжелых бревен.

Электропривод EP 12

Дополнительное оборудование для RCA 400 JOY, предназначенное для работы от электричества 380 В.
Мощность электродвигателя, кВт - 12; 1500 об/мин; 50 Гц; 3 фазы,
Обороты ВОМ, об/мин - 430,
Вес, кг - 211

Дополнительные расклинивающие ножи

Дополнительные расклинивающие ножи на 4, 6, 8, 12, 16 частей.

Длина полена, см	25 - 50
Примерная производительность, м³/час	10
Диаметр бревна, см	10 - 48
Нож	Oregon 24˝, b="1,5 мм
Цепь	3/8˝Oregon DURAICUT
Сила раскола, кН	250 (25 тонн) - две скорости
Рабочая высота станка, если транспортер под углом 45°, см	315
Необходимая мощность трактора, кВт	30 (для транспортировки от 70 до 80)
Входная скорость карданного вала, об/мин	400 - 430
Транспортер	Складной двухступенчатый транспортер длинной 5м с автоматической гидравлической системой натягивания ленты, и регулировкой скорости
Ширина ленты, см	43
Скорость ленты (регулируется бесступенчато), м/с	0 - 0,8
Рабочее положение (ДхШxВ), мм	6930 x 1600 х 3800 (под углом 45°)
Положение для транспортировки (ДхШxВ), мм	2420 x 1600 x 2670
Вес станка с транспортером, кг	1300 + 210
