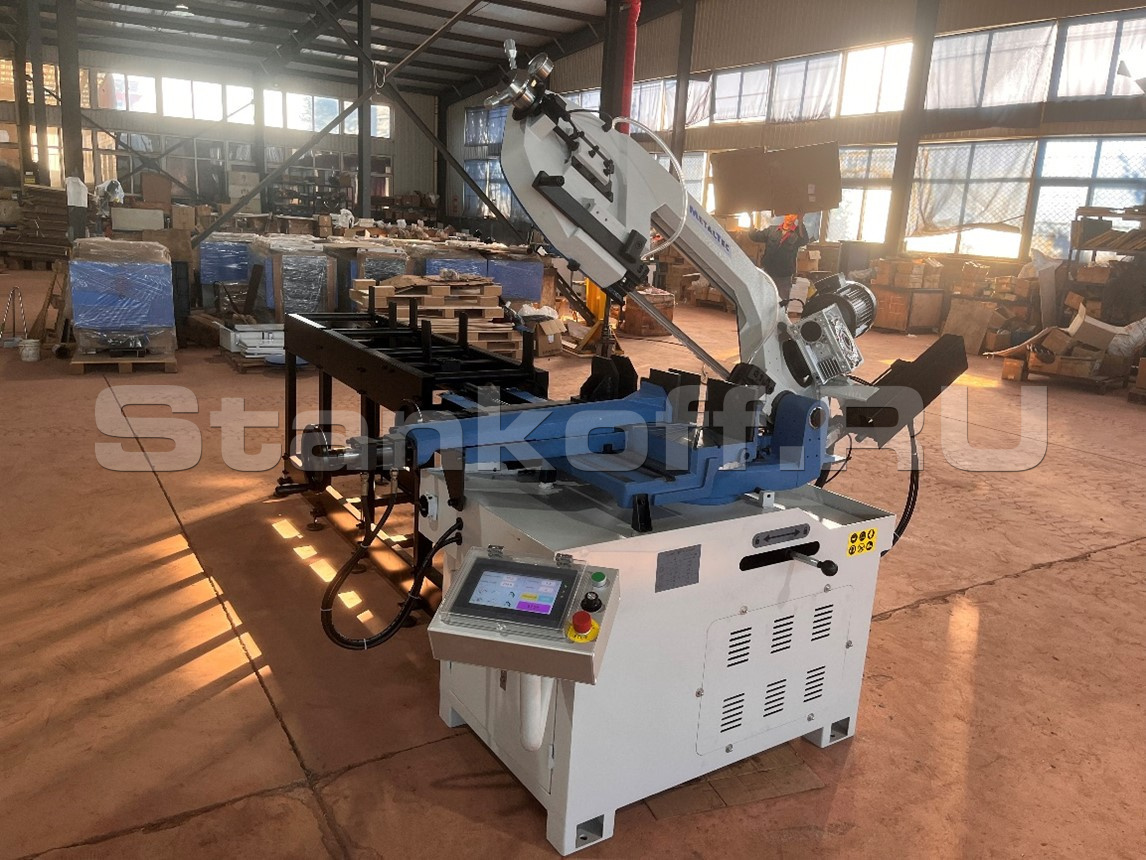

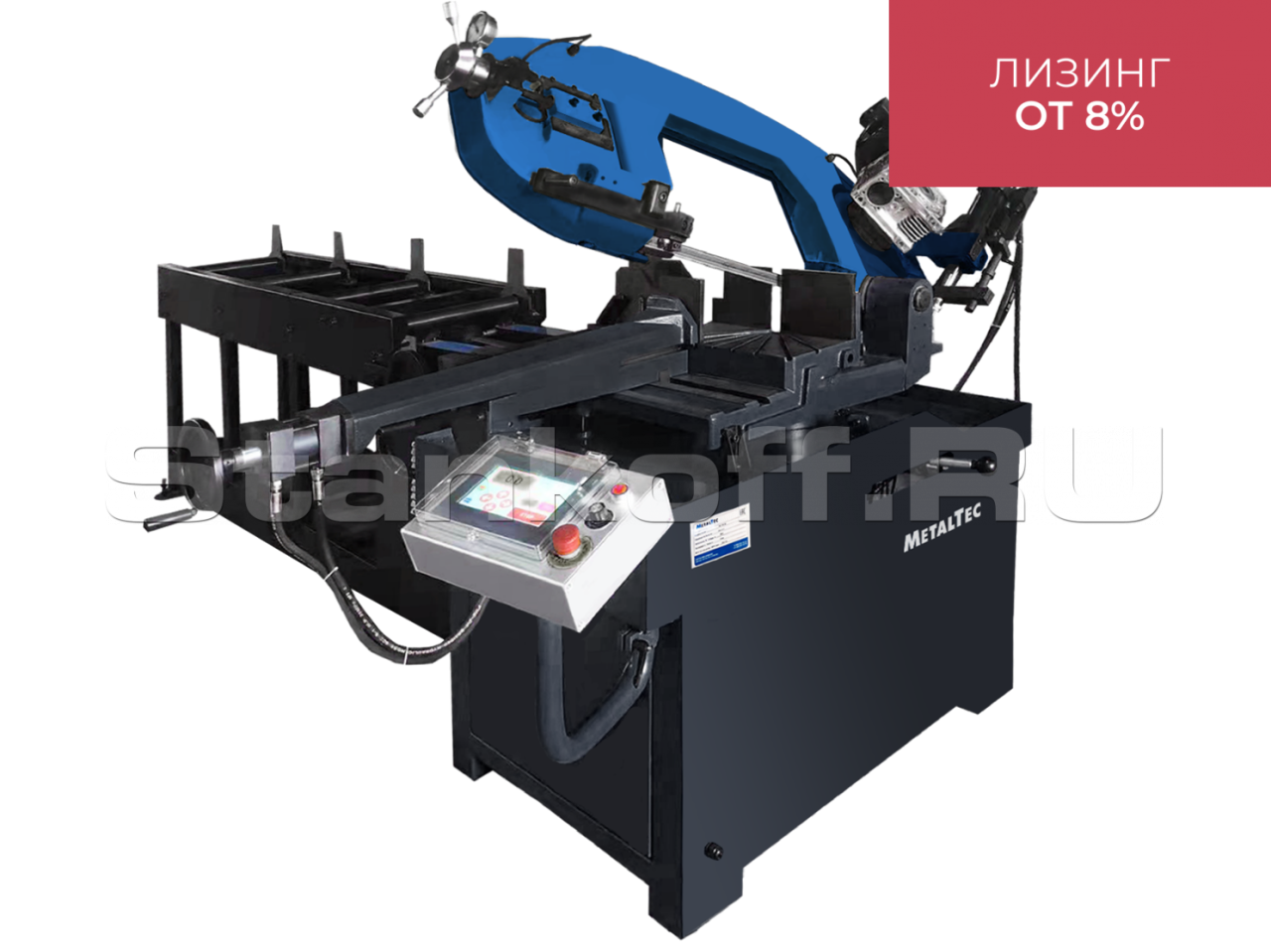

Автоматический ленточнопильный станок для резки металла MetalTec BS 270 FA
Детальное описание
Автоматический ленточнопильный станок MetalTec BS 270 FA - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама.
Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается и поднимается автоматически, а надежный механизм имеет возможность регулировки скорости опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества
- Автоматическое опускание и подъем пильной рамы – позволяет повысить производительность, качество резки и безопасность при работе.
- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность резки под разными углами – до 45 (60) - позволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.
Область применения
Автоматические ленточнопильные станки, применяются на крупных и средних производствах при мелкосерийном, серийном производстве:
- при распиле сортового проката при последующей токарной обработке
- при распиле металлического профиля и труб, под разными углами, для последующей сварки конструкции.
- при распиле металлических заготовок на заготовительных производствах и базах (труб, профилей, прутков и т.д.)
Схема обработки материалов
![WUw9wUrRuC.jpg](https://www.prostanki.com/img/upload/YryDki7t8SfbHJ_5610705711.jpeg)
Стальные трубы
![LYgUqJlDLF.jpg](https://www.prostanki.com/img/upload/tQUxDfuwq5m2Fn_9705667361.jpeg)
Стальной профиль
![Стальной пруток](https://www.prostanki.com/img/upload/qoUbxGEkR37ilx_4935288263.jpeg)
Стальной пруток
![Двутавровые балки](https://www.prostanki.com/img/upload/923ixIbEgveH8n_5240669646.jpeg)
Двутавровые балки
![Прокат различной формы](https://www.prostanki.com/img/upload/oKJLpt0IDiuR1Z_9845236729.jpeg)
Прокат различной формы
![LIpXPBEYBB.jpg](https://www.prostanki.com/img/upload/6CKn5dIyQokee3_2436425998.jpeg)
Швеллер
Конструктивные особенности
![Рольганг для подачи и заготовок](https://www.prostanki.com/img/upload/LDU6Pbp14esAjx_9076414841.jpeg)
Рольганг для подачи и заготовок
Станок оснащен рольгангом для подачи заготовок.Длина – 2 450 мм
Макс продвижения за один цикл подачи – 500 мм
Точность подачи – 0,2 мм
![Переставные гидравлические тиски](https://www.prostanki.com/img/upload/noPVo5DNZFF6dQ_7720523414.jpeg)
Переставные гидравлические тиски
Переставные гидравлические тиски осуществляют продвижение заготовки в автоматическом режиме для дальнейшей подачи в зону резки.После окончания цикла резки, основные тиски разжимаются, при этом переставные тиски зажав заготовку продвигают ее на заданную длину для дальнейшей резки. После чего основные тиски зажимают заготовку и станок начинает новый цикл резки. Данные операции осуществляются в автоматическом режиме.
![Регулировка положения пильной рамы](https://www.prostanki.com/img/upload/35p98z0hkZzcFi_2269665854.jpeg)
Регулировка положения пильной рамы
Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка.Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании.
![Быстрая смена инструмента](https://www.prostanki.com/img/upload/DElVaWBesHzEmX_6255699917.jpeg)
Быстрая смена инструмента
Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе.![Надежные гидравлические тиски](https://www.prostanki.com/img/upload/M6ysSfssOmSrf8_7180026981.jpeg)
Надежные гидравлические тиски
Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся гидравлической системой, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.![Жесткая и массивная станина](https://www.prostanki.com/img/upload/QO4V9FgCwLWVbp_4540049255.jpeg)
Жесткая и массивная станина
Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.![Управляемые направляющие с подшипниками](https://www.prostanki.com/img/upload/GyLjzhqKhjR91s_3104749104.png)
Управляемые направляющие с подшипниками
Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).![Поворотная пильная рама – автоматическое опускание и подъем](https://www.prostanki.com/img/upload/CIEctAk0CJ0wx3_7872674981.png)
Поворотная пильная рама – автоматическое опускание и подъем
Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации.Возможность поворота пильной рамы делает работу на станке более удобной и позволяет распиливать заготовки под различными углами.
Пильная рама автоматически опускается и поднимается, делая процесс резки автоматизированным.
![Гидрозаполенный тензометр для контроля натяжения ленточного полотна](https://www.prostanki.com/img/upload/QiSUQ9fEi0rOq2_8824930593.jpeg)
Гидрозаполенный тензометр для контроля натяжения ленточного полотна
Гидрозаполенный тензометр для контроля натяжения ленточного полотна, позволяет точно осуществить натяжение, предотвратив от разрыва полотна. Благодаря этому, также увеличивается ресурс инструмента и повышается точность и стабильность пиления.![Двухточечная подача СОЖ](https://www.prostanki.com/img/upload/fY0FymOCAFuxYu_4246403459.jpeg)
Двухточечная подача СОЖ
Двухточечная подача СОЖ, значительно повышает качество резки, а также способствует более эффективному отводу стружки из зоны резания, что препятствует преждевременному износу режущего полотна.Мощность двигателя, Вт | 1500 (380 В) |
Мощность двигателя гидравлики, Вт | 750 (380 В) |
Размеры пильного полотна, мм | 3160 x 27 x 0,9 |
Скорость резания, м/мин | 5-90 (плавная регулировка) |
Угол разворота пильной рамы, ° | - 45 (лево), - 60 (право) |
Сечение обрабатываемой детали при 90°, мм | ●270 |
Сечение обрабатываемой детали при 45°, мм | ● 240 мм |
Сечение обрабатываемой детали при 60° | ● 160 мм |
Габаритные размеры: | |
Длина, мм | 3960 |
Ширина, мм | 1850 |
Высота, мм | 1765 |
Вес (нетто), кг | 775 |
Вес (брутто), кг | 920 |
