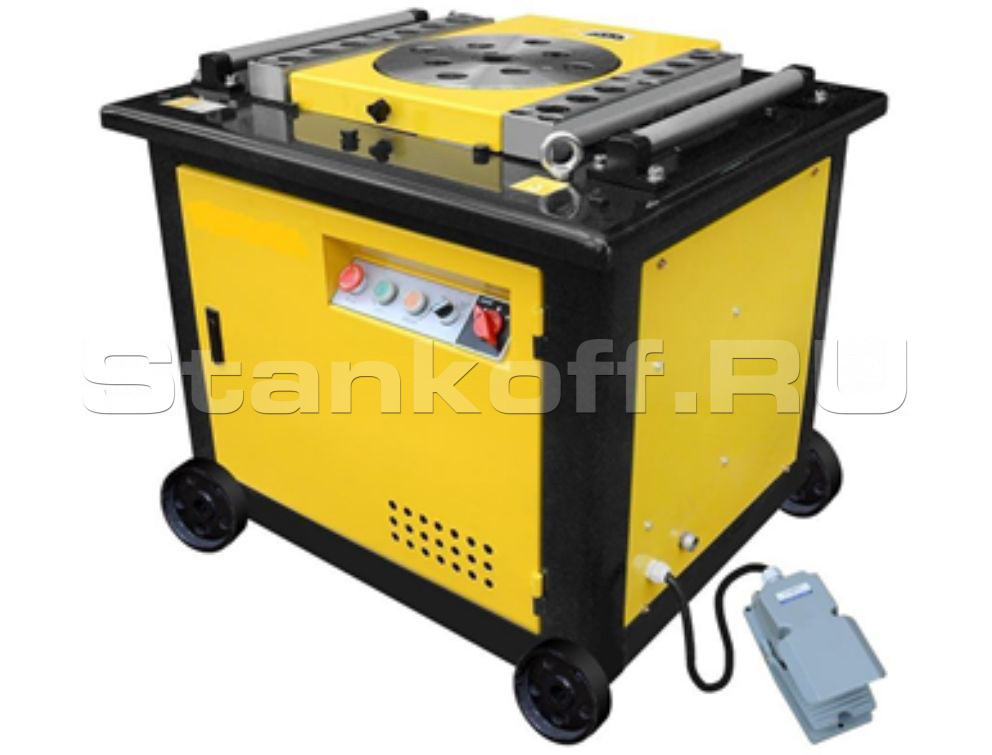

Станок для гибки арматуры TOR GW40A-Z

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Станок для гибки арматуры TOR GW32A Подробное описание и цена >>>

Станок для гибки арматуры TOR GW40A-QE Подробное описание и цена >>>

Станок для гибки арматуры TOR GW40A-Z Подробное описание и цена >>>

Детальное описание

Станок для гибки арматуры TOR GW40A-Z предназначен для применения в различных производственных условиях, прошли строгий контроль качества и соответствуют всем требованиям.

После некоторого периода эксплуатации необходимо повернуть рабочую плиту станка на 180°, тем самым выполняется полный цикл эксплуатации деталей станка. Износ деталей будет более равномерным, срок службы станка повысится.

Таблицы максимального одновременного количества стержней при гибки

Минимальный радиус изгиба стального стержня A3 и размер обводных роликов.

Диаметр арматуры(мм)	Радиус изгиба минимальный	Диаметр обводного ролика	Диаметр арматуры(мм)	Радиус изгиба минимальный	Диаметр обводного ролика
6	R8	Ф20	20	R25	Ф50
8	R18	Ф20	22-24	R30	Ф60
10	R125	Ф25	26-30	R37.5	Ф75
12–14	R175	Ф35	32-34	R42.5	Ф85
16–18	R225	Ф45	36-40	R50	Ф100

Минимальный радиус изгиба стального стержня A2 и размер обводных роликов.

Диаметр арматуры(мм)	Радиус изгиба минимальный	Диаметр обводного ролика	Диаметр арматуры (мм)	Радиус изгиба минимальный	Диаметр обводного ролика
8	R12	Ф25	18-20	R30	Ф60
10	R15	Ф35	22-24	R36	Ф75
12	R18	Ф10	26–28	R42	Ф85
13	R21	Ф45	30–32	R48	Ф100
16	R24	Ф50	34-36	R54	Ф110

Тип привода	Ременной
Скорость вращения двигателя, об/мин	1440
Скорость вращения круга, об/мин	8 - 12
Мощность двигателя, кВт	3
Максимальный диаметр арматурной стали, мм	40
Напряжение, В	380
Частота, Гц	50
Габариты, мм	910х900х860
Вес, кг	320
