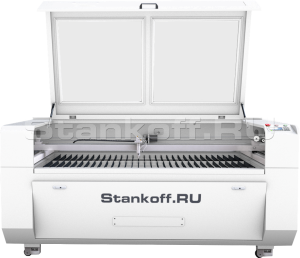

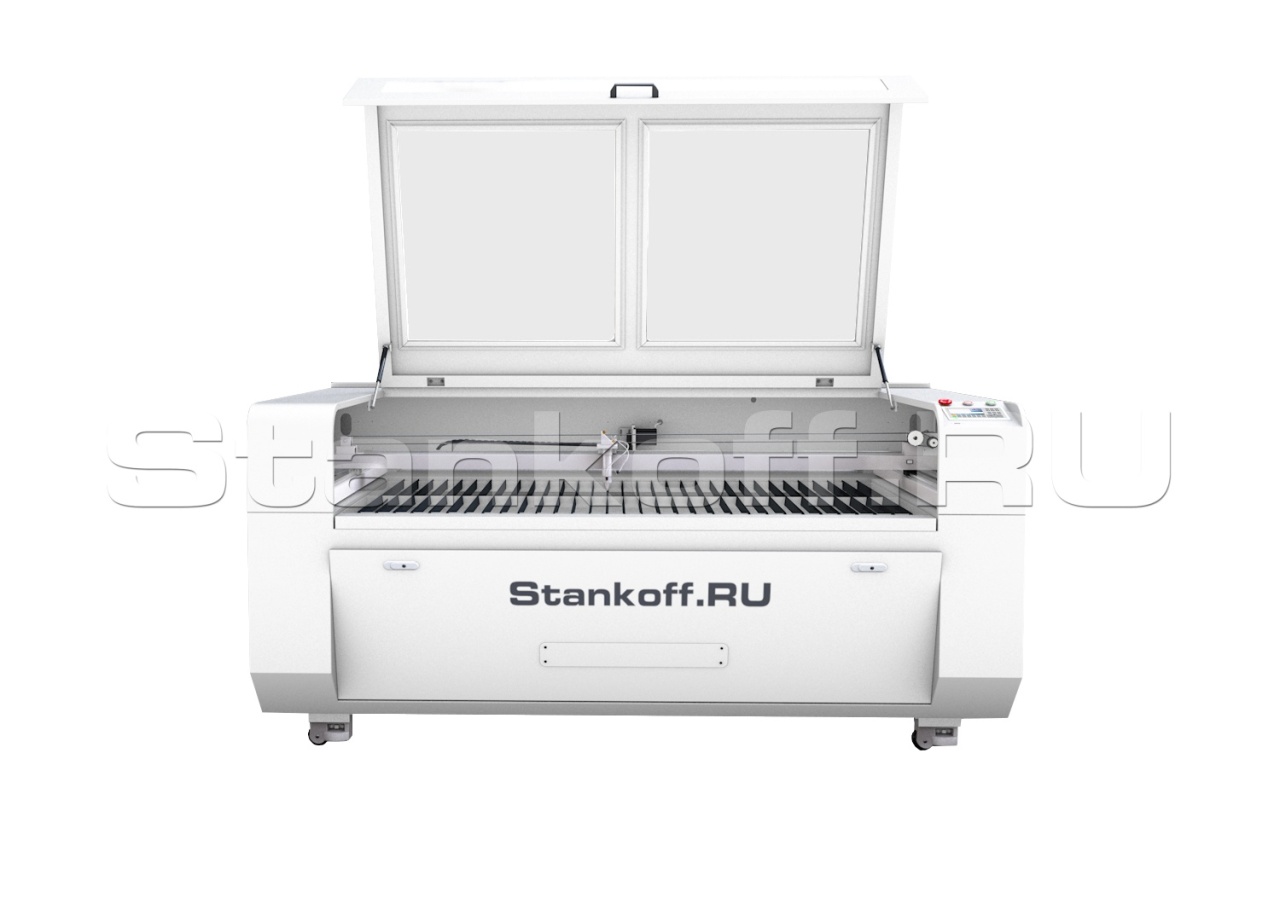

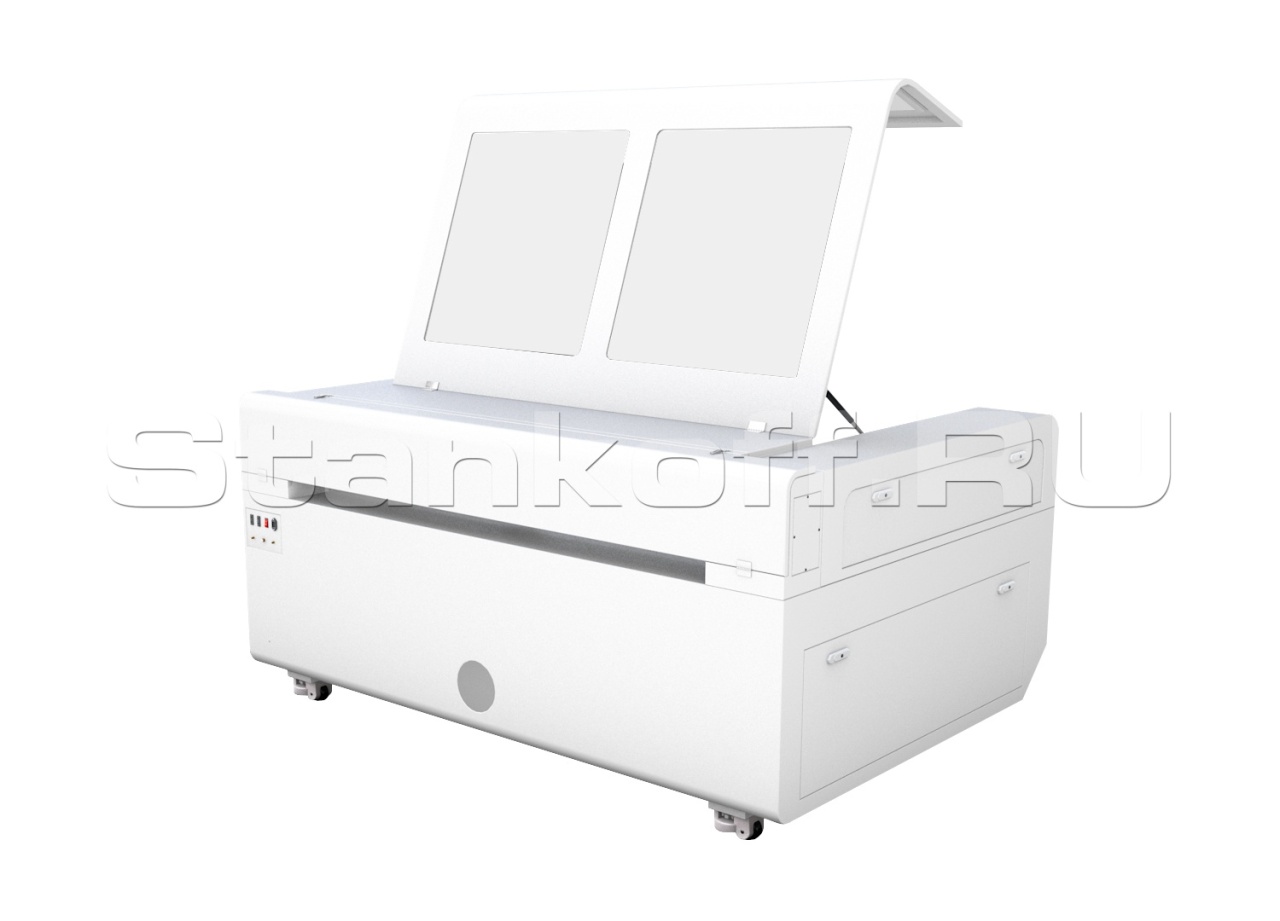

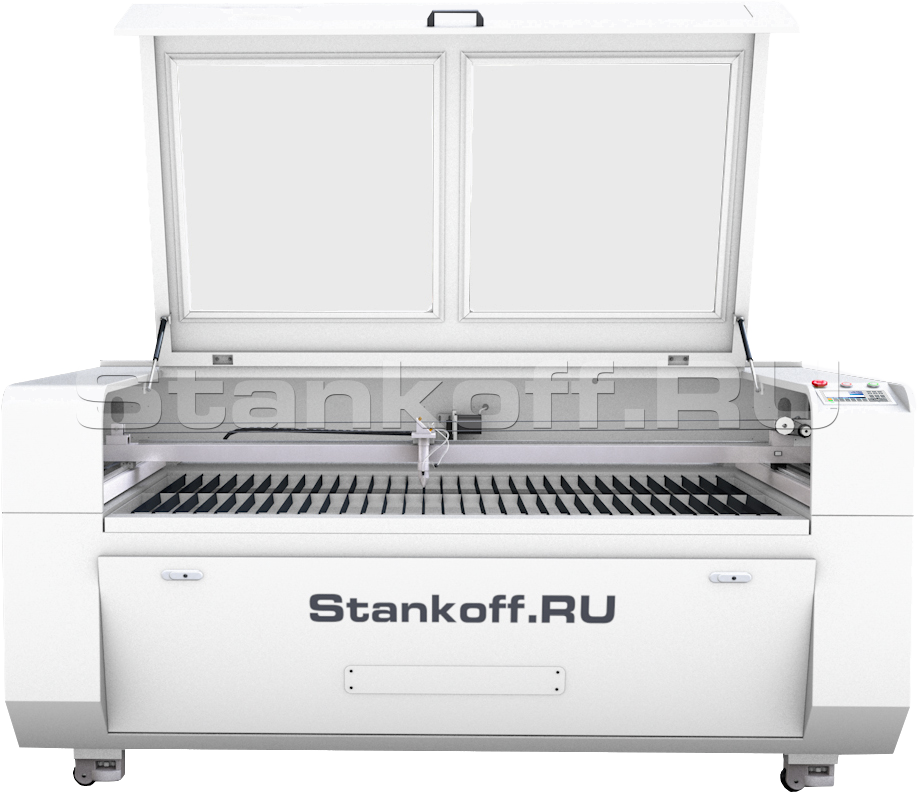

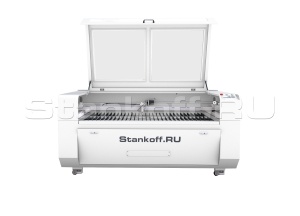

Лазерно-гравировальный станок с ЧПУ LM 1610 PRO 130W
Контакты
Максим
+7 (995) 888-07-02
Реклама Рекомендуем предложения
Детальное описание

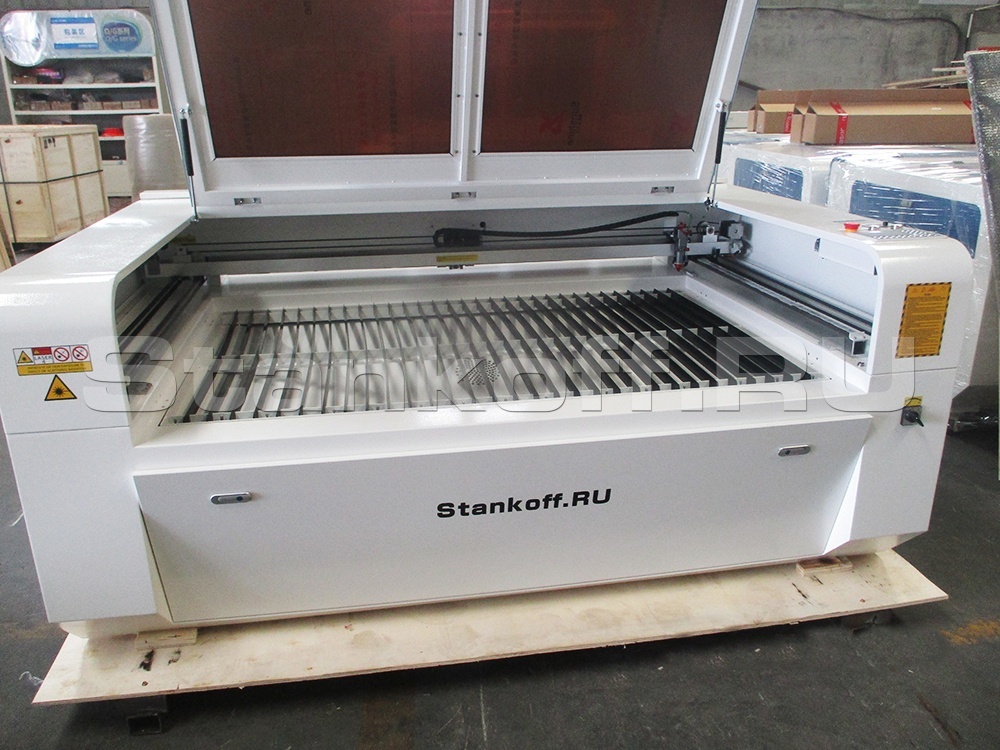

Станок предназначен для высококачественной резки и гравирования поверхностей деталей и заготовок по плоскости.
Область применения
Станки широко применяются для производства рекламной, сувенирной, текстильной, обувной, мебельной и пр. продукции.
Востребованы в производствах, связанных с обработкой материала из пластика, акрила, оргстекла, фанеры, березовой фанеры ФК, дерева, шпона, многослойного картона и т.д.
Конструктивные особенности

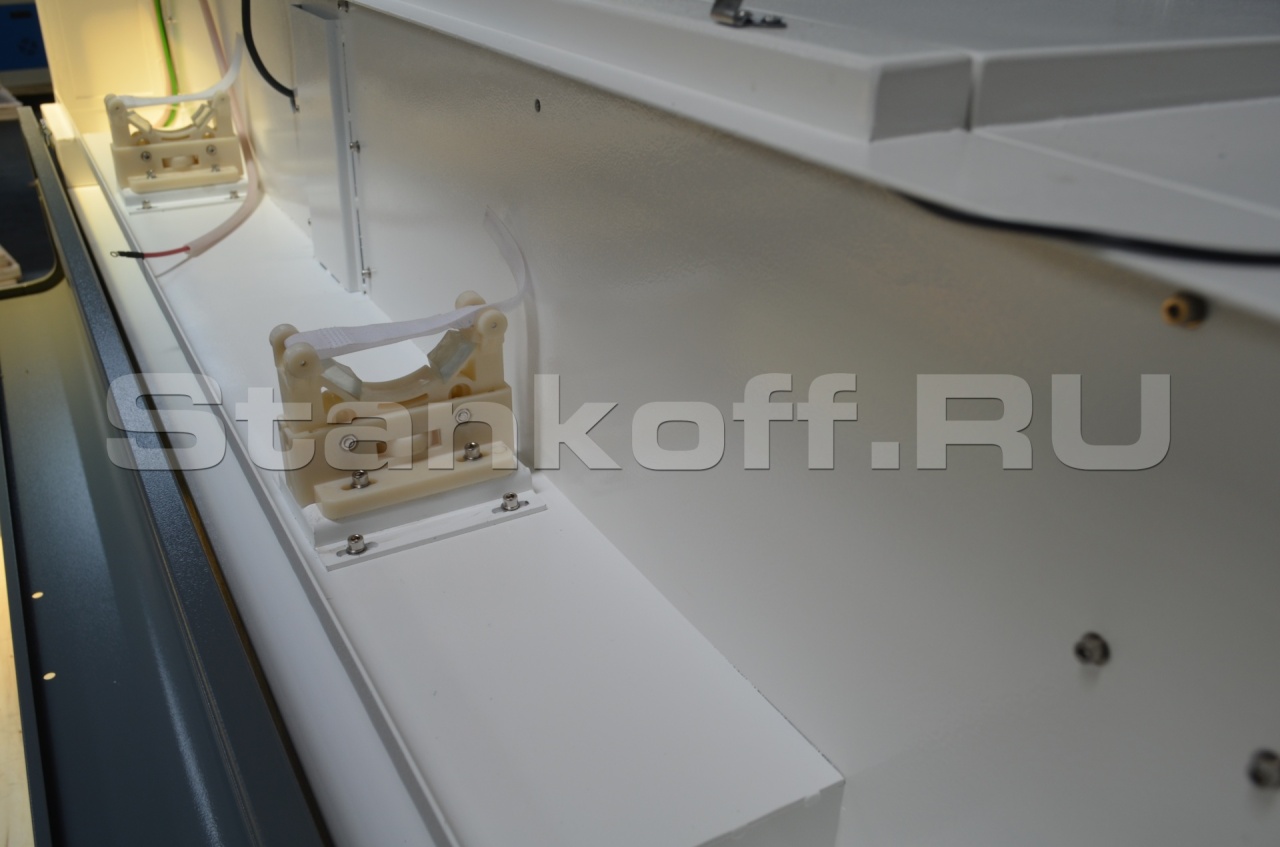

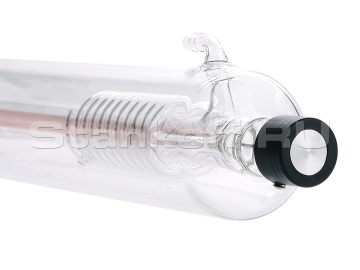

Лазерная трубка Yongli
Лазерные CO2 трубки YONGLI серии As изготавливаются по запатентованной компанией технологии, обеспечивающей длительный ресурс работы и эффективную корректировку диаметра, формы и качества светового пятна - они более округлые, а световые конусы более тонкие по сравнению с аналогичными приборами. В трубках YONGLI серии As применены оптические элементы высокой пропускной способности американской компании II-VI. Трубчатые электроды из нержавеющей стали с пружинным прижимом обеспечивают равномерное распределение электрического потенциала и потока генерируемого излучения. Катализатор, применяемый в приборах серии As, значительно повышает стабильность работы, надежность и долговечность, а цельнометаллическая головка обеспечивает хорошую теплоотдачу, предотвращая деформацию и разгерметизацию трубки.

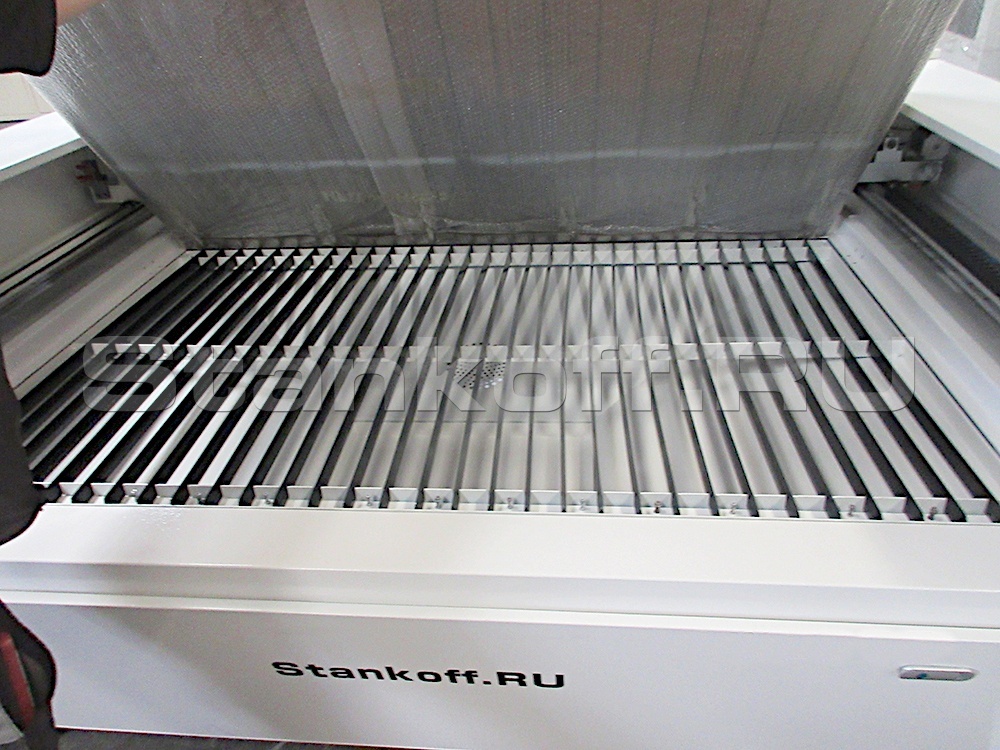

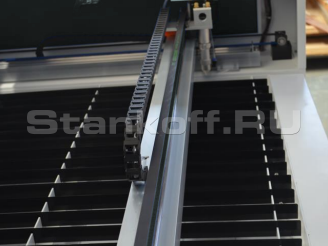

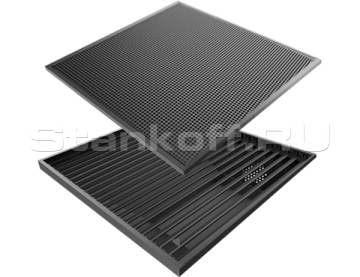

Реечный и сотовый столы
Позволяют осуществлять на станке операции лазерной резки и лазерной гравировки.Реечный стол подойдет в качестве стандартной рабочей поверхности, если станок по большей части работает на раскрой твердого материала.

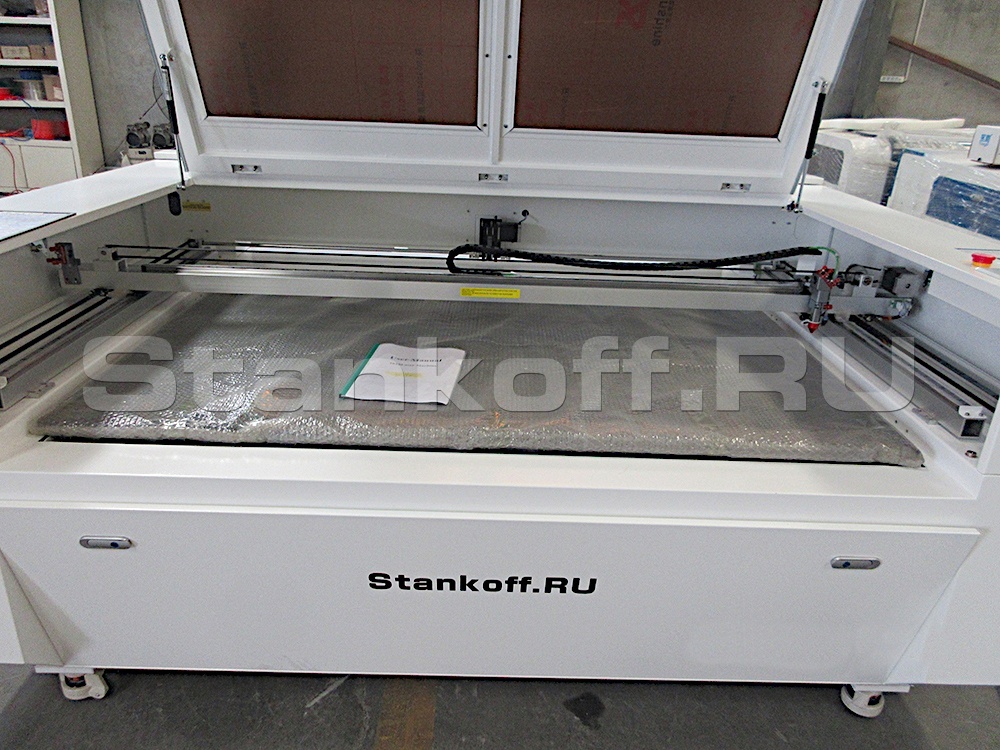

Сотовый стол отлично подходит для обработки бумаги, ткани, кожи и других «мягких» материалов. Все потому, что такая заготовка хорошо ложится на ячеистую поверхность стола и сохраняет свою геометрию.

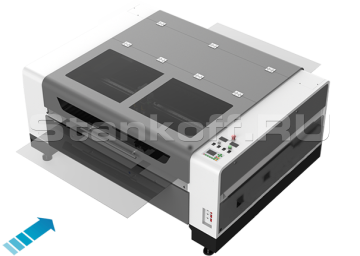

2х-сторонняя загрузка
Возможность загрузки материалов с двух сторон позволяет обрабатывать длинные заготовки.

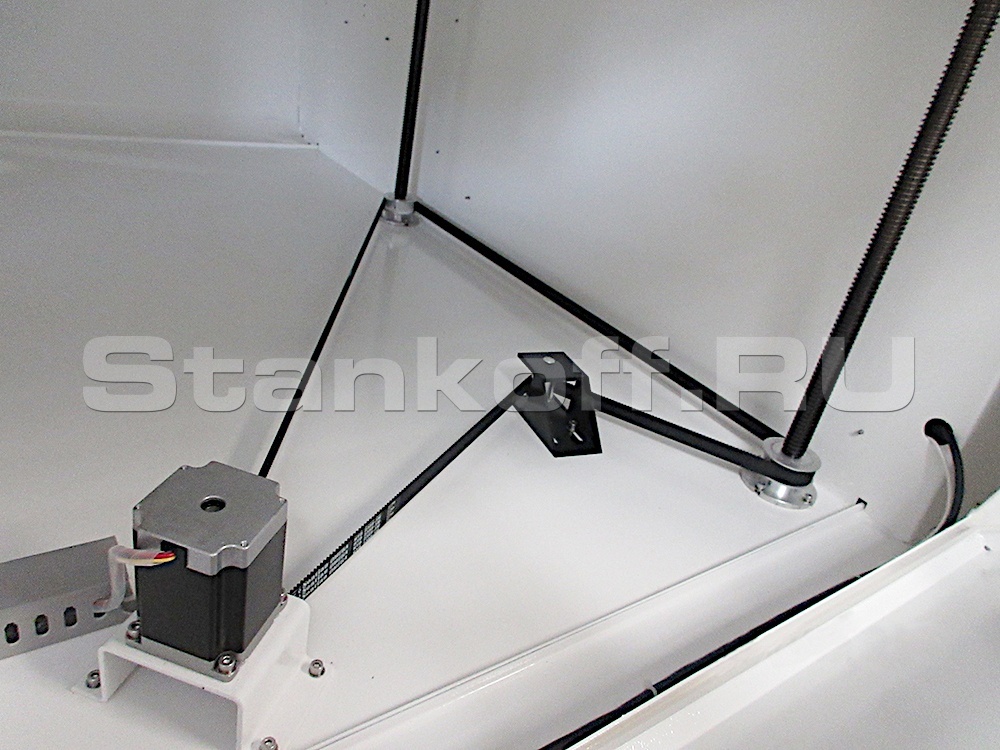

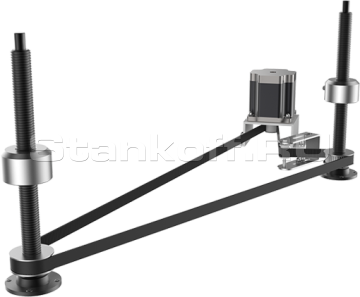

Подъёмный рабочий стол
Перемещение высоты стола происходит при помощи электродвигателя, управление осуществляется с кнопки, находящейся на пульте. Предназначение этой опции заключается в том, чтобы производить обработку объемных заготовок, а также в установке осей вращения.

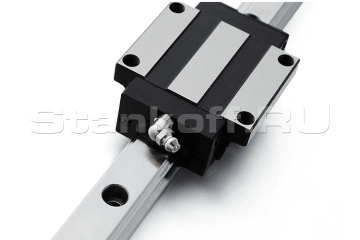

Высокоточные линейные направляющие повышенной жесткости SMG (Япония)
Направляющие линейного перемещения SMG созданы для перемещения узлов и деталей станков промышленных автоматизированных комплексов. Данные направляющие полностью соответствуют международным и европейским образцам, их производство приходит с постоянным контролем качества. SMG предназначены для решения множества задач линейного перемещения в сфере строения станков и машиностроения, также они универсальны для решения задач линейного перемещения при производстве станков ЧПУ и автоматизированных комплексов.

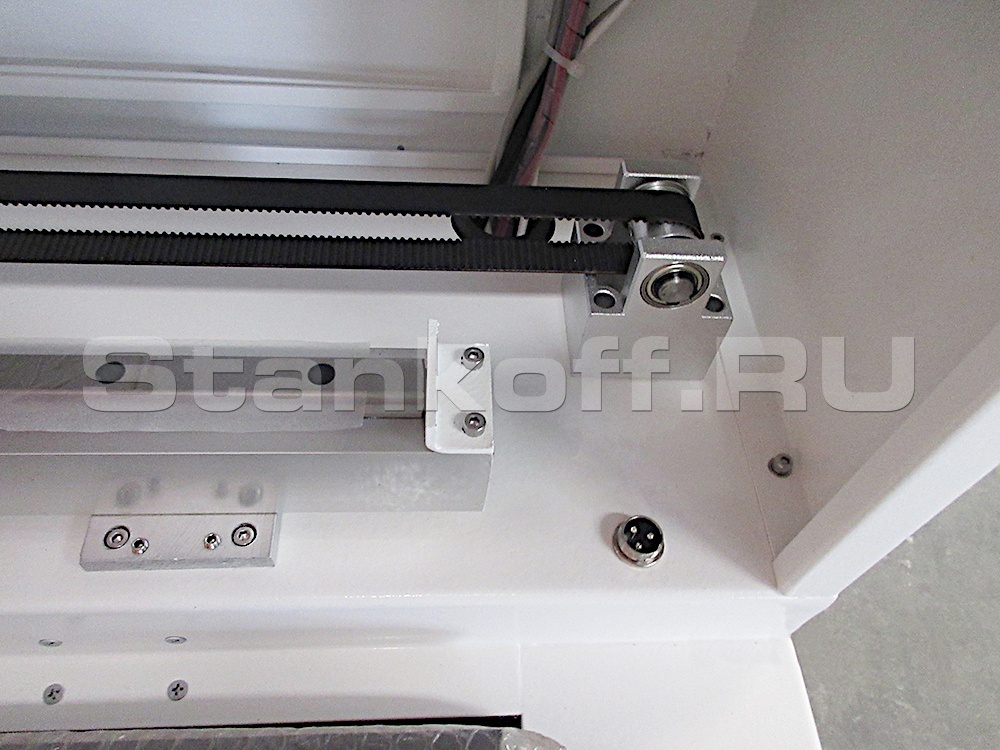

Ременная передача
Ременная передача – механизм, который преобразует вращательное движение вала в движение вдоль оси поступательного типа. Основным инструментом такой передачи является зубчатый ремень. Благодаря его наличию обеспечивается обработка заготовки по заданной оси, с целью получения более высокого показателя точности и производительности. Передача с ременным приводом является одной из самых распространенных.

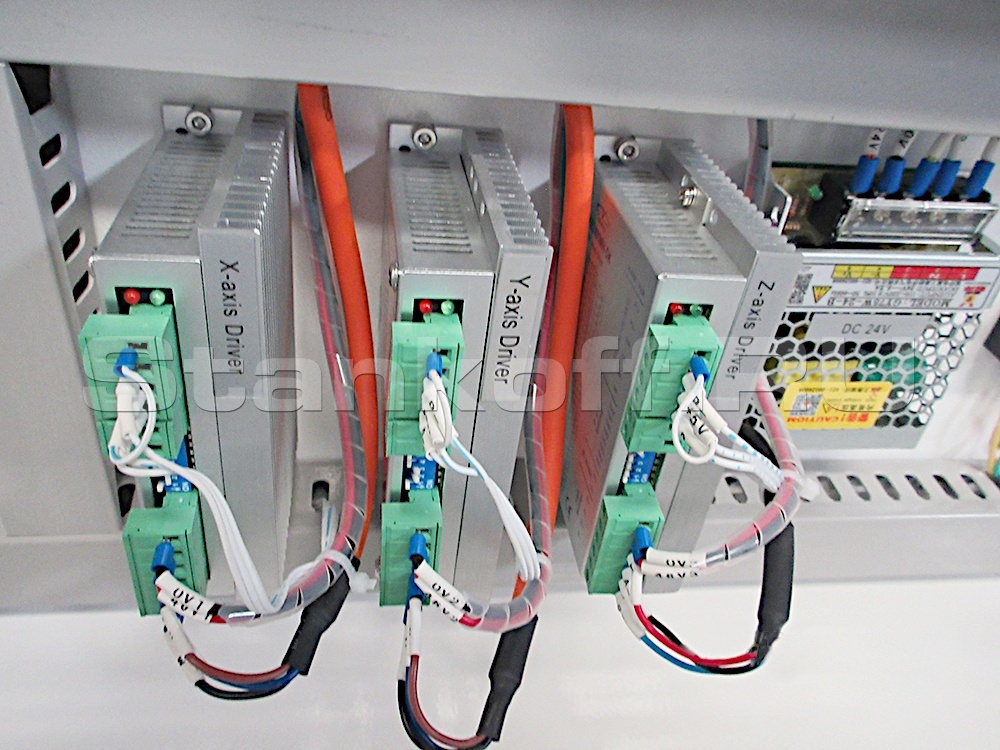

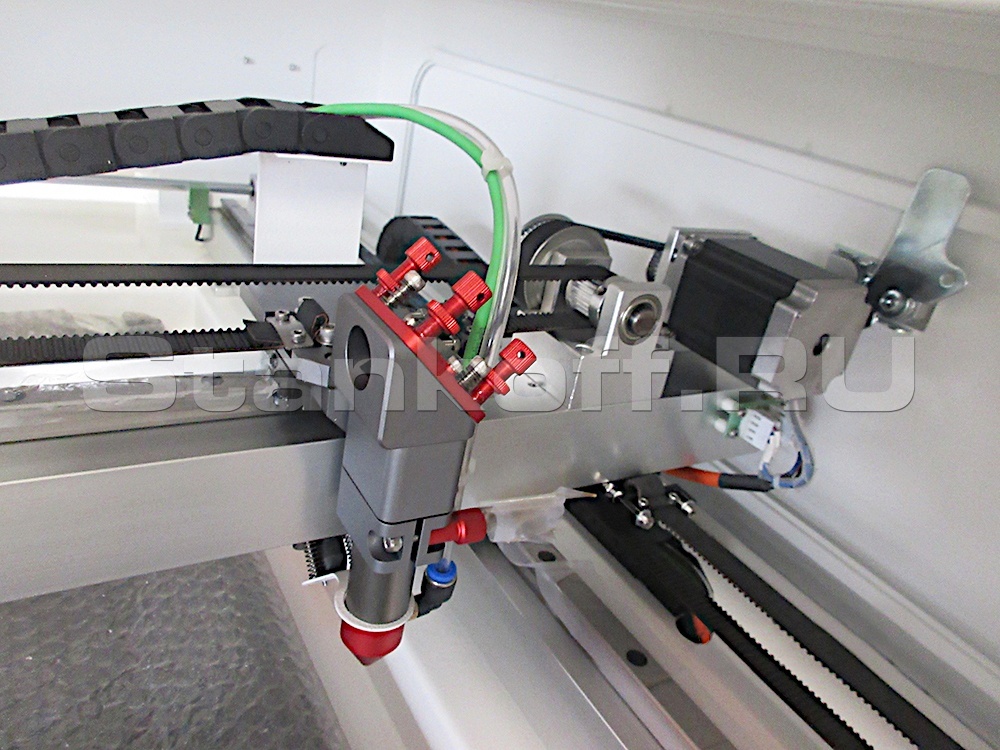

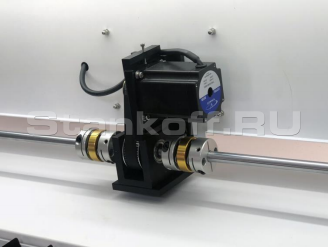

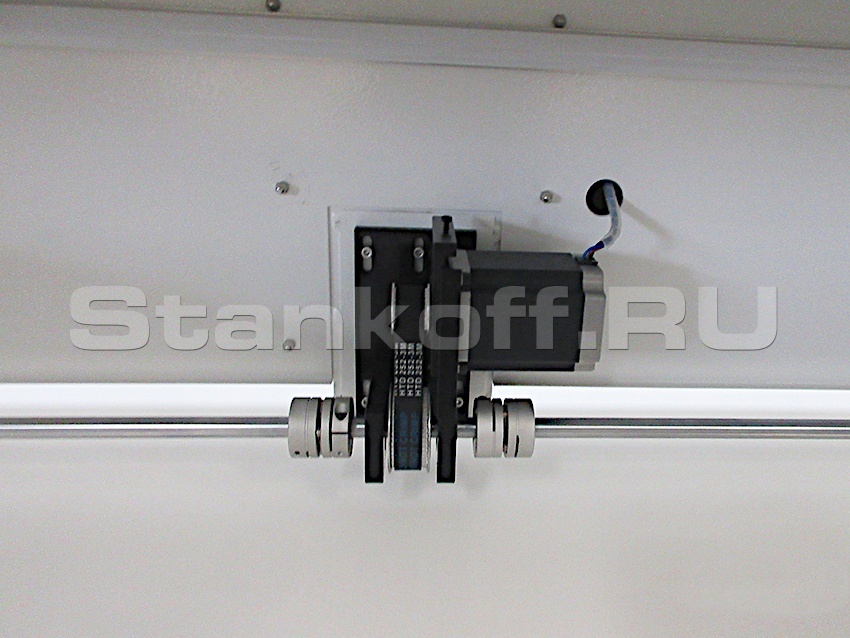

Высокоточные трехфазные шаговые двигатели и драйверы
Преимущества этих двигателей: низкий уровень шума, плавная работа, высокий крутящий момент, высокое ускорение. Трехфазные драйвера высокой производительности способны работать с платами управления новейших образцов ведущих производителей мира. Значительно улучшают стабильность и снижают уровень шума. Существует автоматическая настройка параметров драйвера, автоматический подбор лучших рабочих параметров для увеличения производительности шаговых двигателей.

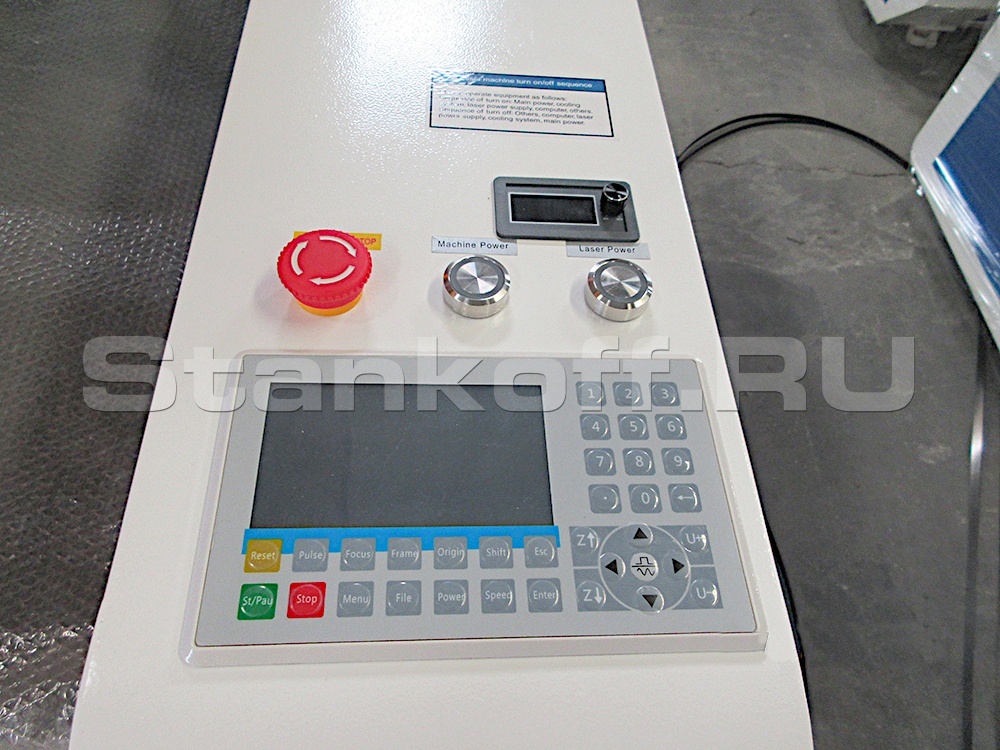

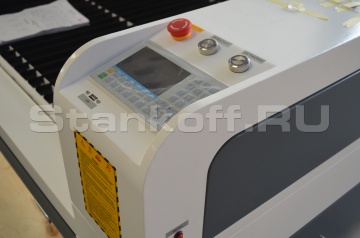

Панель управления RUIDA
Панель с ЖК Делает работу на станке простой и удобной. Управление осуществляется не посредственно на станке.

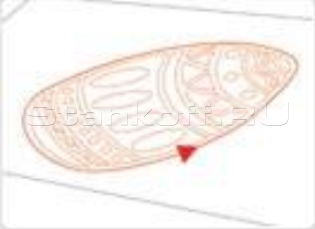

Красный луч-указатель
Указатель представляет собой красный луч, обеспечивающий позиционирование на всей рабочей площади. Лазер может применяться и как предварительный инструмент позиционирования при запуске лазера.

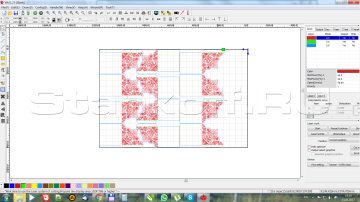

Програмное обеспечение
RDWorks современное ПО для работы на лазерных станках, позволяет быстро и удобно настраивать режимы резки и гравировки, Возможно установка как отдельного, так и макросом для графических программ. Совместимость с графическими программами и поддержка форматов CDR, AI, BMP, PLT, DXF, DWG, (CorelDraw, Illusrator)

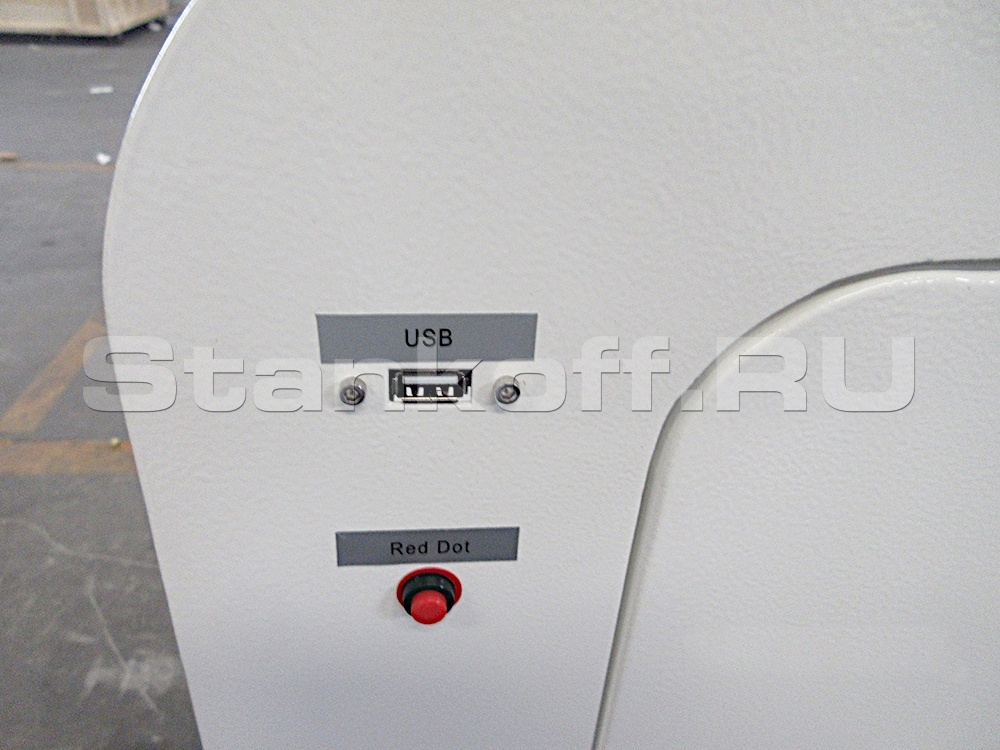

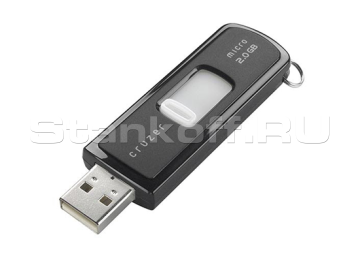

USB-порт
Предоставляет управление станком при отсутствии подключения к компьютеру, а также запуск готовых программ с носителя USB

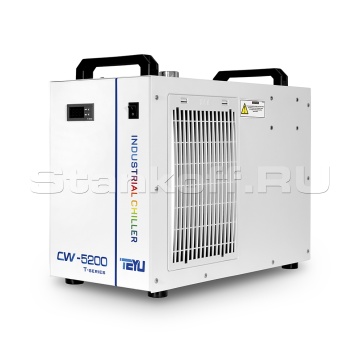

Водяной чиллер S&A CW-5200
Реализовывает охлаждение жидкости, которая нагревается вследствие поглощения избытка тепла, который выделяется в ходе генерации лазерного излучения, данная процедура осуществляется принудительно. Применение чиллера позволяет осуществлять контроль за рабочей температурой охлаждающей жидкости, более конкретно позволяет сохранять заданное значение, сокращать объем воды, которая располагается в охладительной системе. Применение чиллера – наилучший способ обеспечения функционирования лазерного оборудования без перебоев.

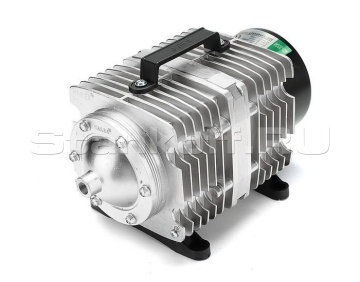

Воздушный компрессор
Удаляет дым с траектории пучка лазера, обеспечивая точную линию реза. Насос нагнетает воздух в зону резания, чтобы резка материалов большой толщины была эффективнее.

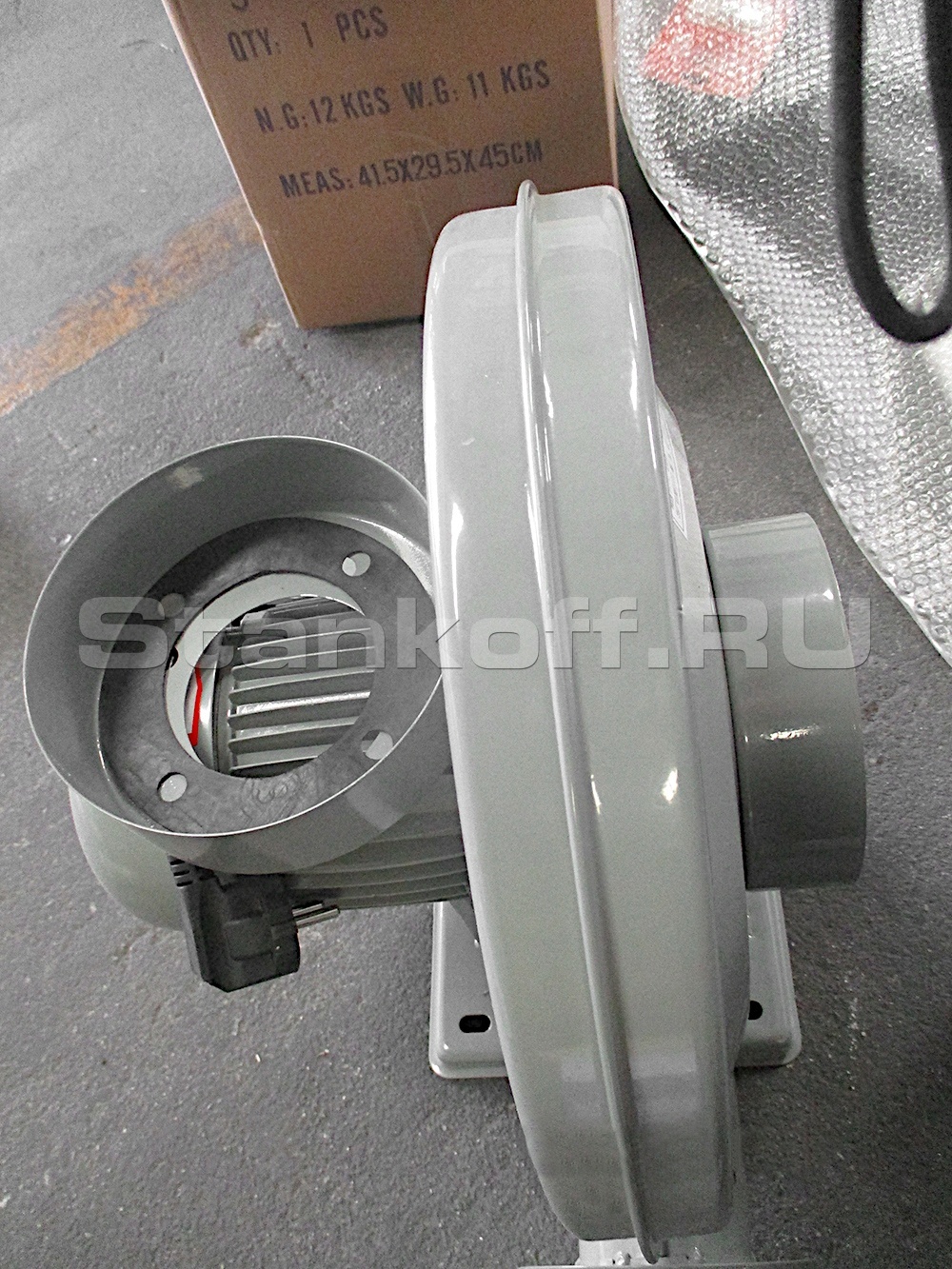

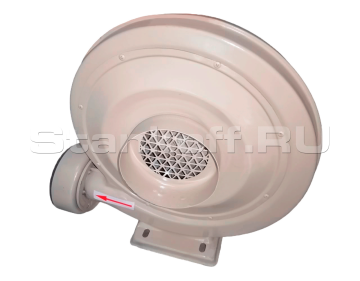

Вытяжной вентилятор
Гарантирует безопасную и бесперебойную работу станка, устраняет пыль и газы, которые образовываются при обработке лазером. Оказывает положительное влияние на качество гравировки и резки.

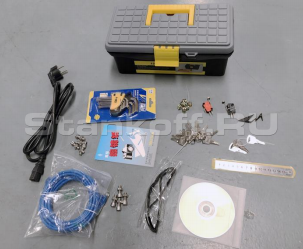

Набор инструмента
Кабель питания, кабель контроллера, программное обеспечение на CD, гаечные ключи, линейка, ключи для дверцы, болты, набор для очистки линз, очки и т. д.Таблица скорости резки материала
| Мощность источника | 100W | 130W | 150W | 180W | |
| Материал | Толщина, мм | Скорость, м/мин | |||
Акрил |
3 |
25 |
30 |
35 |
40 |
5 |
10 |
12 |
15 |
18 |
|
8 |
6 |
8 |
10 |
12 |
|
100 |
4 |
5 |
7 |
10 |
|
15 |
2 |
3 |
4 |
6 |
|
20 |
0,7 |
1 |
1,5 |
2 |
|
25 |
0,3 |
0,4 |
0,8 |
1,2 |
|
30 |
0,3 |
0,5 |
0,8 |
||
35 |
0,1 |
0,3 |
|||
40 |
0,1 |
||||
Фанера |
3 |
18 |
20 |
25 |
28 |
6 |
10 |
13 |
16 |
20 |
|
15 |
3 |
4,5 |
6 |
||
18 |
1,2 |
2,5 |
3,5 |
||
МДФ |
3 |
18 |
20 |
25 |
28 |
5 |
13 |
15 |
18 |
21 |
|
10 |
6,5 |
9 |
|||
15 |
5 |
||||
Кожа |
Один слой |
25 |
35 |
40 |
45 |
Дерево |
3 |
22 |
28 |
33 |
37 |
5 |
8 |
10 |
18 |
||
10 |
6мм/c |
10 |
|||
15 |
5 |
||||
Ткань |
1 лист |
1,95 |
2,95 |
3,95 |
4,95 |
ПВХ |
2 |
68 |
78 |
88 |
98 |
3 |
58 |
68 |
78 |
88 |
|
4 |
50 |
63 |
73 |
80 |
|
Двухцветный лист |
2 |
35 |
40 |
50 |
60 |
Бумага |
Одна страница |
40 |
40 |
40 |
40 |
Резина |
1 |
33 |
38 |
43 |
48 |
2 |
18 |
23 |
28 |
33 |
|

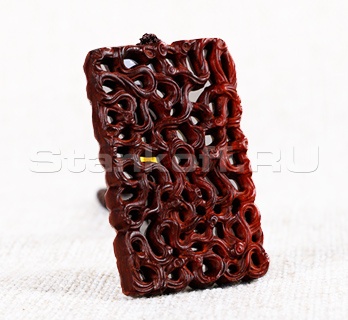

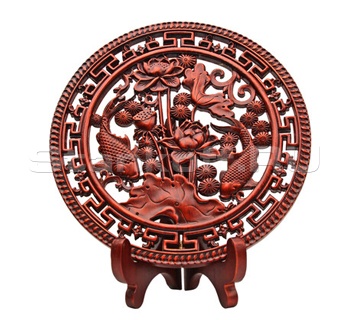

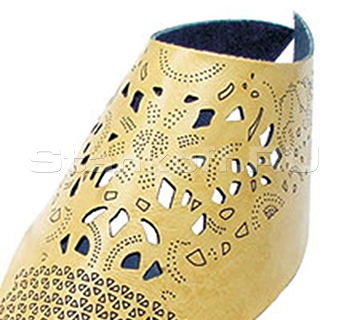

Получаемые изделия
Кроме продажи надежного станка с ЧПУ мы поможем вам в:
- Оперативной доставке
- Шеф-монтаже данного оборудования
- Обучении вашего персонала
- Гарантийного и постгарантийного обслуживания

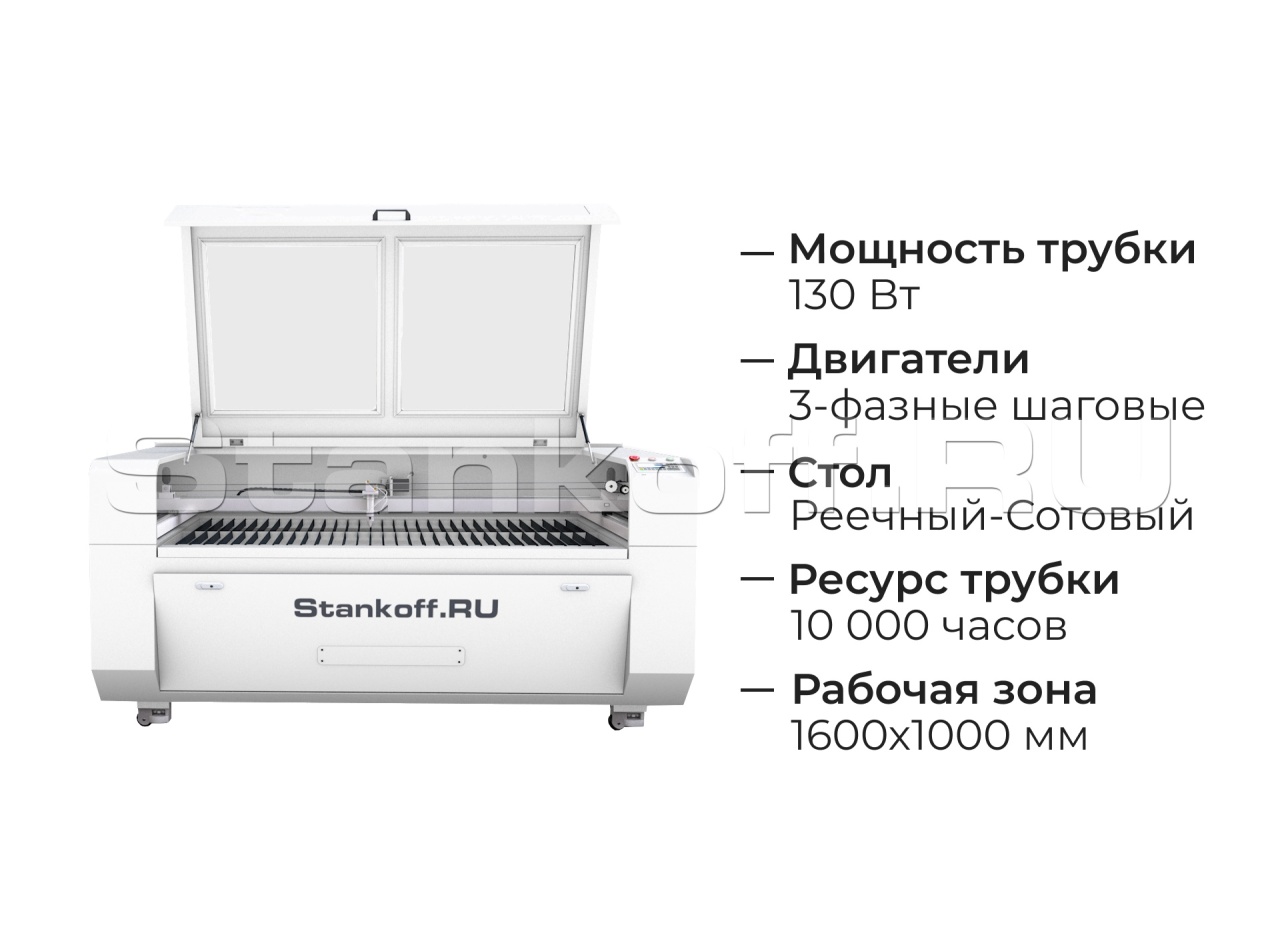

| Лазерная трубка | Yongli A4s |
| Мощность | 100-130 Вт
|
| Ресурс лазерной трубки | 10 000 ч |
| Размеры рабочего поля | 1600х1000 мм |
| Рабочий стол | сотовый, реечный |
| Подъем стола | да |
| Красная точка | да |
| Контроль дверей | да |
| Подача материала | передняя и задняя |
| Скорость резки | 0-600 мм/сек |
| Скорость гравировки | 0-1200 мм/сек |
| Контроль мощности лазера | 1-100% регулирует внутри программы |
| Минимальный символ | 1х1 мм |
| Максимальное разрешение | 2500 DPI |
| Точность позиционирования | 0.05 мм |
| Охлаждение | водяное охлаждение
|

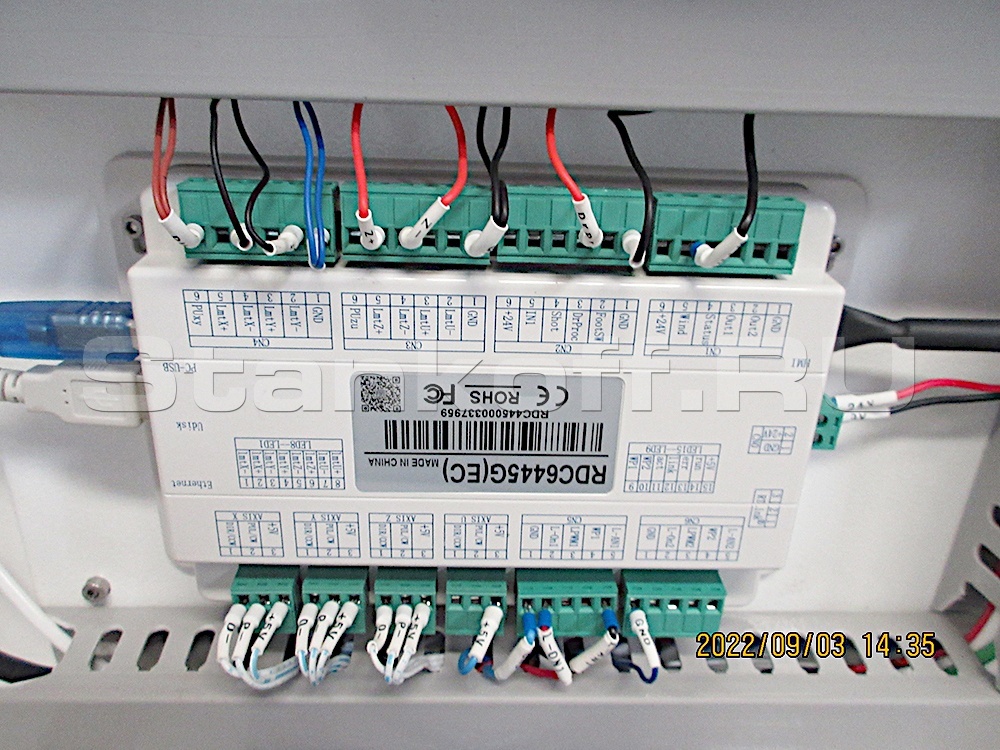

| Контроллер | Ruida RDC6445G |
| Поддерживаемые форматы | *.plt,*.dst,*.dxf,*.bmp,*.dwg,*.ai |
| Поддерживаемое программное обеспечение | CorelDraw, Photoshop, AutoCad |
| Тип привода | Трехфазный двигатель с редуктором и муфтой
|
| Потребляемая мощность | 2,5 кВт |
| Габаритные размеры станка | 2140*1520*1050 мм |
| Габаритные размеры в упаковке | 2230*1930*1140 мм |
| Вес брутто | 550 кг |
