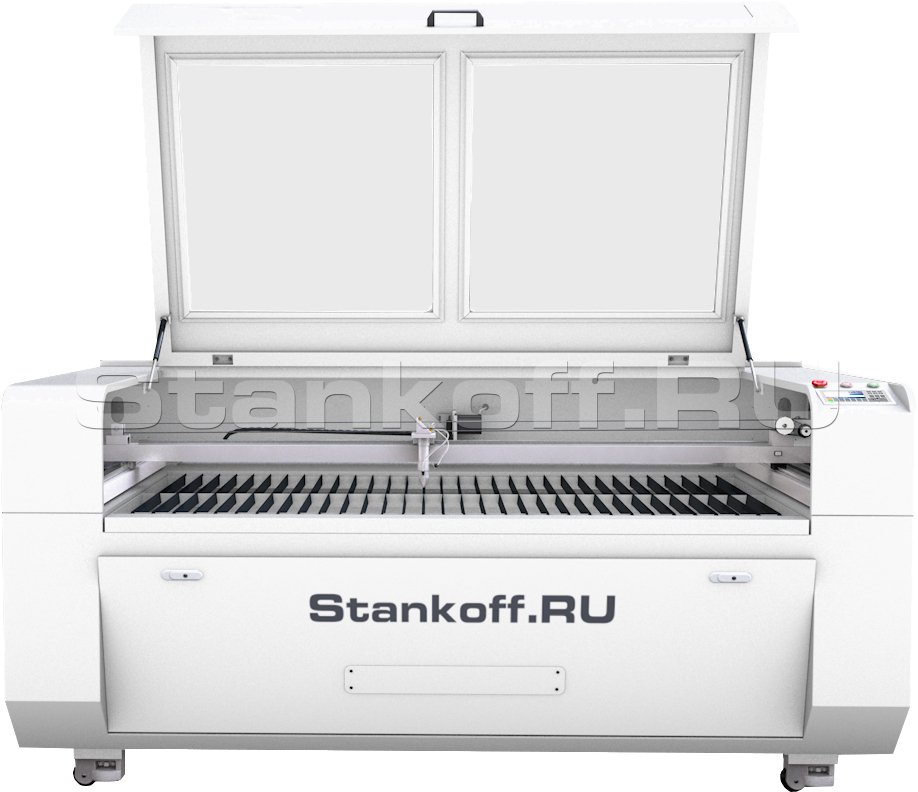

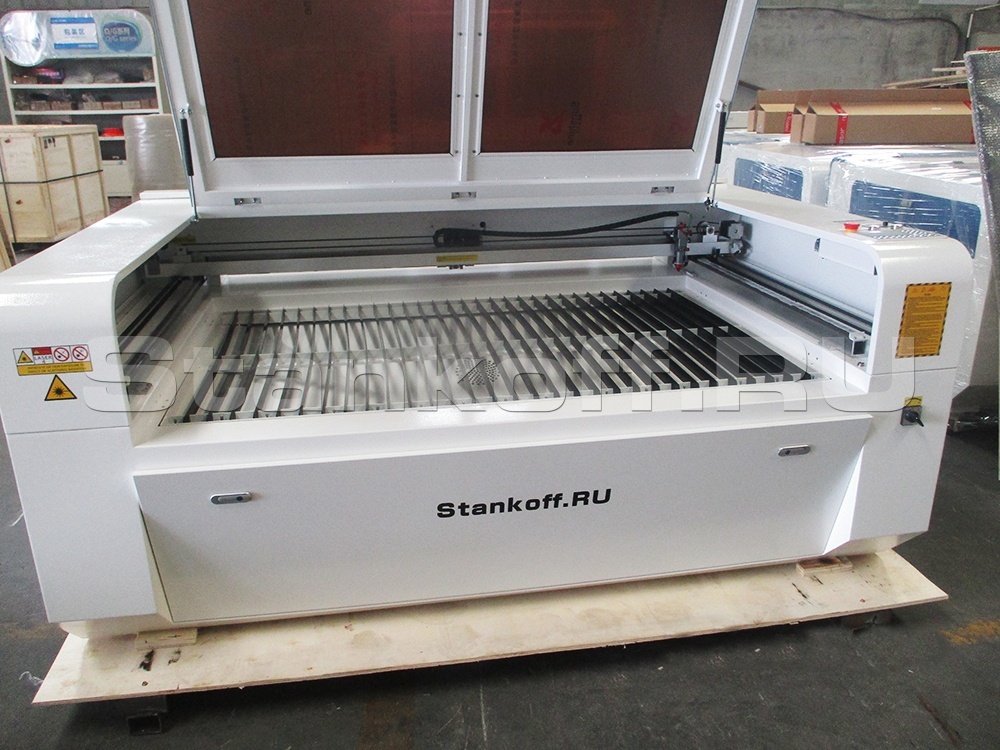

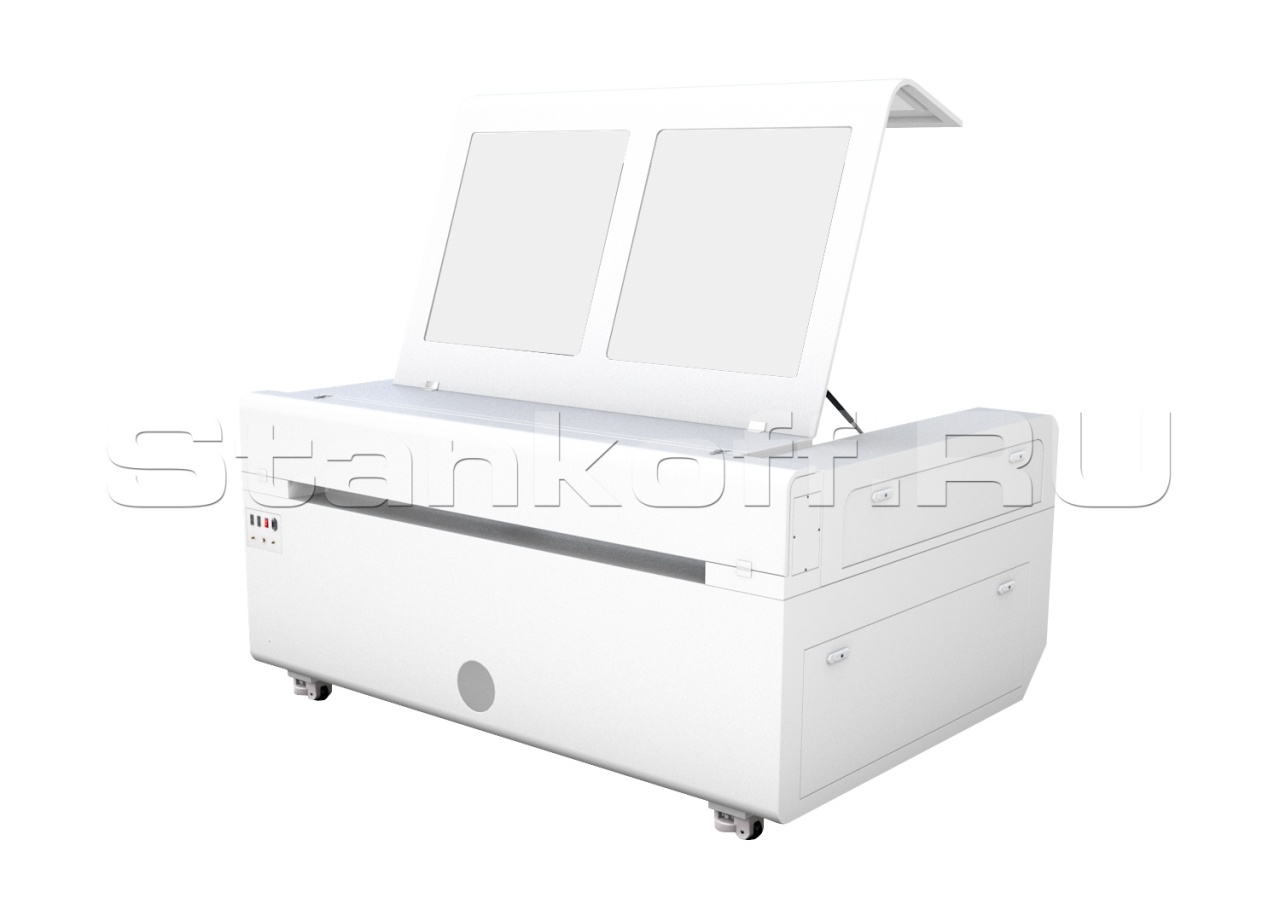

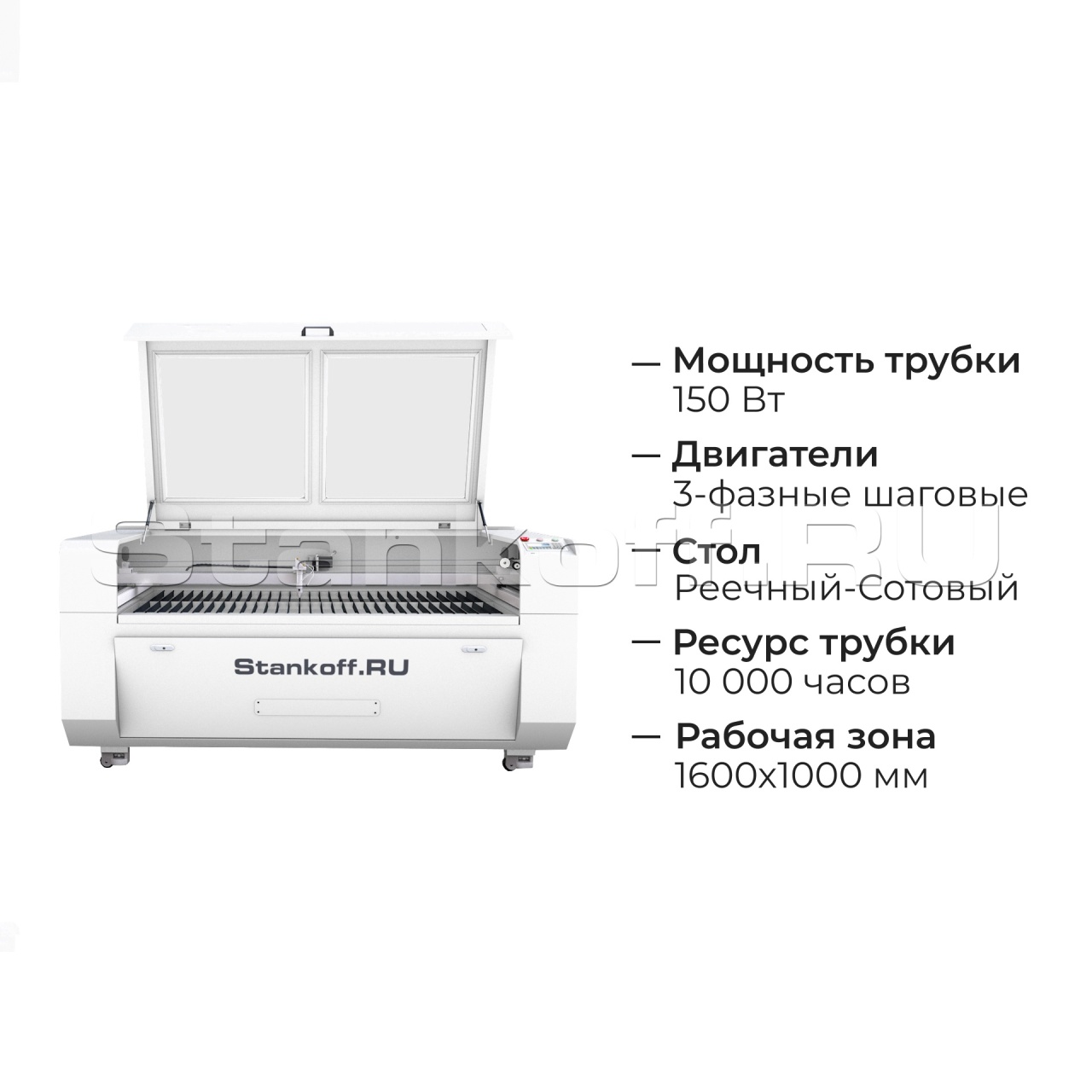

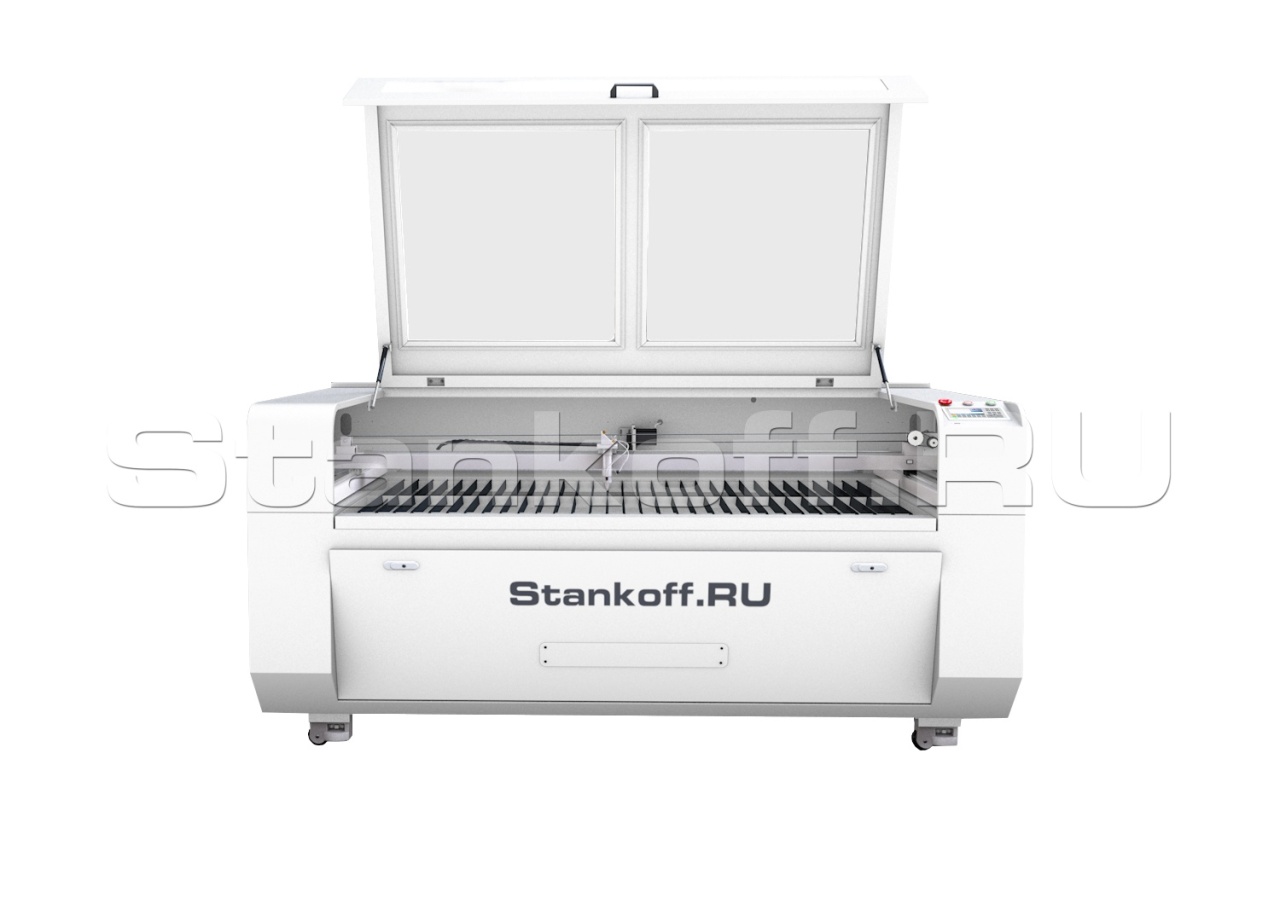

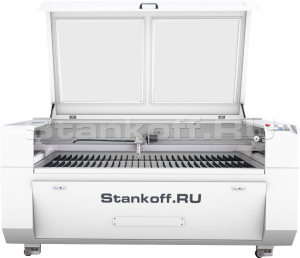

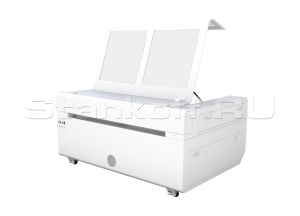

Лазерно-гравировальный станок с ЧПУ LM 1610 PRO 150W

В наличии

Контакты

Максим

+7 (995) 888-07-02

Реклама Рекомендуем предложения

Лазерно-гравировальный станок с ЧПУ LM 1610 PRO 150W Подробное описание и цена >>>

Лазерно-гравировальный станок с ЧПУ LM 1610 PRO 130W Подробное описание и цена >>>

Лазерно-гравировальный станок с ЧПУ LM 1610 PRO 180W Подробное описание и цена >>>

Детальное описание

Станок предназначен для высококачественной резки и гравирования поверхностей деталей и заготовок по плоскости.

Область применения

Станки широко применяются для производства рекламной, сувенирной, текстильной, обувной, мебельной и пр. продукции.

Востребованы в производствах, связанных с обработкой материала из пластика, акрила, оргстекла, фанеры, березовой фанеры ФК, дерева, шпона, многослойного картона и т.д.

Конструктивные особенности

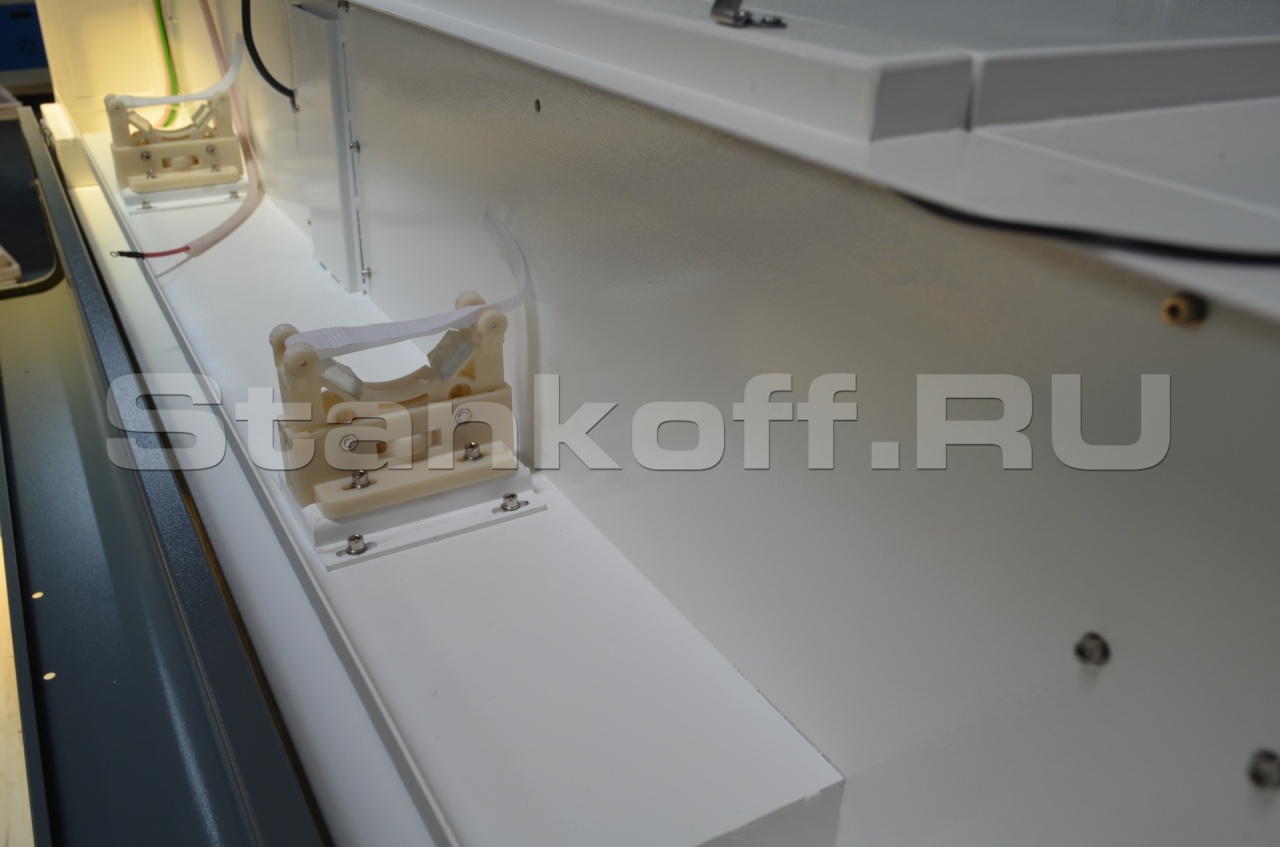

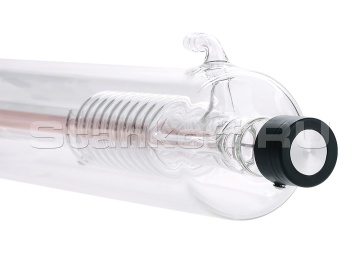

Лазерная трубка Yongli

Лазерные CO2 трубки YONGLI серии As изготавливаются по запатентованной компанией технологии, обеспечивающей длительный ресурс работы и эффективную корректировку диаметра, формы и качества светового пятна - они более округлые, а световые конусы более тонкие по сравнению с аналогичными приборами. В трубках YONGLI серии As применены оптические элементы высокой пропускной способности американской компании II-VI. Трубчатые электроды из нержавеющей стали с пружинным прижимом обеспечивают равномерное распределение электрического потенциала и потока генерируемого излучения. Катализатор, применяемый в приборах серии As, значительно повышает стабильность работы, надежность и долговечность, а цельнометаллическая головка обеспечивает хорошую теплоотдачу, предотвращая деформацию и разгерметизацию трубки.

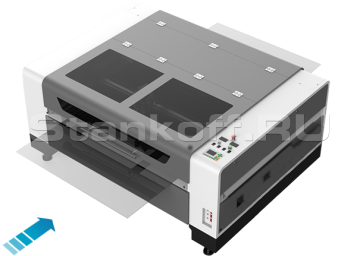

2х-сторонняя загрузка

Возможность загрузки материалов с двух сторон позволяет обрабатывать длинные заготовки.

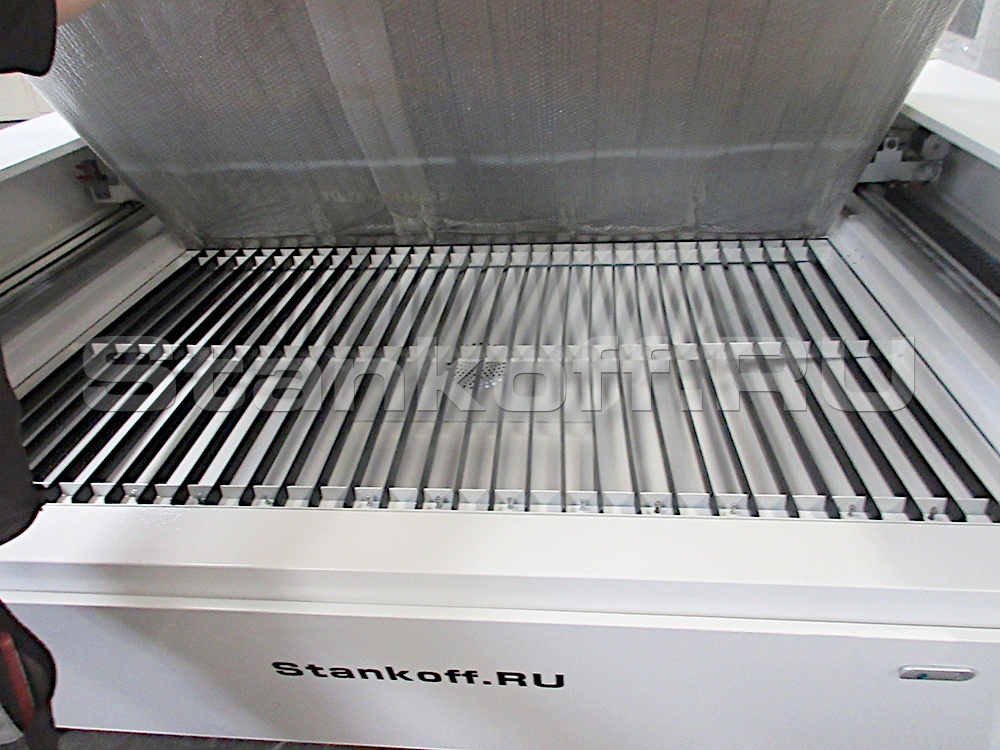

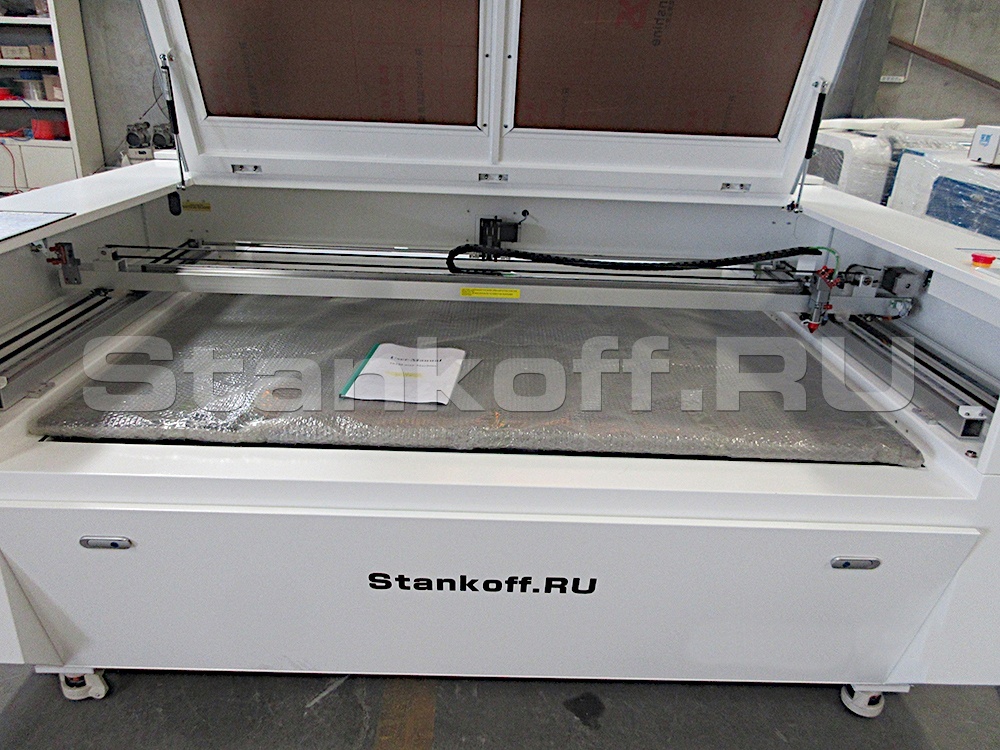

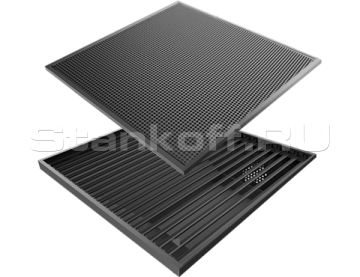

Реечный и сотовый столы

Позволяют осуществлять на станке операции лазерной резки и лазерной гравировки.
Реечный стол подойдет в качестве стандартной рабочей поверхности, если станок по большей части работает на раскрой твердого материала.
Сотовый стол отлично подходит для обработки бумаги, ткани, кожи и других «мягких» материалов. Все потому, что такая заготовка хорошо ложится на ячеистую поверхность стола и сохраняет свою геометрию.

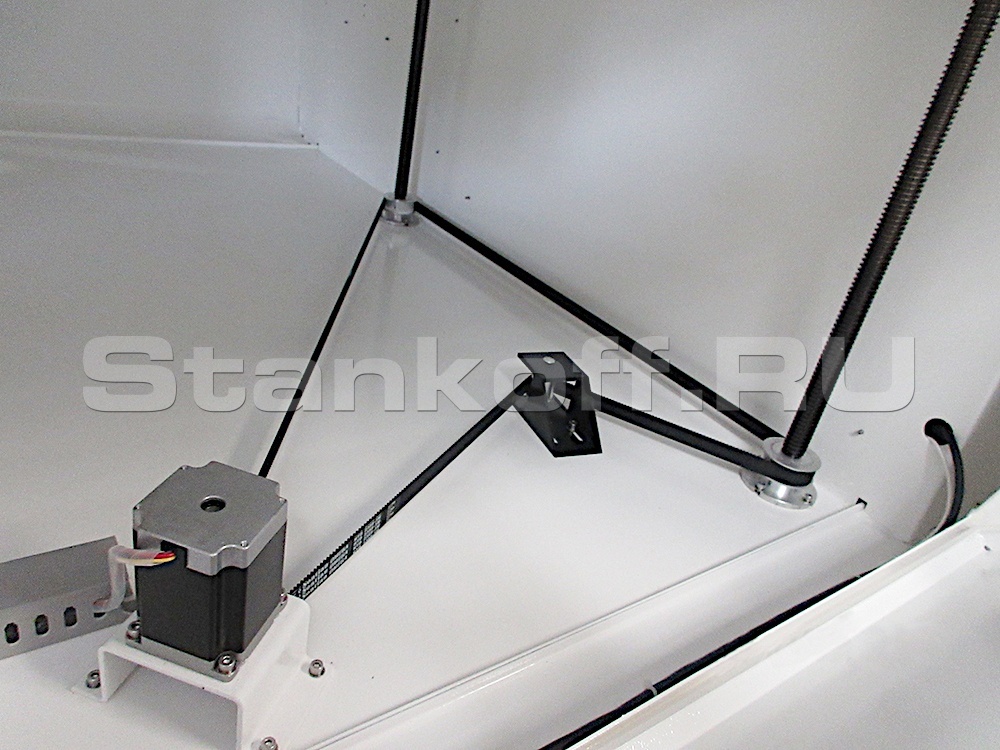

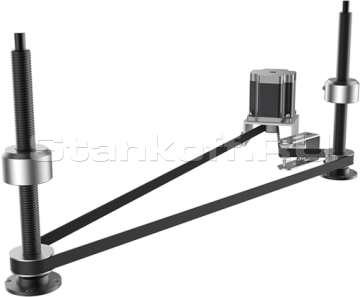

Подъёмный рабочий стол

Перемещение высоты стола происходит при помощи электродвигателя, управление осуществляется с кнопки, находящейся на пульте. Предназначение этой опции заключается в том, чтобы производить обработку объемных заготовок, а также в установке осей вращения.

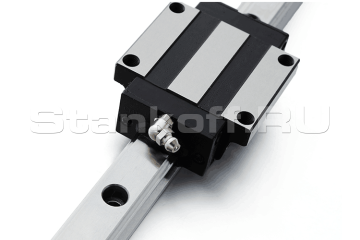

Высокоточные линейные направляющие повышенной жесткости SMG (Япония)

Направляющие линейного перемещения SMG созданы для перемещения узлов и деталей станков промышленных автоматизированных комплексов. Данные направляющие полностью соответствуют международным и европейским образцам, их производство приходит с постоянным контролем качества. SMG предназначены для решения множества задач линейного перемещения в сфере строения станков и машиностроения, также они универсальны для решения задач линейного перемещения при производстве станков ЧПУ и автоматизированных комплексов.

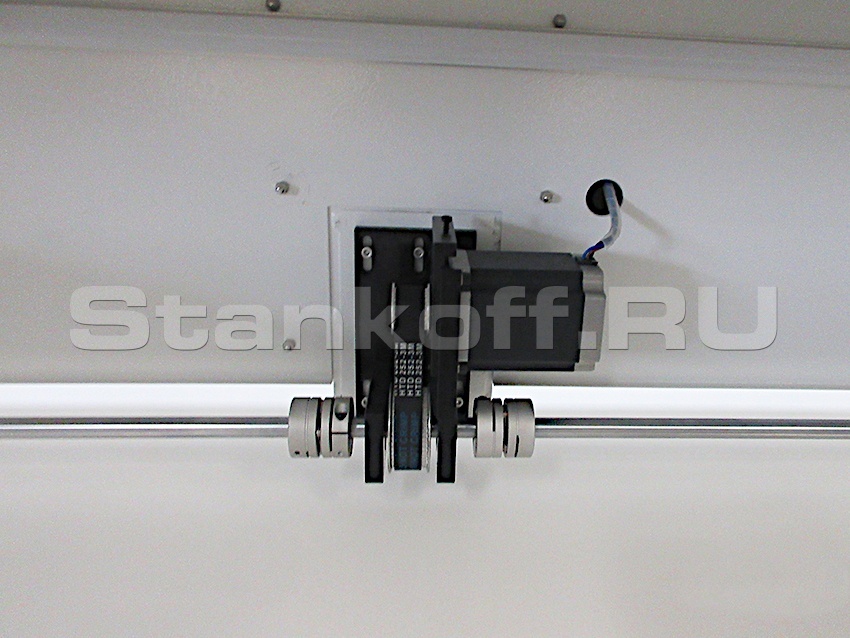

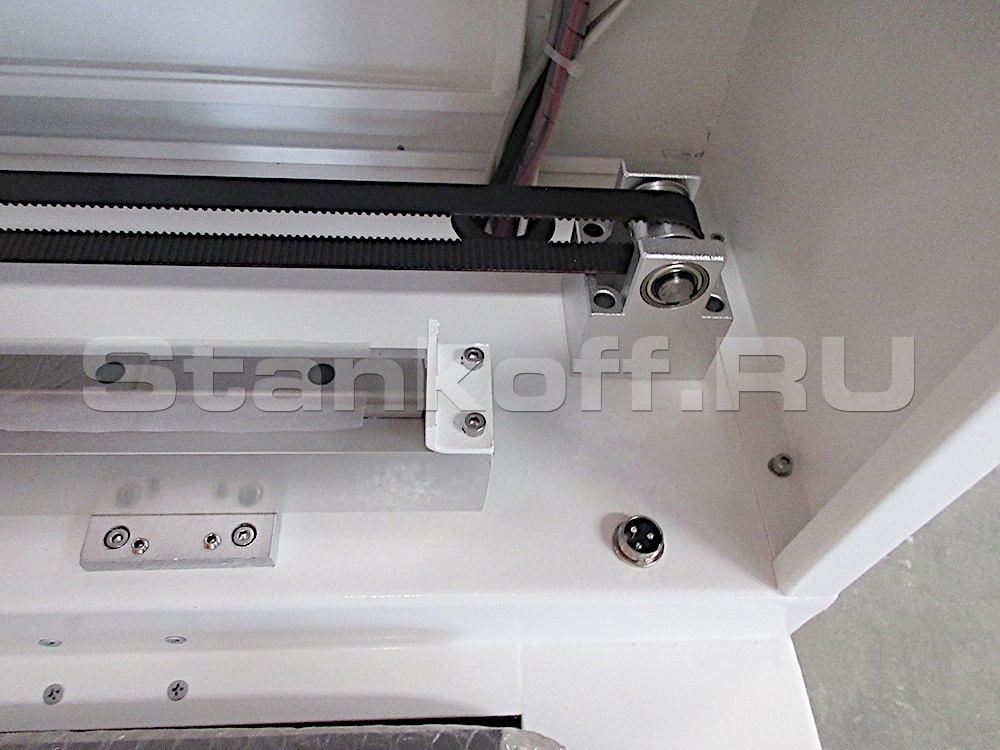

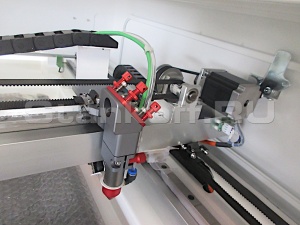

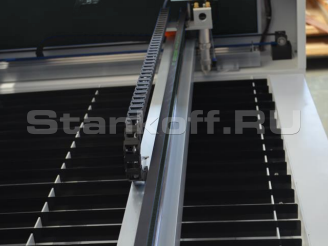

Ременная передача

Ременная передача – механизм, который преобразует вращательное движение вала в движение вдоль оси поступательного типа. Основным инструментом такой передачи является зубчатый ремень. Благодаря его наличию обеспечивается обработка заготовки по заданной оси, с целью получения более высокого показателя точности и производительности. Передача с ременным приводом является одной из самых распространенных.

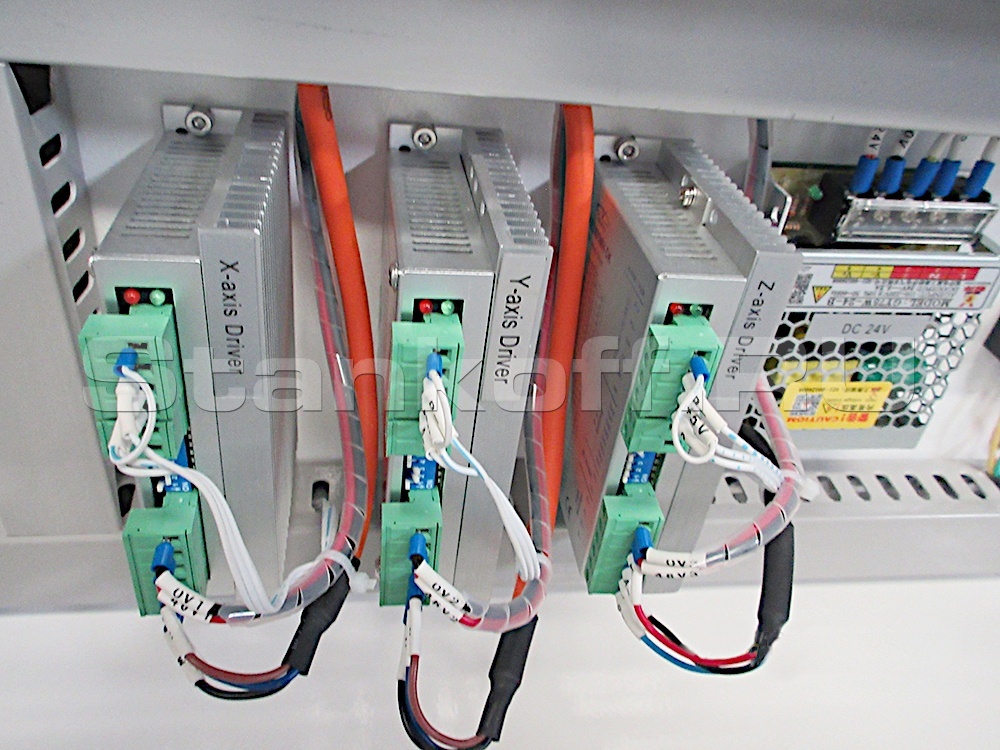

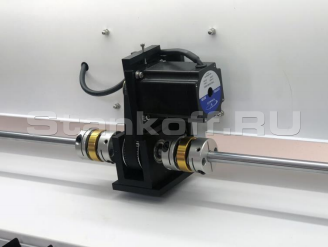

Высокоточные трехфазные шаговые двигатели и драйверы

Преимущества этих двигателей: низкий уровень шума, плавная работа, высокий крутящий момент, высокое ускорение. Трехфазные драйвера высокой производительности способны работать с платами управления новейших образцов ведущих производителей мира. Значительно улучшают стабильность и снижают уровень шума. Существует автоматическая настройка параметров драйвера, автоматический подбор лучших рабочих параметров для увеличения производительности шаговых двигателей.

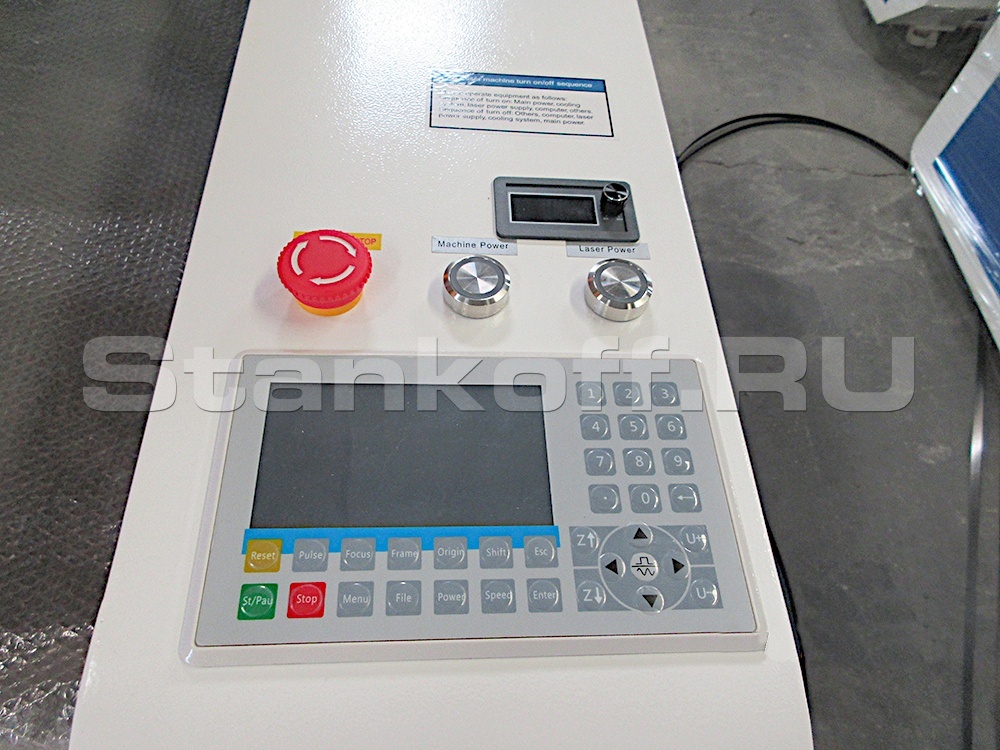

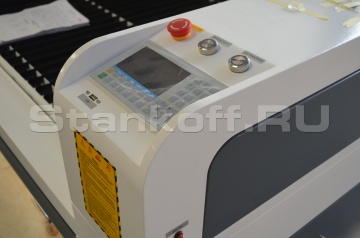

Панель управления RUIDA

Панель с ЖК Делает работу на станке простой и удобной. Управление осуществляется не посредственно на станке.

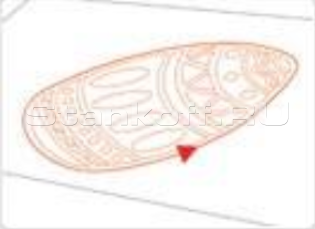

Красный луч-указатель

Указатель представляет собой красный луч, обеспечивающий позиционирование на всей рабочей площади. Лазер может применяться и как предварительный инструмент позиционирования при запуске лазера.

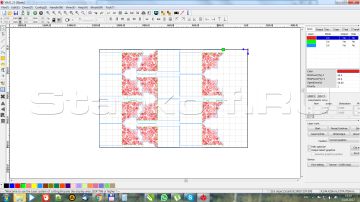

Програмное обеспечение

RDWorks современное ПО для работы на лазерных станках, позволяет быстро и удобно настраивать режимы резки и гравировки, Возможно установка как отдельного, так и макросом для графических программ. Совместимость с графическими программами и поддержка форматов CDR, AI, BMP, PLT, DXF, DWG, (CorelDraw, Illusrator)

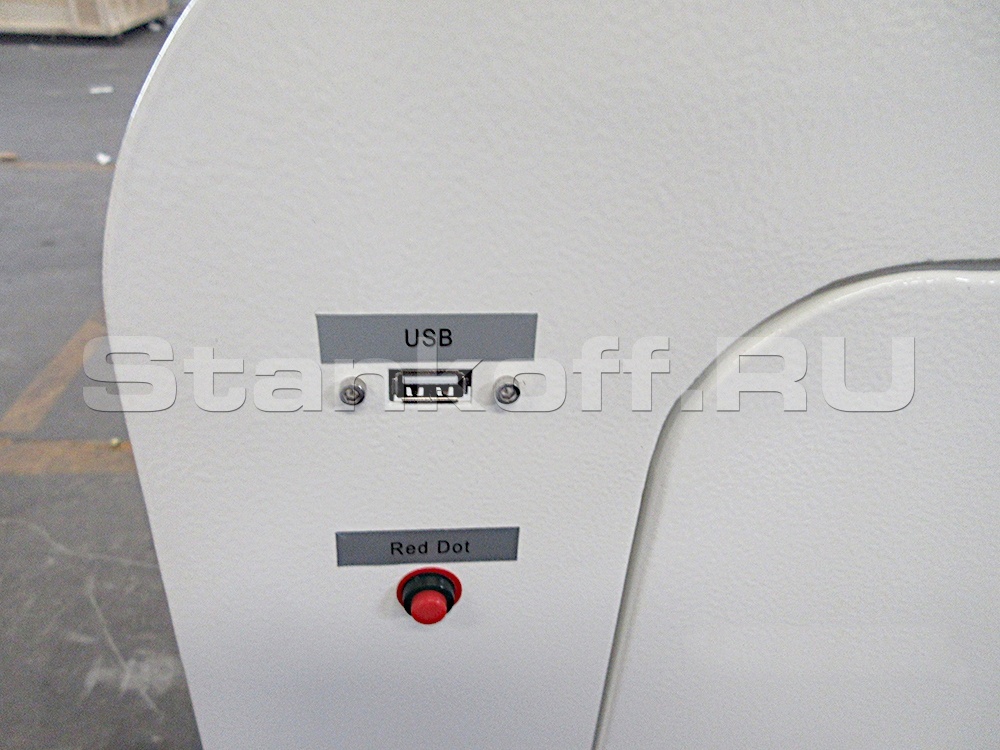

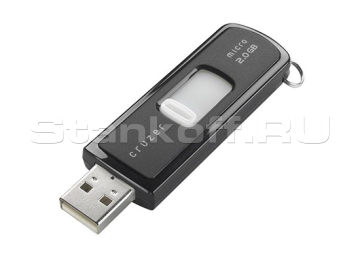

USB-порт

Предоставляет управление станком при отсутствии подключения к компьютеру, а также запуск готовых программ с носителя USB

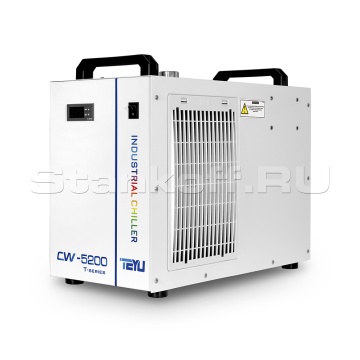

Водяной чиллер CW-5200

Реализовывает охлаждение жидкости, которая нагревается вследствие поглощения избытка тепла, который выделяется в ходе генерации лазерного излучения, данная процедура осуществляется принудительно. Применение чиллера позволяет осуществлять контроль за рабочей температурой охлаждающей жидкости, более конкретно позволяет сохранять заданное значение, сокращать объем воды, которая располагается в охладительной системе. Применение чиллера – наилучший способ обеспечения функционирования лазерного оборудования без перебоев.

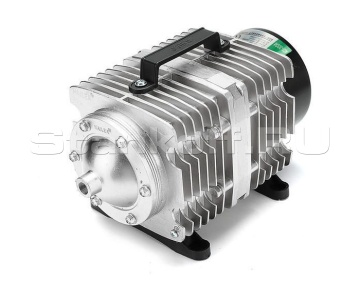

Воздушный компрессор

Удаляет дым с траектории пучка лазера, обеспечивая точную линию реза. Насос нагнетает воздух в зону резания, чтобы резка материалов большой толщины была эффективнее.

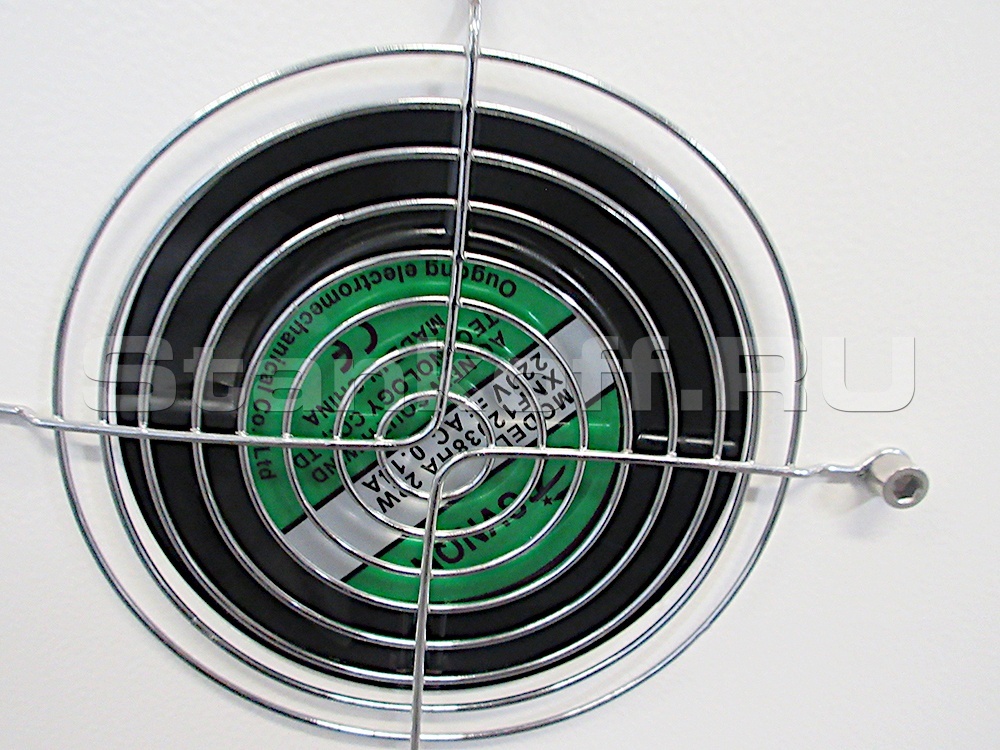

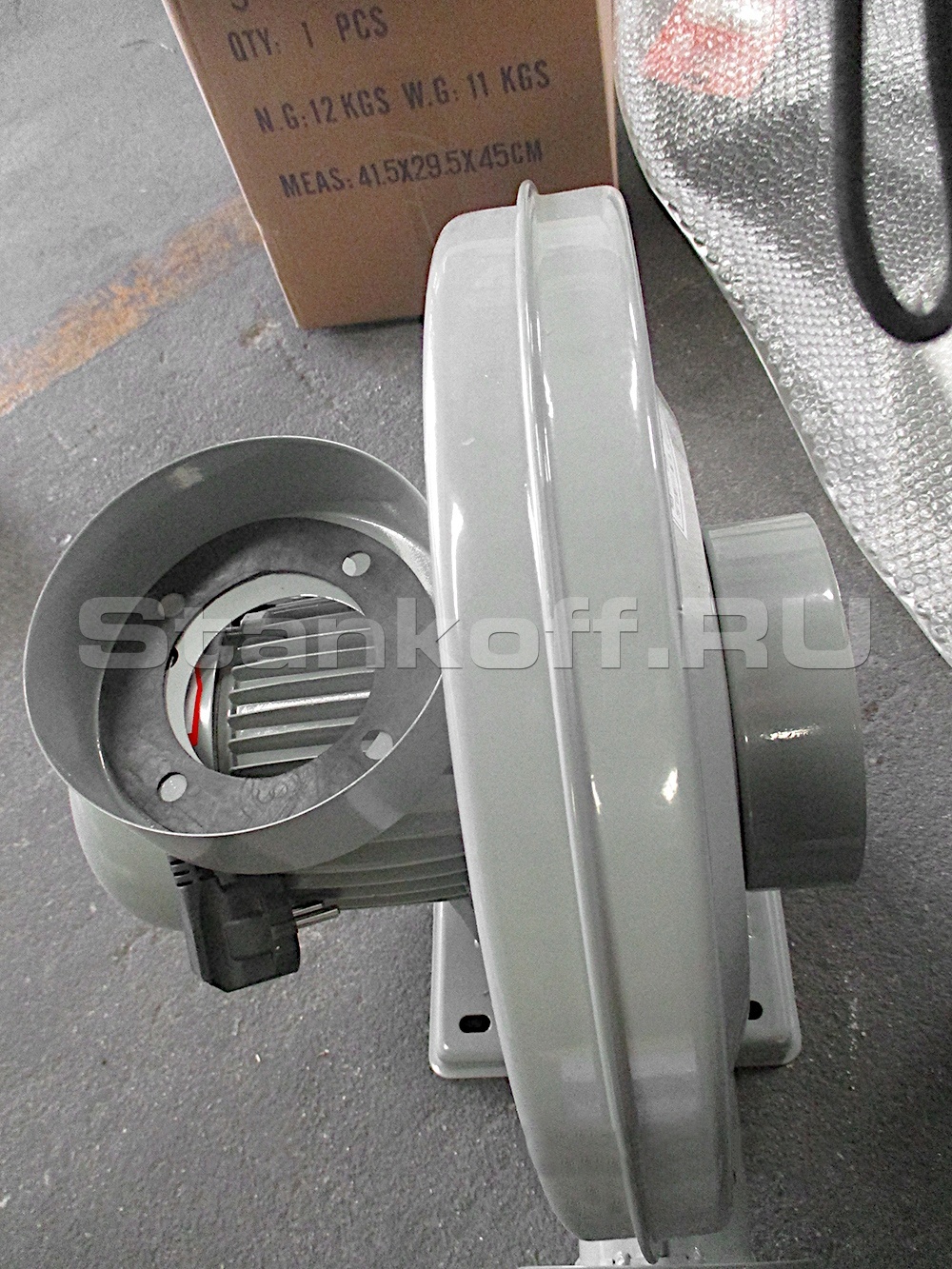

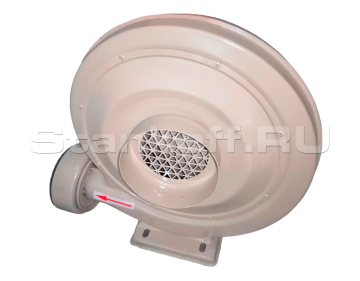

Вытяжной вентилятор

Гарантирует безопасную и бесперебойную работу станка, устраняет пыль и газы, которые образовываются при обработке лазером. Оказывает положительное влияние на качество гравировки и резки.

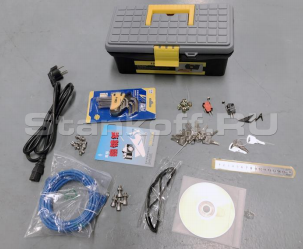

Набор инструмента

Кабель питания, кабель контроллера, программное обеспечение на CD, гаечные ключи, линейка, ключи для дверцы, болты, набор для очистки линз, очки и т. д.

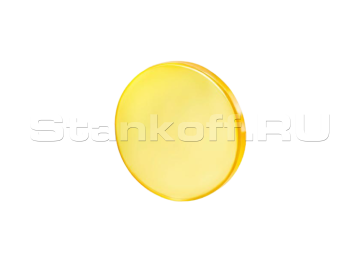

Фокусные линзы

В комплектацию станка входят две фокусные линзы:
F=50,8 мм - используется для детальной гравировки на поверхностях тонких материалов;
F=101,6 мм - подходит для резки и гравировки на поверхностях толстых материалов.

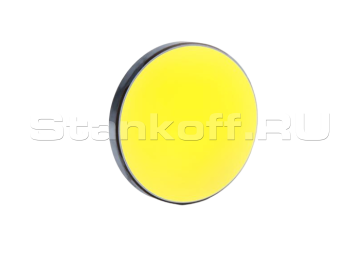

Набор зеркал

Дополнительный набор зеркал. Наличие запасных зеркал позволяет оперативно производить замену в случае износа или повреждения.

Таблица скорости резки материала

Мощность источника		100W	130W	150W	180W
Материал	Толщина, мм	Скорость, м/мин
Акрил	3	25	30	35	40
	5	10	12	15	18
	8	6	8	10	12
	100	4	5	7	10
	15	2	3	4	6
	20	0,7	1	1,5	2
	25	0,3	0,4	0,8	1,2
	30		0,3	0,5	0,8
	35			0,1	0,3
	40				0,1
Фанера	3	18	20	25	28
	6	10	13	16	20
	15		3	4,5	6
	18		1,2	2,5	3,5
МДФ	3	18	20	25	28
	5	13	15	18	21
	10			6,5	9
	15				5
Кожа	Один слой	25	35	40	45
Дерево	3	22	28	33	37
	5		8	10	18
	10			6мм/c	10
	15				5
Ткань	1 лист	1,95	2,95	3,95	4,95
ПВХ	2	68	78	88	98
	3	58	68	78	88
	4	50	63	73	80
Двухцветный лист	2	35	40	50	60
Бумага	Одна страница	40	40	40	40
Резина	1	33	38	43	48
Резина	2	18	23	28	33

Получаемые изделия

Кроме продажи надежного станка с ЧПУ мы поможем вам в:

Оперативной доставке
Шеф-монтаже данного оборудования
Обучении вашего персонала
Гарантийного и постгарантийного обслуживания

Лазерная трубка	Yongli A6s
Мощность	130-150 Вт
Ресурс лазерной трубки	10 000 ч
Размеры рабочего поля	1600х1000 мм
Рабочий стол	сотовый, реечный
Подъем стола	да
Красная точка	да
Контроль дверей	да
Подача материала	передняя и задняя
Скорость резки	0-600 мм/сек
Скорость гравировки	0-1200 мм/сек
Контроль мощности лазера	1-100% регулирует внутри программы
Минимальный символ	1х1 мм
Максимальное разрешение	2500 DPI
Точность позиционирования	0.03 мм
Охлаждение	водяное охлаждение

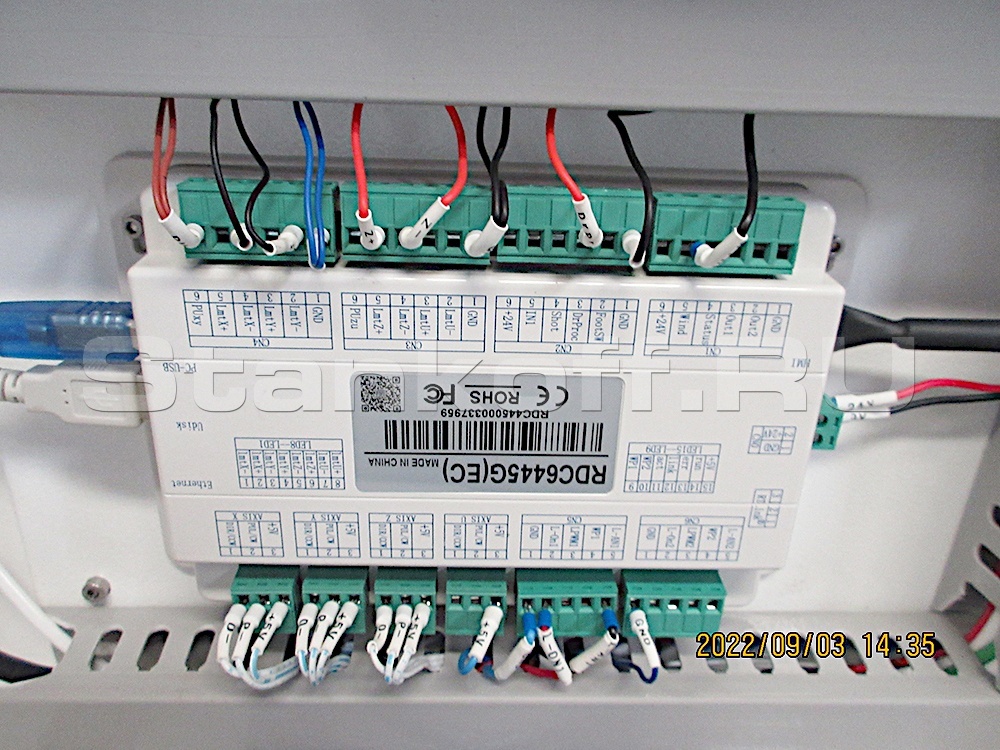

Контроллер	Ruida RDC6445G
Поддерживаемые форматы	.plt,.dst,.dxf,.bmp,.dwg,.ai
Поддерживаемое программное обеспечение	CorelDraw, Photoshop, AutoCad
Тип привода	Трехфазный двигатель с редуктором и муфтой
Потребляемая мощность	2,5 кВт
Габаритные размеры станка	214015201050 мм
Габаритные размеры в упаковке	223019301140 мм
Вес брутто	550 кг
