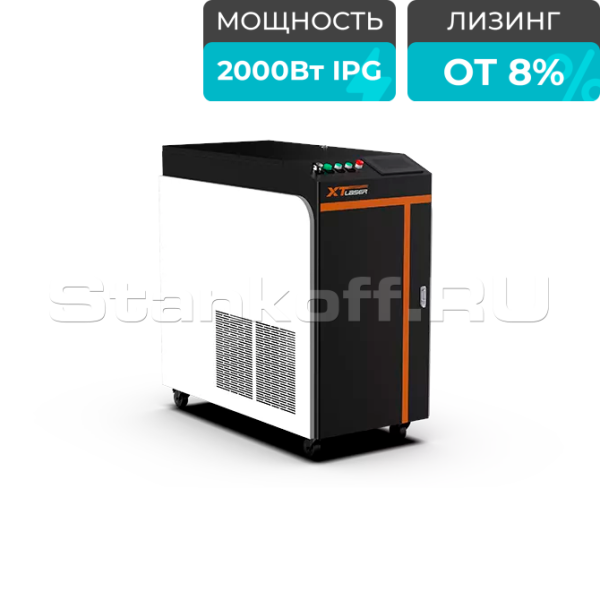

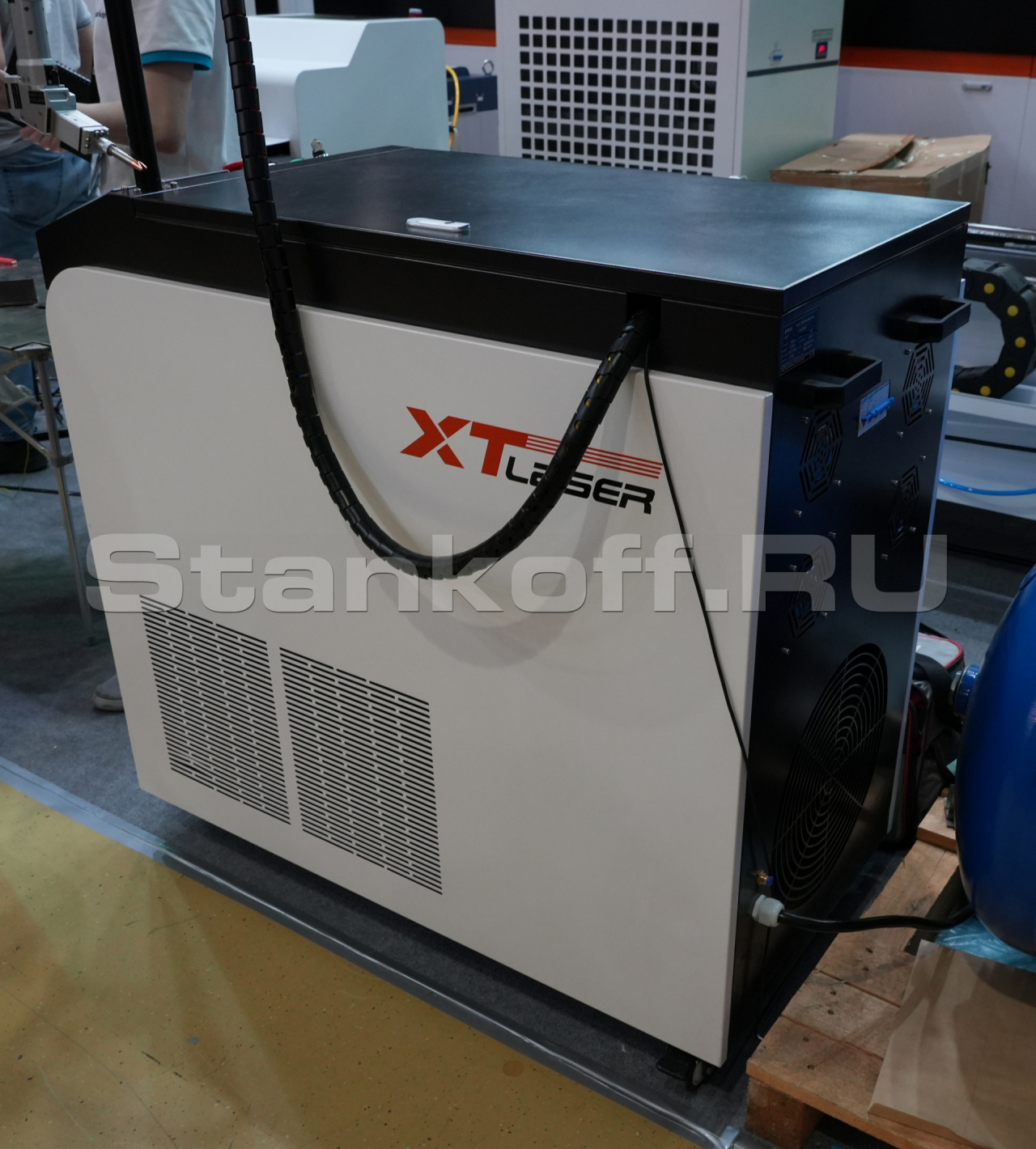

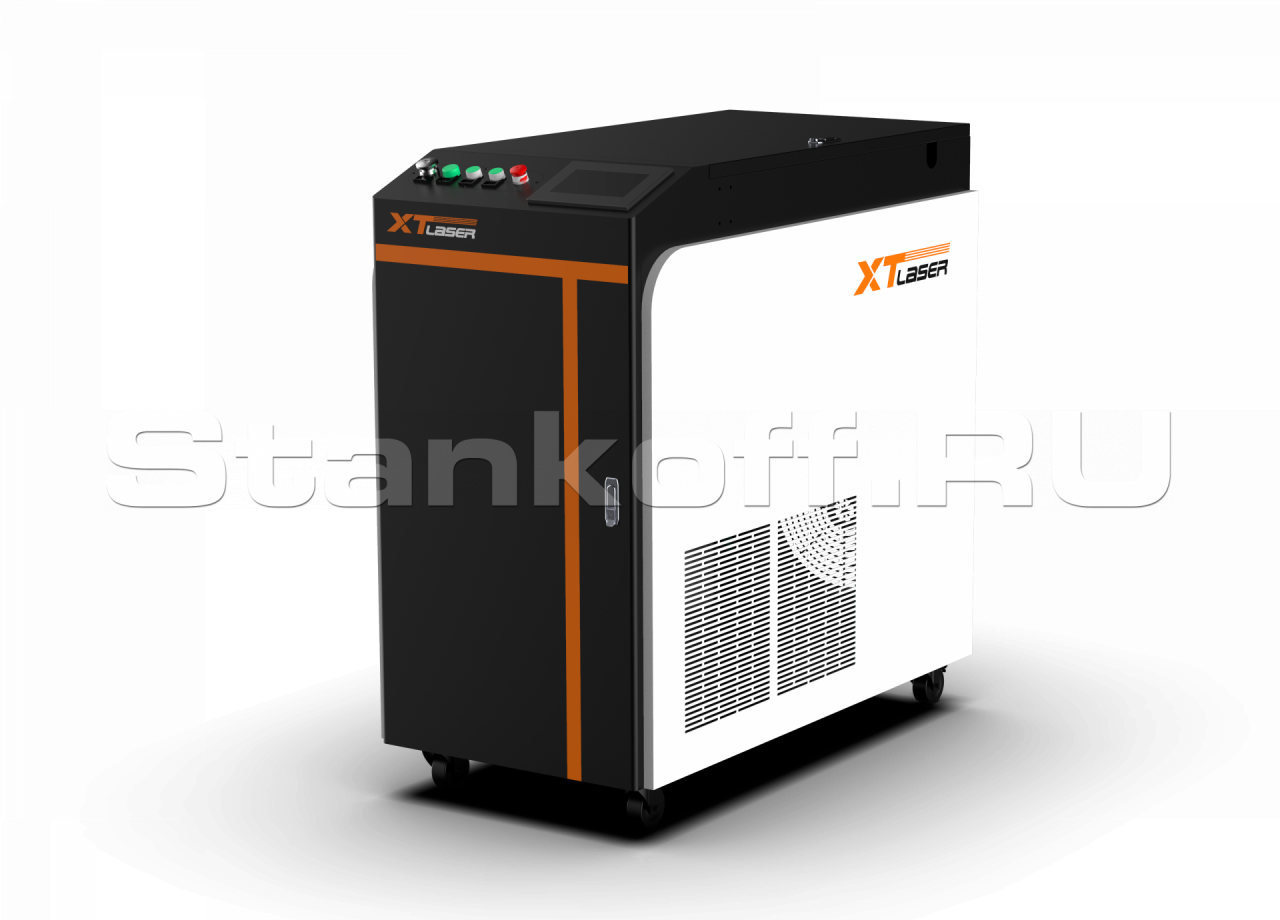

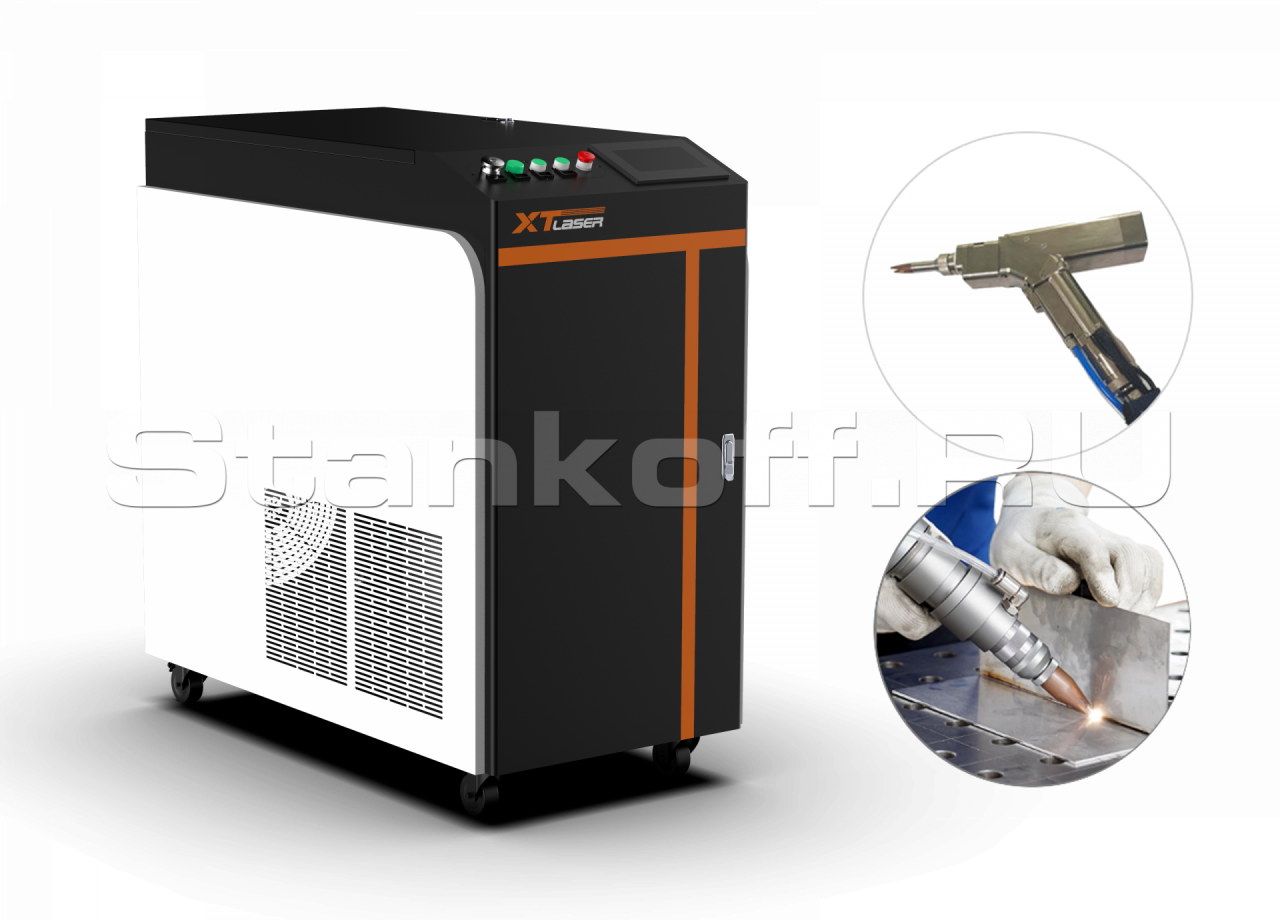

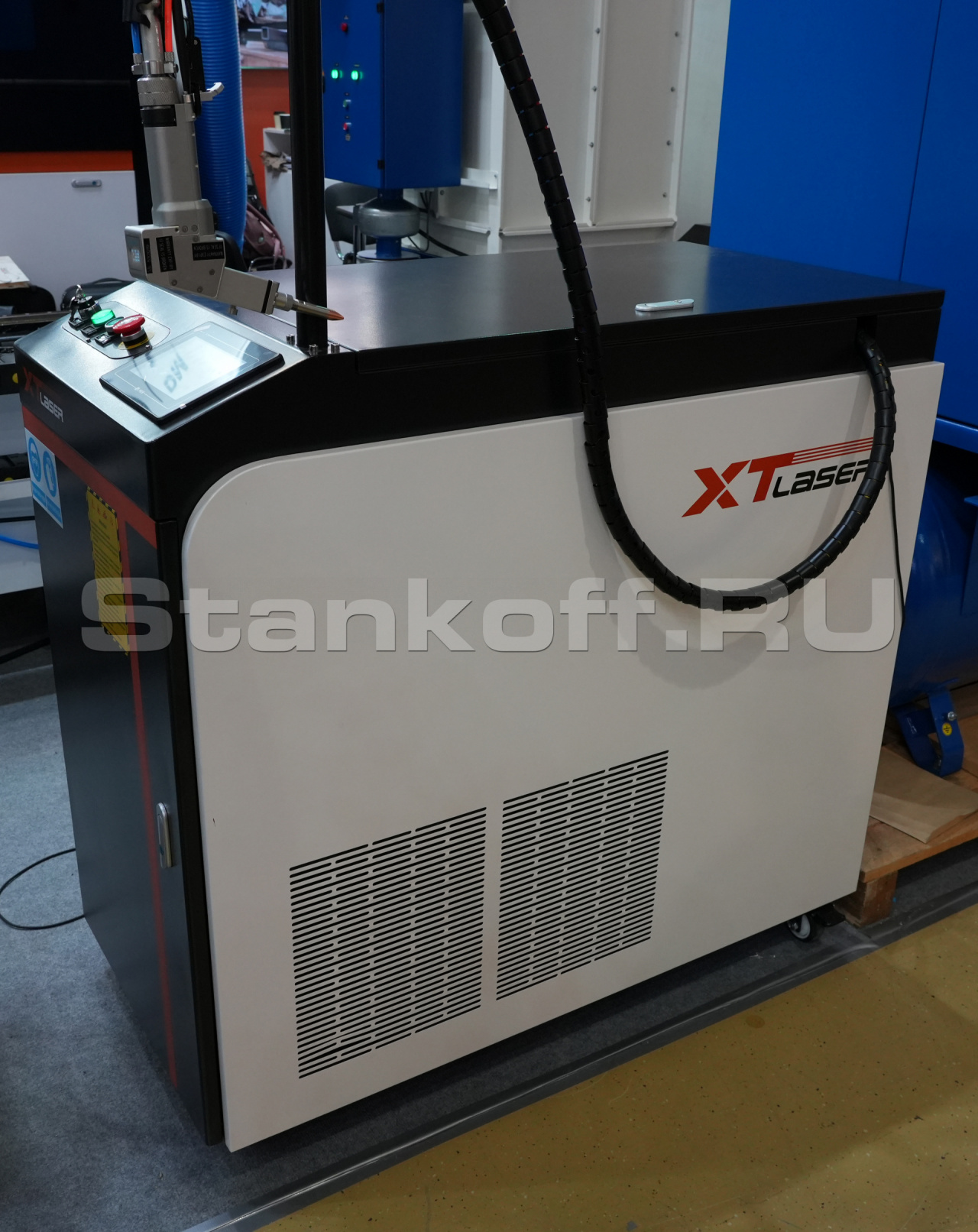

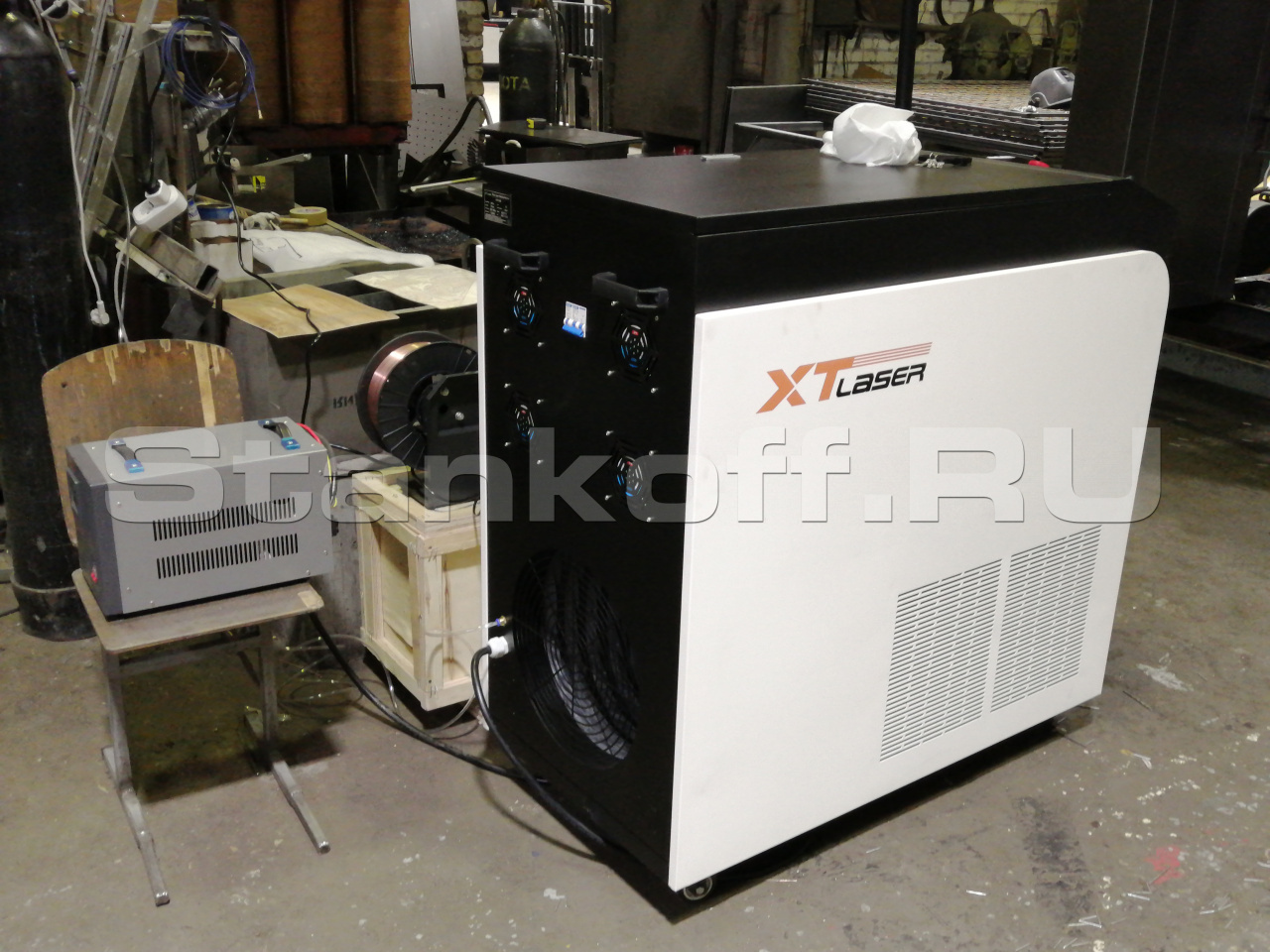

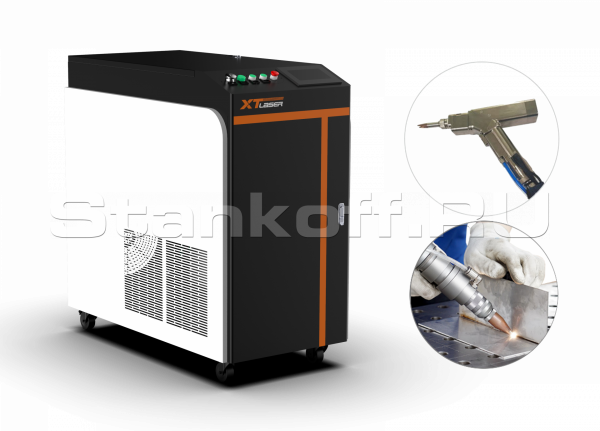

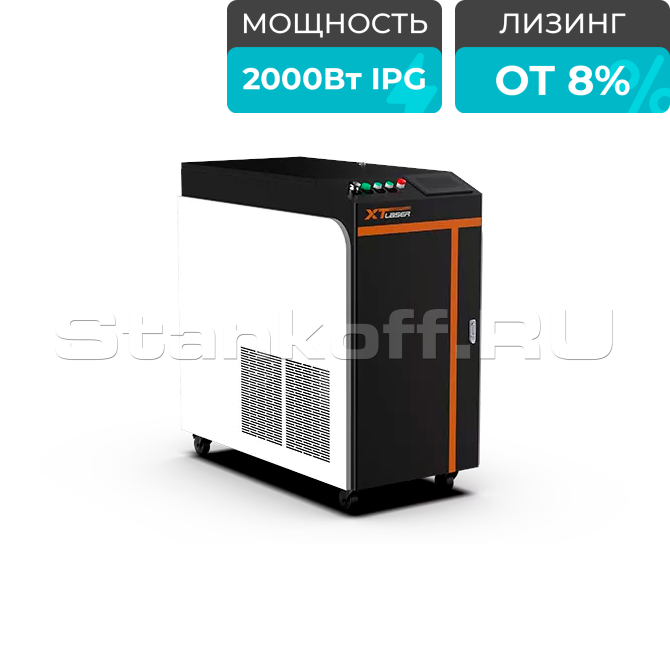

Оптоволоконный аппарат лазерной сварки металла XTW-2000Q/IPG

Контакты

Станкофф.РУ

+7 (800) 5555-770

Детальное описание

Аппараты ручной лазерной сварки с оптоволоконными лазерными излучателями — новейшая разработка в области сварочных технологий, пришедшая на смену аргонодуговой сварке. Используются при сварке таких металлов, как нержавеющая сталь, железо, алюминий и других металлов. Характеризуются большой глубиной сварки, прочностью сварных швов, подходят для сварки любой сложности.

Установки для лазерной сварки генерируют излучение в импульсном и непрерывном режимах. Технология включает в себя точечное и шовное сварные соединения. Для шовного применяется непрерывный режим генерации или импульсный с перекрытием, для точечного - только импульсный. Точечный метод дает минимальные деформации и используется для соединения изделий небольшой толщины. При шовной сварке происходит формирование глубокого сварочного канала. Метод обладает высокой эффективностью при обработке сталей, титана, меди и алюминия. Луч высокой плотностью мощности разрушает поверхностные оксидные пленки и препятствует образованию новых и не требует применять защитные инертные газы. Сваривание элементов небольшой толщины производится с расфокусировкой луча, это позволяет исключить сквозное прожигание изделия. Для получения прочного шва аппарату лазерной сварки необходимо оснащение источником излучения достаточной мощности.

Применение

Используются при производстве кухонной утвари, сантехники, бытовой техники, металлической мебели, окон и дверей, автозапчастей, в рекламном производстве и во многих других сферах.

Преимущества

✓ Сварной шов гладкий и красивый
Отсутствует деформация поверхности, не требует последующего шлифования, отсутствует необходимость чистовой обработки сварного шва.

✓ Равномерность сварки
Достигается равномерным распределением точечной энергии лазерного сварочного аппарата.

✓ Высокая скорость сварки
Скорость лазерной сварки в 2-10 раз выше, чем скорость традиционной сварки.

✓ Точное позиционирование
Точное позиционирование благодаря системе красный луч.

✓ Универсальность
Гибкие настройки позволяют производить шовную и точечную сварку.

✓ Удобство эксплуатации
С помощью ручного пистолета можно сваривать длинные отрезки (отсутствует ограничение длины сварки длиной рабочего поля). Возможность сваривать труднодоступные зоны и осуществлять сварку под любым углом.

✓ Простота эксплуатации
Гибкий ручной режим работы легок в освоении, не требует специального обучения.

✓ Экономия в обслуживании
Отсутствие расходных материалов, низкое электропотребление, стабильность работы и длительный срок службы снизят затраты на обслуживание.

✓ Экологичность
Надежная и экологически чистая технология без загрязнения окружающей среды.

✓ Компактность
Легкий вес и компактность позволяют использовать установку в любых производственных условиях.

✓ Устойчивость к коррозии и высокая термостойкость

Комплектация

Источник лазерного излучения	IPG
Лазерная сварочная голова	Qilin, V11
Система ЧПУ	Qilin
Водяной чиллер	Hanli/S&A/Bingyue
Устройство подачи проволоки	Qilin

Особенности конструкции

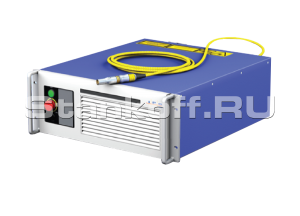

Лазерный источник IPG

IPG Photonics – передовой производитель, флагман в области оптоволокна. IPG использует ряд инновационных технологий, которые делают продукцию максимально эффективной и надежной. Одна из последних технологий корпорации – применение одиночного излучателя. При этом срок его эксплуатации превышает 100 000 часов. Такое оборудование рассчитано на постоянное пользование им в высокоскоростных режимах и сильные нагрузки.

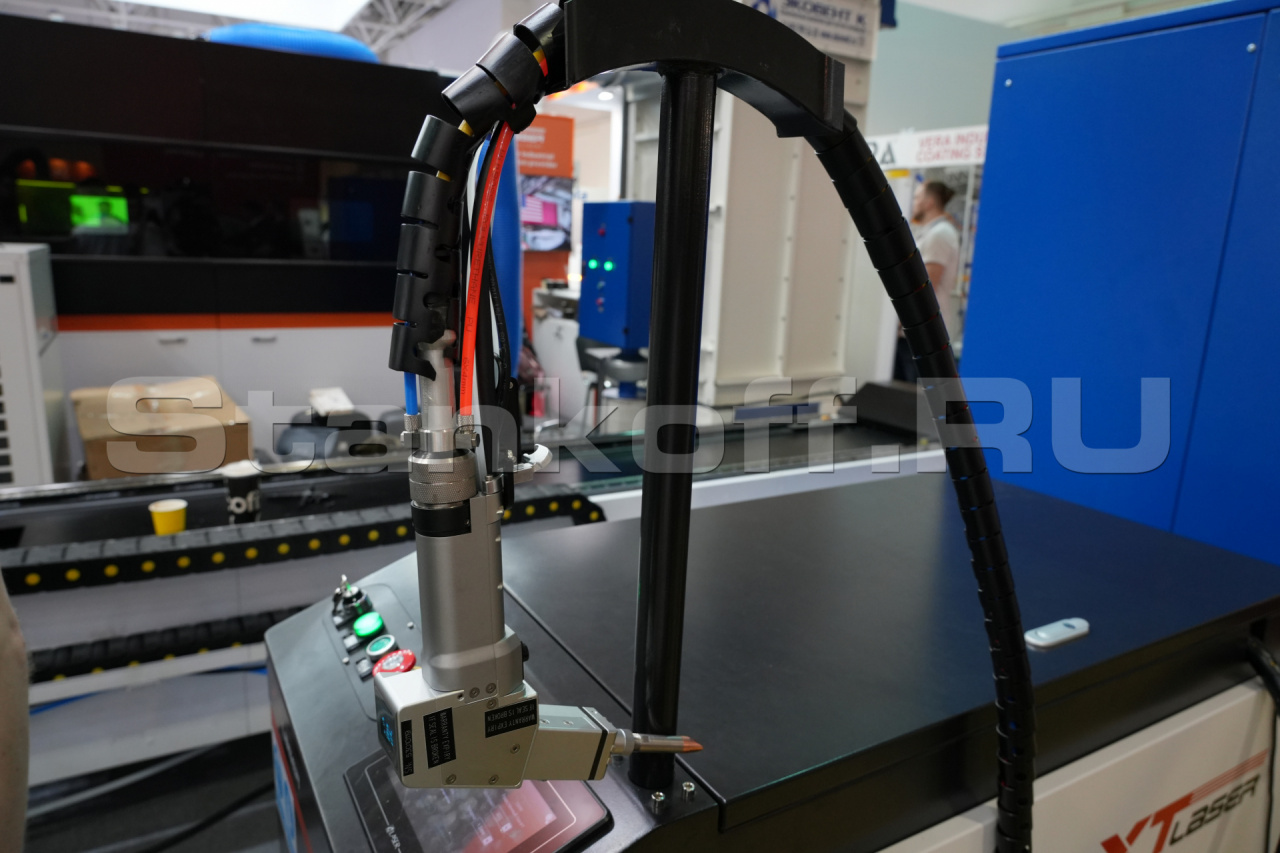

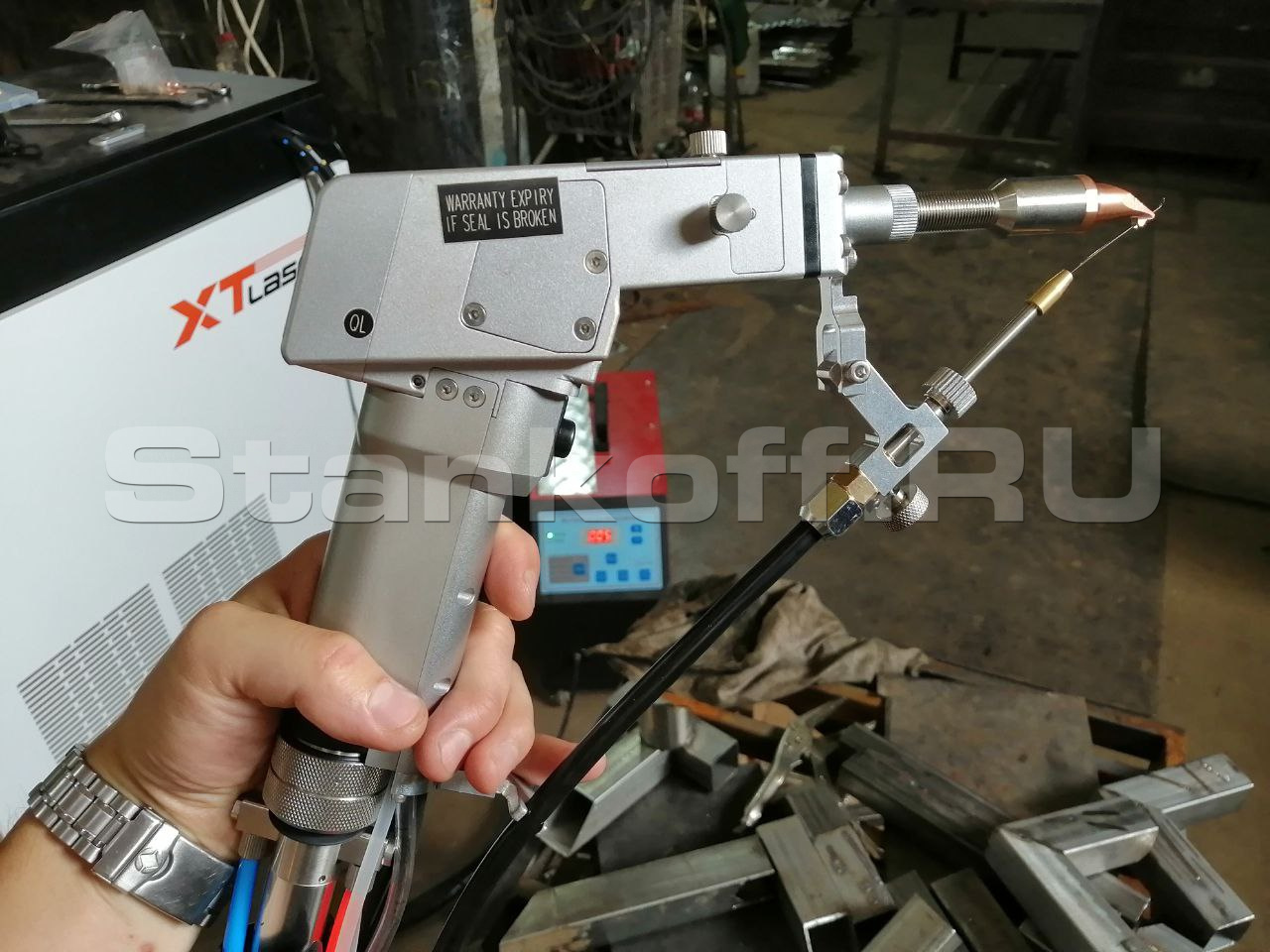

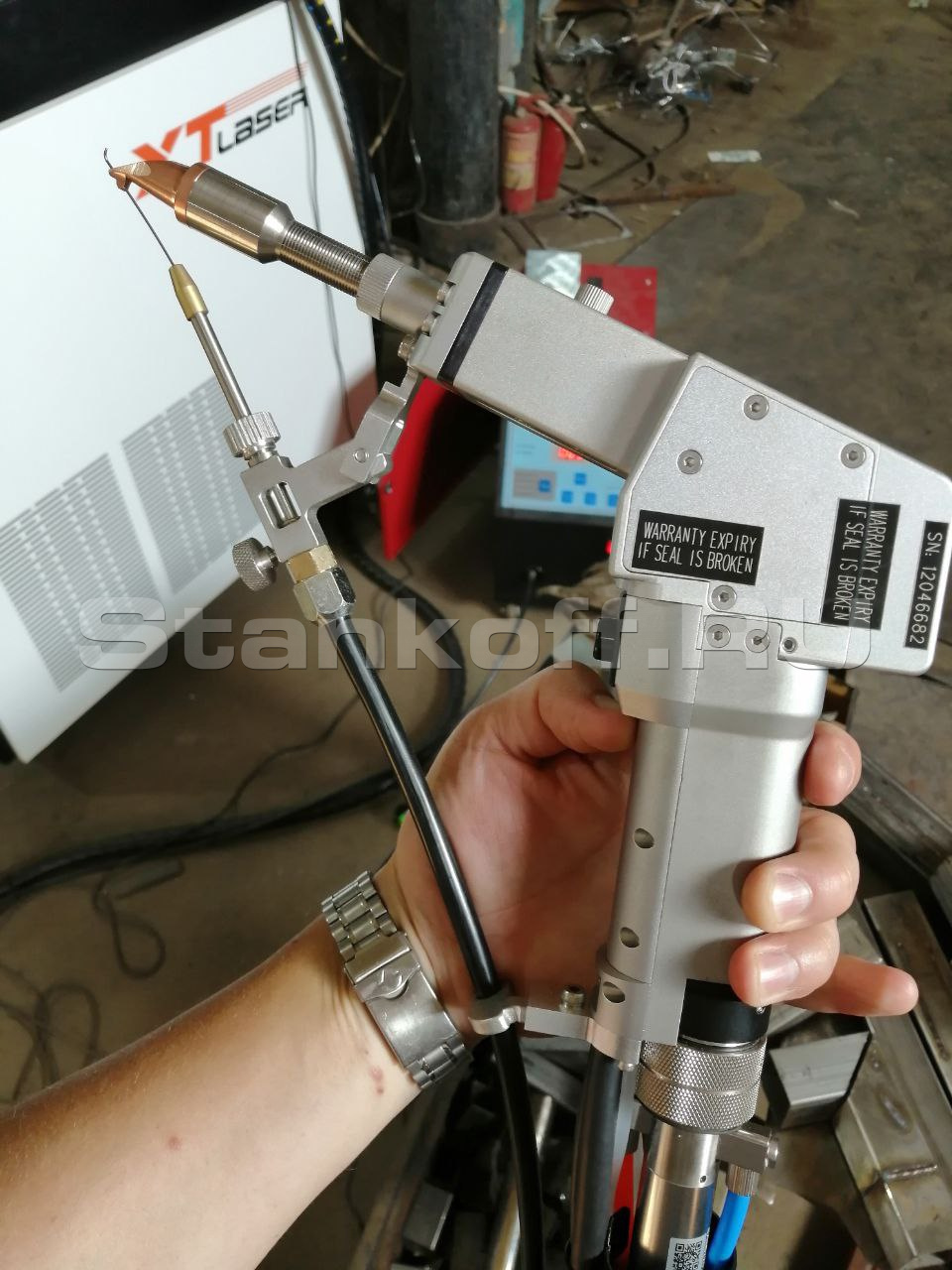

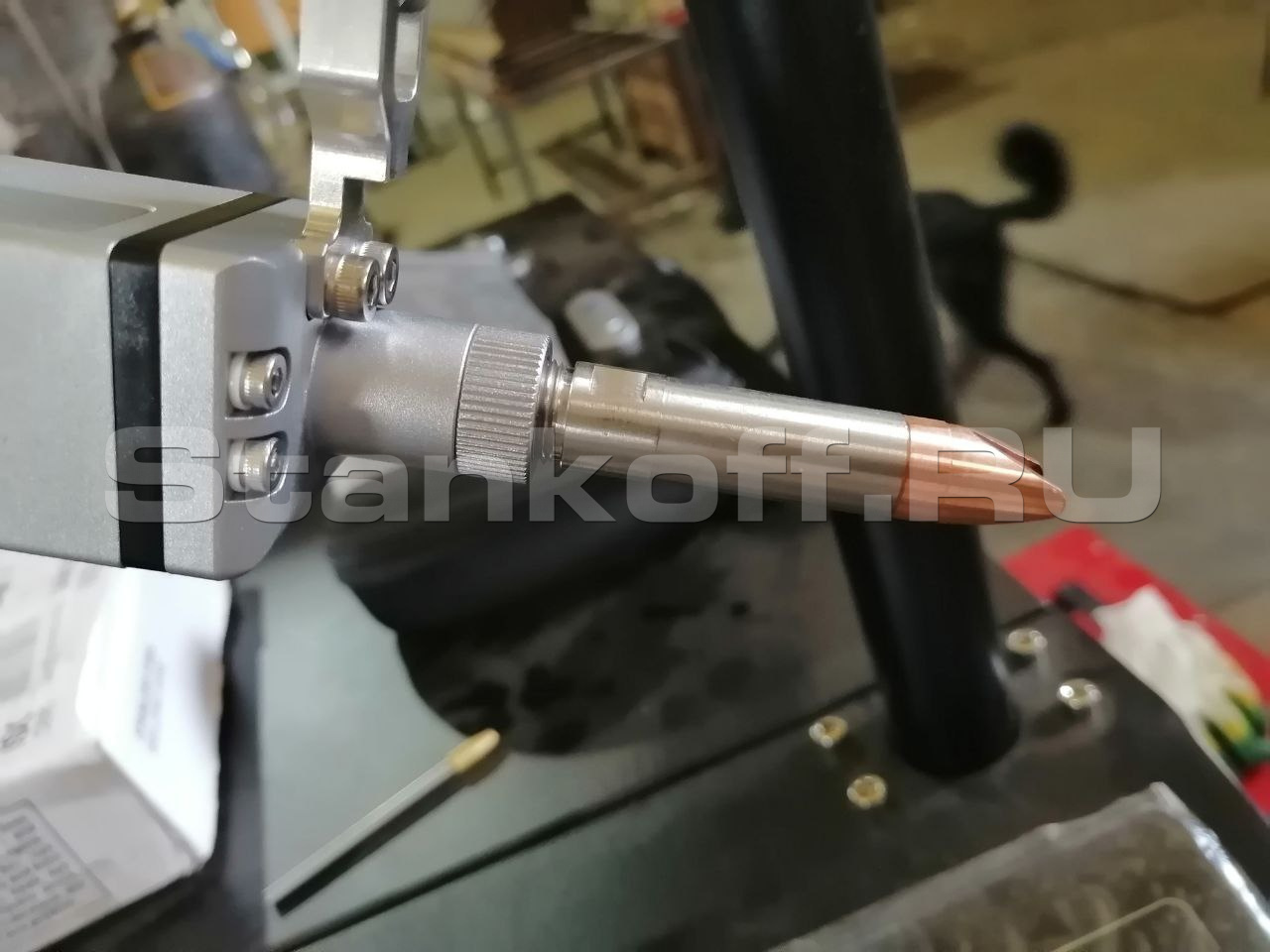

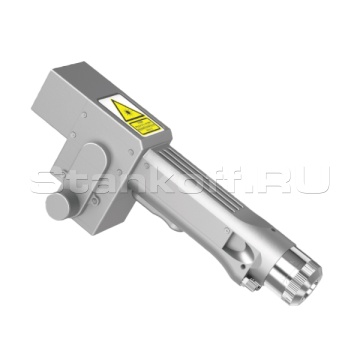

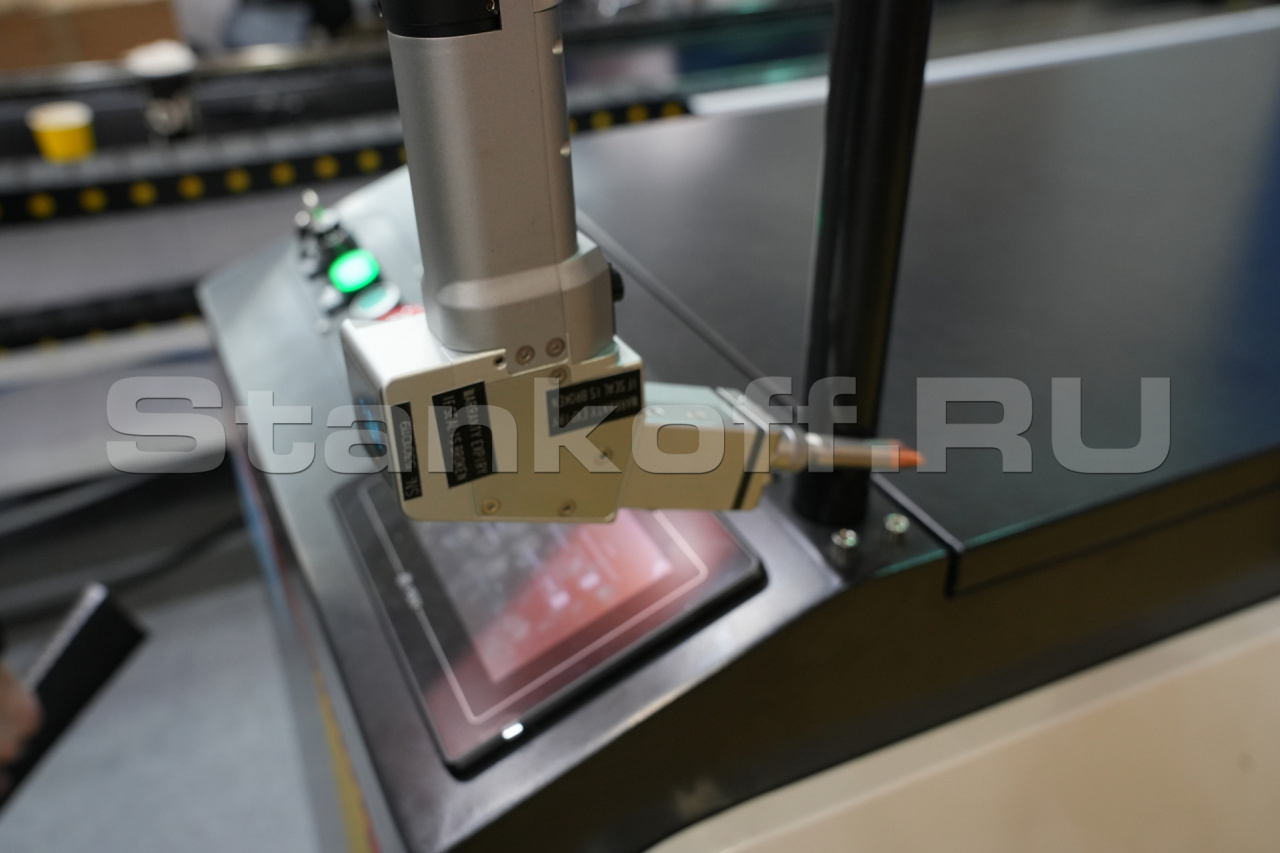

Сварочный пистолет с подачей проволоки

В линзе фокуса движется микро-двигатель, поэтому точка выходного луча может совершать круговые движения, чтобы сделать более широкий сварочный шов, который может увеличить более допустимый диапазон и ширину зазора, чем традиционная дуговая сварка. В дополнение, интеграция системы подачи проволоки может сварить более широкий зазор, с гораздо более сильной плотностью, что улучшит эффективность работы.

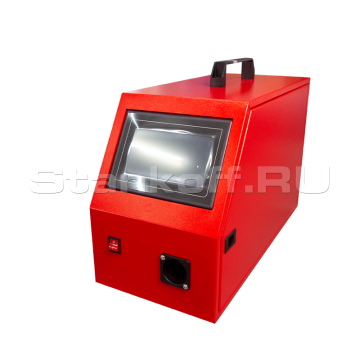

Устройство подачи проволоки

Система подачи проволоки отвечает за стабильную подачу проволоки во время сварки. Двухтактный механизм подачи проволоки используется для обеспечения хорошего выравнивания проволоки и стабильной скорости подачи проволоки. Если требуется предварительный нагрев, добавляется источник питания нагревающий проволоку. Применяется для аргонодуговой сварки, лазерной сварки, плазменной сварки. Имеет легкую конструкцию, положение угла подачи проволоки можно регулировать.

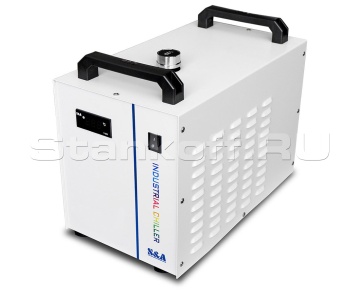

Водяной чиллер

Система охлаждения с двойным фреоновым контуром, обеспечивает постоянное поддержание оптимально-рабочей температуры иттербиевого источника в заданном эксплуатационном диапазоне.

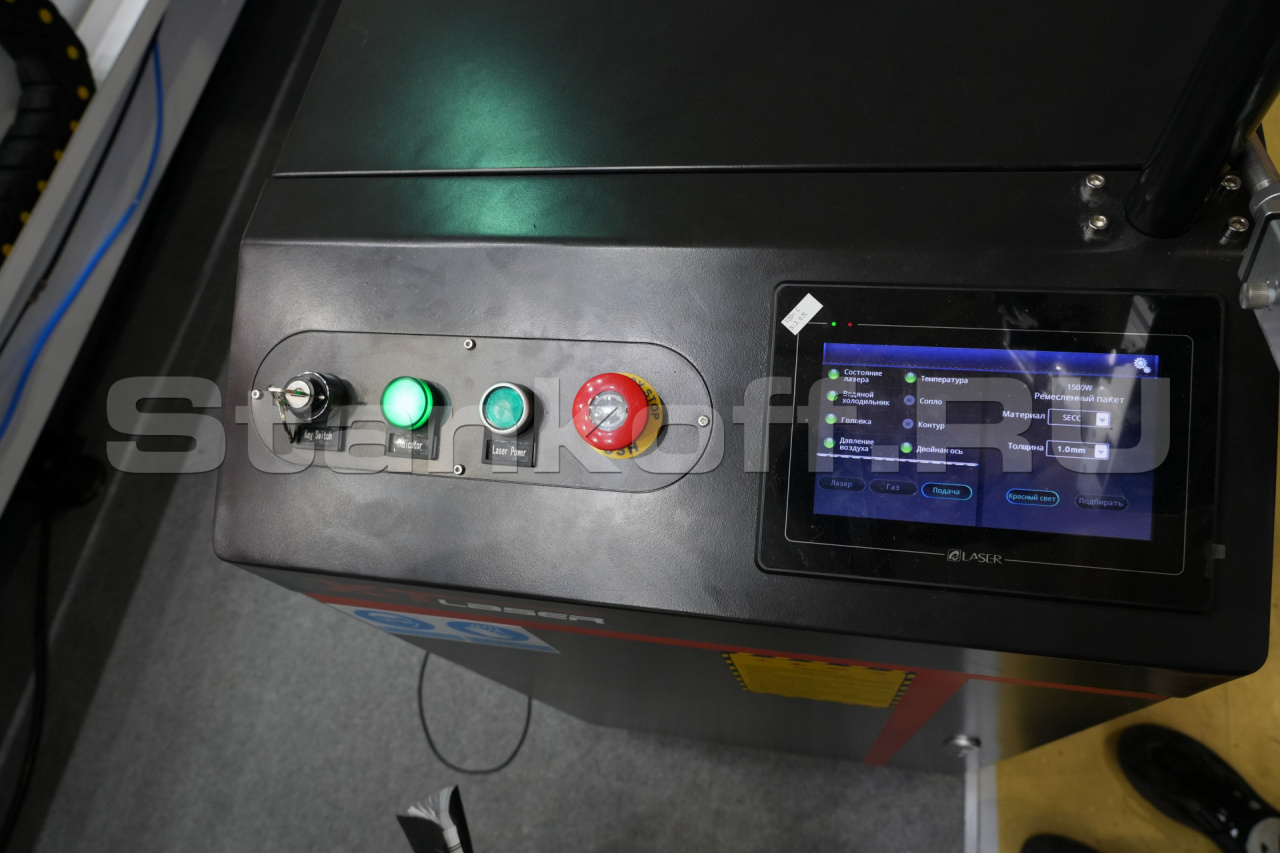

Возможности сварки Qilin

Функция хранения технологического пакета

В составе технологического пакета (ТП) есть программа по умолчанию, которую также можно отредактировать или восстановить до заводских настроек.

Режимы работы

Изначально можно выбрать два режима сварки - непрерывный или импульсный, а также установить время импульса и интервал между импульсами.

В случае проблем с температурой в лазерном источнике, водяном чиллере или в корпусе головы на экране появится аварийные предупреждения.

Функция кодировки лазера

В настоящее время действует поддержка лазерных источников Chuangxin, Raycus, Reci. Поддержка других источников планируется в скором времени.

Функция ограничения мощности

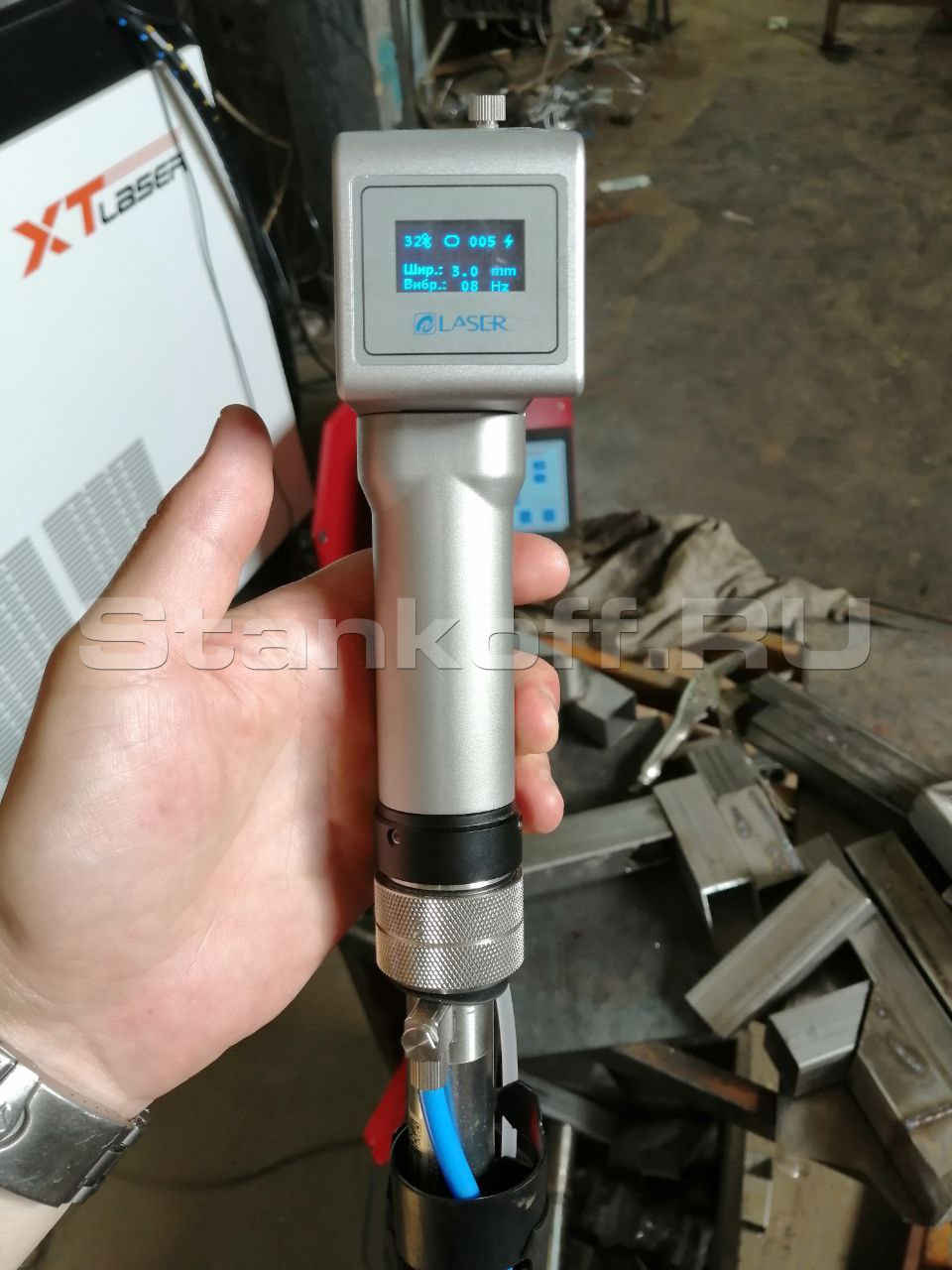

Настройки на дисплее сварочной головы

Возможность регулировки мощности лазерного источника, типа сварки, ширины и частоты осцилляции, скорости подачи проволоки итд.

Функция выбор языка

Функция выбора языка реализована на OLED-дисплее сварочной головы. Поддержка китайского, английского и русского языков.

Дополнительная изоляция от электрического тока высокой силы

Для защиты от электрического тока высокой силы добавлена дополнительная изоляционная защита на сварочном пистолете

Таблица зависимости толщины заготовки от вида материала и выходной мощности волоконного лазера

Материал	Толщина металла, мм	1000Вт		1500Вт		2000Вт
Материал	Толщина металла, мм	Глубина расплава, мм	Выходная мощность, %	Глубина расплава, мм	Выходная мощность, %	Глубина расплава, мм	Выходная мощность, %
Нержавеющая сталь	0,6	0,2	16	0,3	15	0,3	10
	0,8	0,2	20	0,3	20	0,4	15
	1,0	0,3	25	0,5	25	0,5	20
	1,2	0,3	30	0,5	30	0,6	25
	1,8	0,3	40	0,7	40	0,8	35
	2,5	0,5	40-45	0,8	40-45	1,0	35-45
	3,0	0,7	60	1,2	60	1,4	50
	5,0			1,5	70-80	2,1	70-80
	6,0					2,5	80-90
	7,0					3,0	80-90
Алюминий, медь	0,5	0,3	70-80	0,3	70-80	0,4	60-80
	1,0	0,5	80-90	0,5	80-90	0,8	80-90
	1,5	0,6	85-95	0,6	80-90	0,8	80-90
	2,0			0,8	85-95	1,0	85-95
	4,0					2,0	90-100

Получаемые изделия

Расходные материалы

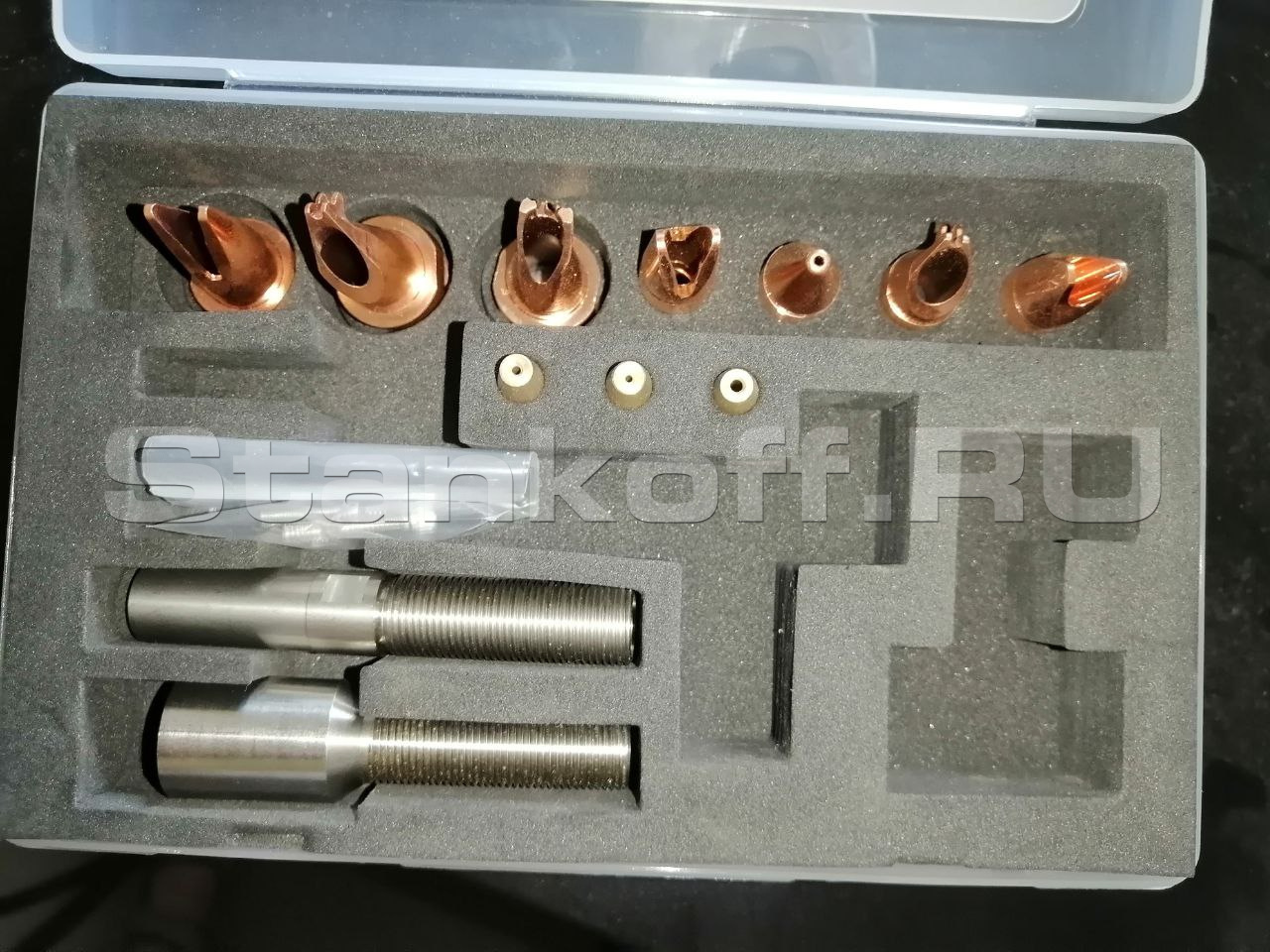

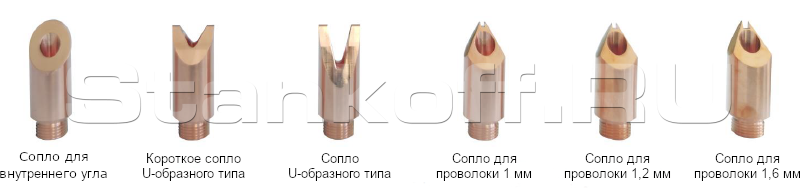

Сопла

Мощность лазера	2000 Вт
Лазерный источник	IPG
Длина волн	1064 Нм
Срок службы	100 000 моточасов
Время непрерывной работы	24 часа
Ширина импульса лазера	0,1-20 мсек
Частота лазера	1-50 кГц
Диаметр пятна лазерного луча	0,5-5 мм
Скорость сварки	0-120 мм/сек
Режимы	точка линия треугольник круг песочные часы круг в круге
Вес сварочной головы	1,2 кг
Источник питания	220В 3 фазы
Потребляемая мощность	10 кВт
Система управления	ЧПУ
Система охлаждения	Водяной чиллер
Рабочая температура	15-35 ℃
Рабочая влажность	< 70% (Без конденсации)
Габаритные размеры	1140х670х1400 мм
Вес	270 кг
