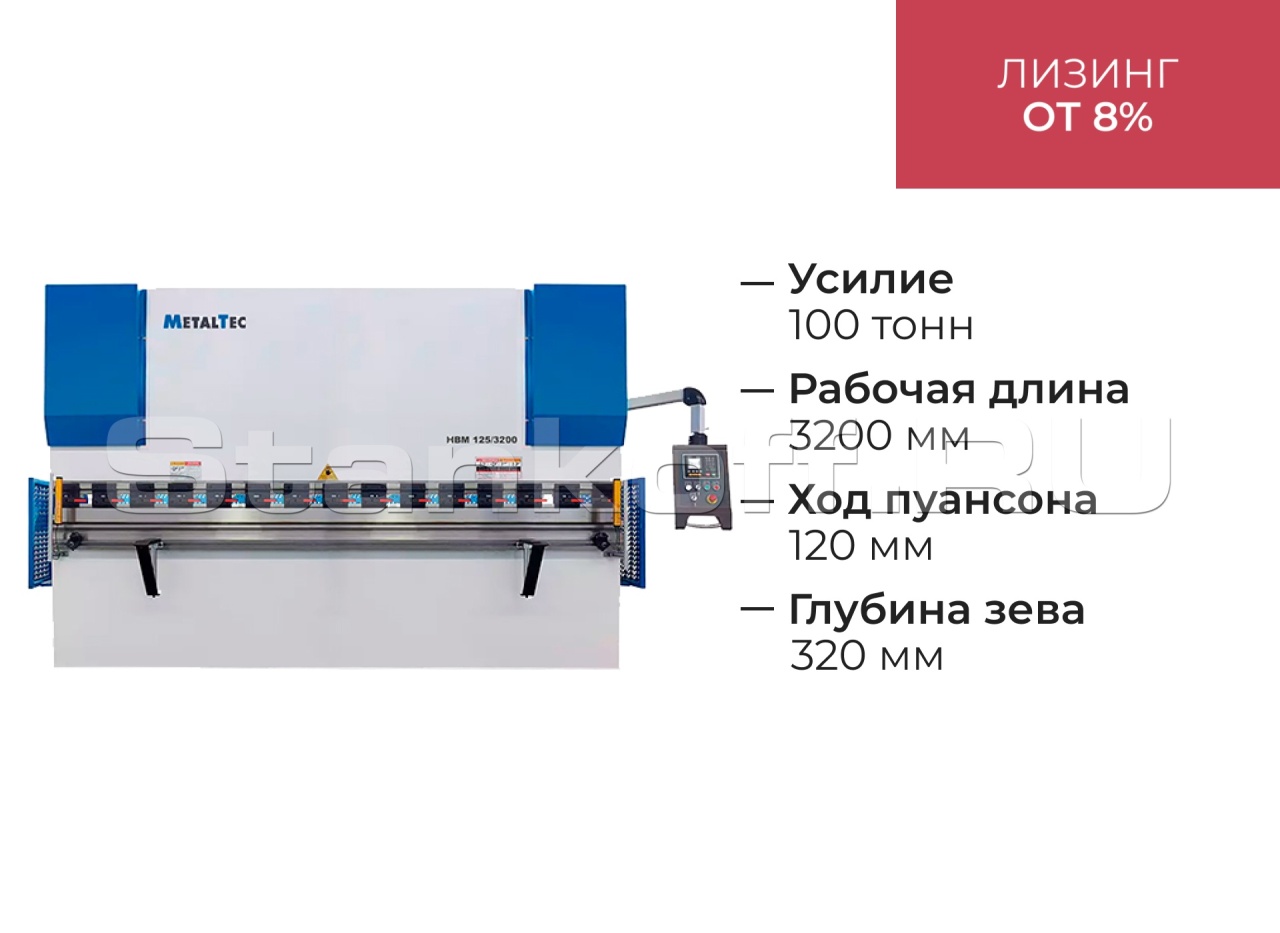

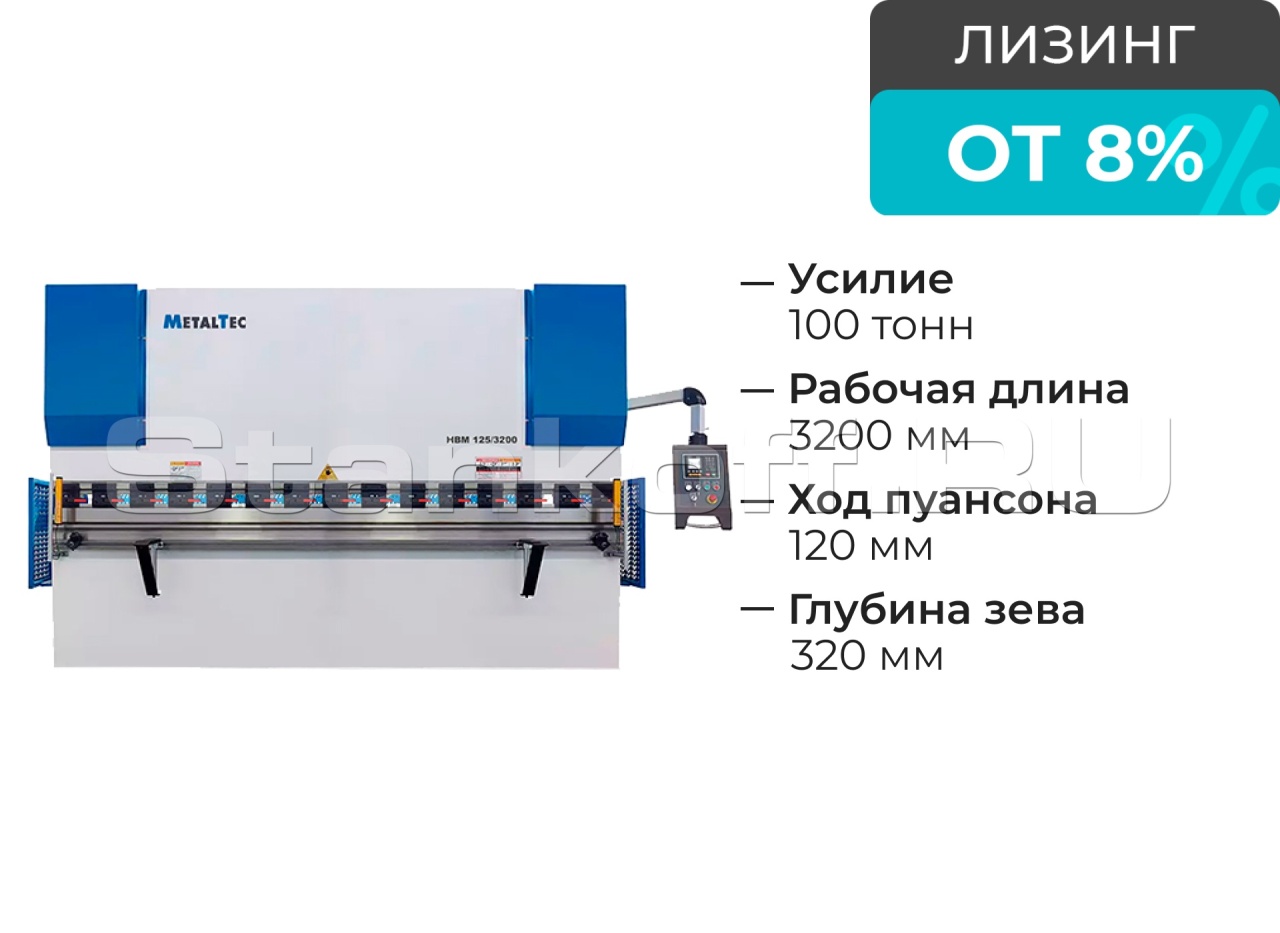

Гидравлический листогибочный пресс MetalTec HBM 100/3200М E22
В наличии
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Гидравлический листогибочный пресс MetalTec HBM 100/3200М, предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.
Область применения
Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие:
- детали кузова машин;
- воздуховоды и системы вентиляции;
- элементы напольных покрытий, лестницы, двери и лифтовые кабины;
- корпуса электрошкафов и аналогичных устройств;
- кожуха и короба, для практически любого вида оборудования и машин;
- устройства и приборы бытового назначения;
- декоративные изделия;
- и т.д.

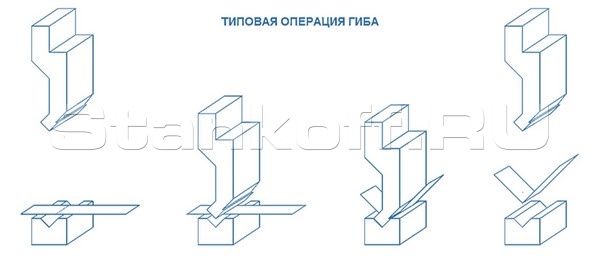

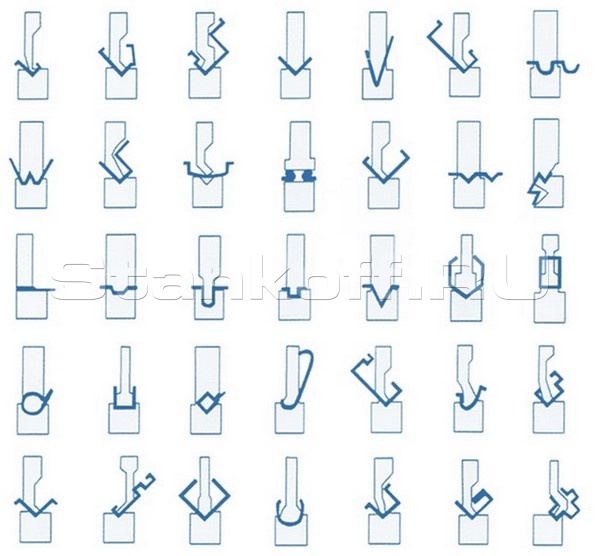

Схемы обработки

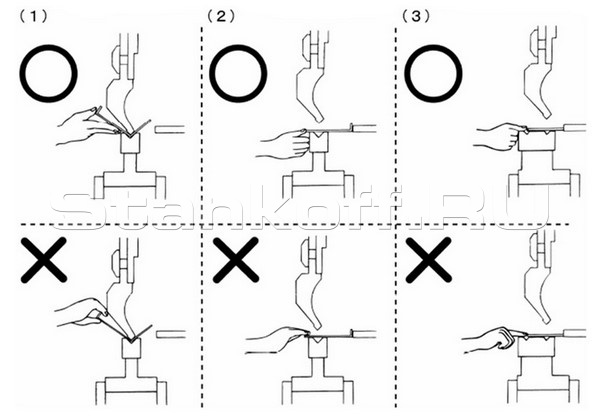

Меры безопасности при работе
Основные узлы станка
| Система управления | Estun - Е22 |
| Насос гидравлической системы | Sunny (США) |
| Клапаны гидравлической системы | Rexroth (Германия) |
| Уплотельные кольца | NOK (Япония) |
| Фиттинги гидравлических трубок | JS (Германия) |
| Главный двигатель | Siemens (Германия) |
| Электрокомпоненты | Schneider (Франция) |
| Шарико-винтовые пары | HIWIN (Тайвань) |
| Гибочный инструмент | Китай |
| Механическая система компенсации прогиба | Китай |
Отличительные особенности
- Высокопрочные сварные соединения конструкции станины, обеспечивают превосходную стабильность всего станка при выполнении операций гиба.
- При производстве, станина проходит термическую обработку для снятия напряжения металла, что позволяет добиться высокого качества и жесткости рамы пресса. Отлаженная, точная и синхронная работа гидравлических цилиндров, соединенных между собой механической траверсой, позволяют выполнять точный гиб без потери времени на донастройку.
- Перемещение задних упоров осуществляется с пульта оператора.
Конструктивные особенности

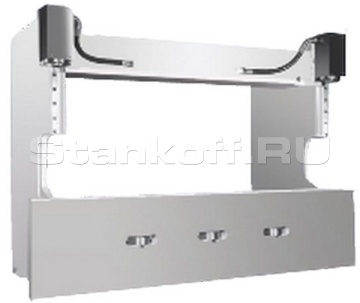

Массивная станина
Массивная цельносварная станина, изготовлена из высокопрочной стали. РАМ и основание изготавливаются за один установ, после чего для снятия напряжения металла проходят обжиг при высоких температурах. Чем достигается стабильность конструкции, долговечность и жесткость.
Гидроциллиндры
Обеспечивают создание давящего усилие на РАМ пресса, который перемещается сверху вниз, осуществляет механическую деформацию подаваемого в зону обработки материала (процесс гибки).

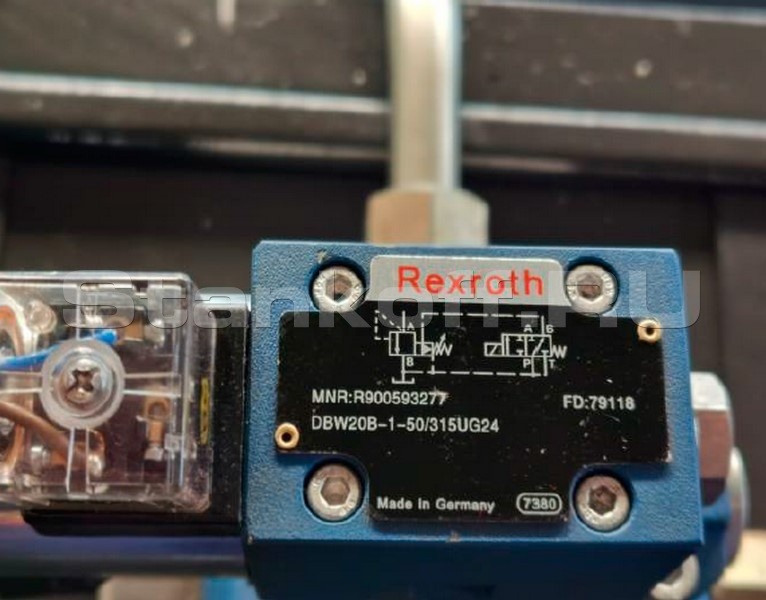

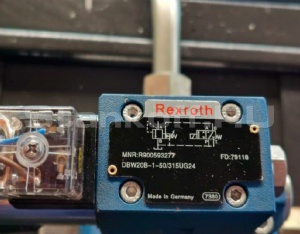

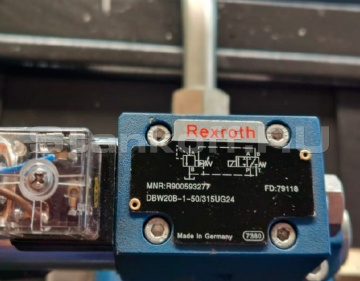

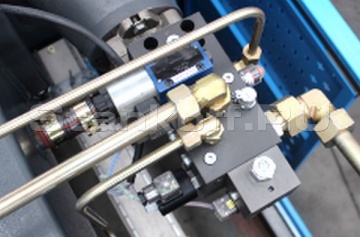

Гидравлическая система и клапаны Bosch-Rexroth (Германия)
Гидравлическая система ведущего мирового производителя. Оптимальное распределение нагрузки и давления системы, благодаря клапанам немецкого качества.

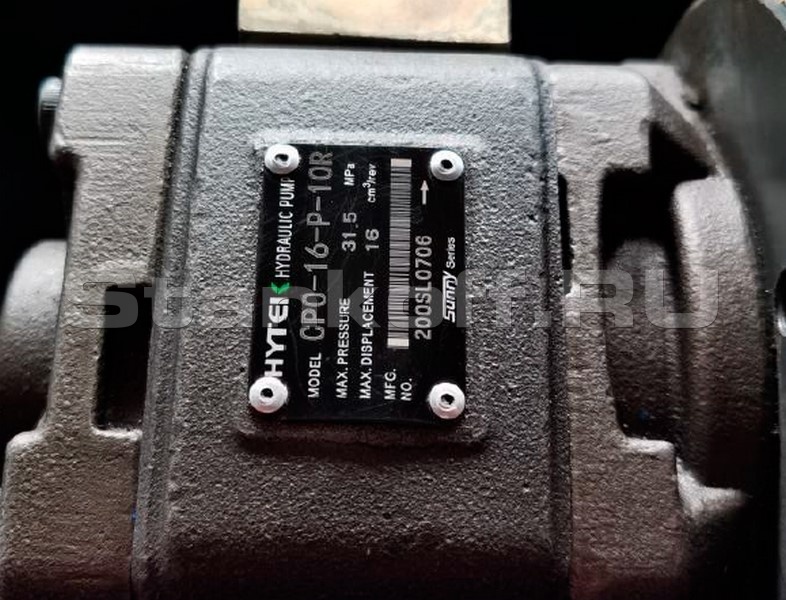

Гидравлическая помпа Sunny (США)
Обеспечивают надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.

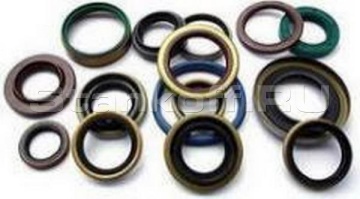

Уплотнительные кольца PARKER (США)
Обеспечивают надёжную герметичность всей системы, за счет качества и увеличенного ресурса службы.

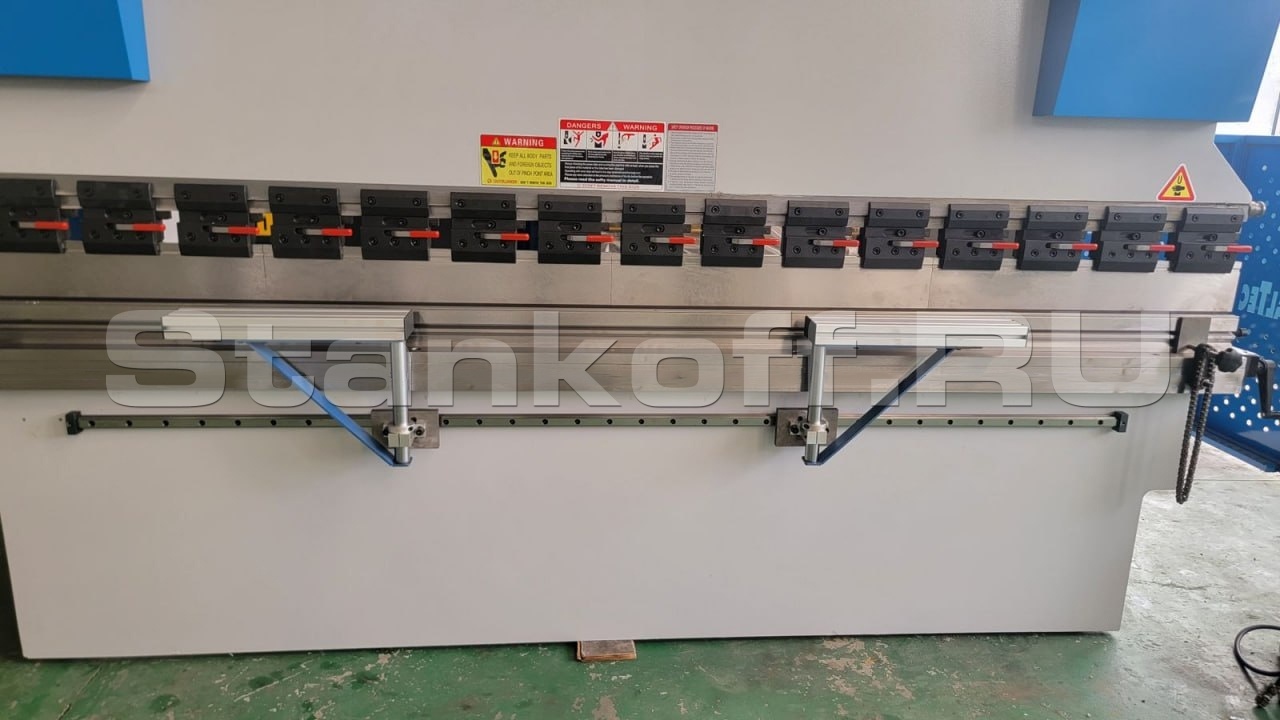

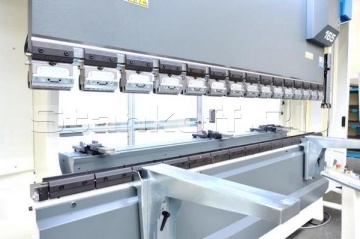

Передние поддерживающие упоры
2 передних поддерживающих упора, позволяют базировать лист, облегчая задачу оператору. Упоры можно отрегулировать по высоте и по ширине рабочего стола.

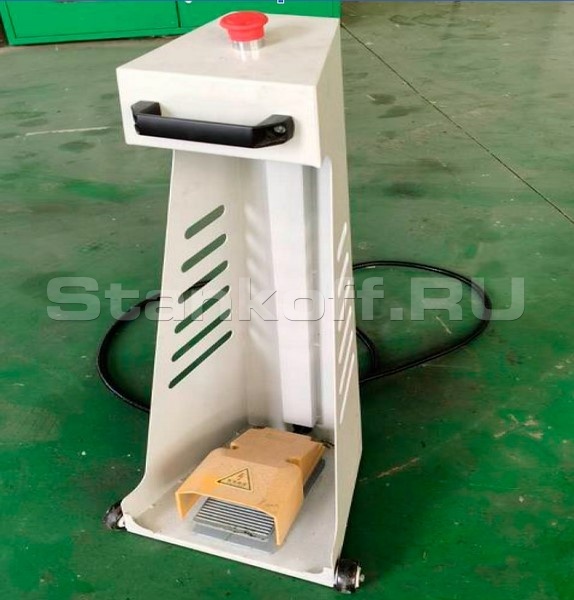

Педаль управления процессом гибки
Листогибочный гидравлический пресс MetalTec HBM 125/3200М укомплектован выносным, ножным модулем управления. Модуль имеет две педали – для подачи верхней плиты вниз, и отвода в первоначальное положение – вверх.

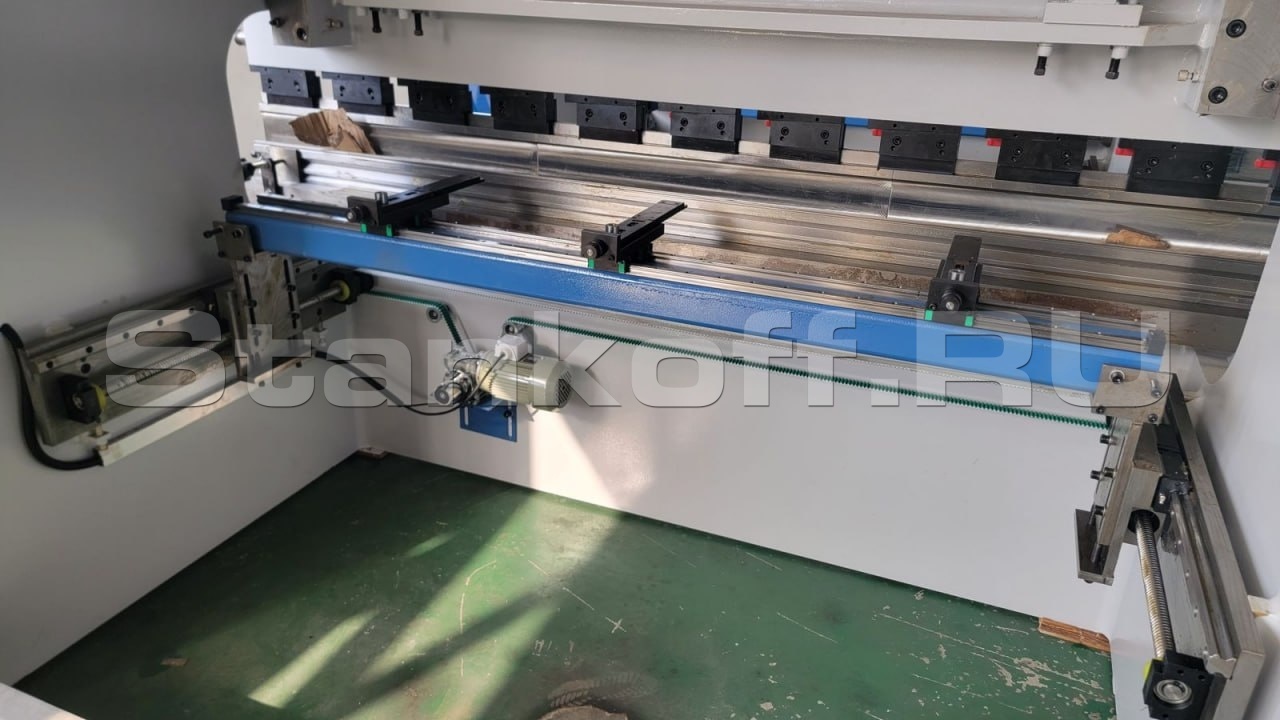

Высокоточные жесткие задние упоры (ось Х)
Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад.Блок задних упоров с приводом ШВП - HIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования.
Для удобства, станок оснащен 3 упорами, а не 2-умя как на большинстве аналогичных моделей конкурентов.

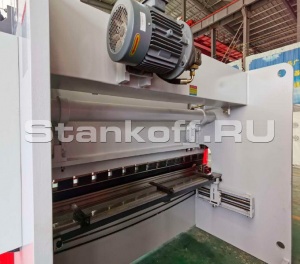

Ручная регулировка балки задних упоров по высоте (ось R)
Ручная регулировка балки задних упоров по оси R – относительно оператора вверх/вниз.

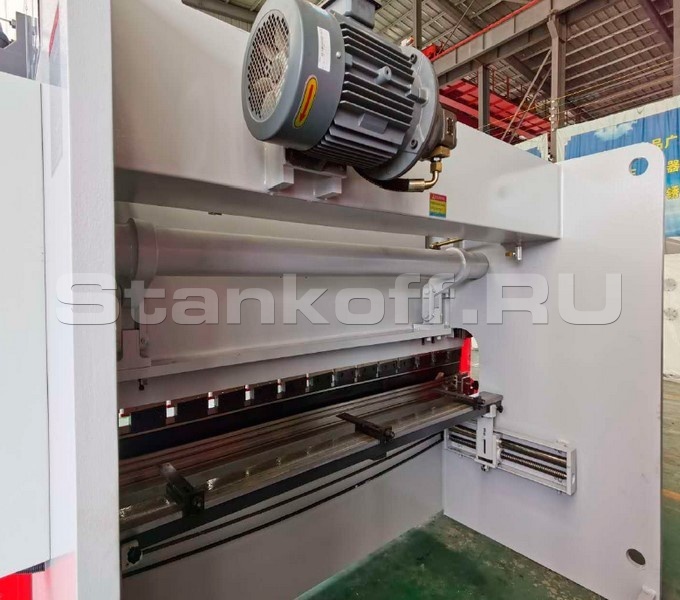

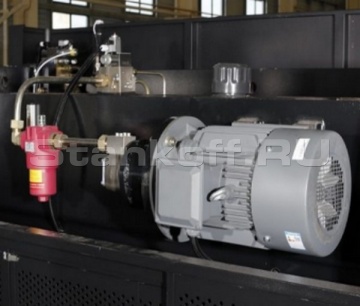

Надежный и мощный двигатель
Серия SIEMENS - это высокоэффективный низковольтный трехфазный электродвигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB. Материал корпуса - чугун.

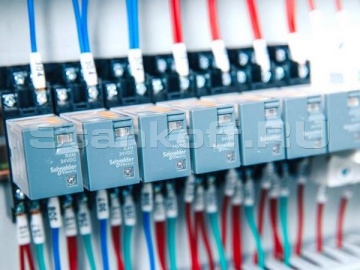

Электрошкаф с электрокомпонентами SCHNEIDER (Франция)
Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ.

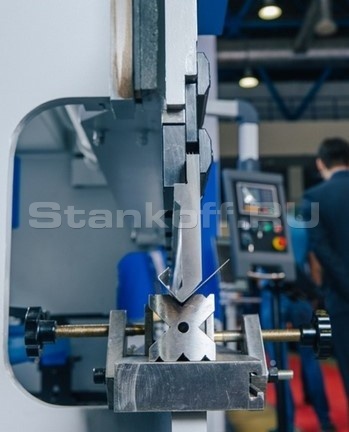

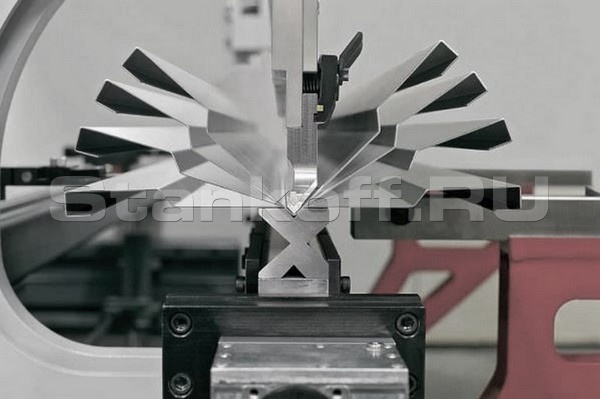

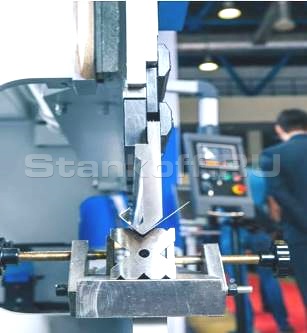

Гибочный инструмент
Станок укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица). Данный инструмент позволяет производить гибы с углами – от 90 и более градусов.Возможно применение специализированного инструмента. Изготавливается под заказ. По запросу.

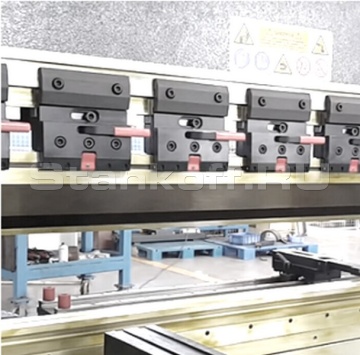

Быстросменный инструмент Amada Promecam
Станок оснащен быстросменной системой фиксации инструмента. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.

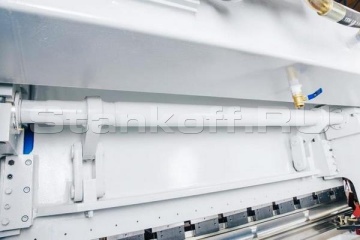

Синхронизация гидроциллиндров
Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жесткая синхронизация.

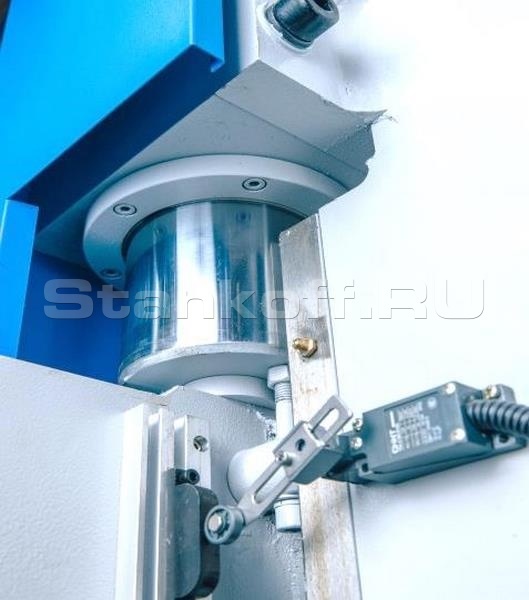

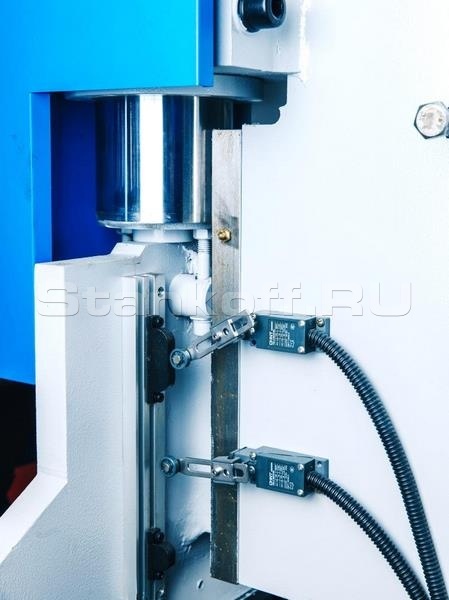

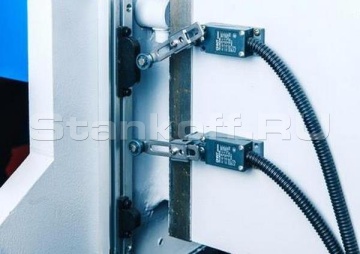

Механические концевики определения положения плиты (PAM)
Благодаря верхнему и нижнему механическим концевикам, система отслеживает положение РАМА.

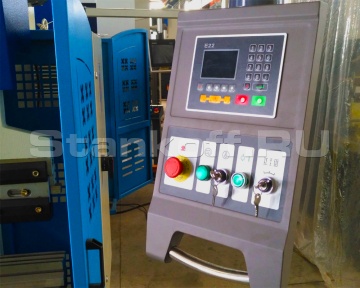

Система управления E22
Технологичная и функциональная система управления, подходит для большинства задач. Удобна и эргономична, в условиях различной степени загруженности. Позволяет оптимизировать и сохранять операции гиба, и воспроизводить без потери времени.Основные функции:
Установка ограничений (ограничение хода заднего упора и траверсы);
Настройка времени выдержки;
Отображение положения заднего упора, с точностью 0,1 мм.;
Отображение позиций осей Х/Y;
Возможность пошагового программирования;
Возможность ручного режима работы;
30 программ по 15 гибов/шагов;
Программирование угла гиба в градусах, и функция корректировки угла, без необходимости высчитывания параметров;
Выбор системы измерения: дюйм/мм;

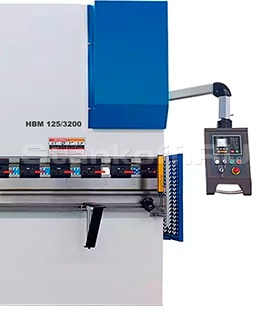

Защитное ограждение рабочей зоны
Защитное ограждение предотвращает доступ к узлам станка посторонних, и не ответственных лиц. Помимо этого, это снижает риск травматизма на производстве, закрывая доступ к узлам станка и рабочей зоне неквалифицированного персонала.

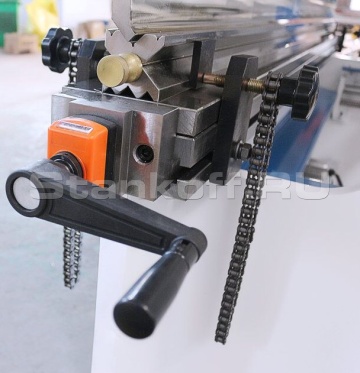

Система механической компенсации прогиба
Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления пуансоном на лист, усилием развиваемым гидравлическими цилиндрами.Необходимость применения систем компенсации прогиба важна, учитывая, что гибочные балки зафиксированы к станине по краям, и в процессе гиба, испытывают упругую деформацию в центральной части. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. Система компенсации прогиба, позволяет предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине.

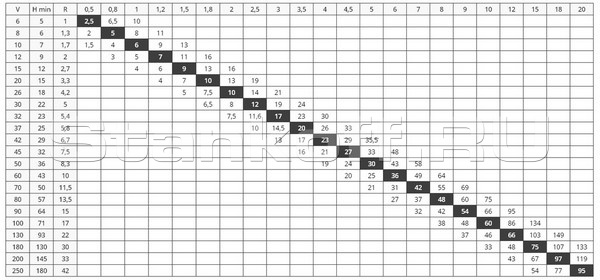

Расчет усилия на длину гиба заготовки - 1 метр
| Ось R | Ручная регулировка |
| Усилие, кН | 1000 |
| Усилие, тонн | 100 |
| Длина гиба, мм | 3200 |
| Расстояние между колоннами, мм | 2400 |
| Глубина подачи (зев), мм | 320 |
| Ход пуансона, мм | 120 |
| Ход заднего упора, мм | 500 |
| Высота открытия, мм | 380 |
| Скорость перемещения инструмента, свободный ход, мм/с | 80 |
| Скорость перемещения инструмента, рабочая, мм/с | 8 |
| Скорость возврата инструмента, мм/с | 75 |
| Мощность двигателя, кВт | 7,5 |
| Частота вращения двигателя, об/мин | 1450 |
| Привод заднего упора, мощность, кВт | 0,55 |
| Частота вращения двигателя заднего упора, об/мин | 1450 |
| Производительность гидравлической маслостанции, л/мин | 16 |
| Максимальное давление гидравлической маслостанции, МПа | 31,5 |
| Габаритные размеры: | |
| Длина, мм | 3500 |
| Ширина, мм | 1650 |
| Высота, мм | 2450 |
| Вес нетто, кг | 6200 |
