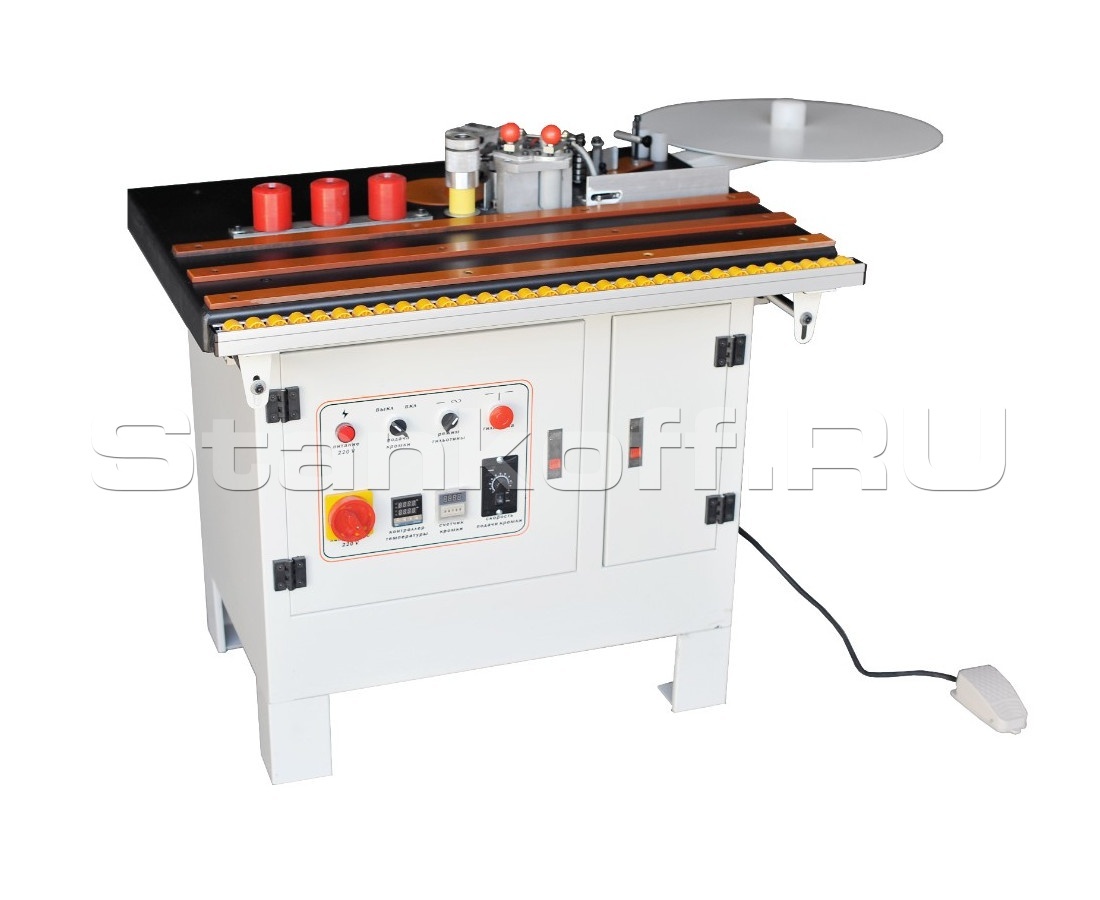

Кромкооблицовочный криволинейный станок LTT-F350В (220В)
+7 (995) 888-07-03
Детальное описание
Станок кромкооблицовочный LTT-F350В предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом. Приклеивание ведется при ручной подаче заготовки. Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина. Скорость подачи регулируется инвертером. Станок обладает исключительной надежностью. Простой и надежный привод, клеевой узел с нижним расположением клеевой ванны обеспечивают удобство в эксплуатации при невысокой стоимости станка.
Особенности конструкции
- скорость подачи с плавной регулировкой;
- бачок для клея-расплава с электронным блоком контроля температуры;
- два клеенаносящих вала;
- резервуар для клея под клеенаносящими валами;
- регулировка количества наносимого клея;
- гильотина для предварительной резки кромочного материала;
- прижимные ролики быстросъемные в кол-ве 3 шт;
- приводной ролик с плавным изменением скорости подачи;
- магазин подачи рулонного кромочного материала;
- счетчик длины кромки;
- пульт управления на передней панели станка;
- регулятор сжатого воздуха, маслораспылитель.
Схема обработки
Конструктивные особенности
Клеенаносящие валы
Два клеенаносящих вала обеспечивают наилучшее приклеивание кромки. Один вал наносит клей на деталь, второй вал на кромку. Идеальный вариант в случае использования рыхлого ДСП. Излишки клея стекают в клеевой бачок.
Клеевая ванна
Клеевая ванна расположена ниже уровня рабочего стола, что обеспечивает постоянную рециркуляцию клея и предотвращает его перегрев. Нижнее расположение клеевой ванны облегчает обслуживание станка.
Пульт управления
Пульт управления находится на передней панели станка, с него осуществляется: - включение и выключение станка; - установка температуры клея; - регулировка скорости подачи. На пульте управления расположен счетчик длины кромки.
Педаль
Возможность подрезки кромочного материала при помощи педали в криволинейном режиме.
Литой рабочий стол с пластиковыми проставками
Вся рабочая зона станка, в том числе и задняя часть, оснащена пластиковыми приставками для удобства работы с радиусными, криволинейными деталями. Работа с таким столом исключает необходимость подложек.
Эргономика
Компактное расположение рабочей группы позволяет обрабатывать криволинейные детали с крутыми радиусами кривизны.
Узел предварительной обрезки кромки из рулона (гильотина)
Управление гильотиной происходит автоматически с помощью концевого выключателя для прямолинейных деталей или счетчика длины кромки для криволинейных деталей.
Цепь
В станке использована цепная передача. Максимально долгий срок службы по сравнению с ременной передачей.
Электрическая схема
В схеме станка используются надежные электрические компоненты.| Толщина кромочного материала, мм | 0,3-3 |
| Толщина заготовки, мм | 10-50 |
| Минимальный радиус кривизны обрабатываемой детали, мм | 30 |
| Напряжение питания, В | 220 |
|
Температура нагрева, наибольшая, oС |
250 |
| Скорость подачи кромочного материала, м/мин | 2-12 |
| Мощность, кВт | 1,8 |
| Габариты станка, мм | 1680х730х980 |
| Транспортные габариты, мм | 1050х750х930 |
| Вес, кг | 120 |
