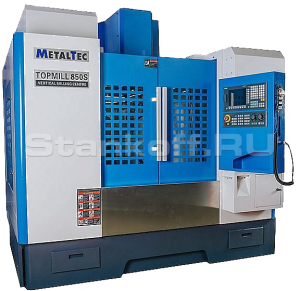

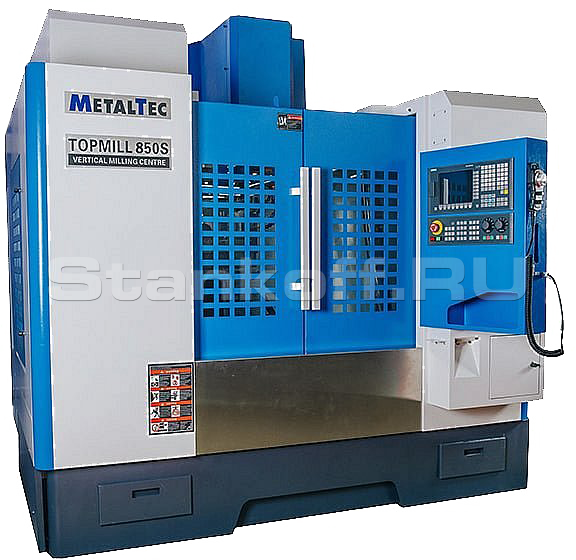

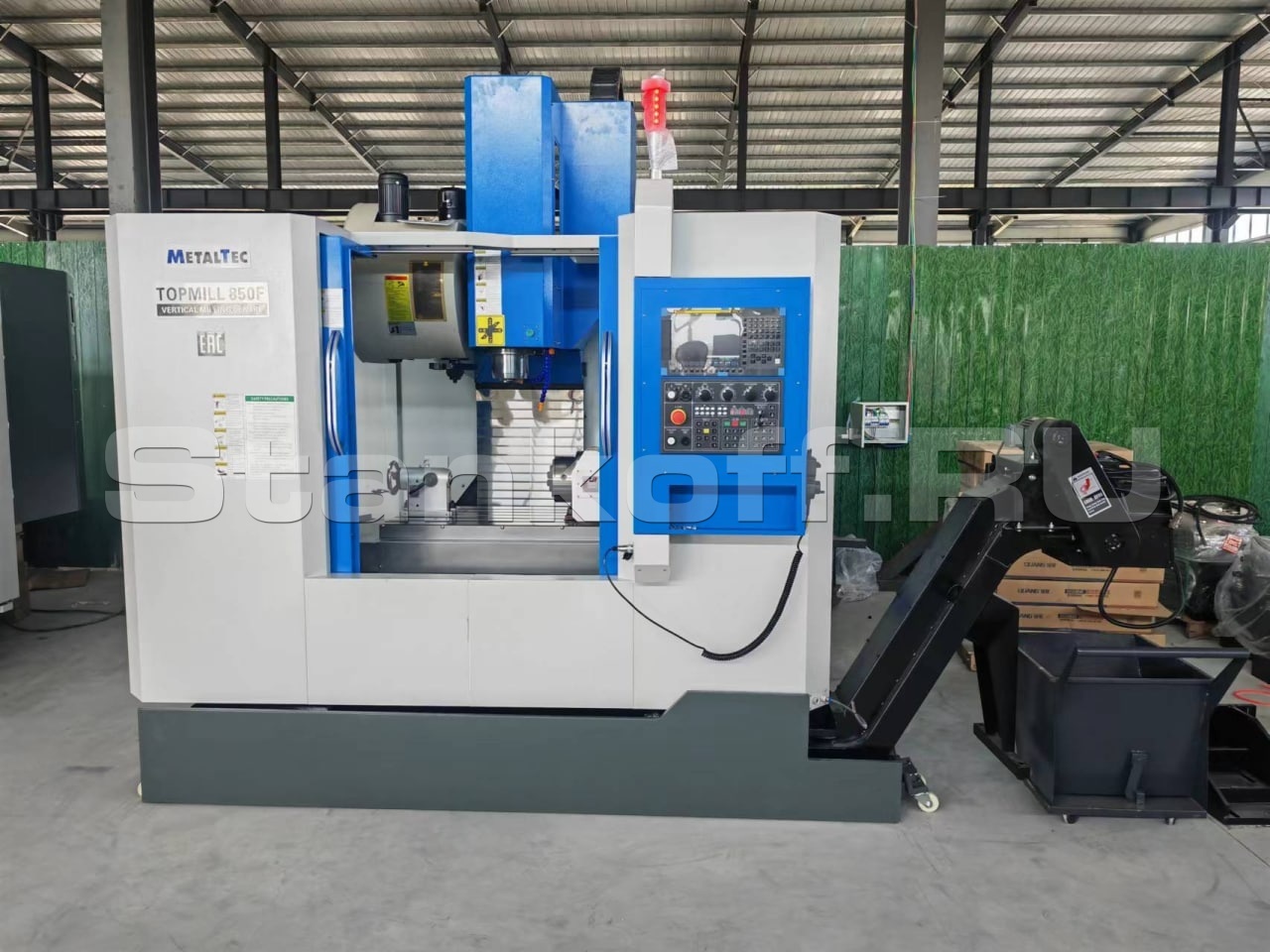

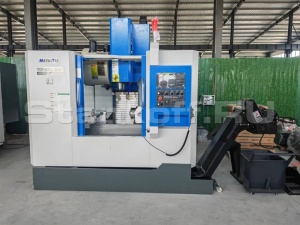

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F-4X


Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F-4X Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F-4X Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F-4X Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F-4X Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F-4X Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F-4X Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F-4X Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F-4X Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F-4X Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F-4X Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F-4X Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F-4X Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F-4X Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F-4X Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F-4X Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F-4X
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

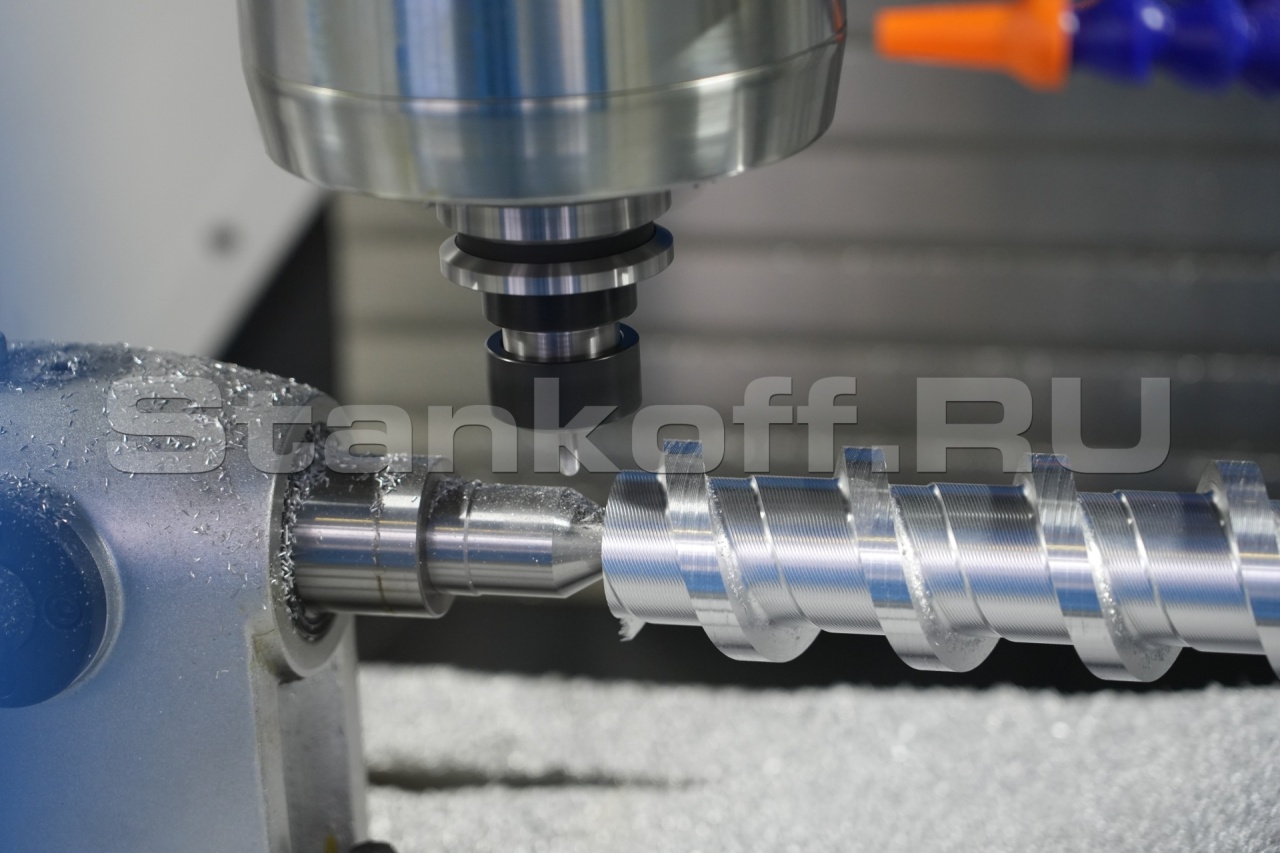

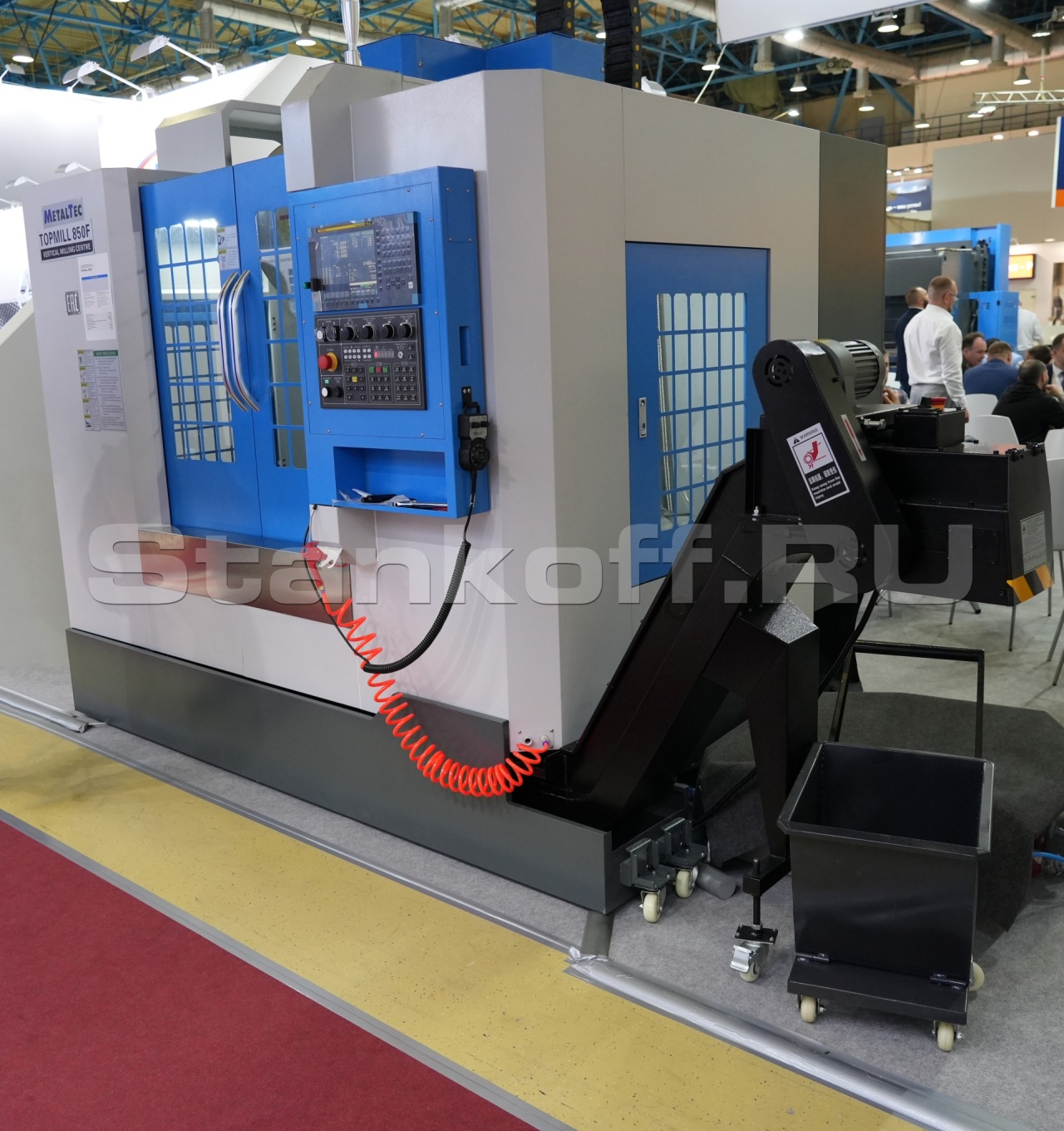

Вертикальный многоцелевой обрабатывающий центр TOPMILL 850F-4X (4-х осевой) предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

Комплектация

No. Наименование Спецификация Информация
1 Шпиндель BT40 POSA VOLIS (Тайвань)
2 Магазин автосмены инструмента BT40-24T OKADA(Тайвань)
3 ШВП по оси Х/Y/Z P4 HIWIN (Тайвань)
4 Подшипник винтовой NSK/FAG (Япония)
5 Насос-кулант Китай
6 Автоматическая система смазки Китай
7 Пневмосистема AirTac (Тайвань)
8 Линейные направляющиеквадратного сечения по осям Х/Y/Z 45mm HIWIN (Тайвань)
9* Поворотный стол (4 ось) с задней бабкой 250 мм TJR (Тайвань)
* - комплектация с 4 осями.

Схема 4 оси

Конструктивные особенности


Цельнолитая массивная станина

Цельнолитая массивная станина

Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.
Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

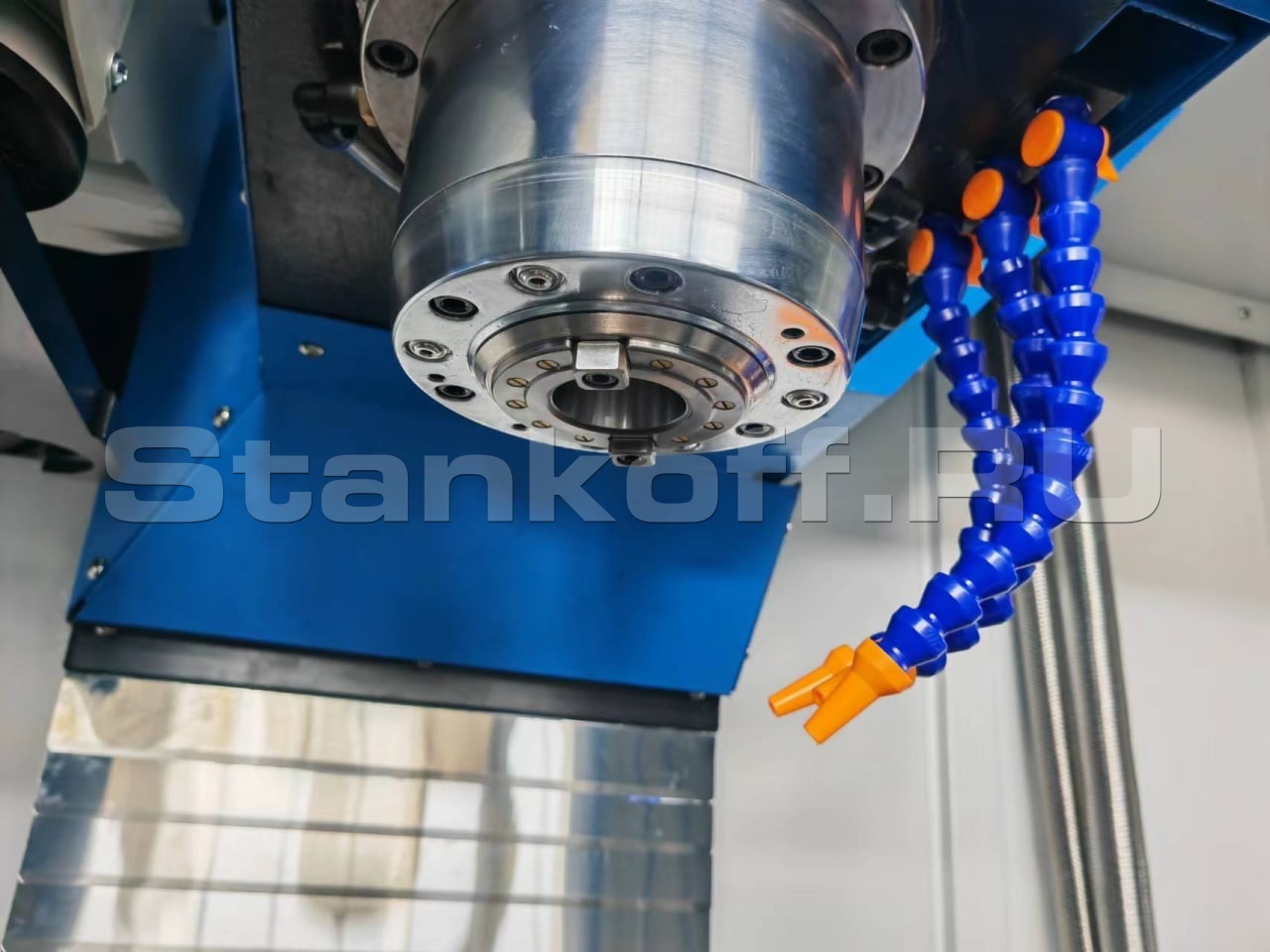

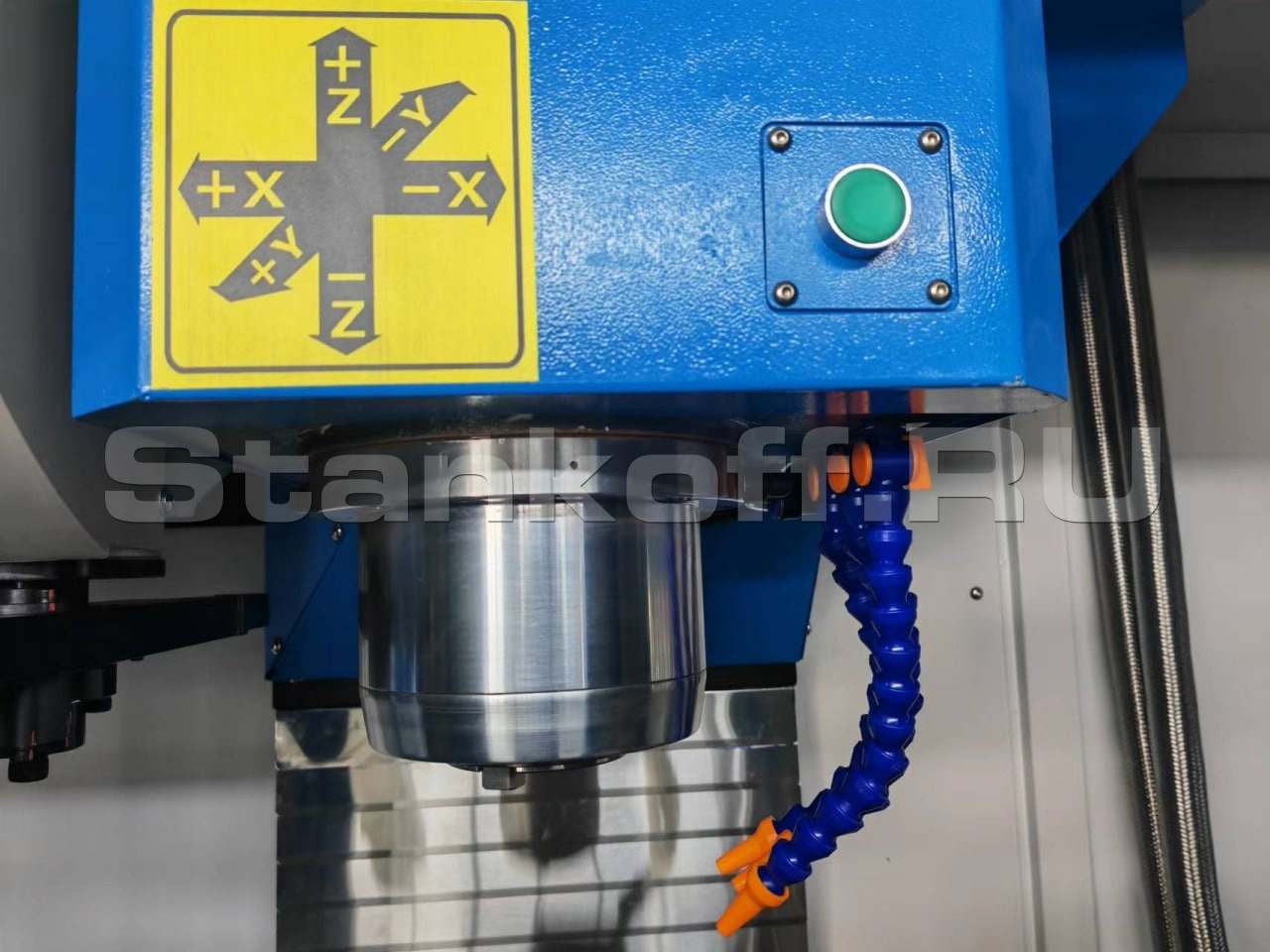

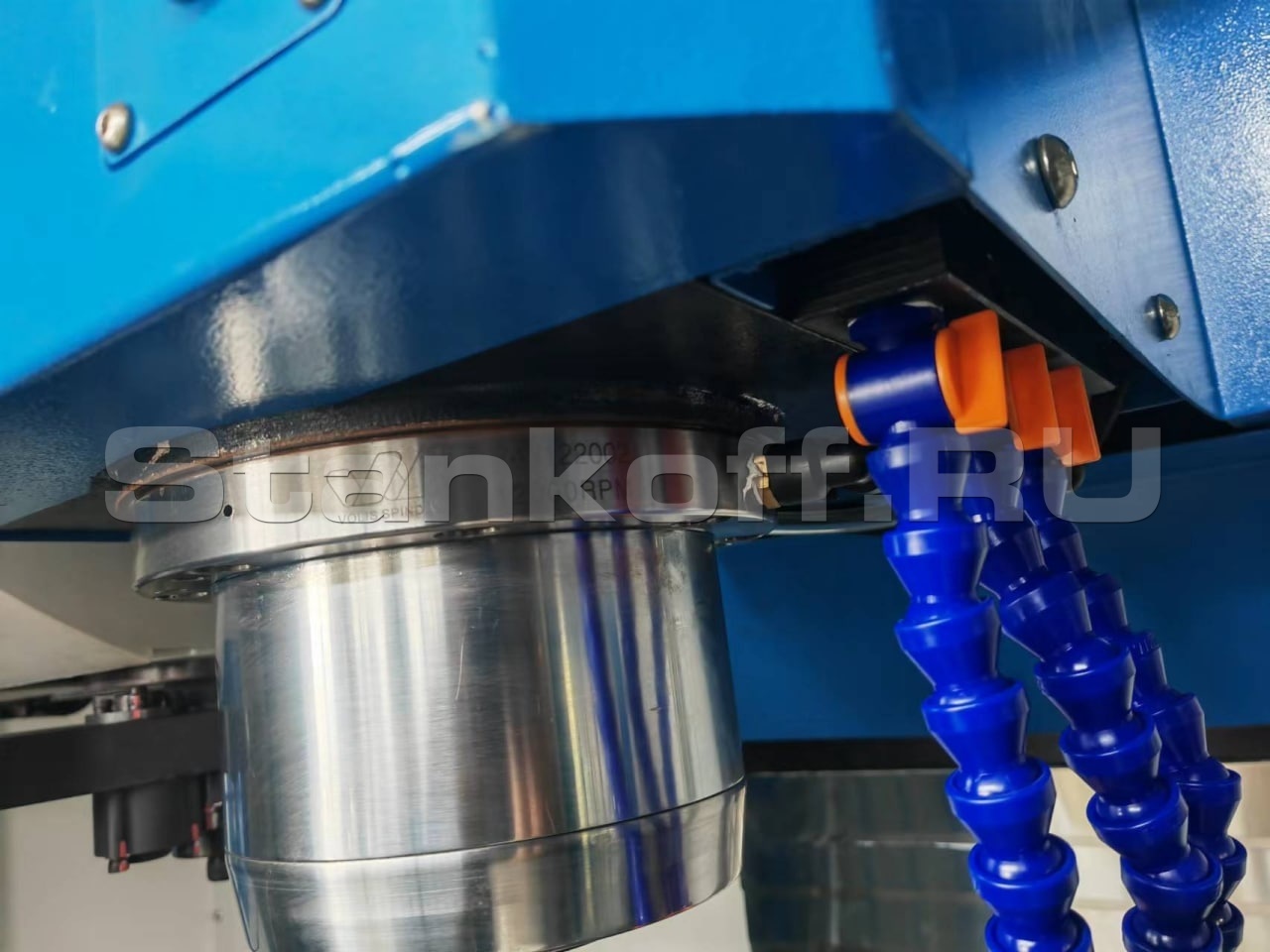

Промышленный электрошпиндель VOLIS (Тайвань)

Промышленный электрошпиндель VOLIS (Тайвань)

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F, укомплектован высокоточным электрошпинеделем ведущего мирового производителя.
Сборка шпинделей VOLIS - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.
Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.

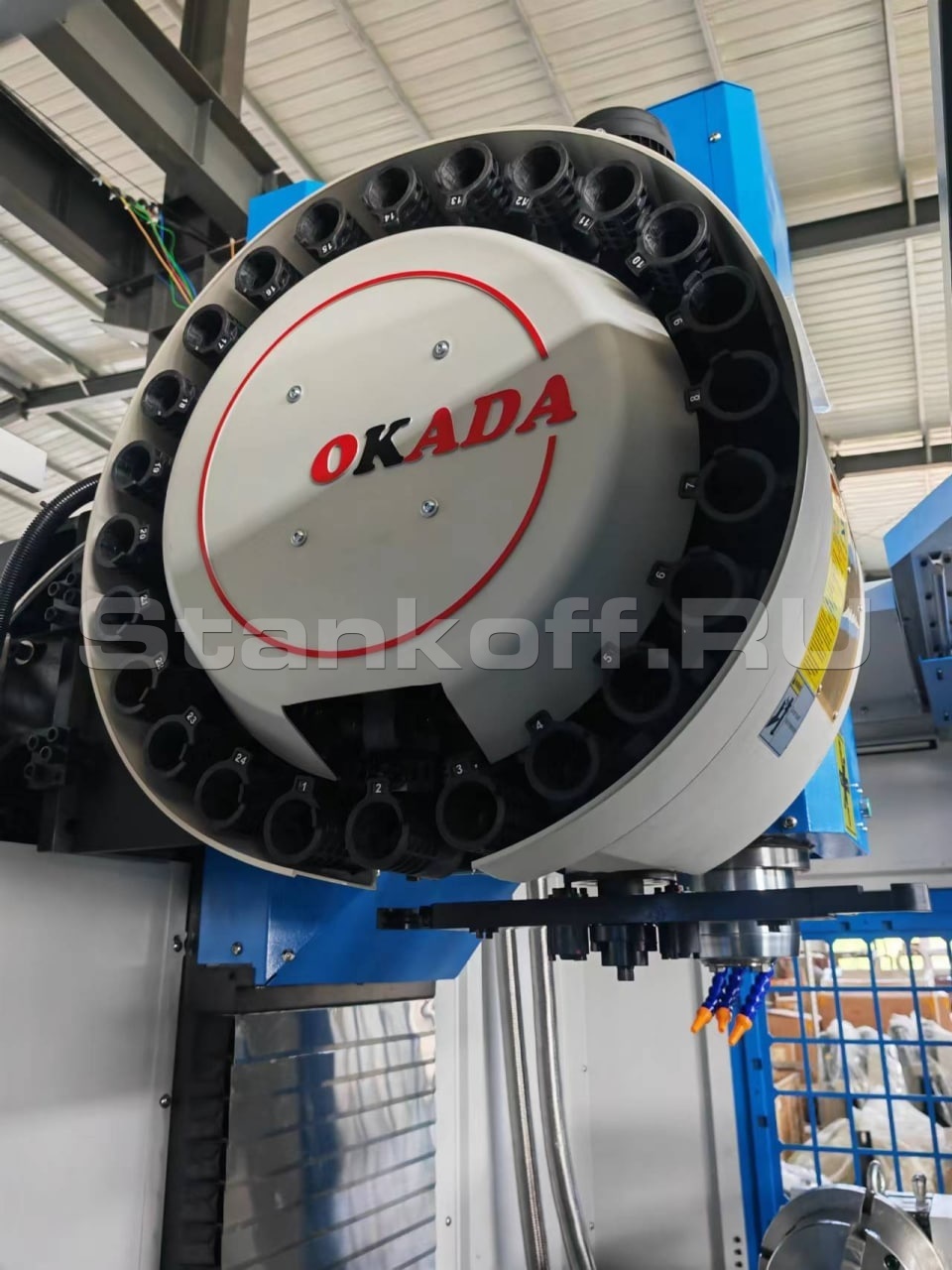

Магазин автоматической смены инструмента на 24 единицы (Тайвань)

Магазин автоматической смены инструмента на 24 единицы (Тайвань)

Смена инструмента происходит автоматически, по заданной оператором программе очередности.
Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.

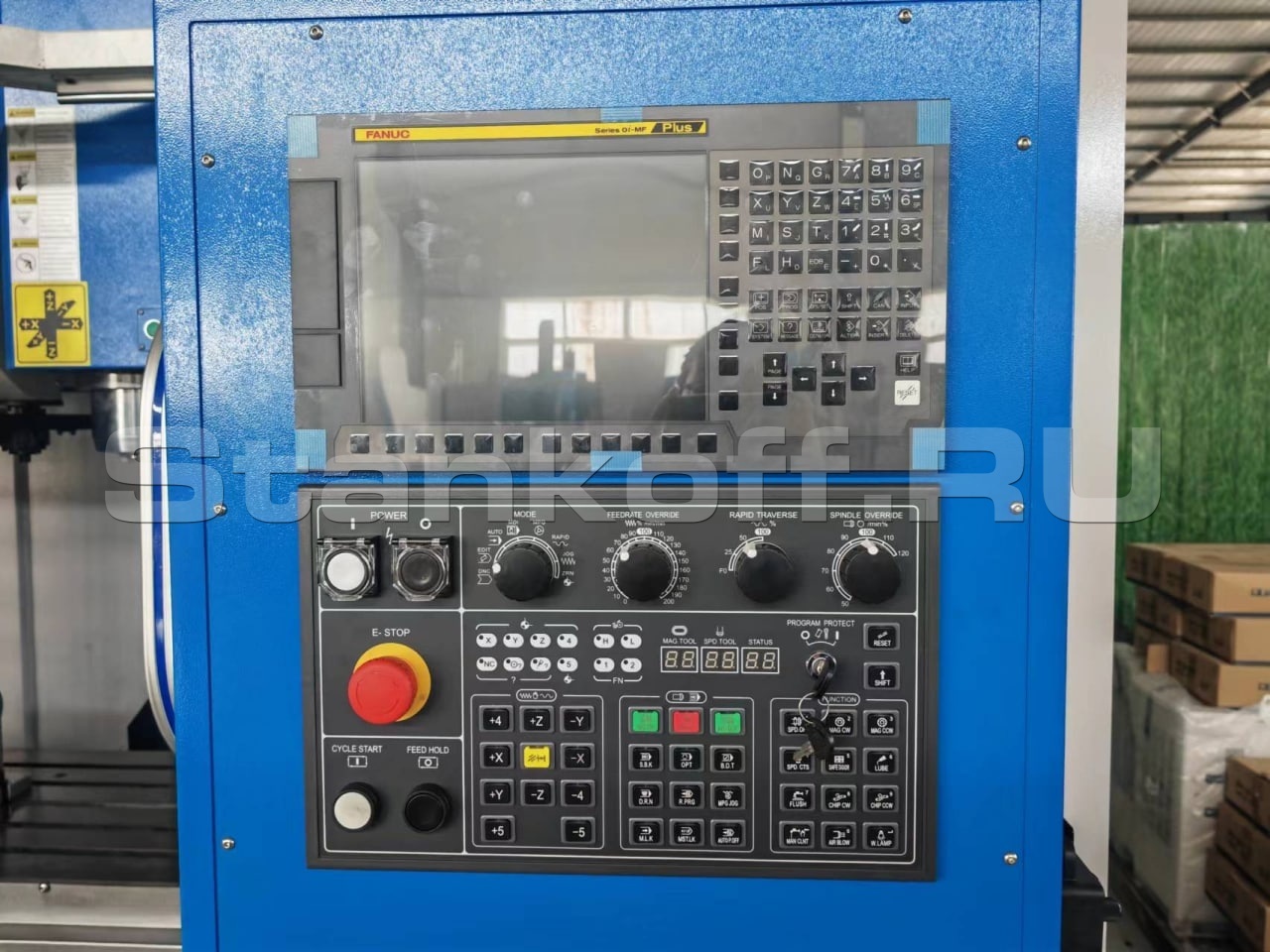

Система управления FANUC 0i MF PLUS

Система управления FANUC 0i MF PLUS

Благодаря единому подходу FANUC к управлению, системы ЧПУ FANUC просты в эксплуатации и программировании, а также не требуют длительного обучения.
Кроме того, совместимость с более поздними версиями означает, что существующие программы можно использовать повторно, что в свою очередь снижает совокупную стоимость владения.

Цифровые серводвигатели и драйверы FANUC

Цифровые серводвигатели и драйверы FANUC

Приводные системы FANUC отличаются высокой совместимостью, обеспечивая максимальную производительность оборудования.
FANUC предлагает широкий ассортимент приводных систем с серводвигателями и двигателями вращения шпинделя любого размера, объединенных в высокопроизводительные комплектные узлы.

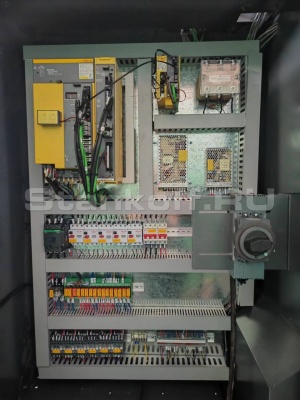

Электрический шкаф с компонентами

Электрический шкаф с компонентами

Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).
Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.
Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Fanuc (Япония).
Контакторы – Sсhneider (Франция).

Линейные направляющие HIWIN (Тайвань)

Линейные направляющие HIWIN (Тайвань)

• Высокая технологичность;
• Продолжительный период эксплуатации;
• Высокие скорости перемещения;
• Высокая несущая способность;
• Простота смазки и взаимозаменяемость.

Шарико-винтовые передачи HIWIN

Шарико-винтовые передачи HIWIN

Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.
ШВП состоят из несущего винта, гайки-блока с обоймой шариков, а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.

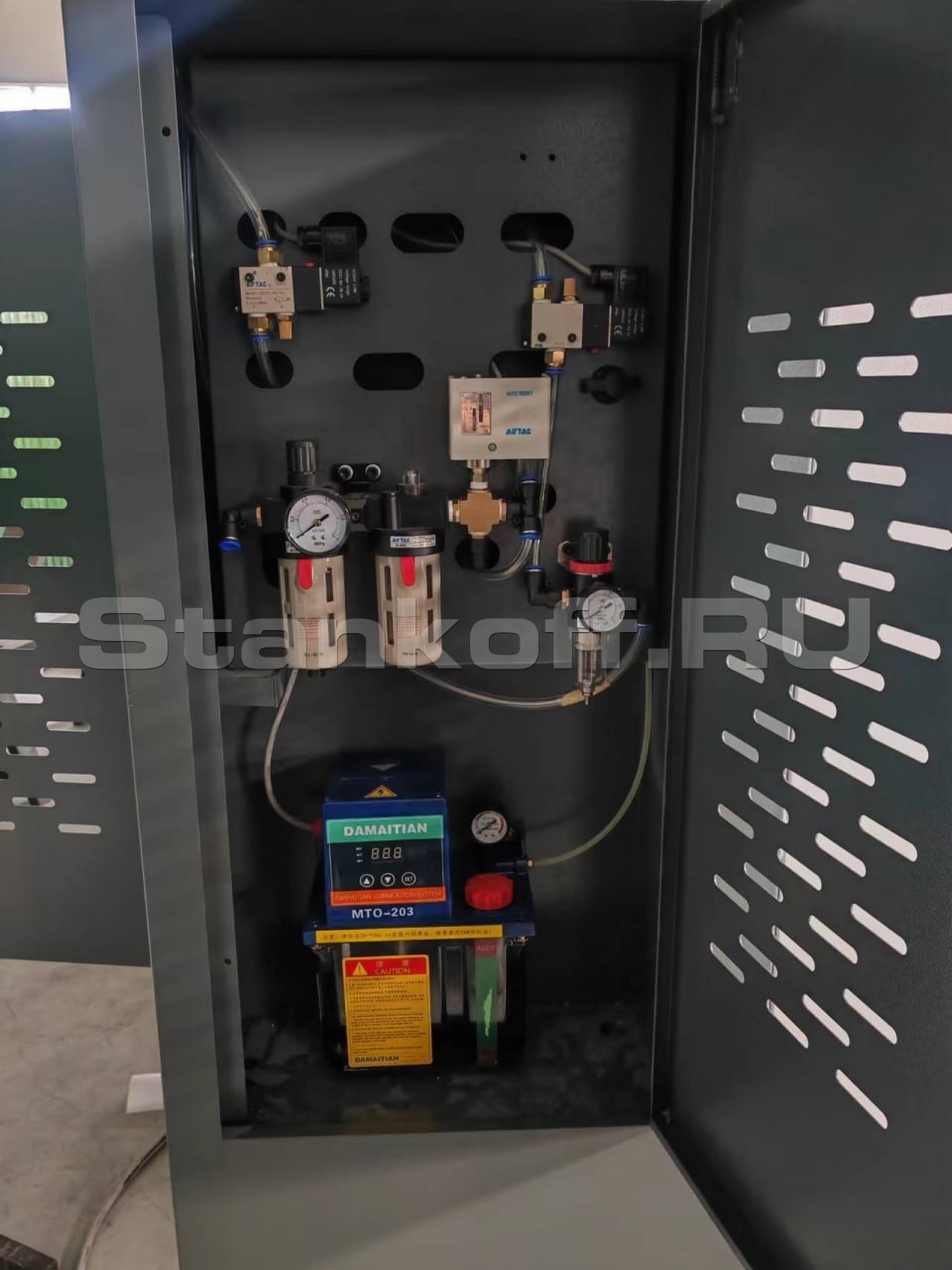

Автоматическая система смазки

Автоматическая система смазки

Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.
Данная система обеспечивает долгий срок службы оборудования с сохранением заводских технических характеристик и параметров точности.

Телескопические защитные кожухи

Телескопические защитные кожухи

Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.
Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.

Транспортер для удаления стружки ленточного типа

Транспортер для удаления стружки ленточного типа

Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.

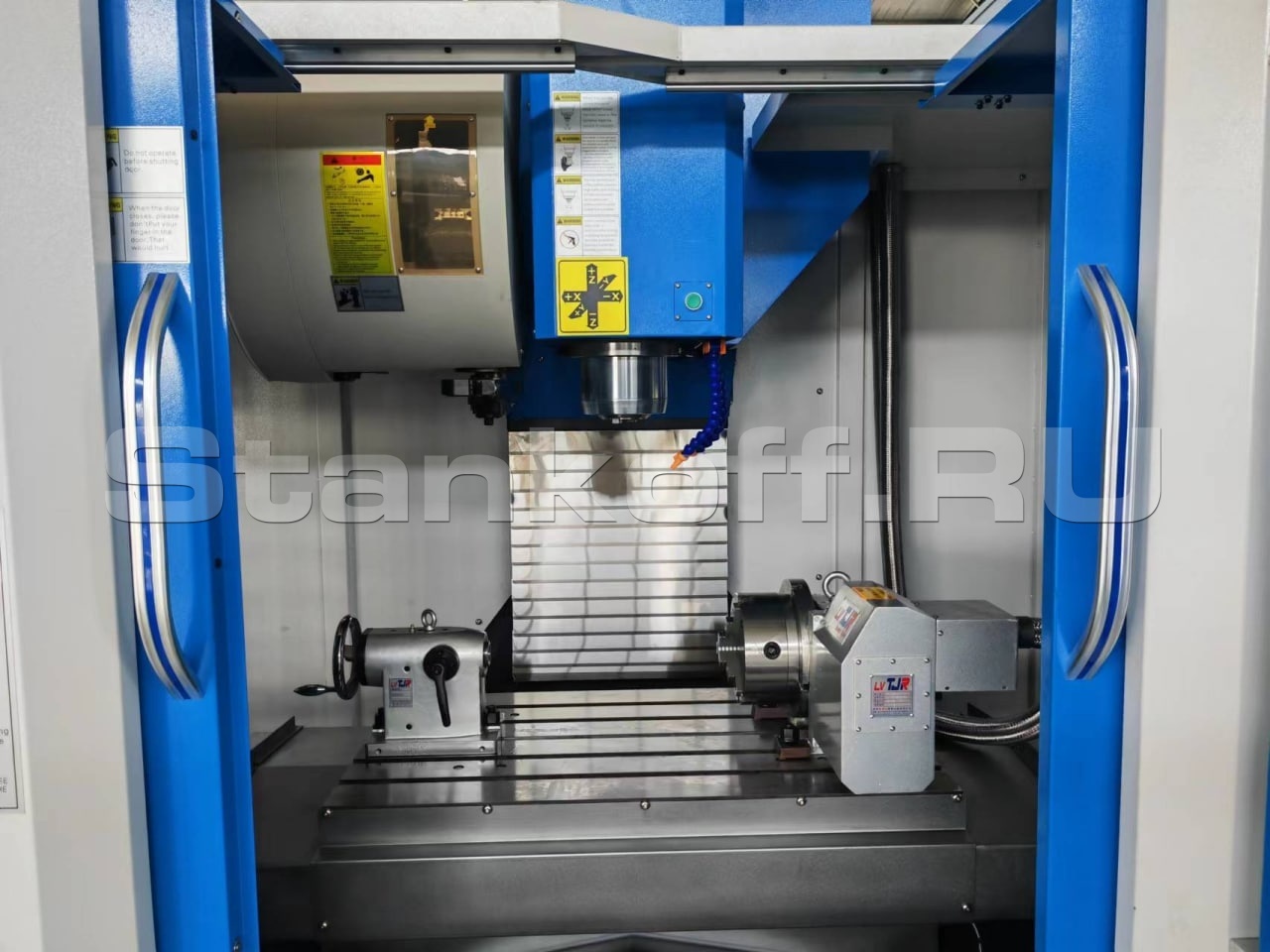

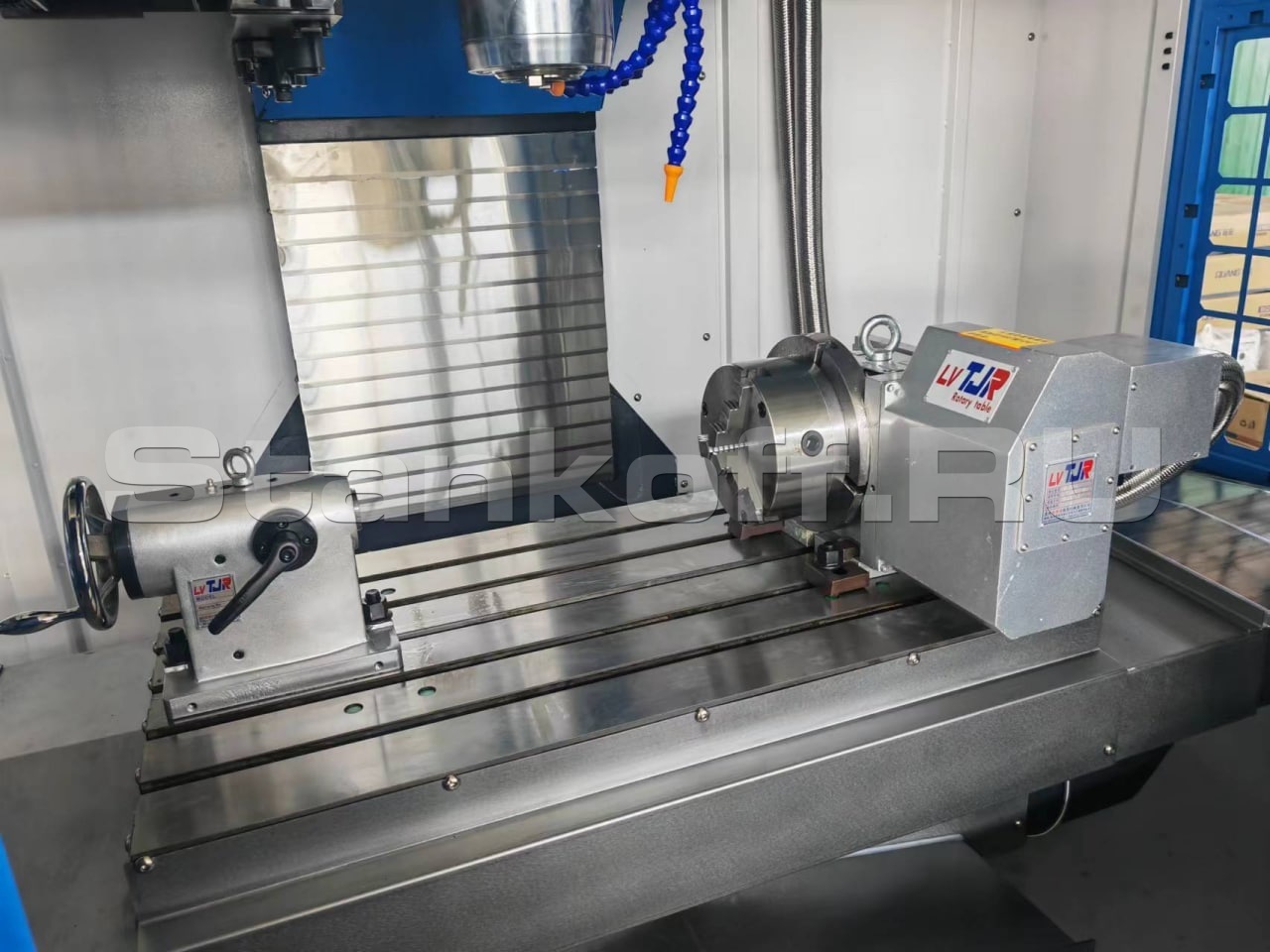

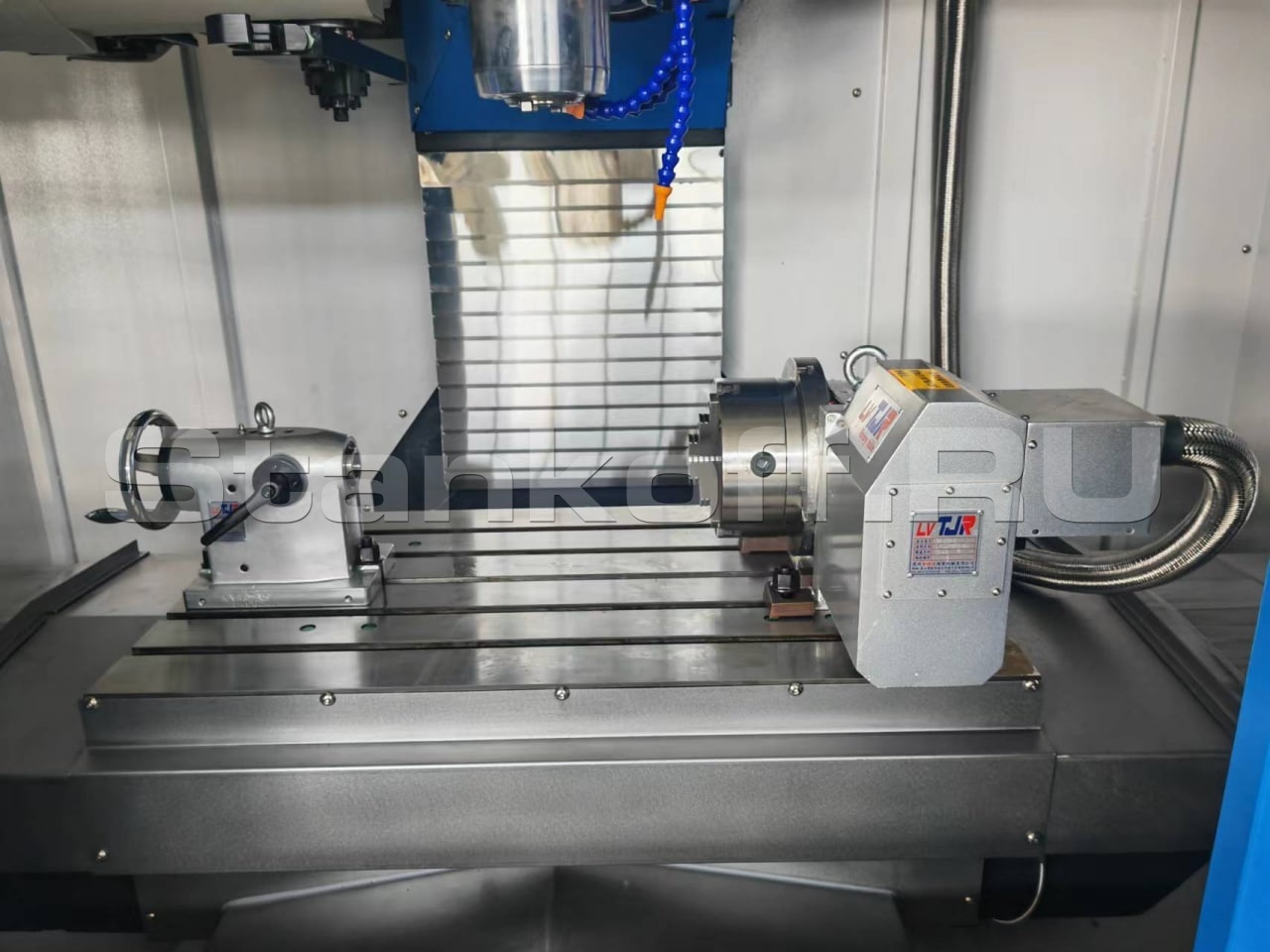

4 ось (поворотный стол Ф250 мм с задней бабкой)

4 ось (поворотный стол Ф250 мм с задней бабкой)

Станок оснащен поворотным столом диаметром 250 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей.

Размеры рабочего стола, мм 1000×500
Наибольшая нагрузка на стол, кг 600
T-пазы стола, мм 18x150x5
Перемещение по оси X, мм 800
Перемещение по оси Y, мм 500
Перемещение по оси Z, мм 500
Расстояние от торца шпинделя до поверхности рабочего стола, мм 150-710
Расстояние от шпинделя до колонны, мм 610
Направляющие перемещения, X/Y/Z/ Линейные направляющие (С3)
Шарико-винтовые пары, X/Y/Z/ Класс точности P4
Шпиндель VOLIS (Тайвань) – ременной привод

Обороты шпинделя, об/мин-1

12 000 (прямой привод)

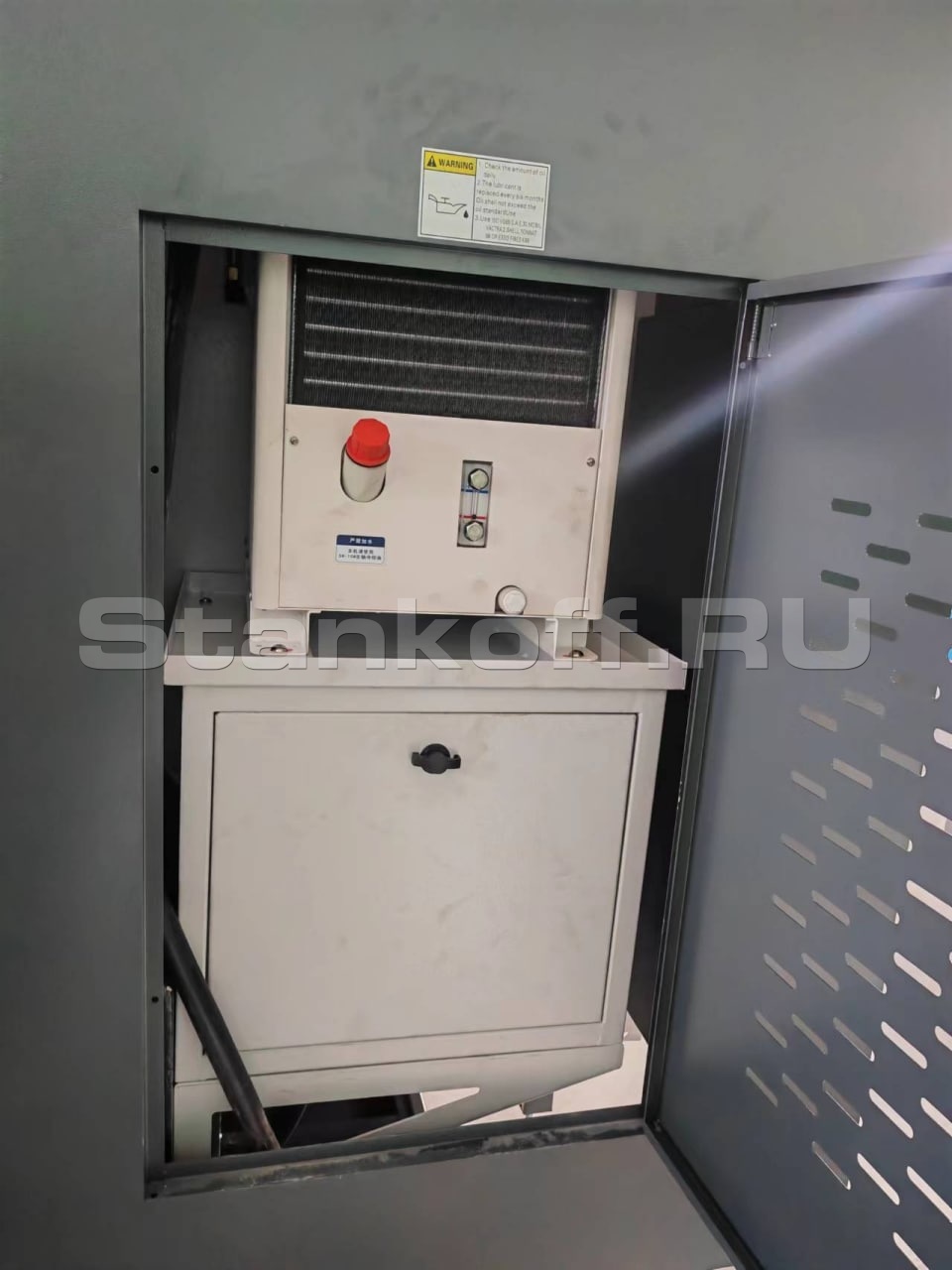

Охлаждение шпинделя масляное
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт 7.5 / 11
Инструментальная система OKADA (Тайвань)
Тип хвостовика инструмента ВТ40
Емкость магазина инструмента 24
Максимальный вес устанавливаемого инструмента, кг 8
Максимальный диаметр устанавливаемого инструмента, мм 100
Максимальная длина устанавливаемого инструмента, мм 300
Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин 30000/30000/20000
Скорость обработки, мм/мин 1-12000
Точность
Точность позиционирования, мм ± 0,005/300 мм
Повторяемость, мм ± 0,003/300 мм
Энергопотребление
Напряжение, В / Частота, Гц 380 ± 10% / 50± 10%
Общая установленная мощность, кВт 18
Пневмосистема
Давление воздуха, МПа 0,6
Габаритные размеры:
Длина, мм 2800
Ширина, мм 2300
Высота, мм 2560
Вес, кг 5500
