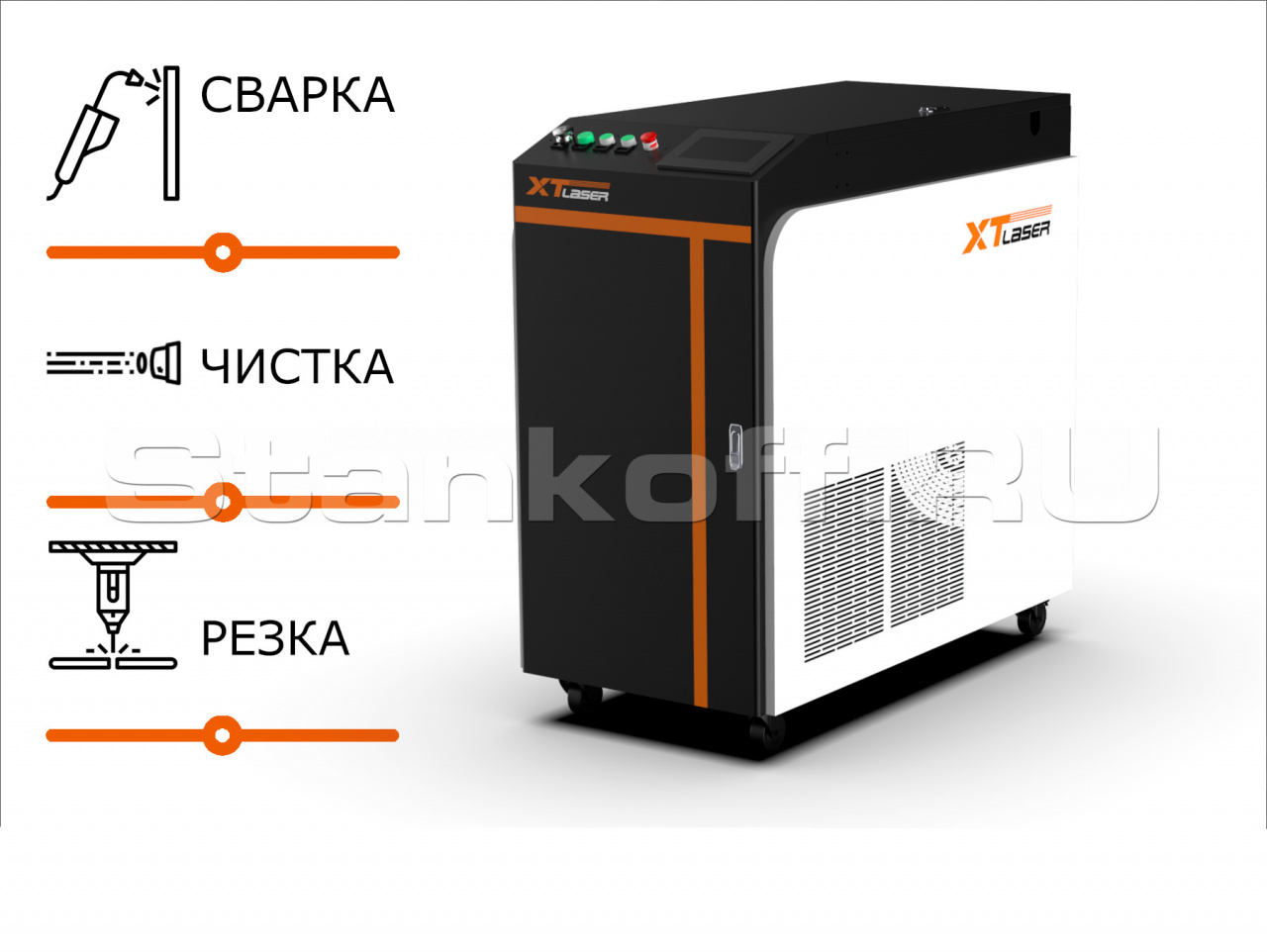

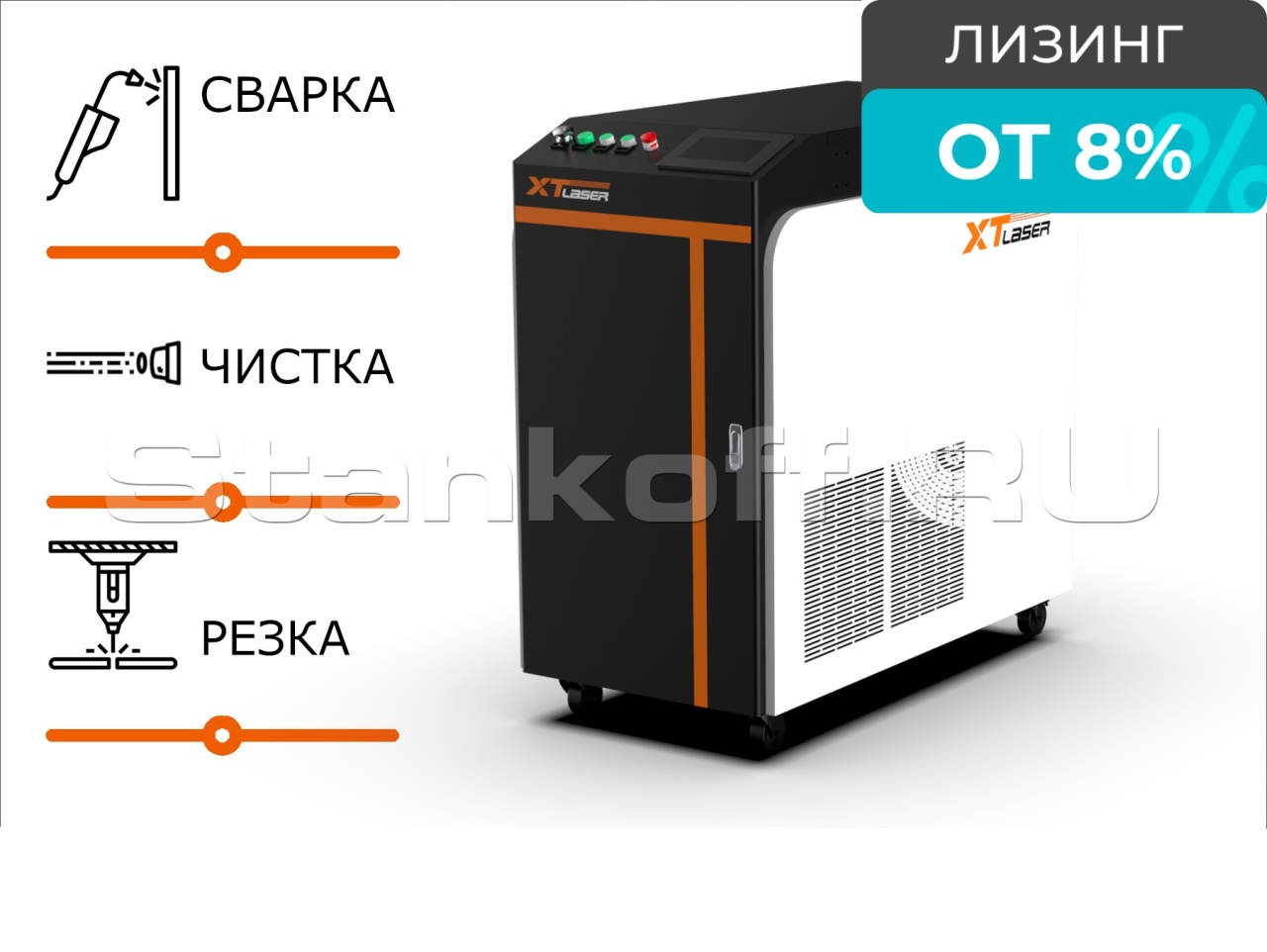

Оптоволоконный лазерный сварочный аппарат + лазерный очиститель + лазерный резак 3 в 1 XTW-A/1500 Raycus
+7 (995) 888-07-04
Детальное описание
Данное оборудование является новейшей интегрированной системой "три в одном", которая поддерживает лазерную сварку, лазерную очистку и лазерную резку металла в ручном режиме.
Рабочий режим можно свободно переключать в соответствии с различными сценариями применения.
Разработан на основе ручных сварочных аппаратов, обладает высокой надежностью и стабильностью. Оснащен механизмом подачи проволоки и водяным чиллером.
Применение
Используются при производстве кухонной утвари, сантехники, бытовой техники, металлической мебели, окон и дверей, автозапчастей, в рекламном производстве и во многих других сферах.
Комплектация
- Лазерный источник Raycus;
- Чистящий пистолет RelFar;
- Сварочный пистолет RelFar;
- Устройство подачи сварочной проволоки RelFar;
- Система водяного охлаждения Hanli / S&A / Bingyue;
- Система ЧПУ RelFar.
Сварка. Таблица зависимости толщины заготовки от вида материала и выходной мощности волоконного лазера
| Материал | Толщина металла, мм | 1000Вт | 1500Вт | 2000Вт | |||
| Глубина расплава, мм | Выходная мощность, % | Глубина расплава, мм | Выходная мощность, % | Глубина расплава, мм | Выходная мощность, % | ||
| Нержавеющая сталь | 0,6 | 0,2 | 16 | 0,3 | 15 | 0,3 | 10 |
| 0,8 | 0,2 | 20 | 0,3 | 20 | 0,4 | 15 | |
| 1,0 | 0,3 | 25 | 0,5 | 25 | 0,5 | 20 | |
| 1,2 | 0,3 | 30 | 0,5 | 30 | 0,6 | 25 | |
| 1,8 | 0,3 | 40 | 0,7 | 40 | 0,8 | 35 | |
| 2,5 | 0,5 | 40-45 | 0,8 | 40-45 | 1,0 | 35-45 | |
| 3,0 | 0,7 | 60 | 1,2 | 60 | 1,4 | 50 | |
| 5,0 | 1,5 | 70-80 | 2,1 | 70-80 | |||
| 6,0 | 2,5 | 80-90 | |||||
| 7,0 | 3,0 | 80-90 | |||||
| Алюминий, медь | 0,5 | 0,3 | 70-80 | 0,3 | 70-80 | 0,4 | 60-80 |
| 1,0 | 0,5 | 80-90 | 0,5 | 80-90 | 0,8 | 80-90 | |
| 1,5 | 0,6 | 85-95 | 0,6 | 80-90 | 0,8 | 80-90 | |
| 2,0 | 0,8 | 85-95 | 1,0 | 85-95 | |||
| 4,0 | 2,0 | 90-100 | |||||
Чистка. Параметры очистки в зависимости от мощности лазерного источника
| Характеристики лазерного источника | Объект очистки | Толщина очистки | Скорость очистки | Ширина линии очистки | Количество проходов | Производит-ть |
|
RFL-1000 |
оксидный слой | ≤25 Нм | 8 мм/с | 50 мм | 1 | 1,4 м²/ч |
| ≤50 Нм | 15 мм/с | 50 мм | 4 | 0,67 м²/ч | ||
| ≤75 Нм | 15 мм/с | 50 мм | 8 | 0,34 м²/ч | ||
| ржавчина | ≤30 Нм | 25 мм/с | 50 мм | 1 | 4,5 м²/ч | |
| ≤60 Нм | 20 мм/с | 50 мм | 1 | 3,6 м²/ч | ||
| ≤100 Нм | 10 мм/с | 50 мм | 1 | 1,8 м²/ч | ||
| масляная краска, гальваническое покрытие | ≤200 Нм | 10 мм/с | 90 мм | 5 | 0,65 м²/ч | |
| ≤400 Нм | 10 мм/с | 90 мм | 8 | 0,4 м²/ч | ||
| ≤600 Нм | 10 мм/с | 90 мм | 10 | 0,32 м²/ч | ||
|
RFL-2000 |
оксидный слой | ≤25 Нм | 15 мм/с | 50 мм | 1 | 2,7 м²/ч |
| ≤50 Нм | 15 мм/с | 50 мм | 3 | 0,9 м²/ч | ||
| ≤75 Нм | 15 мм/с | 50 мм | 5 | 0,54 м²/ч | ||
| ржавчина | ≤30 Нм | 50 мм/с | 50 мм | 1 | 9 м²/ч | |
| ≤60 Нм | 35 мм/с | 50 мм | 1 | 6,3 м²/ч | ||
| ≤100 Нм | 20 мм/с | 40 мм | 1 | 2,88 м²/ч | ||
| масляная краска, гальваническое покрытие | ≤200 Нм | 10 мм/с | 90 мм | 3 | 1,08 м²/ч | |
| ≤400 Нм | 10 мм/с | 90 мм | 5 | 0,65 м²/ч | ||
| ≤600 Нм | 10 мм/с | 90 мм | 6 | 0,54 м²/ч | ||
| ≤800 Нм | 10 мм/с | 90 мм | 7 | 0,46 м²/ч | ||
| ≤1000 Нм | 10 мм/с | 90 мм | 8 | 0,4 м²/ч | ||
| ≤1200 Нм | 10 мм/с | 90 мм | 9 | 0,36 м²/ч |
Сравнение с другими методами очистки
| Метод очистки | Объем вторичных загрязнений | Расходные материалы | Очистка мелких и хрупких деталей | Без механических повреждений | Мобильность | Безопасно для окружающей среды |
| Лазерный | Снижается | Нет | ☑ | ☑ | ☑ | ☑ |
| Пескоструйный | Растет | Песок + воздух | ☒ | ☒ | ☒ | ☑ |
| Химический | Растет | Реагенты | ☑ | ☑ | ☑ | ☒ |
| Механический | Не изменяется | Абразивы | ☑ | ☒ | ☑ | ☑ |
| Сухим льдом | Не изменяется | Лед + воздух | ☒ | ☑ | ☒ | ☑ |
| Водоструйный | Растет | Вода | ☒ | ☑ | ☒ | ☑ |
Получаемые изделия
Сварка

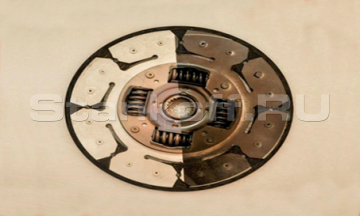

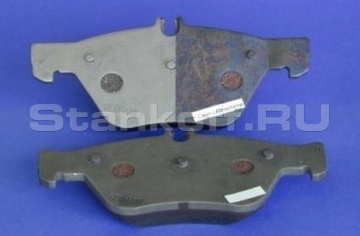

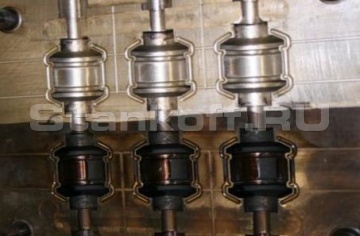

Чистка
Очистка от масла

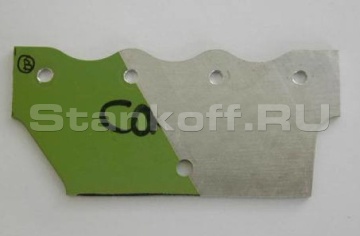

Очистка от краски

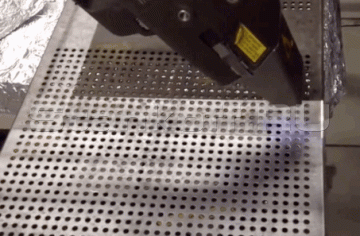

Лазерная чистка пыли
Удаление оксидного слоя

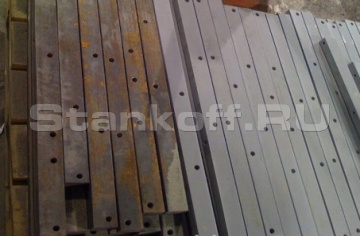

Очистка от ржавчины
Удаление ржавчины
Удаление ржавчины

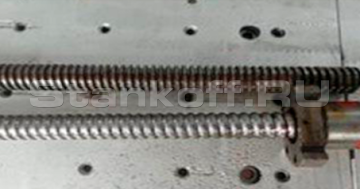

Чистка винтов
Преимущества
Оптоволоконная лазерная сварка |
Оптоволоконная лазерная чистка |
✓ Сварной шов гладкий и красивый. Отсутствует деформация поверхности, не требует последующего шлифования, отсутствует необходимость чистовой обработки сварного шва. |
✓ Отсутствие образований токсичных веществ во время работы. Процесс абсолютно безопасен и не производит негативное воздействие на человеческий организм. |
✓ Равномерность сварки. Достигается равномерным распределением точечной энергии лазерного сварочного аппарата. |
✓ Отсутствие шума. Особая технология лазерной очистки ограничивает появление звуковых шумов, в то время как механический способ отличается большей громкостью и причиняет весомый дискомфорт. |
✓ Высокая скорость сварки. Скорость лазерной сварки в 2-10 раз выше, чем скорость традиционной сварки. |
✓ Высокая эффективность и качественная обработка нужного изделия. Остальные способы удаления ржавчины и коррозии не дают такого хорошего результата. При чистке лазером пользователь не контролирует качество процедуры, поэтому возможность допущения ошибки исключается. |
✓ Простота эксплуатации. Гибкий ручной режим работы легок в освоении, не требует специального обучения. С помощью ручного пистолета можно сваривать длинные отрезки (отсутствует ограничение длины сварки длиной рабочего поля). Возможность сваривать труднодоступные зоны и осуществлять сварку под любым углом. |
✓ Простота в эксплуатации. Установка сама определяет оптимальный рабочий режим при автоматической работе. Также есть возможность ввода информации вручную. Для этого корпус устройства укомплектован специальным пультом и дисплеем. |
✓ Универсальность. Гибкие настройки позволяют производить шовную и точечную сварку. |
✓ Режимы работы. Лазерная очистка металла может проводиться в ручном режиме с пультом дистанционного управления. |
✓ Экономия в обслуживании. Отсутствие расходных материалов, низкое электропотребление, стабильность работы и длительный срок службы снизят затраты на обслуживание. |
|
✓ Безопасность для зрения. Аппараты оснащены защитным кожухом. Необходимо работать в защитных очках. |
|
✓ Экологичность. Надежная и экологически чистая технология без загрязнения окружающей среды. |
|
✓ Компактность. Легкий вес и компактность позволяют использовать установку в любых производственных условиях. |
|
| ✓ Устойчивость к коррозии и высокая термостойкость. | |
| Лазерный источник | Raycus |
| Мощность лазера | 1500 Вт |
| Характеристики сварочного пистолета | |
| Модель пистолета | RelFar FWH20-S10A |
| Разъем | QBH |
| Длина волны | 1070±20 Нм |
| Интеллектуальная защита | поддерживается |
| Коллимирующее фокальное расстояние | 50 мм |
| Фокусное расстояние | 150 мм |
| Диапазон точечной регулировки | 0-5 мм |
| Световой диаметр | 16 мм |
| Вес | 0,71 кг |
| Характеристики чистящего пистолета | |
| Модель пистолета | RelFar FWH20-C11A |
| Разъем | QBH |
| Длина волны | 1070±20 Нм |
| Интеллектуальная защита | поддерживается |
| Коллимирующее фокальное расстояние | 50 мм |
| Фокусное расстояние | 400 /600 мм |
| Ширина очистки за проход | 0-150 мм |
| Скорость чистки | 20 000 мм/сек |
| Световой диаметр | 25 мм |
| Вес | 0,73 кг |
| Характеристики устройства подачи проволоки | |
| Вес проволоки | 25 кг |
| Диаметр сердечника проволоки | 3 мм |
| Максимальная скорость подачи проволоки | 80 мм/сек |
| Тип двигателя | шаговый |
| Передаточный коэффициент | 1：5 |
| Напряжение | 220 В |
| Вес брутто | 16,2 кг |
| Размер | 560х240х472 мм |
