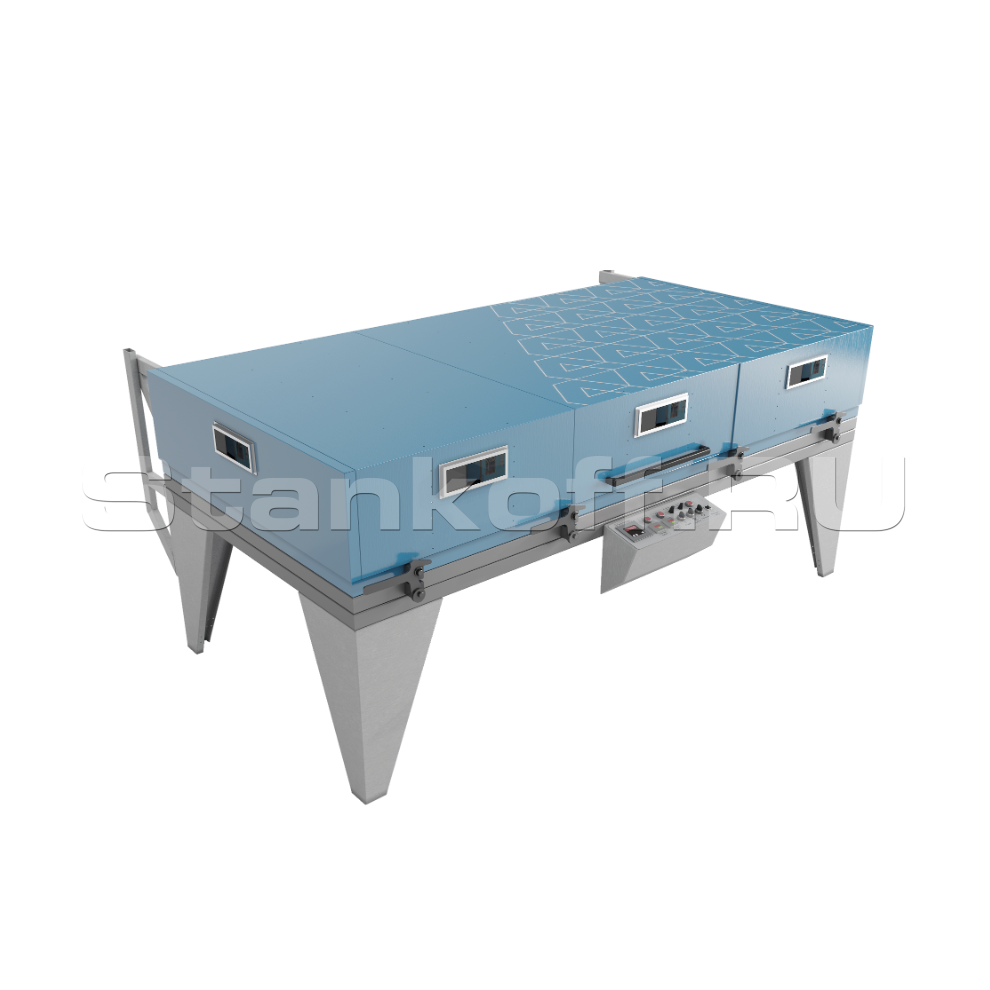

Мембранно-вакуумный пресс МВПА 14-30 К
+7 (995) 888-07-03
Детальное описание
Предназначен для облицовки пленками ПВХ дверных полотен и вставных филенок, мебельных и кухонных фасадов и других элементов корпусной мебели, а также панелей из композитных материалов с рельефной поверхностью. При облицовке используется нагрев и вакуумная технология. Загрузка заготовок, укладка пленки, подъем нагревательных элементов и разгрузка – ручная. Процесс прессования- под визуальным контролем оператора, управление температурным и вакуумным циклом в режиме ручной/автомат.
Пресс представляет собой цельносварную конструкцию из стальных профильных труб, в основании стола заложен стальной лист толщиной 4 мм. Поставляется в собранном и полностью готовом к работе состоянии. Для запуска в эксплуатацию не требуется вызов специалиста по пусконаладочным работам. За счет компактности данного оборудования, экономится рабочее пространство Возможность установки пресса, в любом помещении. (При необходимости станок можно разобрать на составляющие узлы и занести в любое помещение).
Отличительные особенности
- Тип открытия термомодуля «книга» за счет мощных газовых упоров;
- Консольная прижимная рамка имеющая возможность регулировки по высоте;
- Покрытие рабочего стола, перфорированный оцинкованный лист;
- Пульт управления базовый с цифровой индикацией температуры нагрева и электро-контактный вакуумметр для установки рабочего диапазона вакуума;
- Автоматическое поддержание заданной температуры и уровня вакуума;
- Регулировка мощности нагрева основного (верхнего) и дополнительного (бокового) периметров.
Конструктивные особенности

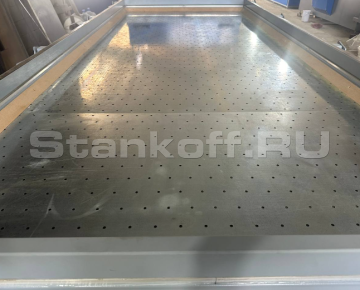

Покрытие рабочего стола
МДФ (10 мм) + перфорированный оцинкованный лист.

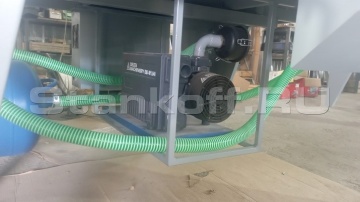

Вакуумная система
На базе пластинчато-роторного вакуумного насоса с масляным уплотнением, производительностью 40 м3/час., предельное остаточное давление 0,9 мBar. Для управления процессом вакуумирования применяются шаровые краны.

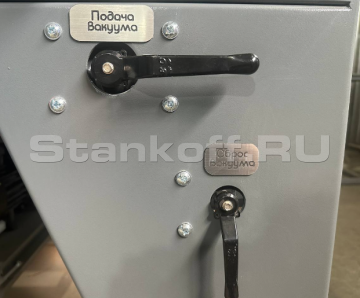

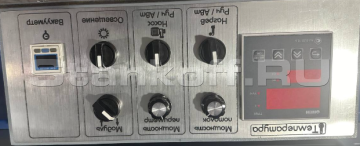

Управление
Осуществляется ручными кранами. ручной режим вакуумирования с цифровой индикацией температуры нагрева и электро-контактным вакуумметром для установки и поддержания заданного уровня вакуума. Измерение и регулировка температуры нагрева ламп осуществляется ПИД-регулятором многофункциональным одноканальным ОВЕН ТРМ в комбинации с термо-преобразователем (термопара). Плавная регулировка мощности основного (верхнего) и дополнительного (нижнего) нагревательного периметров.

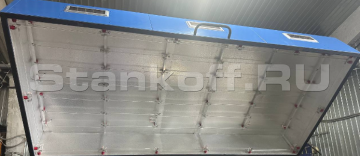

Нагревательный купол (термомодуль)
Станок комплектуется низко инерционными галогеновыми лампами мощностью 600Вт. Общий уровень энергопотребления термомодуля 30 кВт, в зависимости от длинны и частоты установки нагревательных элементов (ламп). Для облегчения подъёма-опускания термомодуля применяются спаренные газовые упоры (мощность газовых упоров подбирается под каждый станок индивидуально).

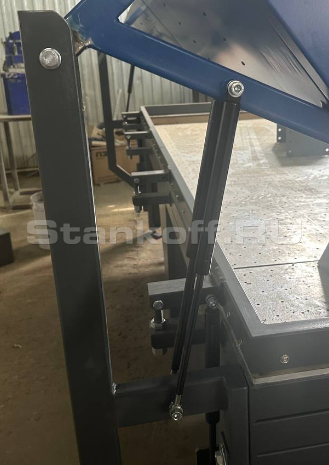

Прижимная рамка

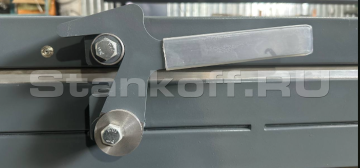

Для облегчения подъёма-опускания прижимной рамки применяются газовые упоры (мощность газовых упоров подбирается под каждый станок индивидуально). Запирание прижимной рамки осуществляется за счёт мощных серповидных замков с эксцентриковым механизмом регулировки. Надежны и удобны в работе (Изготовлены по рекомендации операторов, работающих на данном оборудовании)

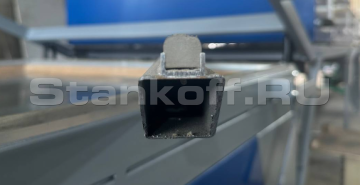

Уплотнитель вакуумного стола
Устанавливается в П образный алюминиевый швеллер. Высокотемпературный вакуумный уплотнитель не запоминающий форму после многих циклов прижима. Полукруглая форма для обеспечения более качественного пятна прижима.Дополнительные опции

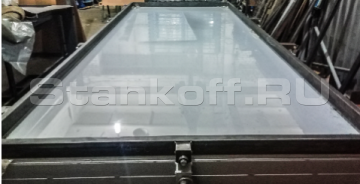

Выравнивание
Выравнивание поверхности стола полимерным материалом позволяет добиться максимально ровной поверхности, что значительно увеличивает качество облицовки крупногабаритных изделий.

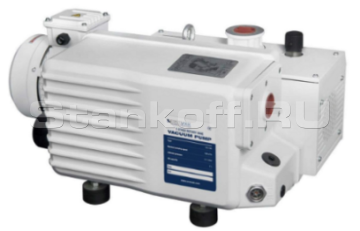

Вакуумная система (Китай)
Установка более производительных вакуумных насосов, производительностью 65 м³/час., создающий разряжение вакуума до -0,9 Bar. и мощностью электродвигателя 1,5 кВт соответственно (380В).

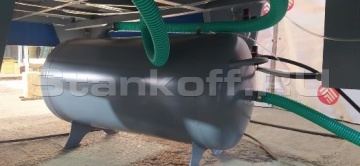

Вакуумный ресивер
Применяется для облегчения работы вакуумного насоса и для снижения времени создания вакуума. Станок комплектуется ресивером объёмом 200 литров.

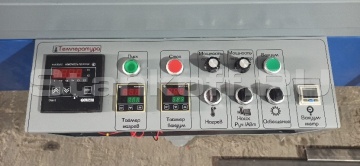

Пульт управления
Дополнен автоматическим режимом вакуумирования. Устанавливаются параметры не только температуры нагрева и уровня вакуума, но временные рамки работы нагревательных элементов и поддержания вакуума. Начало процесса вакуумирования после окончания заданного времени работы термомодуля.

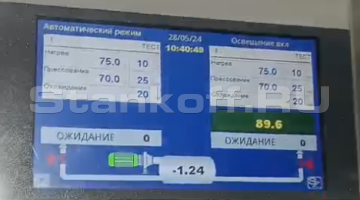

Шкаф управления
Шкаф с сенсорной панелью оператора. На контроллере и модулях управления «ДЕЛЬТА» с цифровой системой контроля за разряжением вакуума и управлением насоса. На панели оператора отображаются параметры работы пресса: текущая температура, заданная температура, давление вакуума, состояние вакуумного насоса, заданное и оставшееся время стадии рабочего цикла. Переключатель «Режим» - для переключения режимов работы «Ручной», «Автоматический», «Программный». В системе возможно сохранение до 40 различных программ. (максимальное количество до 1000 программ).

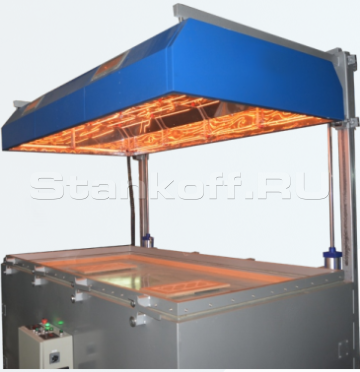

Вертикальный подъем термомодуля
Открытие нагревательного купола вверх за счет 2х пневмоцилиндров, на высоту до 1000 мм. Позволяет оператору получать доступ к рабочей поверхности стола со всех четырёх сторон.

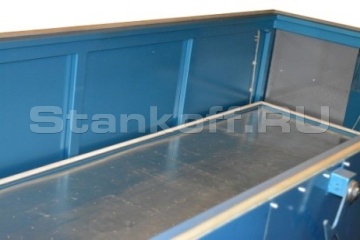

Драпирующий стол
Подъем/опускание стола вертикально за счет пневмоцилиндров, позволяет обтягивать плёнкой ПВХ радиусные фасады высотой от 200 мм, а также формовать изделия из листового пластика.Вертикальных ход стола возможен до 1000 мм (чем больше ход стола, тем больше габаритная высота станка).

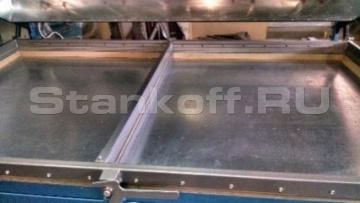

Поперечная делительная планка
Планка позволяющая отделять необходимую часть рабочего стола и экономить плёнку при облицовки единичных малогабаритных изделий.

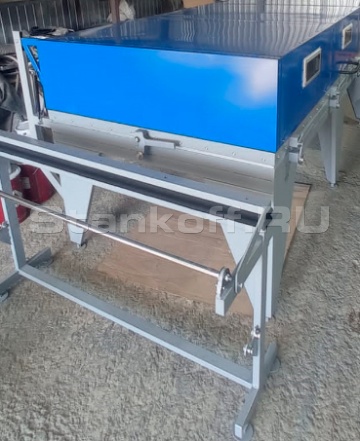

Стойка-держатель
Стойка-держатель рулона плёнки ПВХ с устройством для механической очистки от пыли и грязи.| Габаритные размеры стола, мм | 3000х1370 |
| Внутреннее рабочее поле, мм | 2880х1250 |
| Общая масса станка, кг | 600 |
| Тип открытия термомодуля | «книга» |
| Высота термомодуля, мм | 400 |
| Внутренняя высота термомодуля, мм | 350 |
| Мощность термомодуля, кВт | 30 |
| Производительность вакуумного насоса, м3/час | 40 |
| Нагревательные элементы лампы КГТ | 50 ламп мощностью по 600Вт |
| Покрытие рабочего стола | лист МДФ(10 мм) |
| Глубина стола, мм | 50 |
