Детальное описание

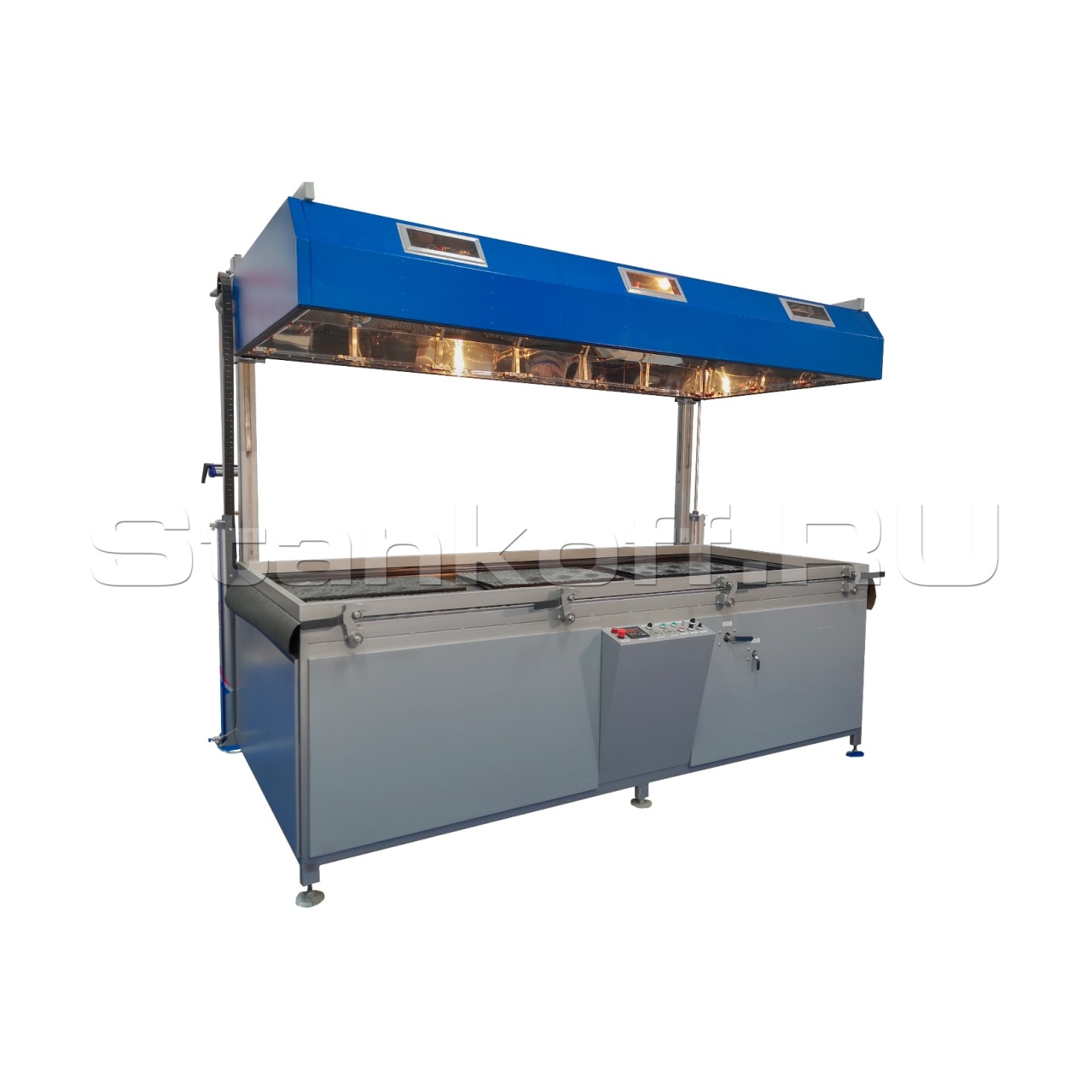

Пресс представляет собой цельносварную конструкцию из стальных профильных труб, в основании стола заложен стальной лист толщиной 4мм. Поставляется в собранном и полностью готовом к работе состоянии. Для запуска в эксплуатацию не требуется вызов специалиста по пусконаладочным работам.

За счет компактности данного оборудования, экономится рабочее пространство Возможность установки пресса, в любом помещении. (При необходимости станок можно разобрать на составляющие узлы и занести в любое помещение).

При облицовке используется нагрев и вакуумная технология. Загрузка заготовок, укладка пленки, подъем нагревательных элементов и разгрузка – ручная. Процесс прессования- под визуальным контролем оператора, управление температурным и вакуумным циклом в режиме ручной/автомат.

Область применения

Предназначен для облицовки пленками ПВХ дверных полотен и вставных филенок, мебельных и кухонных фасадов и других элементов корпусной мебели, а также панелей из композитных материалов с рельефной поверхностью.

Отличительные особенности

Тип открытия термомодуля вертикально вверх до 1000 мм за счет пневмоцилиндров;
Вакуумная насосная станция на базе масляного пластинчато-роторного насоса;
Покрытие рабочего стола-перфорированный оцинкованный лист;
Пульт управления с цифровой индикацией температуры нагрева и электронный вакуумметр для установки рабочего диапазона вакуума;
Плавная регулировка нагрева основного верхнего и дополнительного бокового (нижнего) периметра;
Ручной режим вакуумирования с автоматическим поддержанием заданной температуры.

Конструктивные особенности

Цельносварная конструкция

Жёсткая, цельносварная конструкция вакуумного стола, изготовленная из толстостенных профильных труб. В основании вакуумного стола закладывается цельный стальной лист толщиной 4 мм. Покрытие стола перфорированный - оцинкованный лист.

Вакуумная система

На базе пластинчато-роторного вакуумного насоса с масляным уплотнением, производительностью 40 м³/час., предельное остаточное давление 0,5 мBar. Для управления процессом вакуумирования применяются шаровые краны.

Управление

Ручной режим вакуумирования с цифровой индикацией температуры нагрева и электро-контактным вакуумметром для установки и поддержания заданного уровня вакуума.
Измерение и регулировка температуры нагрева ламп осуществляется ПИД-регулятором многофункциональным одноканальным ОВЕН ТРМ в комбинации с термо-преобразователем (термопара).Плавная регулировка мощности основного (верхнего) и дополнительного (нижнего) нагревательного. Автоматический режим вакуумирования (2 таймера).

Нагревательный купол (термомодуль)

Станок комплектуется низко инерционными галогеновыми лампами мощностью 600Вт., расположенными как в верхней части нагревательного купола, так и по нижнему периметру. Общий уровень энергопотребления термомодуля 30 кВт. Для облегчения подъёма-опускания термомодуля применяются спаренные газовые упоры (мощность газовых упоров подбирается под каждый станок индивидуально).

Вертикальный подъем термомодуля

Открытие нагревательного купола вверх за счет 2х пневмоцилиндров, на высоту до 1000 мм. Позволяет оператору получать доступ к рабочей поверхности стола со всех четырёх сторон.

Прижимная рамка

Для облегчения подъёма-опускания прижимной рамки применяются газовые упоры (мощность газовых упоров подбирается под каждый станок индивидуально).
Запирание прижимной рамки осуществляется за счёт мощных серповидных замков с эксцентриковым механизмом регулировки. Надежны и удобны в работе (изготовлены по рекомендации операторов, работающих на данном оборудовании).

Поперечная делительная планка

Позволяющая отделять необходимую часть рабочего стола и экономить плёнку при облицовки единичных малогабаритных изделий.

Уплотнитель вакуумного стола

Устанавливается в П образный алюминиевый швеллер. Высокотемпературный вакуумный уплотнитель не запоминающий форму после многих циклов прижима. Полукруглая форма для обеспечения более качественного пятна прижима.

Драпирующий стол

Подъем/опускание стола вертикально за счет пневмоцилиндров, позволяет обтягивать плёнкой ПВХ радиусные фасады высотой от 200 мм, а также формовать изделия из листового пластика. Вертикальных ход стола возможен до 1000 мм (чем больше ход стола, тем больше габаритная высота станка).

Дополнительные опции

Вакуумная система

Установка более производительных вакуумных насосов, производительностью 65 м3/час., создающий разряжение вакуума до -0,9 Bar. и мощностью электродвигателя 1,5 кВт соответственно (380В).

Мембрана

Силиконовая или каучуковая с комплектом быстросъёмных креплений к прижимной рамке, для удобства монтажа и использования. Силикон от 0,5 до 4 мм. Каучук от 0,5 до 4 мм.

Шкаф управления

Шкаф управления с сенсорной панелью оператора на контроллере и модулях управления «ДЕЛЬТА» с цифровой системой контроля за разряжением вакуума и управлением насоса.
На панели оператора отображаются параметры работы пресса: текущая температура, заданная температура, давление вакуума, состояние вакуумного насоса, заданное и оставшееся время стадии рабочего цикла. Переключатель «Режим» - для переключения режимов работы «Ручной», «Автоматический», «Программный». В системе возможно сохранение до 40 различных программ. (максимальное количество до 1000 программ).

Вакуумный ресивер

Применяется для облегчения работы вакуумного насоса и для снижения времени создания вакуума. Станок комплектуются одним ресивером объёмом 200 литров.

Стойка-держатель

Стойка-держатель рулона плёнки ПВХ с устройством для механической очистки от пыли и грязи.

Глубина стола, мм	50
Габаритные размеры стола, мм	3000х1370
Внутреннее рабочее поле, мм	2880х1250
Тип открытия термомодуля	вертикально вверх(до 1000 мм)
Высота термомодуля, мм	300
Внутренняя высота термомодуля, мм	250
Производительность вакуумного насоса, м³/час	40
Мощность термомодуля, кВт	30
Нагревательные элементы лампы КГТ	50 (лампы мощностью по 600Вт)
Покрытие рабочего стола	перфорированный оцинкованный лист
