Детальное описание

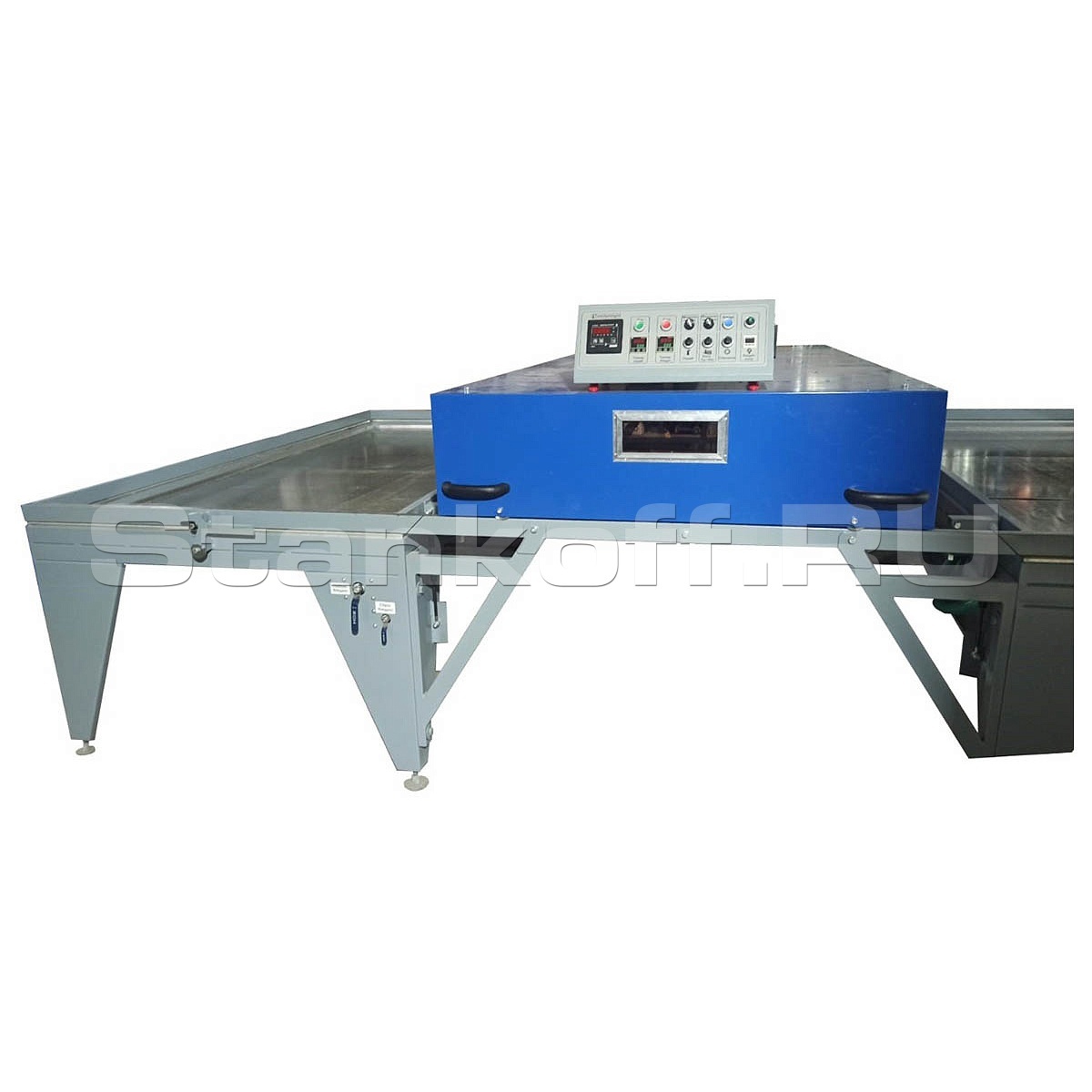

Мембранно-вакуумный пресс АНКОРД М14-32 (2х столовый с зоной отката) предназначен для облицовки пленками ПВХ дверных полотен и вставных филенок, мебельных и кухонных фасадов и других элементов корпусной мебели, а также панелей из композитных материалов с рельефной поверхностью.

В зависимости от комплектации пресс оснащается системой пневмоцилиндров на подъём-опускание и закрывание консольной прижимной рамки и термомодуля, многофункциональным контроллером с сенсорной панелью оператора для автоматизации и более тонкого подбора режима прессования. Данная комплектация позволяет достигать высокого качества выпускаемой продукции. Возможность установки дополнительного рабочего стола, позволяет существенно увеличить производительность пресса.

Отличительные особенности

Консольная прижимная рамка, имеющая возможность регулировки по высоте;
Мощные замки с эксцентриковым механизмом регулировки по высоте;
Вакуумная насосная станция на базе масляного пластинчато-роторного насоса;
Покрытие рабочих столов, перфорированный оцинкованный лист;
Пульт управления с цифровой индикацией температуры нагрева и электронный вакуумметр для установки рабочего диапазона вакуума. Автоматическое поддержание заданной температуры и уровня вакуума;
Регулировка мощности нагрева основного (верхнего), вспомогательного (бокового).

Конструктивные особенности

Покрытие рабочего стола

Перфорированный оцинкованный лист толщиной 1,5 мм позволяет значительно увеличить срок эксплуатации поверхности вакуумного стола.

Вакуумная система

На базе масляного пластинчато-роторного вакуумного насоса, производительностью 100 м3/час.

Электрические провода

Электрические провода расположены в кабель-канале.

Управление

Осуществляется ручными кранами. Ручной режим вакуумирования с цифровой индикацией температуры нагрева и электронным вакуумметром для установки и поддержания заданного уровня вакуума. Измерение и регулировка температуры нагрева ламп осуществляется ОВЕН ТРМ в комбинации с термо-преобразователем (термопара) . Дополняется плавной регулировкой мощности основного (верхнего) и дополнительного (нижнего) нагревательного периметров.

Нагревательный купол (термомодуль)

Станок комплектуется низко инерционными галогеновыми лампами мощностью 600Вт. Общий уровень энергопотребления термомодуля от 36 кВт в зависимости от длины и частоты установки нагревательных элементов (ламп).
Термомодуль перемещается вправо-влево до срабатывания демфирующего отбойника. Перемещение происходит по прижимной рамке на мощных металлических роликах

Прижимная рамка

Для облегчения подъёма-опускания прижимной рамки применяются газовые упоры (мощность газовых упоров подбирается под каждый станок индивидуально).
Запирание прижимной рамки осуществляется за счёт мощных серповидных замков с эксцентриковым механизмом регулировки. Надежны и удобны в работе (Изготовлены по рекомендации операторов, работающих на данном оборудовании).

Уплотнитель вакуумного стола

Устанавливается в П образный алюминиевый швеллерВысокотемпературный вакуумный уплотнитель не запоминающий форму после многих циклов прижима. Полукруглая форма для обеспечения более качественного пятна прижима.

Дополнительные опции

Выравнивание

Выравнивание поверхности стола полимерным материалом позволяет добиться максимально ровной поверхности, что значительно увеличивает качество облицовки крупногабаритных изделий.

Подъём-опускание термомодуля

Подъём-опускание термомодуля на прижимную рамку, при нахождении в зоне формовки, с применением пневматического привода. Позволяет минимизировать потери тепла при работе нагревательных элементов, сократить время нагрева поверхности и повысить качество получаемых изделий.

Пневмозакрывание прижимной рамки

При работе обеспечивается высокая производительность, сотрудники не прикладывают больших усилий при закрывании прижимной рамки, достаточно повернуть рычаг пневмоклапана и рамка прижмется.

Пульт управления

Дополненный автоматическим режимом вакуумирования. Устанавливаются параметры не только температуры нагрева и уровня вакуума, но временные рамки работы нагревательных элементов и поддержания вакуума. Начало процесса вакуумирования после окончания заданного времени работы термомодуля.

Пульт управления

Шкаф управления с сенсорной панелью оператора на контроллере и модулях управления «ДЕЛЬТА» с цифровой системой контроля за разряжением вакуума и управлением насоса
На панели оператора отображаются параметры работы пресса: текущая температура, заданная температура, давление вакуума, состояние вакуумного насоса, заданное и оставшееся время стадии рабочего цикла. Переключатель «Режим» - для переключения режимов работы «Ручной», «Автоматический», «Программный». В системе возможно сохранение до 40 различных программ. (максимальное количество до 1000 программ.)

Поперечная делительная планка

Планка позволяющая отделять необходимую часть рабочего стола и экономить плёнку при облицовки единичных малогабаритных изделий.

Поперечная делительная стационарная планка

Позволяет отделять необходимую часть рабочего стола при этом разделять вакуумную зону и экономить плёнку при облицовки единичных малогабаритных изделий. При работе с полной зоной делитель снимается. Разделяется вакуумная зона на рабочем столе.

Драпирующий стол

Подъем/опускание стола вертикально за счет пневмоцилиндров, позволяет обтягивать плёнкой ПВХ радиусные фасады высотой от 200 мм, а также формовать изделия из листового пластика. Вертикальных ход стола возможен до 1000 мм (чем больше ход стола, тем больше габаритная высота станка).

Мембрана

Силиконовая или каучуковая с комплектом быстросъёмных креплений к прижимной рамке, для удобства монтажа и использования.
Силикон от 0,5 до 4 мм. Каучук от 0,5 до 4 мм.

Стойка-держатель рулона пленки ПВХ

Оборудование с устройством для механической очистки от пыли и грязи (возможно согласование под ваши особенности).

Пресс с пневмоподъемом термомодуля, пневмоприжим прижимной рамки

Глубина стола, мм	50
Габаритные размеры стола, мм	3200х1250
Тип перемещения термомодуля	«откатник»
Высота термомодуля, мм	400
Внутренняя высота термомодуля, мм	350
Мощность термомодуля, кВт	36
Производительность вакуумного насоса, м³/час	100
Нагревательные элементы лампы КГТ	60 ламп мощностью по 600Вт
Вес, кг	980
