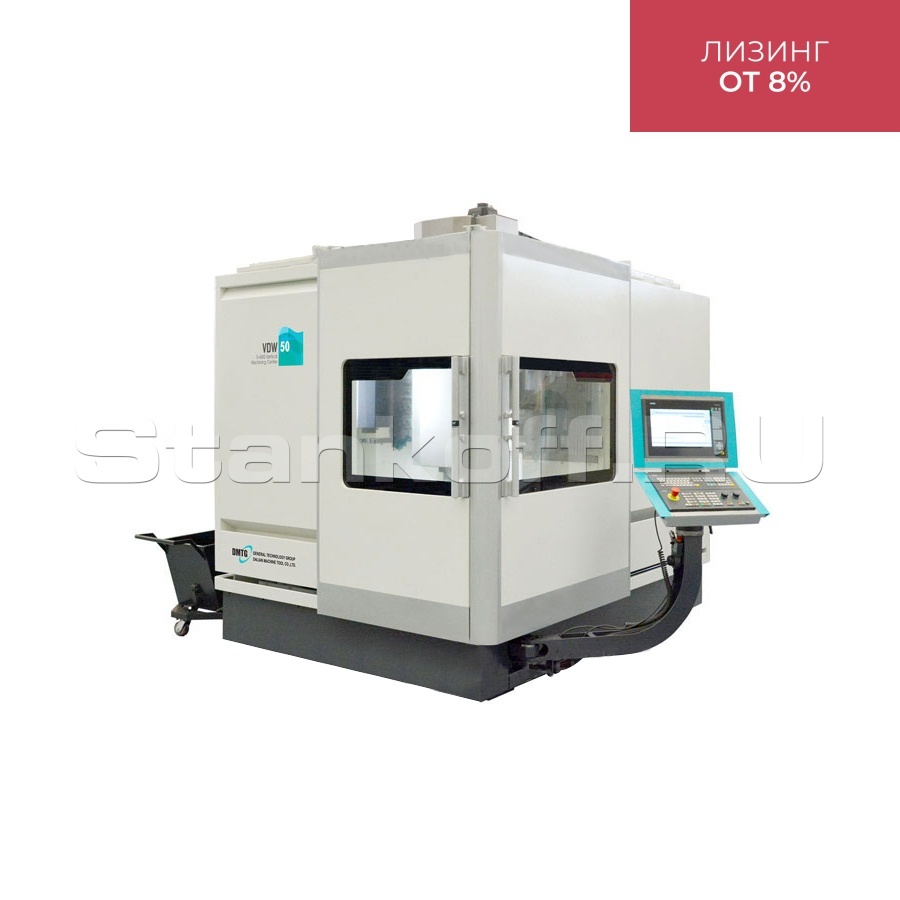

5-осевой фрезерный обрабатывающий центр DMTG VDW50
Реклама Рекомендуем предложения
Детальное описание
Высокопроизводительный 5-осевой фрезерный обрабатывающий центр с ЧПУ для единичного или серийного изготовления деталей повышенной сложности. Предназначен для обработки заготовок из стали, чугуна, цветных металлов и сплавов в аэрокосмической, приборостроительной промышленности, энергетическом машиностроении, военно-промышленном комплексе. Он особенно хорошо подходит для изготовления сложных изогнутых в пространстве деталей с одного установа. Инновационная система ЧПУ Siemens 840Dsl (опция: HEIDENHAIN iTNC 640) идеально подходит для управления высокоточной обработкой деталей сложной формы.
Комплект поставки
- Масляный охладитель шпинделя
- Ленточный транспортер для удаления стружки
- Тележка для сбора стружки
- Пистолет для обдува воздухом рабочей зоны
- Пистолет подачи СОЖ
- Радиатор электрошкафа
- Освещение рабочей зоны
- Обслуживающий инструмент
- Руководство по эксплуатации на русском языке
Дополнительные опции
- Система ЧПУ HEIDENHAIN iTNC 640
- Сменщик инструмента манипуляторного типа на 40 инструментов
- Высокоскоростной шпиндель 15 000 об/мин
- Система подачи СОЖ через инструмент 20 бар
- Система подачи СОЖ через инструмент 70 бар
- Быстрый ход 36 000 мм/мин по осям X, Y, Z
- Линейные энкодеры HEIDENHAIN по осям X, Y, Z
- Кондиционер электрошкафа
Особенности
- Высокопроизводительный 5-осевой фрезерный обрабатывающий центр с ЧПУ для единичного или серийного изготовления деталей повышенной сложности.
- Предназначен для обработки заготовок из стали, чугуна, цветных металлов и сплавов в аэрокосмической, приборостроительной промышленности, энергетическом машиностроении, военно-промышленном комплексе. Он особенно хорошо подходит для изготовления сложных изогнутых в пространстве деталей с одного установа.
- Инновационная система ЧПУ Siemens 840Dsl (опция: HEIDENHAIN iTNC 640) идеально подходит для управления высокоточной обработкой деталей сложной формы.
- 5 одновременно управляемых осей - три линейные оси X, Y, Z и наклонно-поворотный стол с двумя осями вращения В, С.
- Магазин инструментов манипуляторного типа на 24 инструмента.
- Мощный высокоточный шпиндель с прямым приводом Solpower (Тайвань) 12 000 об/мин (опция: 15 000 об/мин).
- Точные линейные направляющие качения PMI (Тайвань) с максимальной скоростью перемещений 20 м/мин.
- Высокоточные шлифованные шариковые винты с предварительным натягом PMI (Тайвань).
- Шариковые винты установлены на опоры с прецизионными подшипниками FAG (Германия) и подключены к серводвигателям с помощью высококачественной безлюфтовых муфт NBK (Япония).
- Высокоточный редуктор наклонно-поворотного стола Spinea (Словакия).
- Основные узлы станка имеют усиленную тяжелую конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
- Масляный охладитель шпинделя с динамическим контролем температуры позволяет станку работать продолжительное время на максимальных оборотах, предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок службы.
- Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
- Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
- Функция жесткого нарезания резьбы.
- Система подачи СОЖ с баком емкостью 200 литров.
- Полностью закрытая рабочая зона с защитными устройствами.
- Автоматическая импульсная система смазки направляющих и ходовых винтов.
- Большеразмерные раздвижные двери с бронированным стеклом.
- Система обдува конуса шпинделя при смене инструмента.
- Пневматические компоненты SMC Pneumatic (Япония).
- Пистолет для обдува рабочей зоны сжатым воздухом и пистолет подачи СОЖ облегчают удаление стружки с заготовки.
- Транспортер для удаления стружки.
Электропитание | |
Общая потребляемая мощность | 30 кВт 380 В ~50 Гц |
Мощность двигателя шпинделя (продолжительно / 30 мин) | 7,5 / 13 кВт |
Система управления | |
Система ЧПУ | Siemens 840Dsl |
Опциональные системы ЧПУ | HEIDENHAIN iTNC 640 |
Количество одновременно управляемых осей | 5 |
Станочные данные | |
Тип станка | наклонно-поворотный стол + три линейные оси |
Тип направляющих (оси X, Y, Z) | линейные качения |
Размер стола | ø500 мм |
Наклон стола (ось B) | 175° (влево +110° / вправо -65°) |
Вращение стола (ось С) | 360° |
Количество / ширина Т-пазов / расстояние от центра | 8 / 14 мм / 45° |
Расстояние от торца шпинделя до поверхности стола | 150 - 600 мм |
Максимальный размер обрабатываемой заготовки | 500x450х400 мм |
Максимальный вес обрабатываемой заготовки | 300 кг (при наклоне стола 0°) 200 кг (при наклоне стола 0-90°) |
Шпиндель | |
Максимальное число оборотов шпинделя | 12 000 об/мин (опция: 15 000 об/мин) |
Тип привода шпинделя | прямой привод |
Конец шпинделя | HSK-А63 (DIN 69893-1) |
Крутящий момент шпинделя (продолжительно / 30 мин) | 47,8 / 83 Нм |
Перемещения и подачи | |
Перемещение по оси Х | 500 мм |
Перемещение по оси Y | 450 мм |
Перемещение по оси Z | 400 мм |
Скорость рабочей подачи по осям Х, Y, Z | 20 000 мм/мин |
Скорость быстрого хода по осям Х, Y, Z | 30 000 мм/мин (опция: 36 000 мм/мин) |
Максимальная скорость вращения осей В, C | 17,75 об/мин |
Точность | |
Повторяемость по осям Х, Y, Z | ± 0,002 мм |
Позиционирование по осям Х, Y, Z | ± 0,005 мм |
Повторяемость по осям В / С | 4″ / 3″ |
Позиционирование по осям В / С | 10″ / 8″ |
Сменщик инструмента | |
Тип сменщика инструмента | манипулятор |
Количество инструмента | 24 (опция: 40) |
Максимальный диаметр / длина инструмента | 75 (130) / 300 мм |
Максимальная масса инструмента | 8 кг |
Время смены инструмента | 2,5 с |
Габаритные размеры | |
Емкость бака СОЖ | 200 литров |
Подключение сжатого воздуха | 6 бар |
Габаритные размеры (Д х Ш х В) | 3300 x 3200 x 2860 мм |
Масса станка | 8000 кг |
