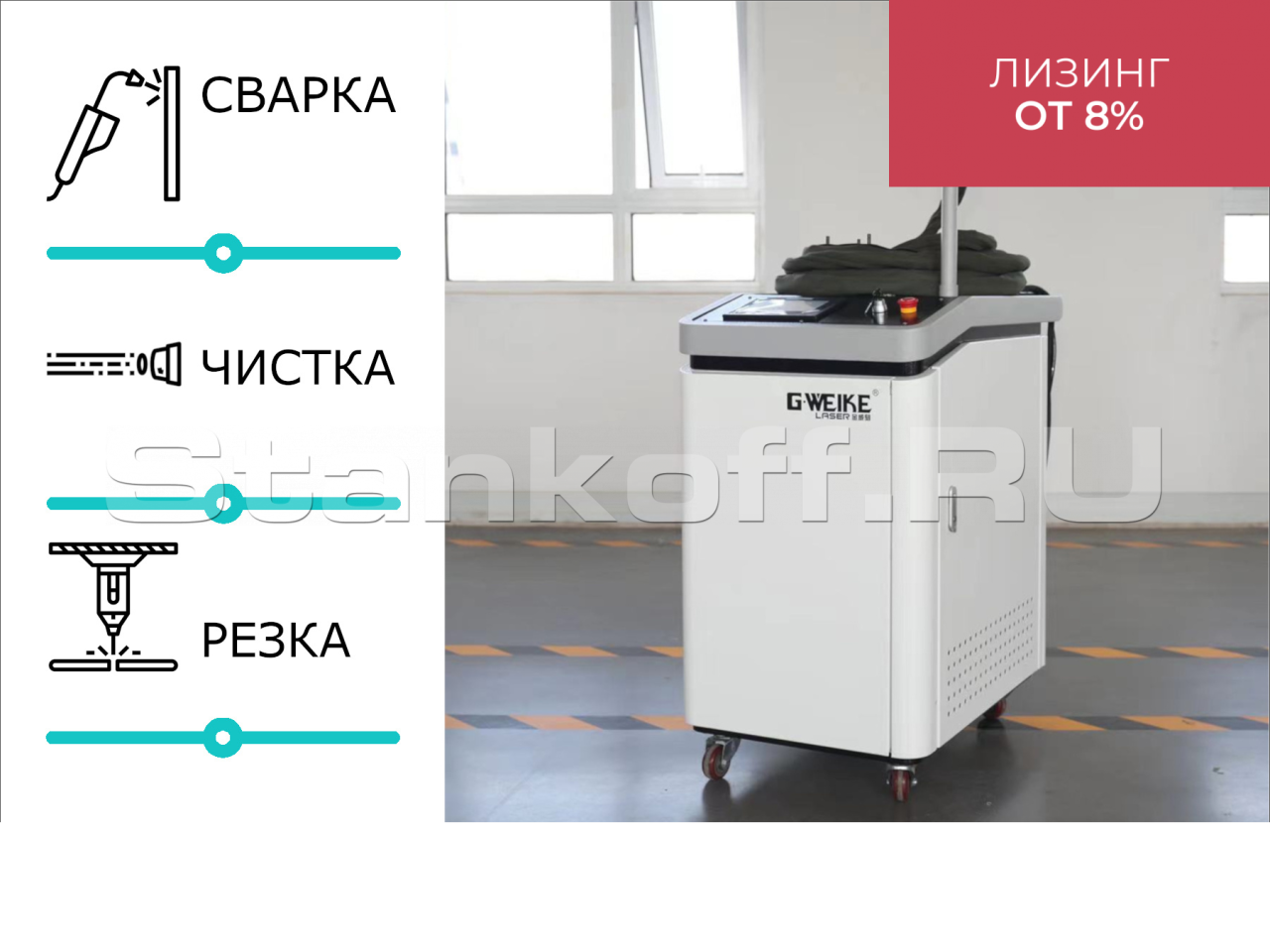

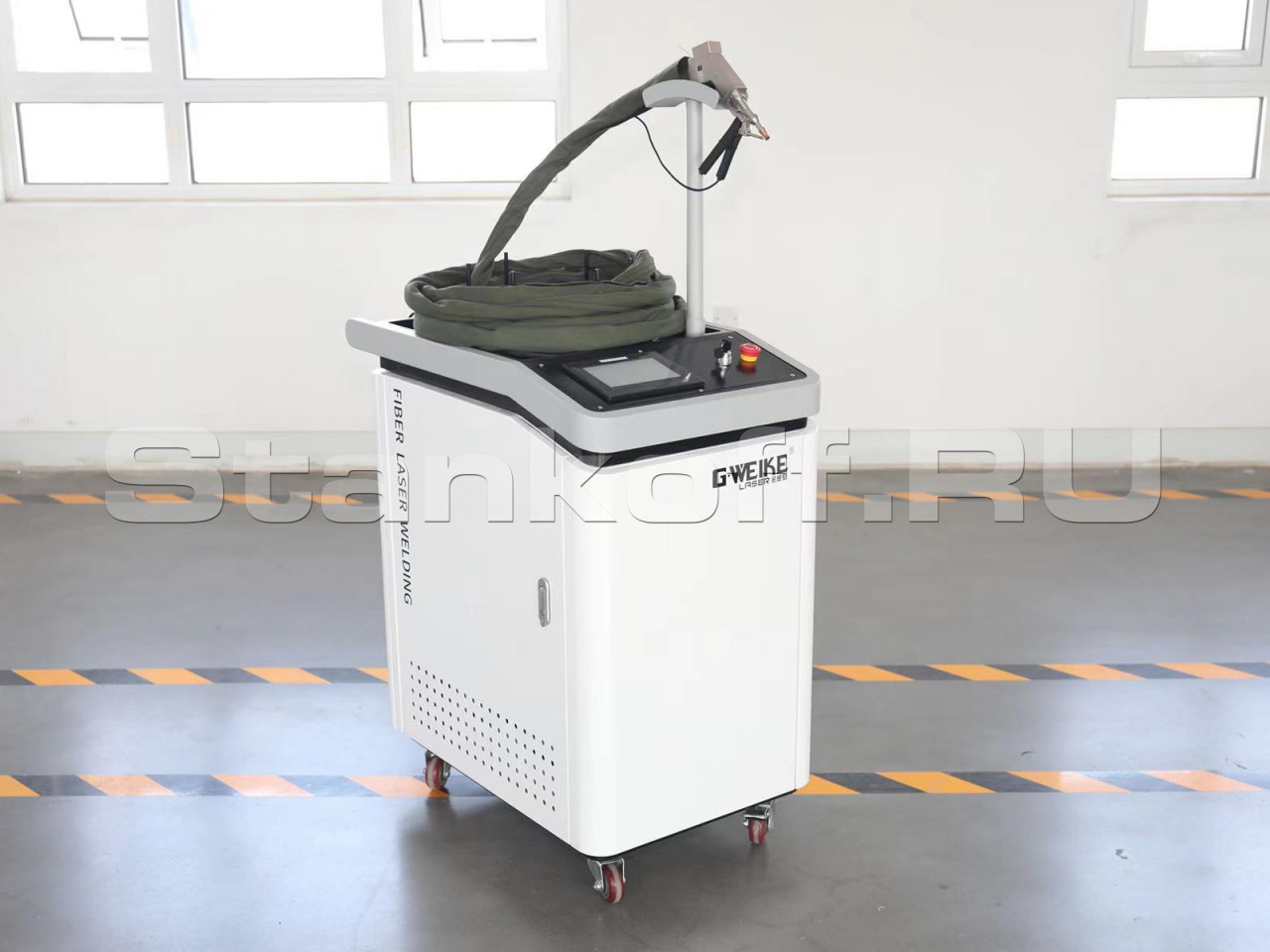

Оптоволоконный лазерный станок 3 в 1 для сварки, чистки и резки металла LCW-1500/Raycus
+7 (995) 888-07-04
Детальное описание
Данное оборудование является новейшей интегрированной системой "три в одном", которая поддерживает лазерную сварку, лазерную очистку и лазерную резку металла в ручном режиме.
Рабочий режим можно свободно переключать в соответствии с различными сценариями применения.
Разработан на основе ручных сварочных аппаратов, обладает высокой надежностью и стабильностью. Оснащен механизмом подачи проволоки и водяным чиллером.
Применение
Используются при производстве кухонной утвари, сантехники, бытовой техники, металлической мебели, окон и дверей, автозапчастей, в рекламном производстве и во многих других сферах.
Особенности конструкции
Лазерный источник Raycus
Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.
Голова Au3tech для лазерной чистки
Голова Au3tech для лазерной сварки
Голова Au3tech для лазерной резки
Система управления Au3tech
Удобный сенсорный экран, легкое и быстрое нажатие и установка параметров, функции определения неисправностей в режиме реального времени, обратная связь и сигнализация.Существует библиотека параметров процессов, которая может обеспечить быстрое запоминание и хранение рабочих параметров.
Пульт дистанционного управления для удобной настройки параметров. Экономьте времени и усилий, простота в эксплуатации.
Устройство подачи проволоки
Система подачи проволоки отвечает за стабильную подачу проволоки во время сварки. Двухтактный механизм подачи проволоки используется для обеспечения хорошего выравнивания проволоки и стабильной скорости подачи проволоки. Если требуется предварительный нагрев, добавляется источник питания нагревающий проволоку. Применяется для аргонодуговой сварки, лазерной сварки, плазменной сварки. Имеет легкую конструкцию, положение угла подачи проволоки можно регулировать.
Водяной чиллер
Система охлаждения с двойным фреоновым контуром, обеспечивает постоянное поддержание оптимально-рабочей температуры иттербиевого источника в заданном эксплуатационном диапазоне.Сварка. Таблица зависимости толщины заготовки от вида материала и выходной мощности волоконного лазера
| Материал | Толщина металла, мм | 1000Вт | 1500Вт | 2000Вт | |||
| Глубина расплава, мм | Выходная мощность, % | Глубина расплава, мм | Выходная мощность, % | Глубина расплава, мм | Выходная мощность, % | ||
| Нержавеющая сталь | 0,6 | 0,2 | 16 | 0,3 | 15 | 0,3 | 10 |
| 0,8 | 0,2 | 20 | 0,3 | 20 | 0,4 | 15 | |
| 1,0 | 0,3 | 25 | 0,5 | 25 | 0,5 | 20 | |
| 1,2 | 0,3 | 30 | 0,5 | 30 | 0,6 | 25 | |
| 1,8 | 0,3 | 40 | 0,7 | 40 | 0,8 | 35 | |
| 2,5 | 0,5 | 40-45 | 0,8 | 40-45 | 1,0 | 35-45 | |
| 3,0 | 0,7 | 60 | 1,2 | 60 | 1,4 | 50 | |
| 5,0 | 1,5 | 70-80 | 2,1 | 70-80 | |||
| 6,0 | 2,5 | 80-90 | |||||
| 7,0 | 3,0 | 80-90 | |||||
| Алюминий, медь | 0,5 | 0,3 | 70-80 | 0,3 | 70-80 | 0,4 | 60-80 |
| 1,0 | 0,5 | 80-90 | 0,5 | 80-90 | 0,8 | 80-90 | |
| 1,5 | 0,6 | 85-95 | 0,6 | 80-90 | 0,8 | 80-90 | |
| 2,0 | 0,8 | 85-95 | 1,0 | 85-95 | |||
| 4,0 | 2,0 | 90-100 | |||||
Чистка. Параметры очистки в зависимости от мощности лазерного источника
| Характеристики лазерного источника | Объект очистки | Толщина очистки | Скорость очистки | Ширина линии очистки | Количество проходов | Производит-ть |
|
RFL-1000 |
оксидный слой | ≤25 Нм | 8 мм/с | 50 мм | 1 | 1,4 м²/ч |
| ≤50 Нм | 15 мм/с | 50 мм | 4 | 0,67 м²/ч | ||
| ≤75 Нм | 15 мм/с | 50 мм | 8 | 0,34 м²/ч | ||
| ржавчина | ≤30 Нм | 25 мм/с | 50 мм | 1 | 4,5 м²/ч | |
| ≤60 Нм | 20 мм/с | 50 мм | 1 | 3,6 м²/ч | ||
| ≤100 Нм | 10 мм/с | 50 мм | 1 | 1,8 м²/ч | ||
| масляная краска, гальваническое покрытие | ≤200 Нм | 10 мм/с | 90 мм | 5 | 0,65 м²/ч | |
| ≤400 Нм | 10 мм/с | 90 мм | 8 | 0,4 м²/ч | ||
| ≤600 Нм | 10 мм/с | 90 мм | 10 | 0,32 м²/ч | ||
|
RFL-2000 |
оксидный слой | ≤25 Нм | 15 мм/с | 50 мм | 1 | 2,7 м²/ч |
| ≤50 Нм | 15 мм/с | 50 мм | 3 | 0,9 м²/ч | ||
| ≤75 Нм | 15 мм/с | 50 мм | 5 | 0,54 м²/ч | ||
| ржавчина | ≤30 Нм | 50 мм/с | 50 мм | 1 | 9 м²/ч | |
| ≤60 Нм | 35 мм/с | 50 мм | 1 | 6,3 м²/ч | ||
| ≤100 Нм | 20 мм/с | 40 мм | 1 | 2,88 м²/ч | ||
| масляная краска, гальваническое покрытие | ≤200 Нм | 10 мм/с | 90 мм | 3 | 1,08 м²/ч | |
| ≤400 Нм | 10 мм/с | 90 мм | 5 | 0,65 м²/ч | ||
| ≤600 Нм | 10 мм/с | 90 мм | 6 | 0,54 м²/ч | ||
| ≤800 Нм | 10 мм/с | 90 мм | 7 | 0,46 м²/ч | ||
| ≤1000 Нм | 10 мм/с | 90 мм | 8 | 0,4 м²/ч | ||
| ≤1200 Нм | 10 мм/с | 90 мм | 9 | 0,36 м²/ч |
Получаемые изделия
Сварка
Чистка
Очистка от масла
Очистка от краски
Лазерная чистка пыли
Удаление оксидного слоя
Очистка от ржавчины
Удаление ржавчины
Удаление ржавчины
Чистка винтов
Преимущества
Оптоволоконная лазерная сварка |
Оптоволоконная лазерная чистка |
✓ Сварной шов гладкий и красивый. Отсутствует деформация поверхности, не требует последующего шлифования, отсутствует необходимость чистовой обработки сварного шва. |
✓ Отсутствие образований токсичных веществ во время работы. Процесс абсолютно безопасен и не производит негативное воздействие на человеческий организм. |
✓ Равномерность сварки. Достигается равномерным распределением точечной энергии лазерного сварочного аппарата. |
✓ Отсутствие шума. Особая технология лазерной очистки ограничивает появление звуковых шумов, в то время как механический способ отличается большей громкостью и причиняет весомый дискомфорт. |
✓ Высокая скорость сварки. Скорость лазерной сварки в 2-10 раз выше, чем скорость традиционной сварки. |
✓ Высокая эффективность и качественная обработка нужного изделия. Остальные способы удаления ржавчины и коррозии не дают такого хорошего результата. При чистке лазером пользователь не контролирует качество процедуры, поэтому возможность допущения ошибки исключается. |
✓ Простота эксплуатации. Гибкий ручной режим работы легок в освоении, не требует специального обучения. С помощью ручного пистолета можно сваривать длинные отрезки (отсутствует ограничение длины сварки длиной рабочего поля). Возможность сваривать труднодоступные зоны и осуществлять сварку под любым углом. |
✓ Простота в эксплуатации. Установка сама определяет оптимальный рабочий режим при автоматической работе. Также есть возможность ввода информации вручную. Для этого корпус устройства укомплектован специальным пультом и дисплеем. |
✓ Универсальность. Гибкие настройки позволяют производить шовную и точечную сварку. |
✓ Режим работы. Лазерная очистка металла может проводиться в ручном режиме с пультом дистанционного управления. |
✓ Экономия в обслуживании. Отсутствие расходных материалов, низкое электропотребление, стабильность работы и длительный срок службы снизят затраты на обслуживание. |
|
✓ Безопасность для зрения. Аппараты оснащены защитным кожухом. Необходимо работать в защитных очках. |
|
✓ Экологичность. Надежная и экологически чистая технология без загрязнения окружающей среды. |
|
✓ Компактность. Легкий вес и компактность позволяют использовать установку в любых производственных условиях. |
|
| ✓ Устойчивость к коррозии и высокая термостойкость. | |
| Мощность лазера | 1500 Вт |
| Лазерный источник | Raycus
|
| Длина волны | 1064 Нм |
| Срок службы | 100 000 моточасов |
| Время непрерывной работы | 24 часа |
| Глубина сварки | 0,5-3 мм |
| Ширина чистки за проход | 0-80 мм |
| Фокусная высота чистки | 600 мм |
| Длина волокна | 10 метров |
| Скорость | 0-120 мм/сек |
| Напряжение | 220В |
| Потребляемая мощность | 12 кВт |
| Система управления | ЧПУ |
| Система охлаждения | Водяной чиллер |
| Рабочая температура | 15-35 ℃ |
| Рабочая влажность | < 70% (Без конденсации) |
| Габаритные размеры | 1150х600х800 мм |
| Вес | 220 кг |
