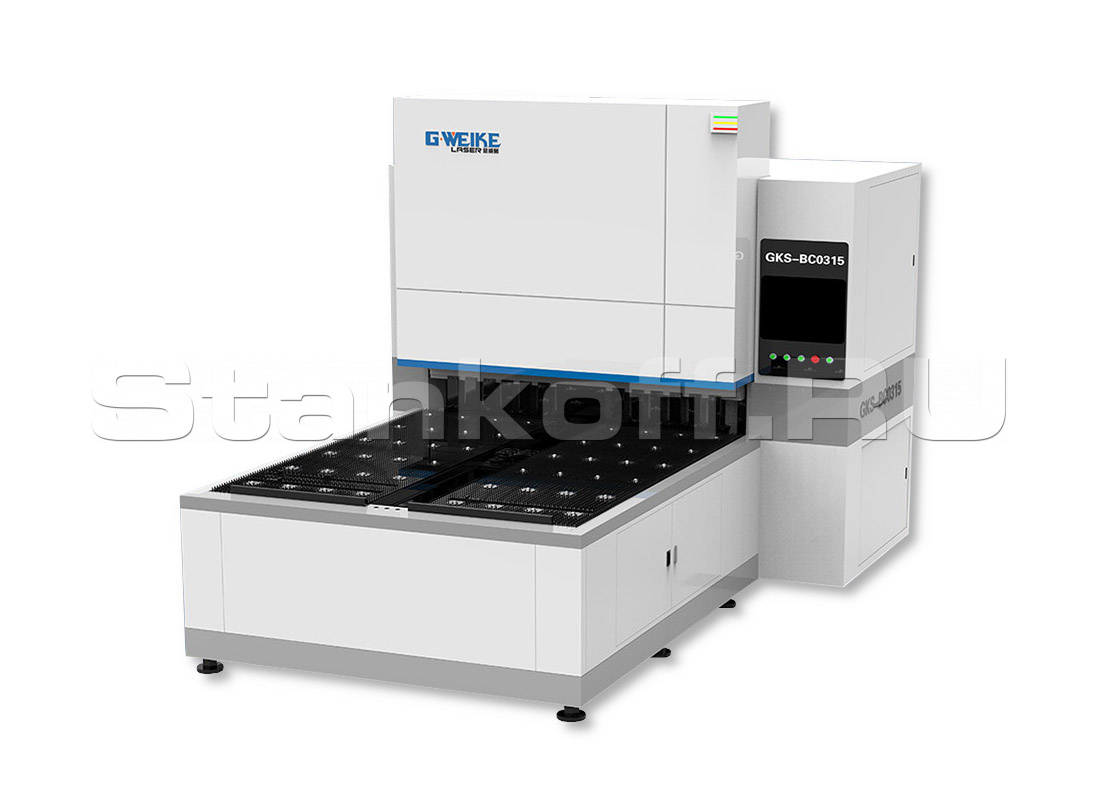

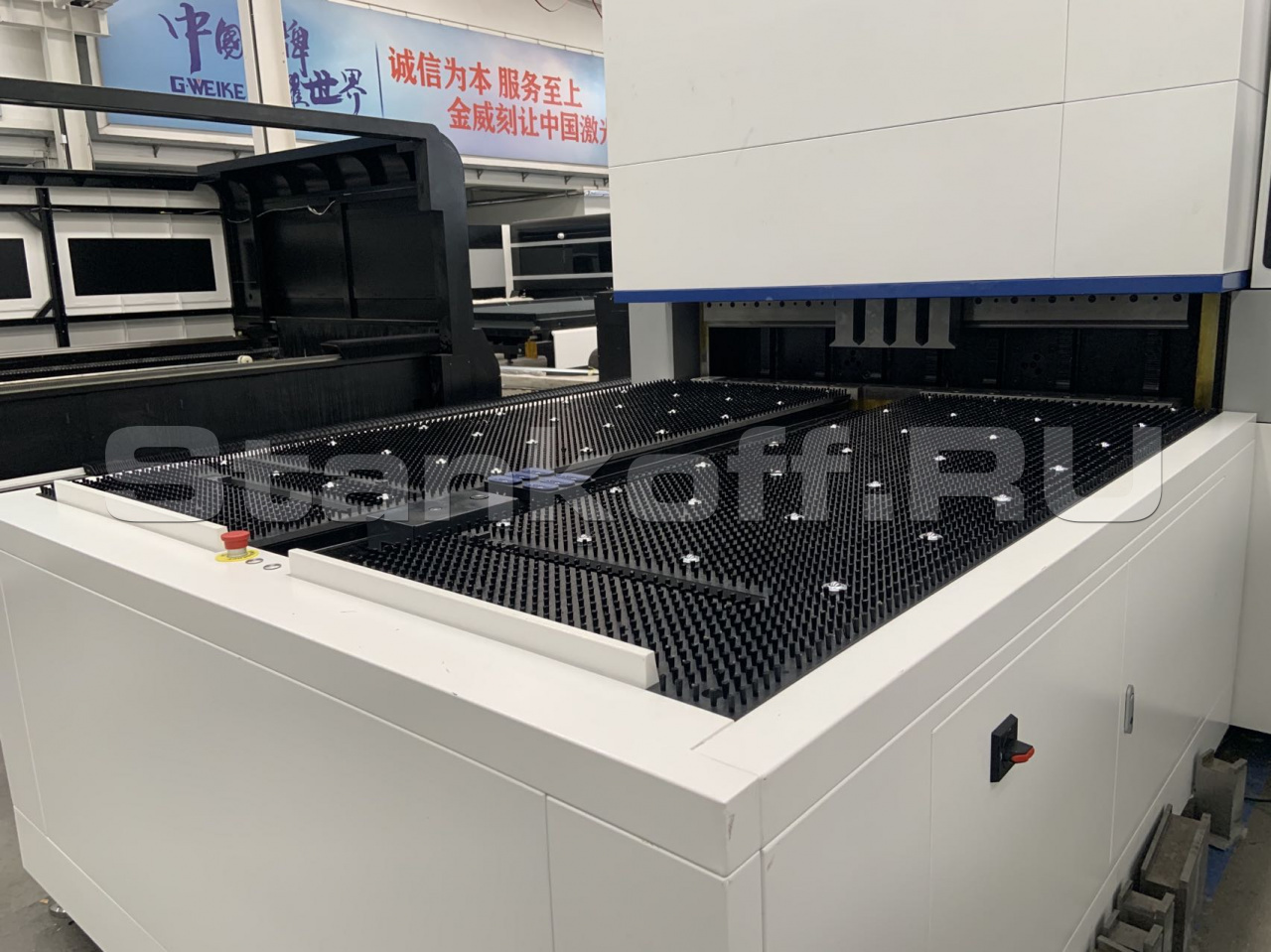

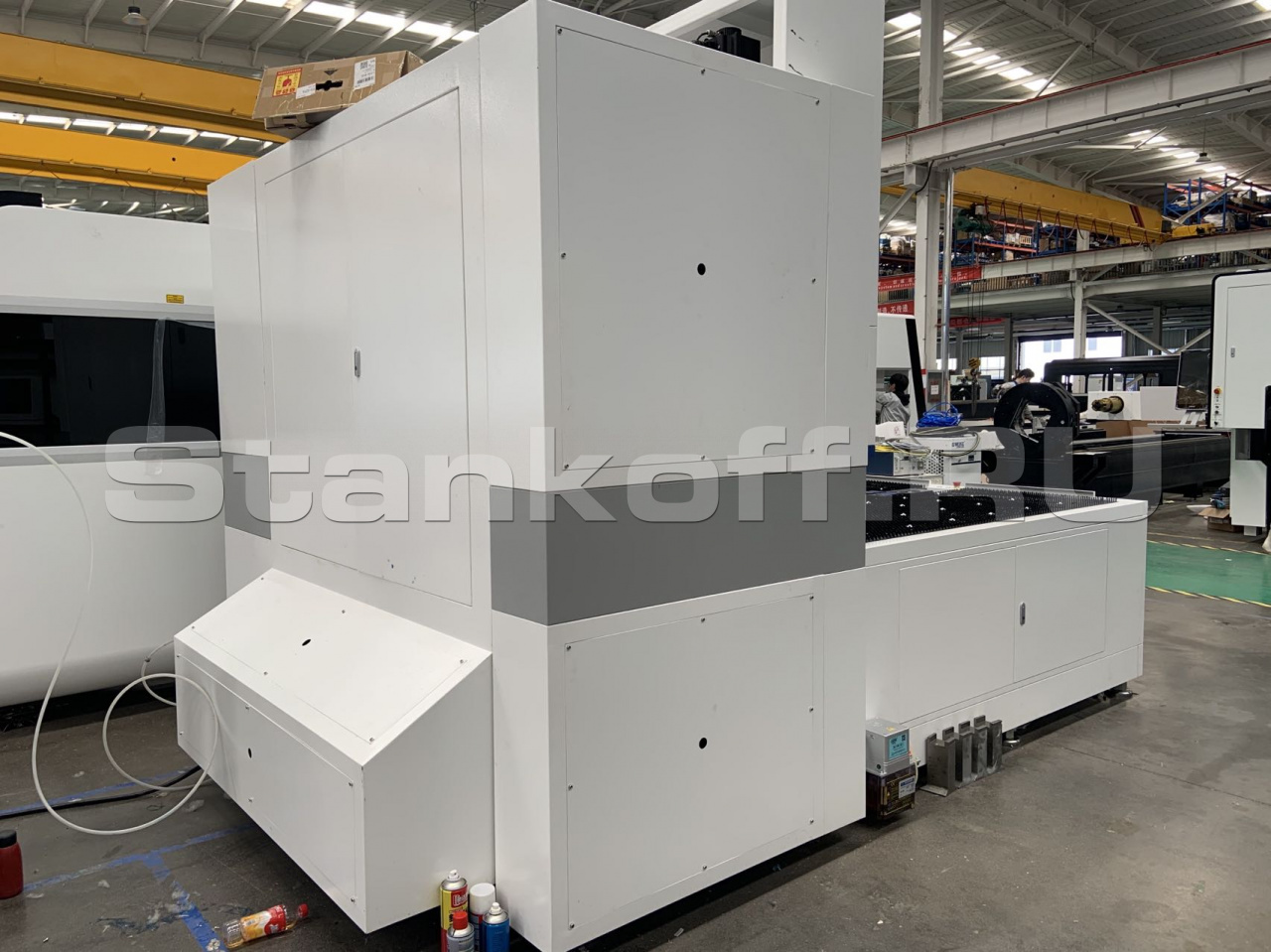

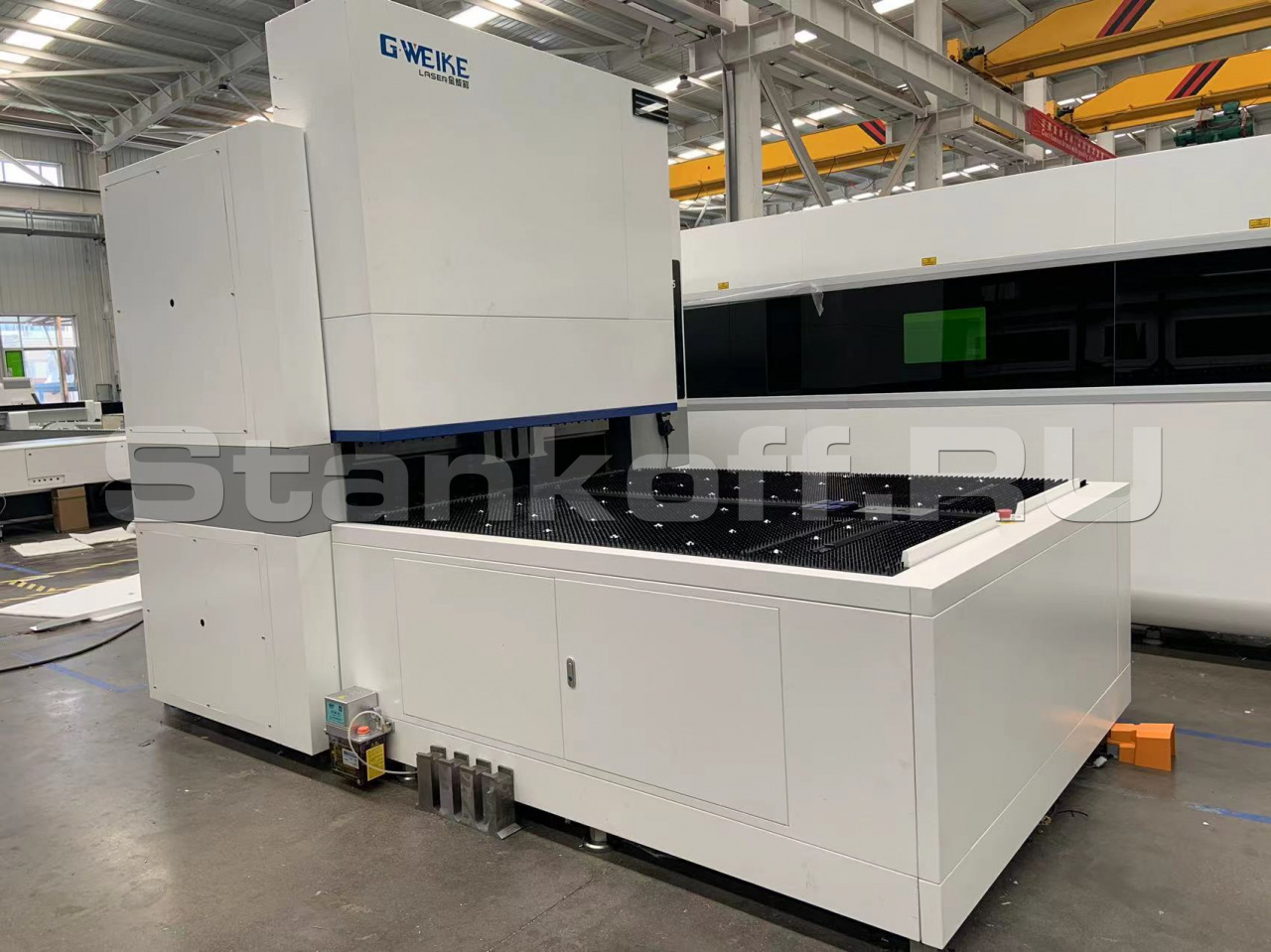

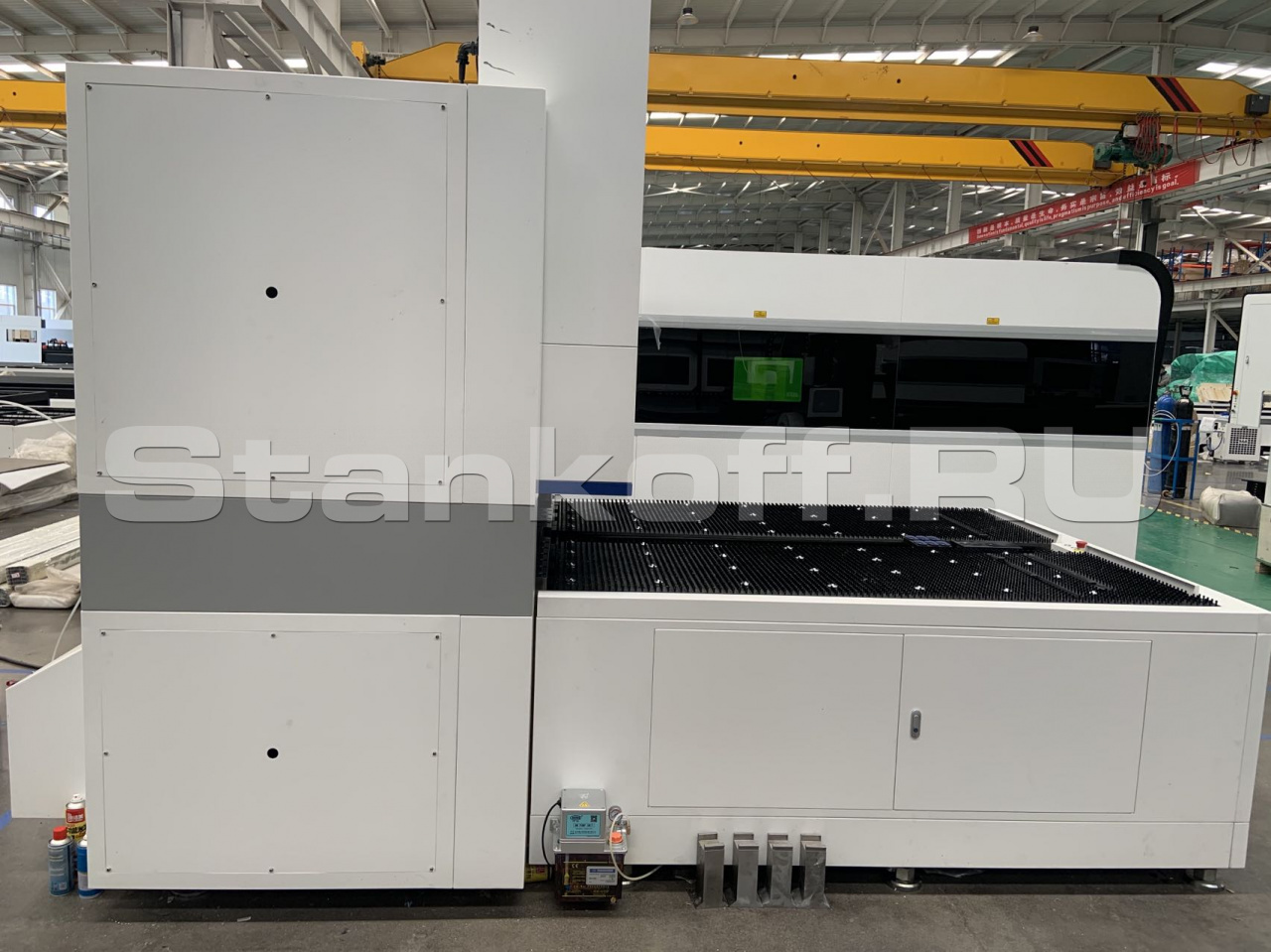

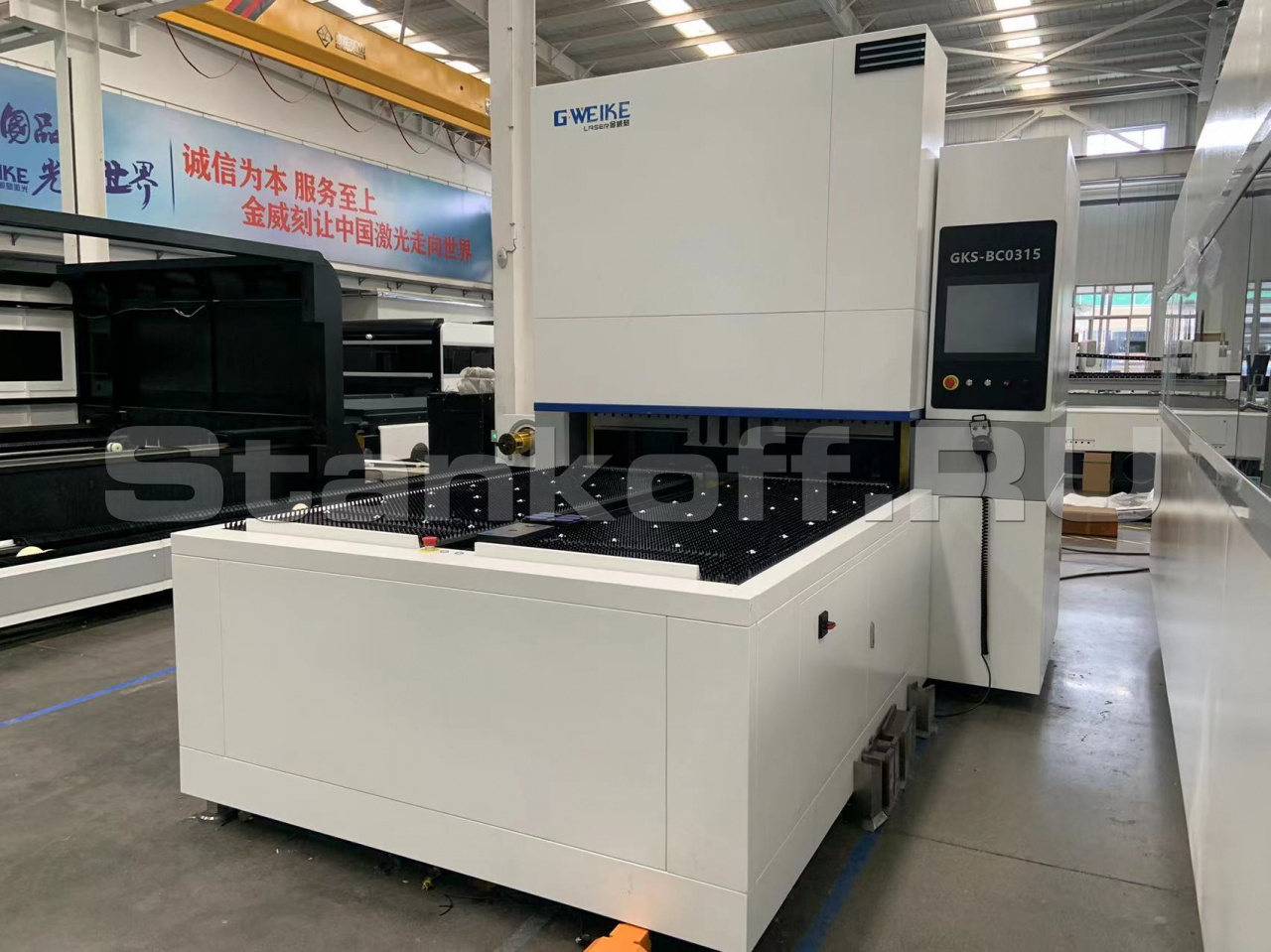

Автоматический панелегиб GKS-BC3015
+7 (995) 888-07-13
Детальное описание
GKS-BC3015 - это сервоэлектрический панелегиб, значительно увеличивающий производительность благодаря автоматической загрузке. Предназначен для гибки сложных коробчатых элементов с высокой точностью за несколько секунд. Панелегиб минимизирует участие человека и требование к его квалификации, а также увеличивает скорость гибки в 3 раза, достигая скорости 0,2 сек/гиб.
В станке используется один гибочный инструмент, не требующий времени на переналадку и автоматически адаптирующийся к геометрии обрабатываемой панели, что повышает безопасность для оператора и является гарантией высокой производительности и гибкости.
Преимущества
- Увеличение производительности в 3 раза;
- Низкое энергопотребление (не более 3 кВт);
- Высокая точность гибки;
- Минимизация человеческих ресурсов;
- Исключение ошибок по вине оператора;
- Меньше шума и вибраций, т.к станок работает на сервоприводах;
- Универсальный инструмент - подходит для большинства задач;
- Широкий спектр получаемой продукции.
Стандартная комплектация
| Рейка | Gweike (Китай) |
| Зажимы | Gweike (Китай) |
| Система управления | Nlker (Китай) |
| Серводвигатели | Veichi (Китай) / Sanyo (Япония) |
| Направляющие | Hiwin (Тайвань) |
| ШВП | TBI (Тайвань) |
| Редуктор | Nlker (Китай) |
| Электрические компоненты | Schneider (Германия) |
Особенности конструкции

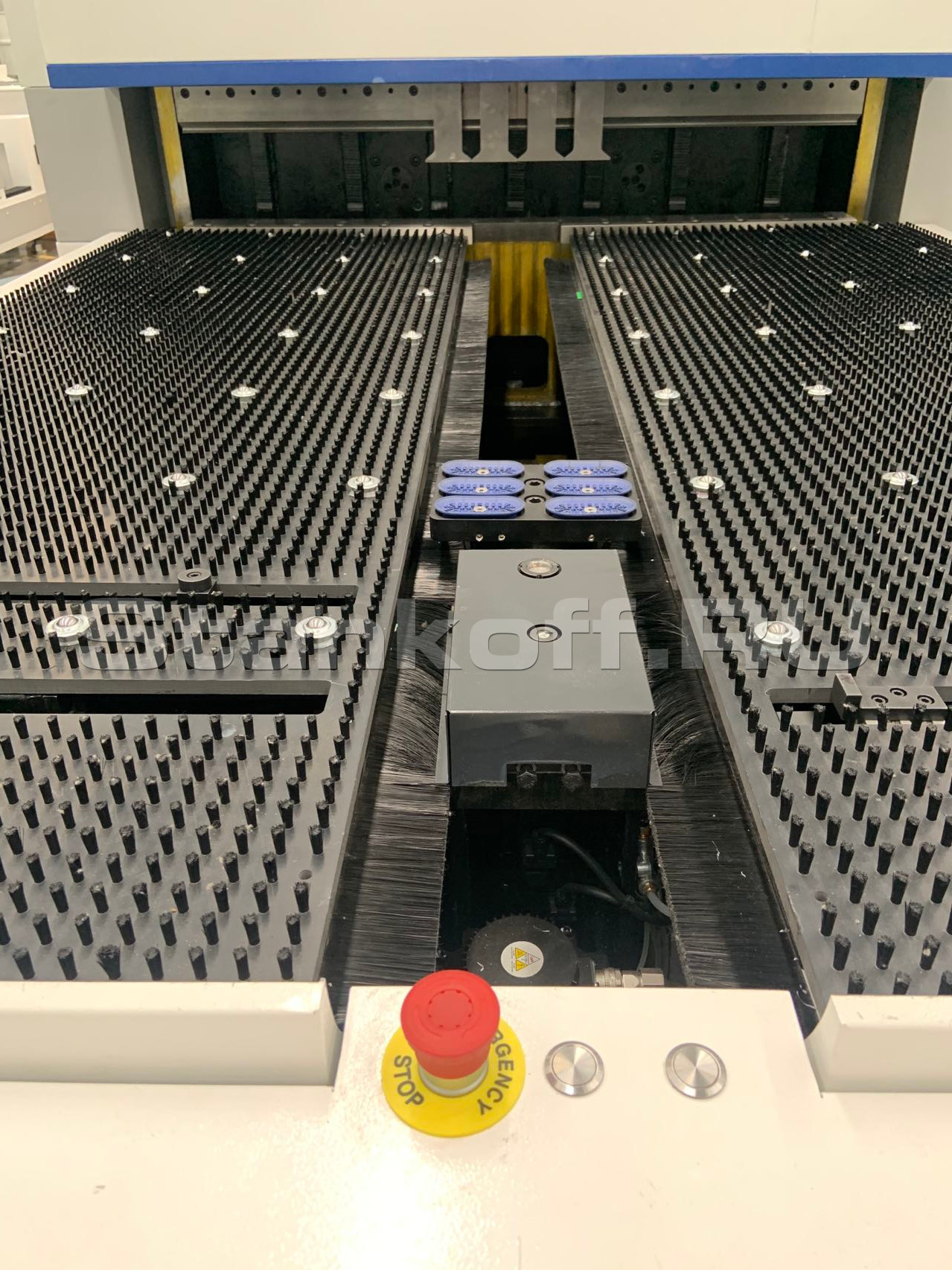

Подающее устройство на присосках
• Заготовка держится за счет присосок.• Максимальный вес заготовки 23 кг.
• Вакуумные присоски работают от вакуумного насоса мощностью 750 Вт.
Система управления Nlker
• Автоматическая подстройка под различные графические изображения.• Не требует частой замены инструмента.
• Полностью автоматическая система, не требующая высокой квалификации персонала и снижающая временные и трудозатраты.
Серводвигатели Veichi
Veichi является инновационной компанией в области промышленной автоматизации, имеет сильную команду разработчиков и поддерживает крепкие связи с известными университетами и исследовательскими институтами. В настоящее время Veichi принадлежит более 110 патентов в области интеллектуальной собственности и промышленных технологий, многое из которых являются ключевыми в отрасли.• Энкодер с высоким разрешением;
• Высокая скорость до 6000 об/мин;
• Низкий уровень шума и вибраций;
• Скорость теплоотдача выше, а распределение тепла более равномерное;
• Высокая надежность и высокая стабильность;
• Объем сокращен на 20%;
• Степень защиты IP65.
Шарико-винтовая пара TBI
• Высокая надежностьTBI Motion имеет очень строгие стандарты контроля качества, охватывающие каждый производственный процесс. При правильной смазке и использовании возможна безотказная работа в течение длительного периода времени.
• Плавная работа
ШВП по своей эффективности значительно превосходит обычные. Требуемый крутящий момент составляет менее 30%.
• Высокая жесткость
Осевой люфт в прецизионных ШВП TBI может быть уменьшен до нуля за счет предварительного натяга, и при этом по-прежнему возможна легкая плавная работа. Таким образом одновременно достигаются низкий крутящий момент и высокая жесткость.
• Высокая долговечность
Тщательно подобранные материалы, интенсивная термообработка и многолетний опыт позволили создать самые прочные шарико-винтовые пары.
Направляющие Hiwin
Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Особенности:• Высокая точность позиционирования;
• Длительный срок службы при высокой точности перемещения;
• Высокоскоростное перемещение при незначительном тяговом усилии;
• Равная грузоподъемность во всех направлениях;
• Легкость смазки;
• Взаимозаменяемость.

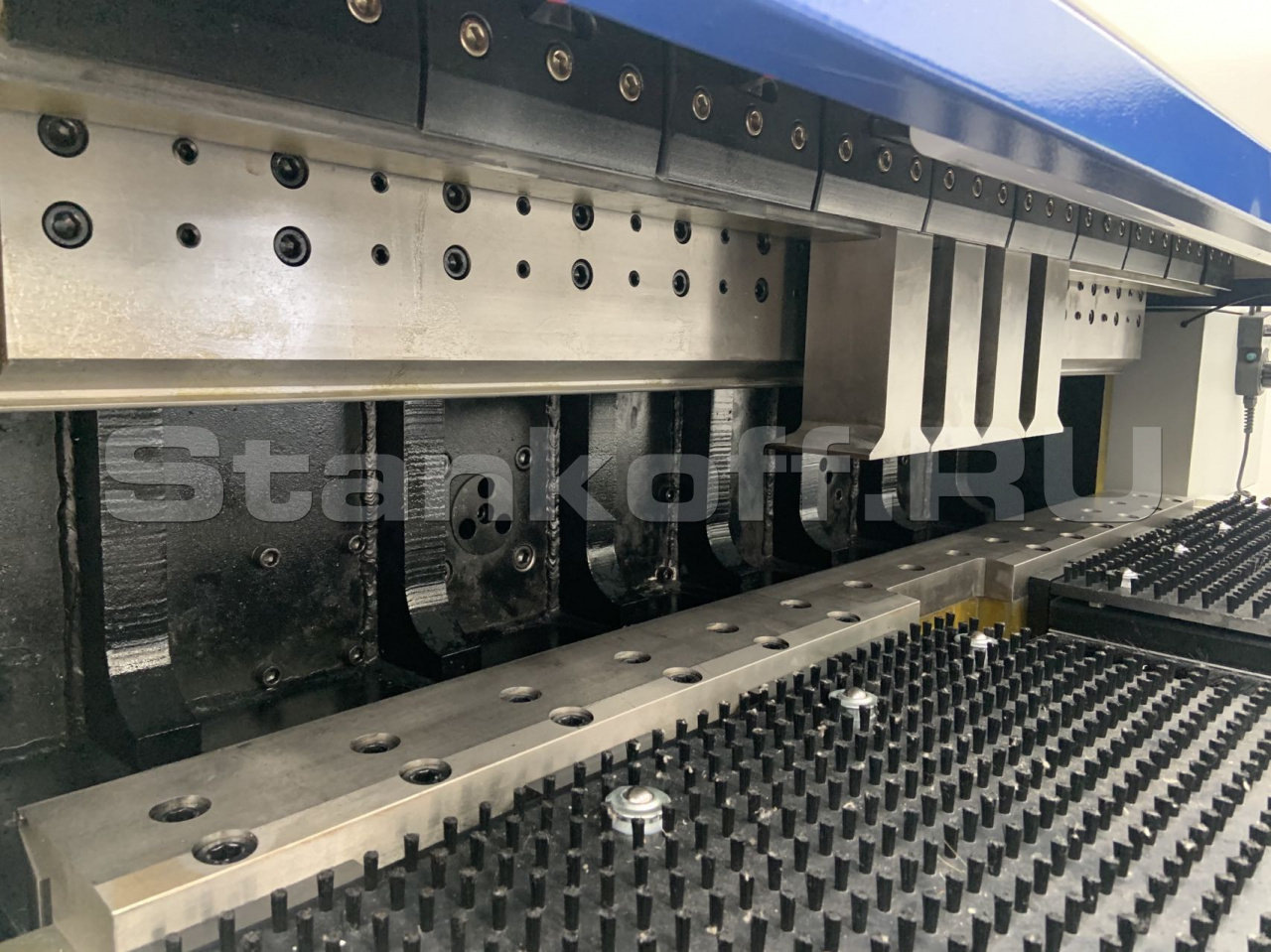

Инструмент
• Верхний и нижний ножи (A, D) – выполняют гибку, двигаясь по оптимальной траектории, рассчитанной ЧПУ системой.
• Листодерожатель (В) – прижимает заготовку к опорному ножу (С)
• Так же опорный нож (C) необходим для режима "плющение"
• Опорный нож (С) – неподвижная часть, является опорной площадкой при гибке.
Схемы обработки
Положительный гиб
Отрицательный гиб
Безопасная кромка
Позиционирование
Установка и позиционирование заготовки производится в 3 этапа:
- Позиционирование задних упоров;
- Предварительное позиционирование листа;
- Финальное позиционирование.
Параметры гибки
| Название | Параметр | Название | Параметр |
| Гибочный пост 6 осей | Передний и задний изгиб оси X1/X2 | Макс. ширина гибки | 1500 мм |
| Изгиб вверх и вниз оси Y1/Y2 | Макс. толщина гибки | CS 1,5 мм SS 1 мм AL 2 мм |
|
| Раскрытие оси Z1/Z2 | Макс. высота |
170 мм | |
| Механизм подачи 4 оси | Переднее и заднее позиционирование ось U1 | Макс. скорость гибки | 0,2 сек/гиб |
| Левое позиционирование ось D1 | Мин. размер изделия при гибке с 1 стороны | 85 мм | |
| Позиционирование вращения заготовки ось C | Погрешность угла гибки | ±0,05° | |
| Дополнительное вертикальное позиционирование заготовки ось H | Погрешность размеров при гибке | ±0,1 мм | |
| Максимальное усилие гибки | 30 тонн | Размер вращающейся присоски | 190х130 мм |
| Пиковая мощность | ~15 кВт | Макс. размер исходного листового металла (ДхШ) | 1600х1250 мм |
| Средняя мощность | ~2 кВт | Мин. размер получаемой детали | 300х200 мм |
| Вес брутто | ~8 тонн | Напряжение сети | 380 В |
| Габаритные размеры (ДШГ) | ~3700х1800х2500 | Уровень шума | 60 дБ |
Параметры системы ЧПУ
| Система ЧПУ | SL300-PCx |
| Серверная система | EtherCAT |
| Минимальный контроль | 0,001 мм |
| Максимальная скорость | 120 м/мин |
| Повторяемость | ±0,005 мм |
| Функция прямого программирования | Редактирование строк таблицы |
| Функция 2D програмирования | Импорт 2D чертежей в формате DXF в программы обработки данных и автоматическое производство |
| Функция поворота | Поворот листа в любом направлении в процессе гибки |
| Система | Linux |
| Функции гибки | Изгиб вверх Изгиб вниз Арка вверх Арка вниз Подгиб вверх Подгиб вниз |
| Функция гибки арок | Поддерживается |
| Функция электронного маховика | Симуляция гибки |
| Языки | Английский, Китайский |
| Рабочая температура | 0~50°C |
| Требования к влажности воздуха | 30~90% |
Образцы гибов
Получаемые изделия
Автоматические панелегибы находят широкое применение в сферах производства осветительных приборов, оборудования для общественного питания, металлической мебели, дверей, строительных конструкций, электрических корпусов и шкафов управления, систем отопления, вентиляции и кондиционирования, лифтов.
| Количество осей |
10 шт. (опционально 11, 12) |
| Скорость гибки |
0,2 сек/гиб |
| Угол гибки | 0~180° |
| Длина гибки | 1500 мм |
| Длина стола |
1600 мм |
| Ширина стола |
1250 мм |
| Макс. высота гибки |
170 мм |
| Макс. вес заготовки |
23 кг |
| Мин. размер изделия при гибке с 4-х сторон | 300х200 мм |
| Мин. размер изделия при гибке с 1 стороны |
85 мм |
| Мин. радиус гибки |
1,2 мм |
| Толщина гибки | Алюминий: 2 мм |
| Углеродистая сталь: 1,5 мм |
|
| Нержавеющая сталь: 1 мм |
|
| Операционная система | LINUX OS |
| Габаритные размеры |
3780х2420х2675 мм |
| Вес | 8000 кг |
