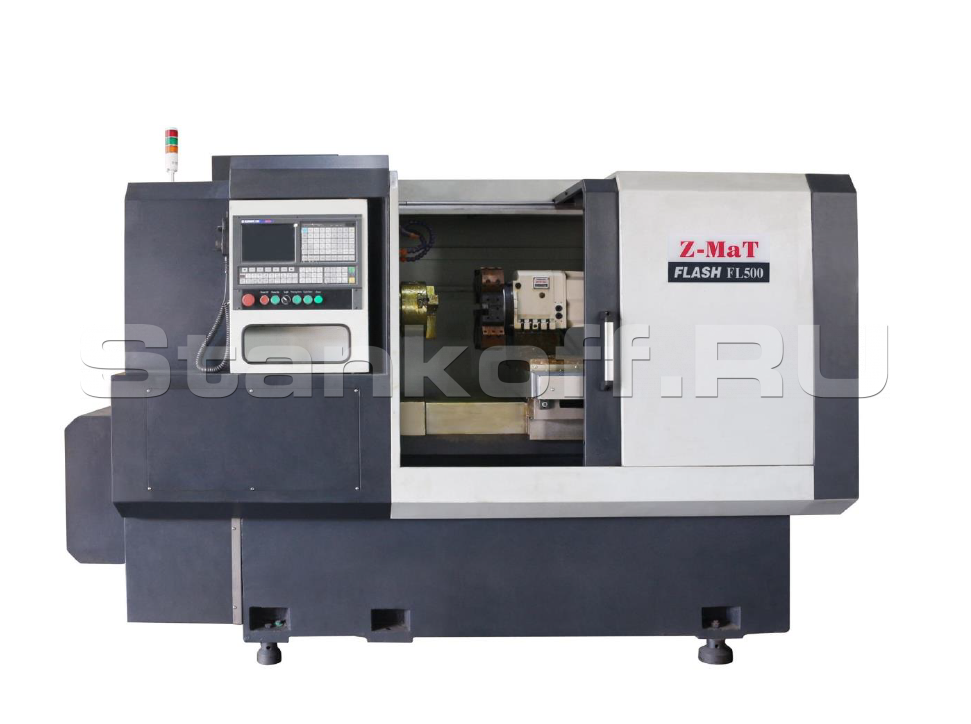

Токарный станок с ЧПУ Flash FL500 4+4 ось Y
+7 (995) 888-07-13
Детальное описание
Токарные станки с ЧПУ линейки FLASH с высокоскоростной линейной направляющей, горизонтальным столом с многорезцовыми держателями, гидравлическим 3-х кулачковым или цанговым патроном, увеличивающими эффективность и точность производства.
На заводе Z-MaT серия FL производится в больших объемах с использованием процессов контроля качества мирового уровня. Эти факты способствуют созданию хорошей репутации токарного станка FL на мировом рынке за отличное качество по разумной цене. Серия FL обеспечивает высокую гибкость при подборе оснащения - широкий выбор вариантов расположения инструмента: револьверный, приводной или инструментальный стол.
Модели станков с осью Y включают в себя фрезы, интерполированные с осями C, X и Z движения, что является сильным решением для дополнительной обработки деталей вращения.
Преимущества
- Благодаря высокоскоростной линейной направляющей и шарико-винтовой паре обладает быстрым холостым ходом и прост в эксплуатации.
- Серводвигатель осей X/Z. Шпиндель оснащается двигателем с преобразователем частоты или серводвигателем.
- В качестве дополнения возможна установка различных систем управления, резцедержек, патронов, что позволяет удовлетворить потребности конкретных предприятий.
- Компактные размеры за счет отсутствия задней бабки, подходит для установки систем автоматикой подачи заготовок
- Высококачественные электронные компоненты Schneider
- Доступная цена и надежное качество для предприятий с массовым производством.
Комплектация
ШВП PMI (Тайвань)
Диаметр винта и шаг по оси X = 25 х 6Диаметр винта и шаг по оси Z = 32 х 10

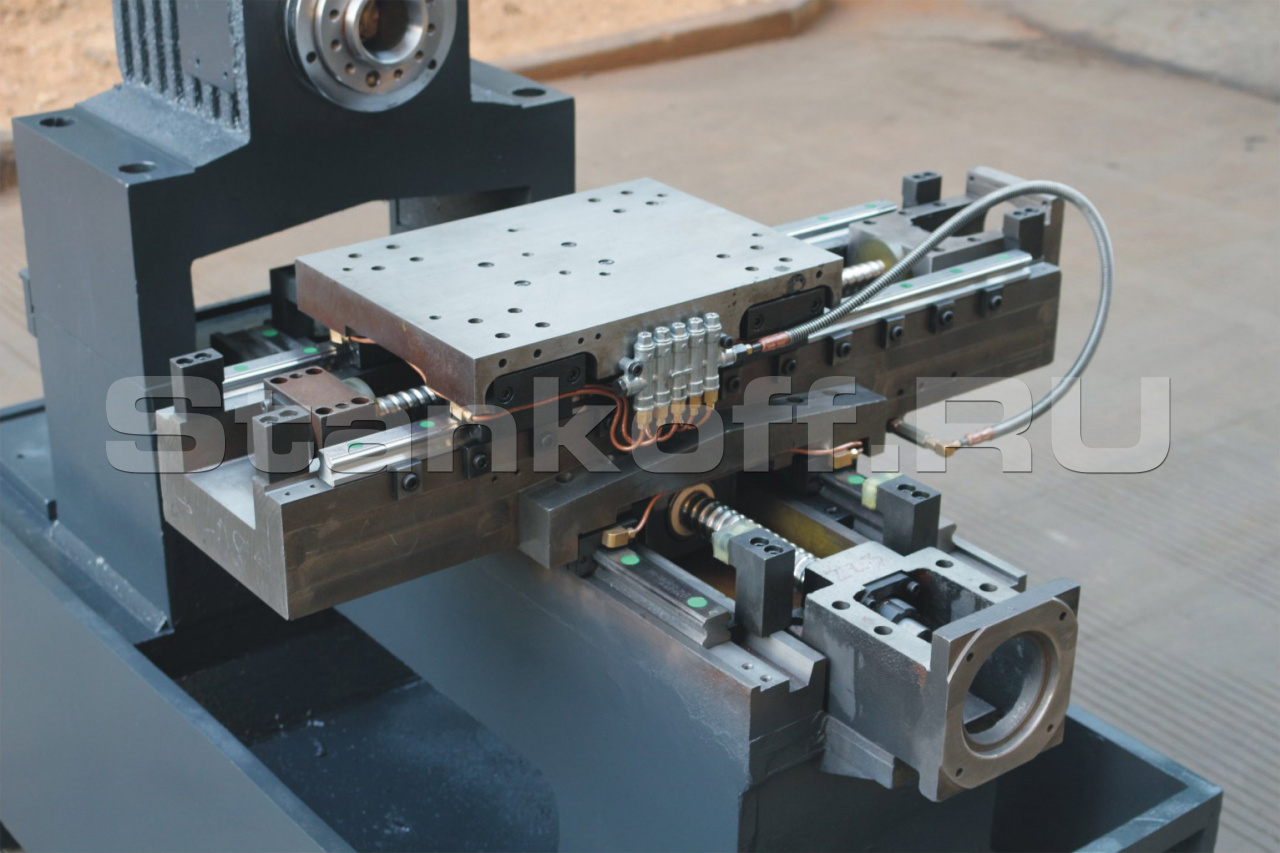

Роликовые направляющие линейного типа Hiwin (Тайвань)
Специально разработанная конструкция с полукруглым профилем и углом контакта шариков 45 градусов. Каретка имеет четыре ряда роликов, вследствие этого обеспечивается жесткость конструкции и способность воспринимать нагрузки во всех направлениях, благодаря четырех-точечному контакту каретки и рельса.
Шпиндель POSA (Тайвань)
Картриджный шпиндель собирается и тестируются в лаборатории. Сверхпрочный тип шпинделя поддерживается двухрядным роликовым подшипником и двухрядным радиально-упорным шариковым подшипником, сзади установлен двухрядный роликовый подшипник.
Центральное расположение ШВП
Снижает крутящий момент, увеличивает точность, срок службы станка
Подшипники ШВП и шпинделя NSK (Япония)
Главный двигатель Siemens (Германия)
Серводвигатель отличающейся высоким моторесурсом и энергоэффективностью.

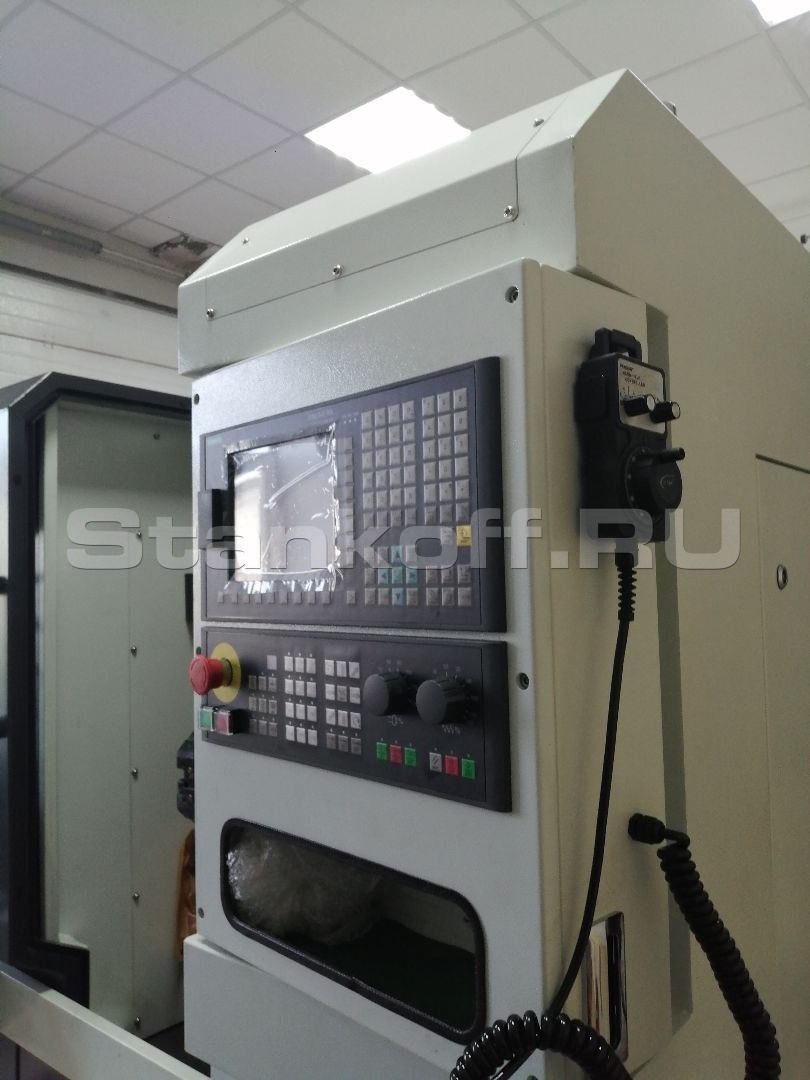

Система ЧПУ, привода и двигатели подач

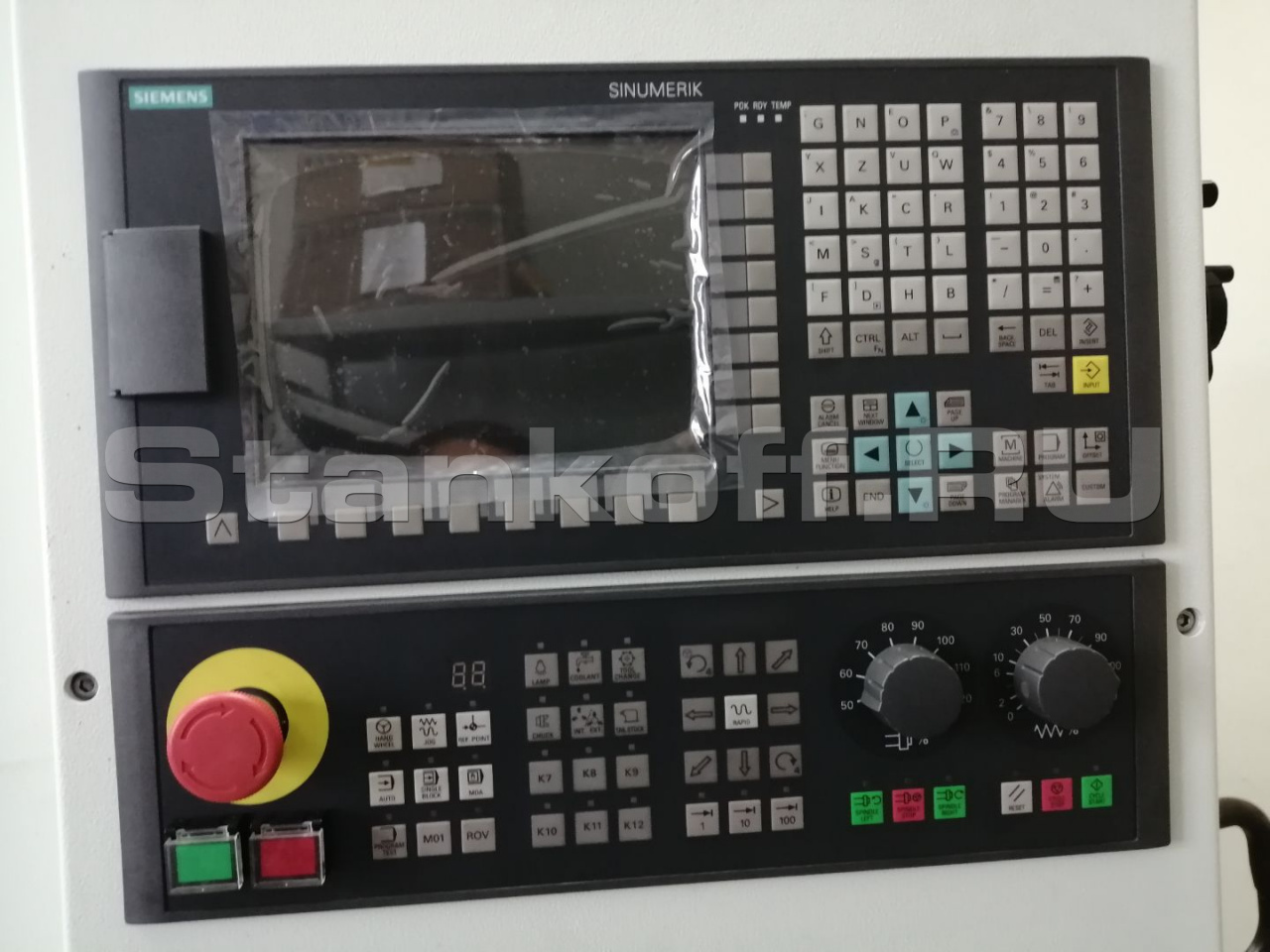

Siemens 808 Advanced (Германия). Цифровое управление приводами.

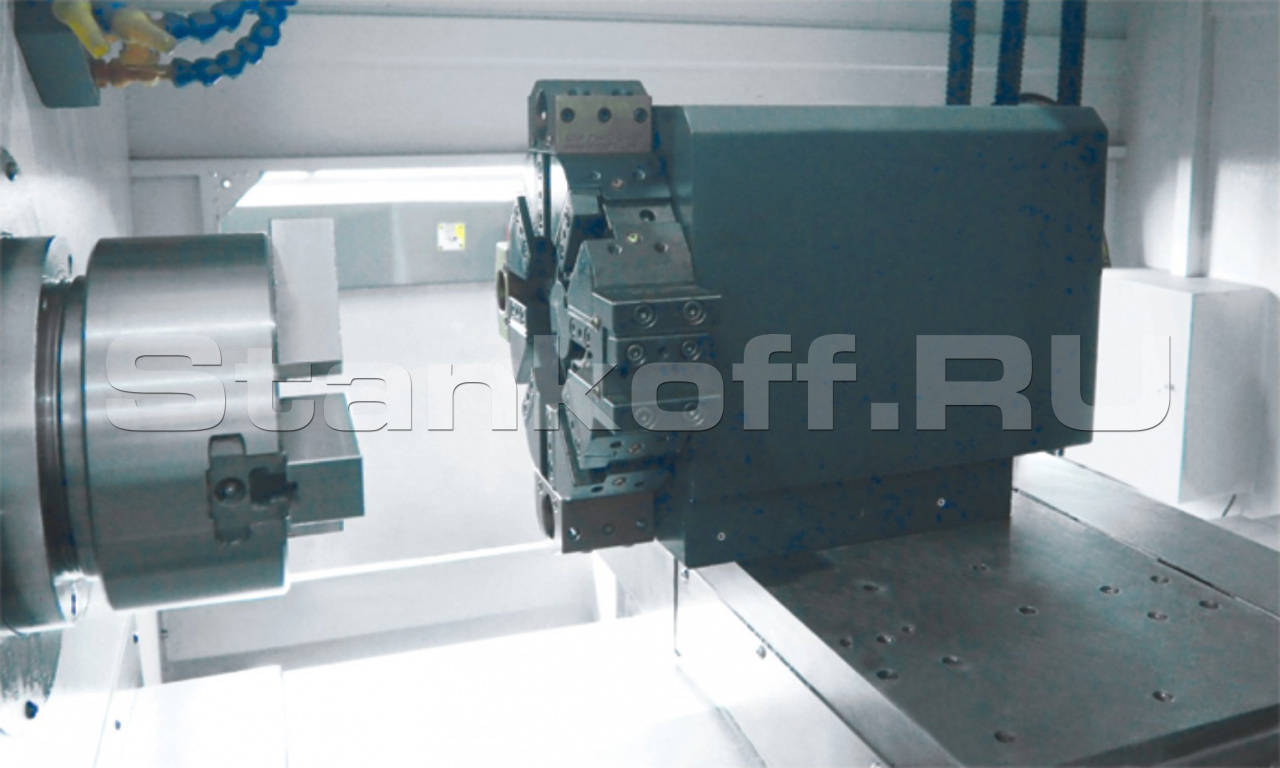

Револьверная голова Pragati (Индия)
Двух стороннее вращение, отсутствие выдвижения инструментального диска. Практически не убиваемая резцедержка.Время индексации 45 ° 0,45с
Время индексации 90 ° 0,8с
Время индексации 180 ° 1,6с
3х кулачковый патрон CHANDOX (Тайвань)
Гидроцилиндр CHANDOX (Тайвань)
Гидростанция (Тайвань)
Станин цельнолитая, блочного типа
Полностью симметричный двухсторонний корпус станка и конструкция шпиндельной бабки делают его жестче при любых перемещениях.

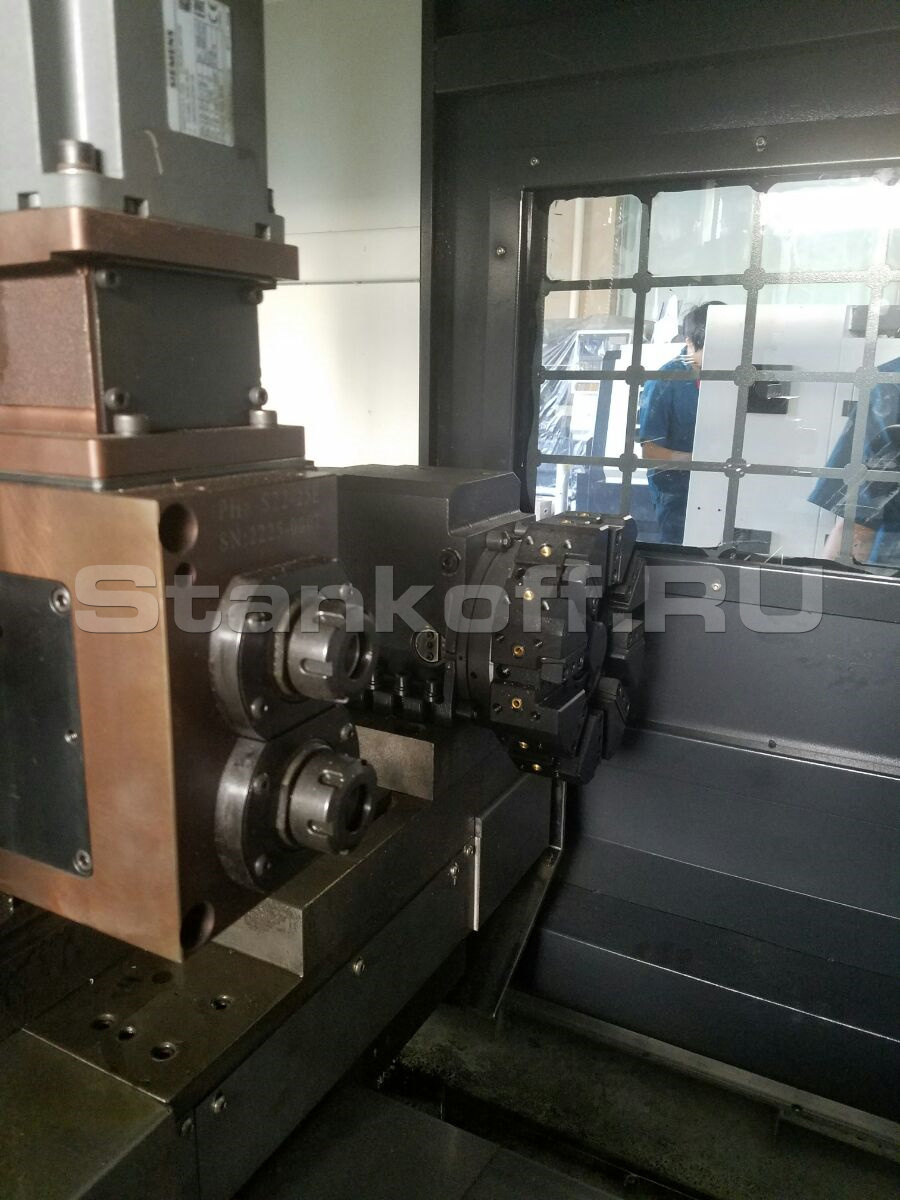

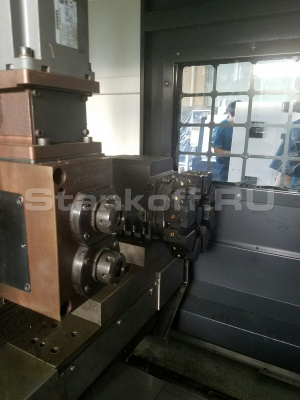

Колона с приводным инструментом 4+4 с осью Y, ER20 (Тайвань)
Электрические компоненты Schneider Electric (Китай)
Трансформатор напряжения
Станок укомплектован 3-х фазным трансформатором 380/220 В| Диаметр изделия над станиной, мм | 500 |
| Максимальный диаметр обработки (над суппортом), мм | 360 |
| Максимальная длина обработки, мм | 500 |
| Патрон | 10” (250мм), 3-х кулачковый, гидравлический патрон |
| Диапазон оборотов, об/мин | 5-1600 |
| Проходное отверстие шпинделя (сквозное), мм | Φ 81 (70) |
| Скорость быстрого перемещения по осям, м/мин |
X：20 Z：9 |
| Минимальная подача X/Z, мм | 0,001/0,001 |
| Мощность главного двигателя, кВт | 7,5/11 |
| Привод шпинделя | Ременный |
| Система ЧПУ | Siemens 808D Advance |
| Резцедержка | 8-ми позиционная револьверная головка Pragati |
| Размер инструмента | 20х20 мм |
| Задняя бабка | нет |
| Габаритные размеры, мм | 2650×1360×1800 |
| Вес, кг | 2900 |
| Система подвода СОЖ | Да |
| Объем бака СОЖ, л | 120 |
| Полностью закрытая зона резания | Да |
| Выносной пульт управления по осям | Да |
| Трансформатор напряжения 380/220 в | Да |
| Автоматическая централизованная система смазки | Да |
| Металлические опоры, набор инструмента, эл. схема, паспорт, протокол точности, руководство по эксплуатации на англ./русском | Да |
| Приводная колонна с осью Y | 2-х радиальных и 2-х осевых поднимающихся 0-140 мм приводных резцедержателей, 1,5 кВт, 3000 об/мин, ER25 |
