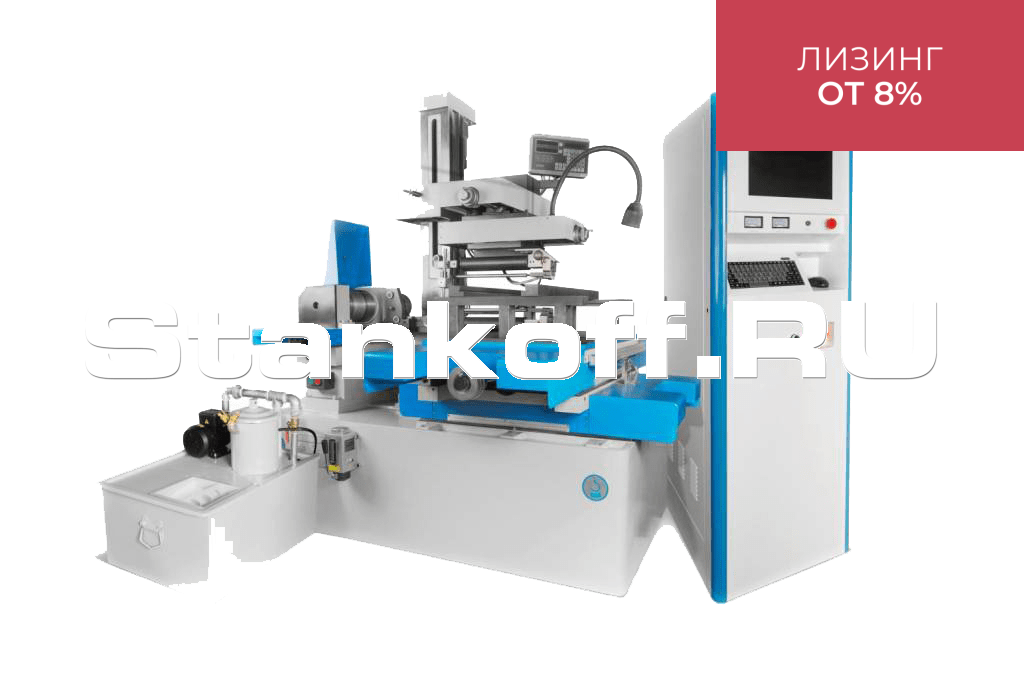

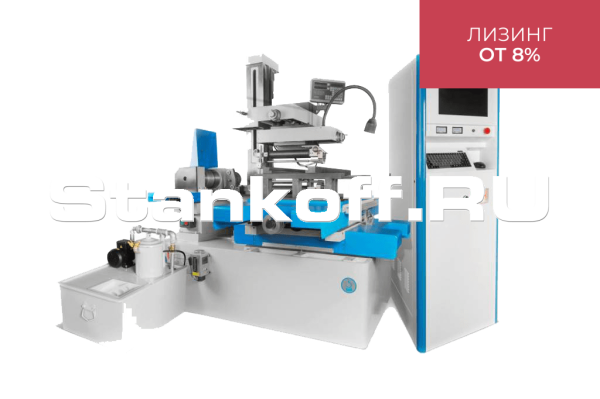

Электроэрозионный проволочно-вырезной станок DK7750

Контакты

Альберт

+7 (995) 888-07-13

Детальное описание

Проволочно вырезной станок DK7750 предназначен для изготовления инструмента, оснастки, различного рода пресс форм, штампов и других изделий из токопроводящих материалов разной твердости. Станок оснащен системой ЧПУ на базе компьютера в промышленном исполнении и генератором технологического тока. Точность обработки ±0.015 мм. Станок может комплектоваться двумя типами ЧПУ: многопроходный – чистота обработки до Ra 0.8, производительность 160 мм²/мин и однопроходный – чистота обработки Ra 2.5, производительность 100 мм²/мин. В качестве электрода используется молибденовая проволока. В качестве диэлектрика используется вода с добавлением специального концентрата.

Система ЧПУ

Система управления AutoCut WEDM состоит из программного обеспечения системы (CAD и CAM), платы управления движением по 4 осям, платы генератора высокой частоты. Программное обеспечение системы AutoCut включает в себя модуль AutoCAD WEDM.Пользователь использует CAD для построения контуров в соответствии с чертежом и задает WEDM методы для графики CAD, создает данные для двухмерной или трехмерной обработки и выполняет изготовление детали. Во время обработки система может управлять скоростью мотора, параметрами тока и т.д.

В число функций системы входит автоматическое управление скоростью резания, отображение положения проволоки во время обработки, предварительный просмотр обработки, и др. При этом она способна обеспечить защиту от любых типов непредвиденных ситуаций (обрыв, выключение питания, остановка системы, и т.п.).

Стандартная комплектация

Насос СОЖ высокого давления
Регулируемые опоры
Защита от разбрызгивания СОЖ
Устройство для натяжения проволоки
Натяжной ролик
Оптические линейки (УЦИ)
Централизованная система смазки
Инструкция

Дополнительная комплектация

Прецизионные фильеры
Сервопривода
Угол наклона проволоки ±15°,±30°,±45°

Технические данные генератора

Технические данные генератора	Однопро-ходный	Многопро-ходный
Максимальная скорость реза	100 мм²/мин	160 мм²/мин
Скорость стабильно обработки(резки)	60 мм²/мин	100 мм²/мин
Наилучшая шероховатость	2.5 Ra	0.8 Ra
Максимальный ток обработки	6 A	8 A
Максимальный ток короткого замыкания	8 A	10 A
Мощность генератора	1.2 кВт	1.6 кВт
Управление скоростью проволочного барабана	есть
Ширина импульса настройка	по 7 значениям
Соотношение интервала импульсов и ширины импульса (Toff/Ton)	по 11 значениям
Мощность может изменяться	по 7 значениям
Габаритные размеры шкафа управления	700×700×1800мм
Вес	100мм

Размер стола	860×580мм
Перемещение по осям	650×550мм
Максимальная высота заготовки	500мм
Максимальный вес заготовки	600кг
Угол наклона проволоки	±6°/80
Точность позиционирования	0,001мм
Точность обработки	0,015мм
Наилучшая шероховатость	0,8 Ra многопроходный 2,5 Ra однопроходный
Допустимые диаметры проволоки	0.1-0.22мм
Скорость проволоки	5-11,5м/с
Габаритные размеры станка	2100×1550×2000мм
Потребряемая мощность	≤2.5кВт
Вес	2300кг
