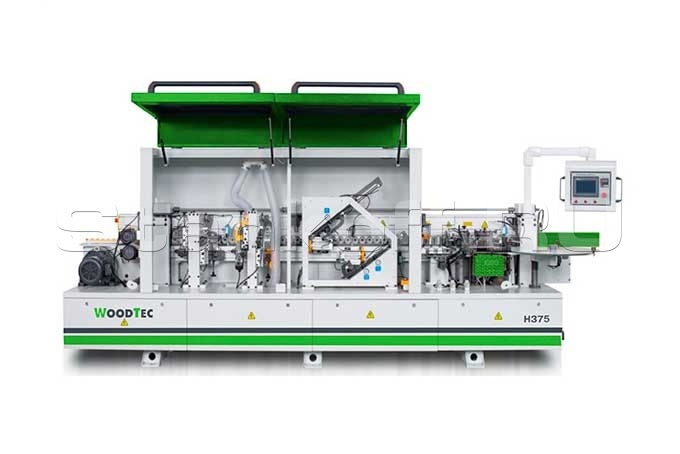

Автоматический кромкооблицовочный станок WoodTec Compact H375
Цена
120 000
Контакты
Али
+7 (995) 888-07-03
Реклама Рекомендуем предложения
Детальное описание
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Cхемы обработки

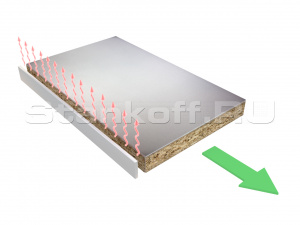

Линейка с подогревом
Клеевой узел
Узел прижима
Узел 2-х моторной торцовки

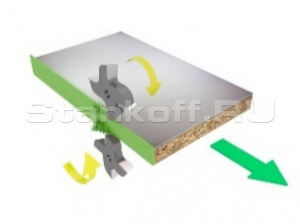

Узел фрезерования свесов
Узел радиусной цикли
Узел подачи очистительной жидкости
Полировальный узел
Отличительные особенности
- Скорость подачи 12 - 20 м/мин;
- Подогрев направляющей линейки;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Рычажная регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала;
- Двух моторный торцовочный узел на специальной конструкции с разнесенными независимыми направляющими;
- Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями по 0,75 кВт. Радиус фрезы 2 мм;
- Циклевка радиусная;
- Узел подачи очистительной жидкости (двухсторонний);
- Полировальный узел 2 х 0,18 кВт;
- Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
- Регулятор сжатого воздуха;
Конструктивные особенности

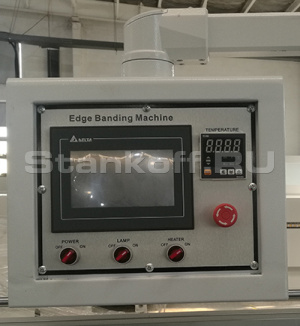

Панель управления
Экран дисплея отображает настройки и рабочие параметры:Температуру клея.
Индикацию работы узлов станка.
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.

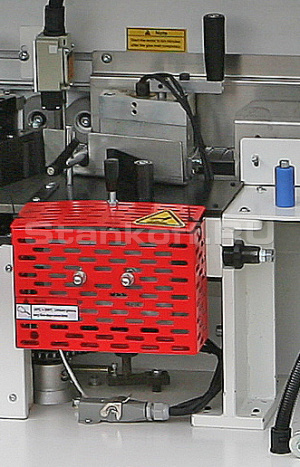

Клеевой узел
Клеевой бачок имеет нижнее расположение относительно клеенаносящего вала.Винтовая точная настройка кол-ва клея.
Аккуратный клеевой шов.
Не требуется регулировка на толщину материала.
Прижимная балка
На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется с пульта управления.

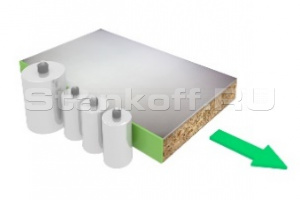

Пресс группа
Состоит из одного ведущего ролика и трех до прессовочных роликов, которые обеспечивают надежную фиксацию кромочного материала на торец заготовки. На каждом ролике установлен отдельный пневмоцилиндр. 2 ролика из 4-х роликов имеют разный конус, что обеспечивает распределение усилия прижима по толщине детали. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания.

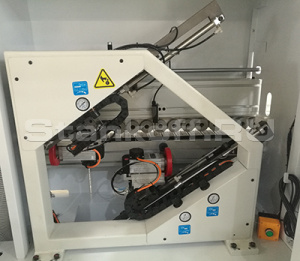

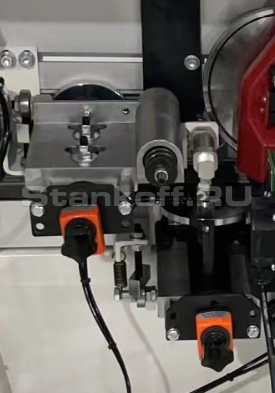

Торцовочный агрегат
Узел чистовой торцевой обрезки оснащен двумя высокочастотными электродвигателями.Специальная конструкция с разнесенными независимыми направляющими позволяет с высокой точностью производить чистовую торцовку на максимальной скорости.
Перемещение пильных узлов осуществляется по двум линейным направляющим расположенными под углом 45°.
Узел оснащен автоматической системой смазки направляющих, с помощью блока контроля времени.
Пила: 104 * 22 * 3.0/2.0 * 30T

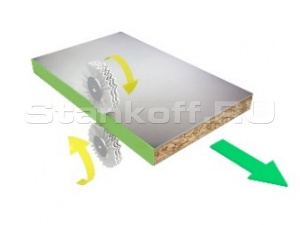

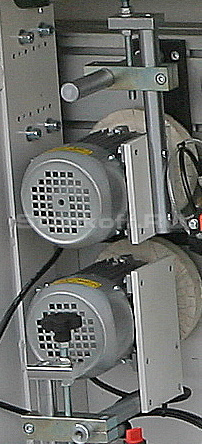

Узел фрезерный снятия свесов
Два промышленных двигателя 2 х 0,75 кВт.Мощность двигателей позволяет фрезеровать кромку с припуском 2 мм.
Вертикальные копиры круглые большого диаметра: осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхности.
Оснащены счетчиками точной настройки на разную толщину кромки.
Фрезы: 70 * 16 * 4Z * H12
Узел радиусной цикли
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.Нож: 20 * 12 * 2 R2

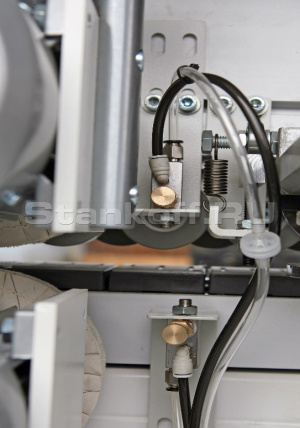

Подача охлаждающей жидкости
Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных, так и деликатных поверхностях.2 форсунки одновременно наносят жидкость сверху и снизу заготовки. Регулировка подачи необходимого количества жидкости. Улучшает качество обработанной детали и обладает антистатическим эффектом.
Полировка
Полировка необходима для финишной обработки кромки.Данная операция обеспечивает:
Блеск обработанной поверхности,
Очищает от загрязнений,
Восстанавливает цвет после циклевочного узла.
Формирует микро радиус у тонкой кромки (притупляет острый край).
Полирующий агрегат два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18кВт.
Круг полировальный: 150 * 50 * 20.
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мин/макс, мм | 10 - 60 |
| Размеры обрабатываемой детали (мин.) - длина x ширина, мм | 120 х 150 |
| Скорость подачи, м/мин | 12 - 20 |
| Мощность двигателей чистовой торцовки (2 шт.), кВт | 2 х 0,35 |
| Мощность двигателей фрезерного узла (2 шт.), кВт | 2 х 0,75 |
| Полировальный узел - мощность, кВт | 2 х 0,18 |
| Общая мощность, кВт | 9,5 |
| Питающее напряжение (3 фазы), В | 380 |
| Давление сжатого воздуха, бар | 6,0 |
| Габаритные размеры, мм | 4630 х 1000 х 1600 |
| Вес, кг | 1550 |
