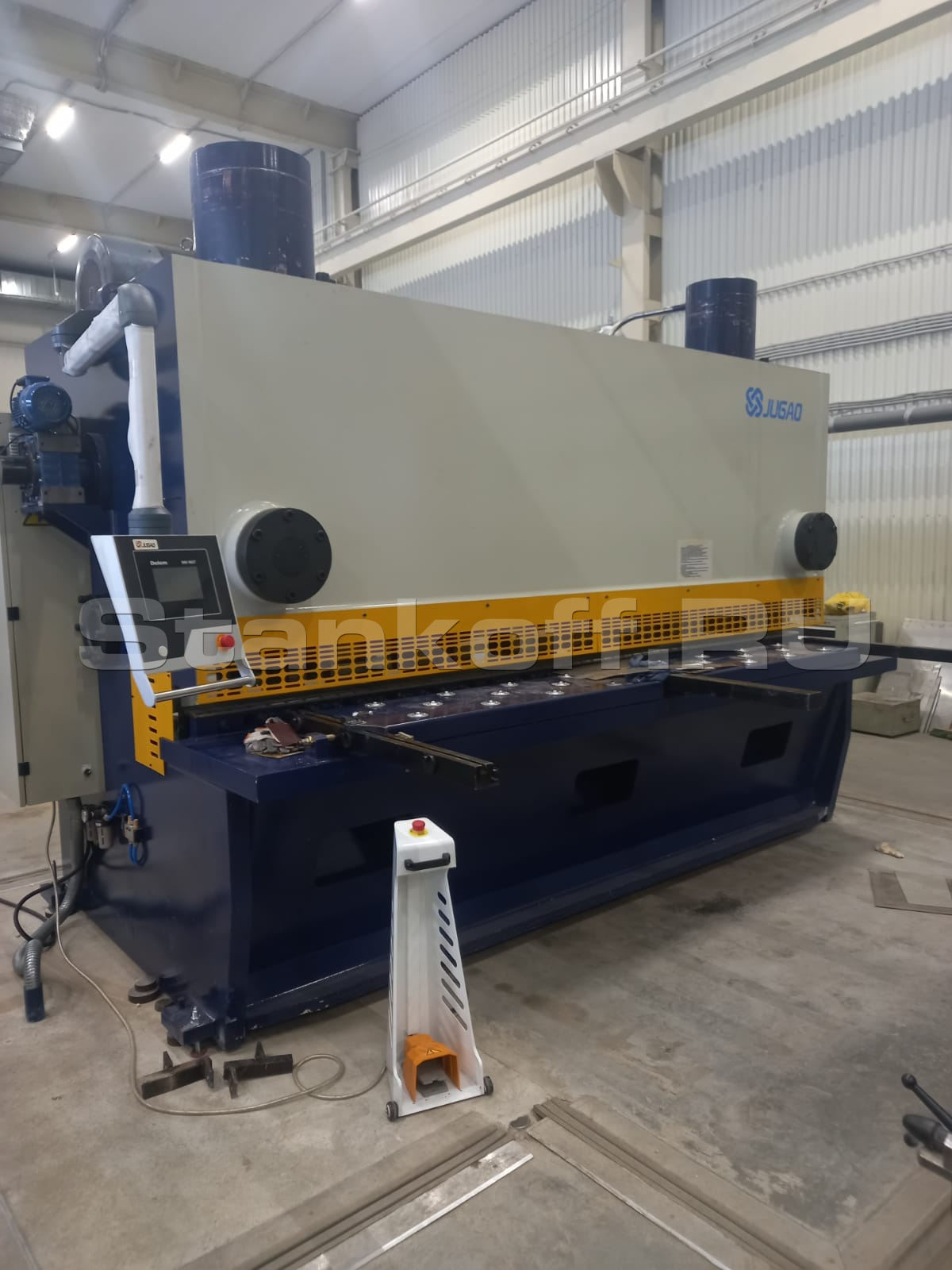

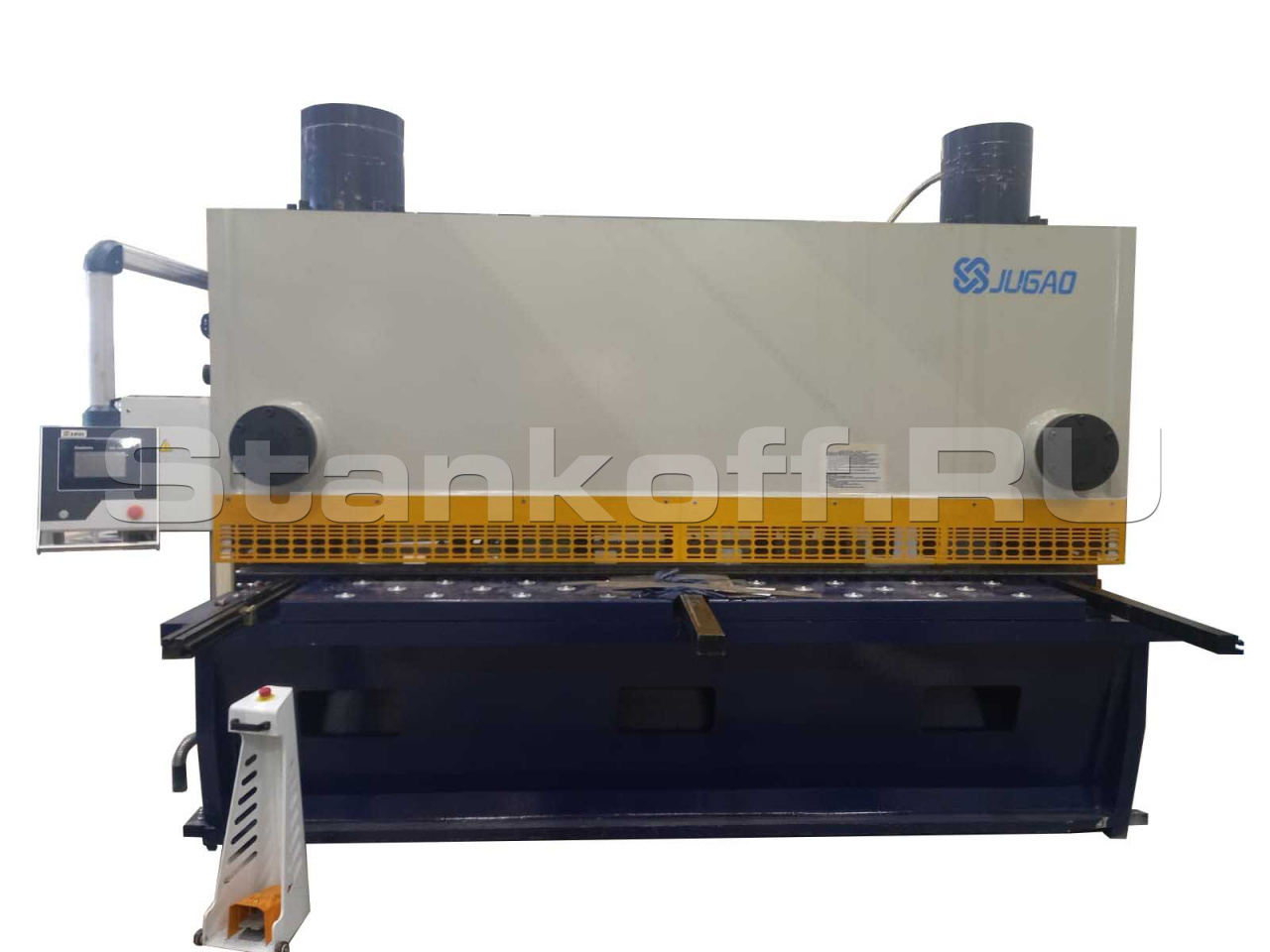

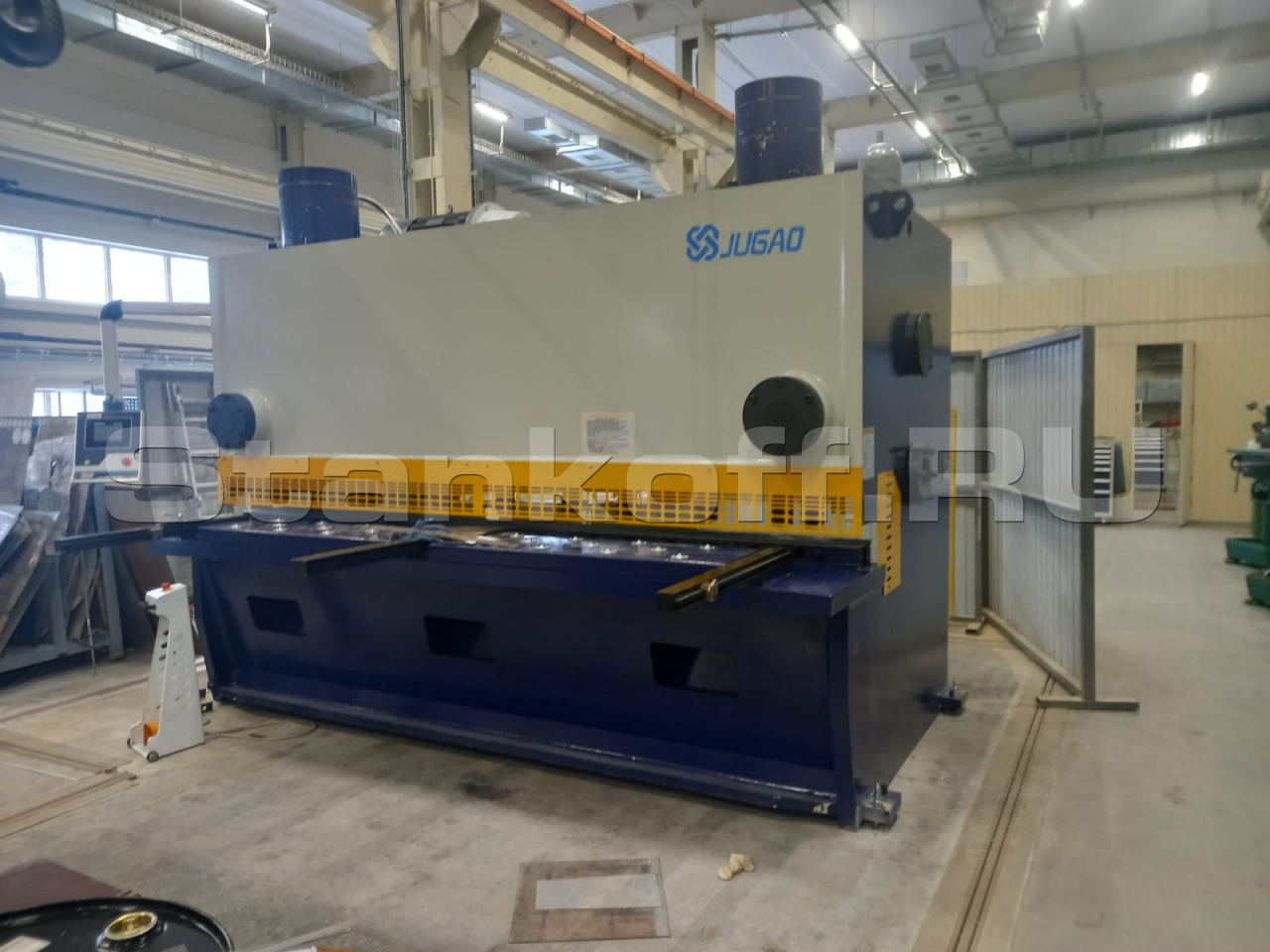

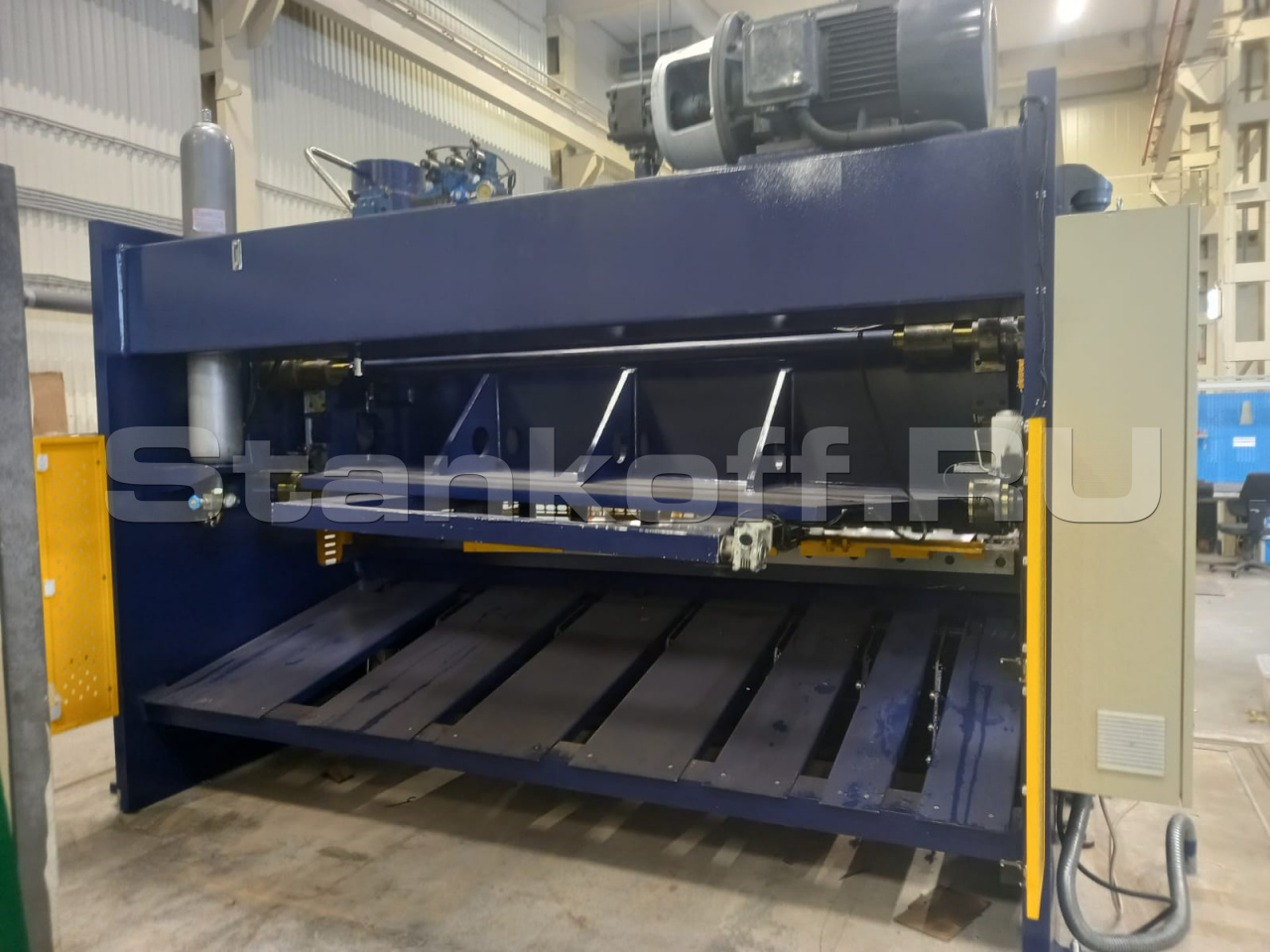

Гильотинные ножницы с ЧПУ QC11K 30х3200

Станок предназначен для использования в общем машиностроении, автомобильной и легкой промышленности, а также в других областях, и служит для прямолинейной резки металлических материалов с пределами текучести 450≤ σТ ≤1600 МПа

Благодаря цельной сварной рамной конструкции, станок обладает высокой жесткостью и точностью и устойчивостью. Сверху, с левой и правой сторон рамы установлены гидравлические цилиндры, с помощью которых держателю верхнего ножа сообщается возвратно-поступательное движение (вверх-вниз). Держатель верхнего ножа имеет роликовую направляющую. На дисковой пружине, установленной на валу передней опоры, создается предварительный натяг для устранения зазора в роликовой направляющей, что гарантирует точность обработки. Регулировка нижнего ножа осуществляется с рабочего места.

На поверхности рабочего стола установлены шариковые опоры для удобства перемещения разрезаемого листа.

Для подъема/опускания ножа используются роликовые направляющие с тремя точками контакта. Величина зазора между ножами регулируется специальными болтами и проверяется щупом по всей длине лезвия, для избежания неточности в линейных размерах отрезаемой заготовки.

Благодаря тандемной системе синхронизации гидравлических цилиндров, обеспечивается равномерность усилия резания. С помощью регулировки объема масла, может быть настроен угол резки для разрезания листов разной толщины.

Для позиционирования листа сзади используется механизированный задний упор. Для облегчения настройки его положения используются ШВП. Необходимая величина ширины реза задается в панели оператора. Далее задний упор передвигается в нужное положение. Диапазон его регулировки составляет 20-1000 мм, и в пределах данного диапазона положение может быть настроено произвольно.

Для позиционирования листа спереди используется быстрозажимной передний упор, установленный на левом удлинителе рабочего стола (с линейкой). Он имеет в составе своей конструкции гониометр для создания требуемого угла реза.

К гидравлической системе в качестве дополнительного источника энергии подключен гидроаккумулятор, который создает в гидравлической системе дополнительный объем для поглощения ударов в процессе резания.

• Гильотинные гидравлические ножницы;
• ЧПУ контроллер управления;
• Подвижная педаль дистанционного управления;
• Счетчик резов с выводом на экран;
• Моторизированный задний упор на ШВП;
• Укладочный стол с шариками и передники суппортами;
• Пневматическая система поддержки листа;
• Съемный боковой упор;
• Устройство резки под углом;
• Комплект основных четырехсторонних ножей с твердостью 56 HRB;
• Комплект дополнительных четырехсторонних ножей с твердостью 56 HRB;
• Боковые защитные панели;
• Световая система безопасности задней рабочей зоны;
• Световая система безопасности передней рабочей зоны;
• Кнопка аварийного выключения на станке, педали, электрошкафу;
• Полная заправка машинным маслом;
• Централизованная система смазки ручным насосом;
• Техническая документация: ПС,РЭ, Электросхемы, ТР ТС, Пневматическая схема; список ЗИП; Сборочный чертеж; Перечень быстроизнашиваемых деталей; Чертежи сборных узлов и деталей.
