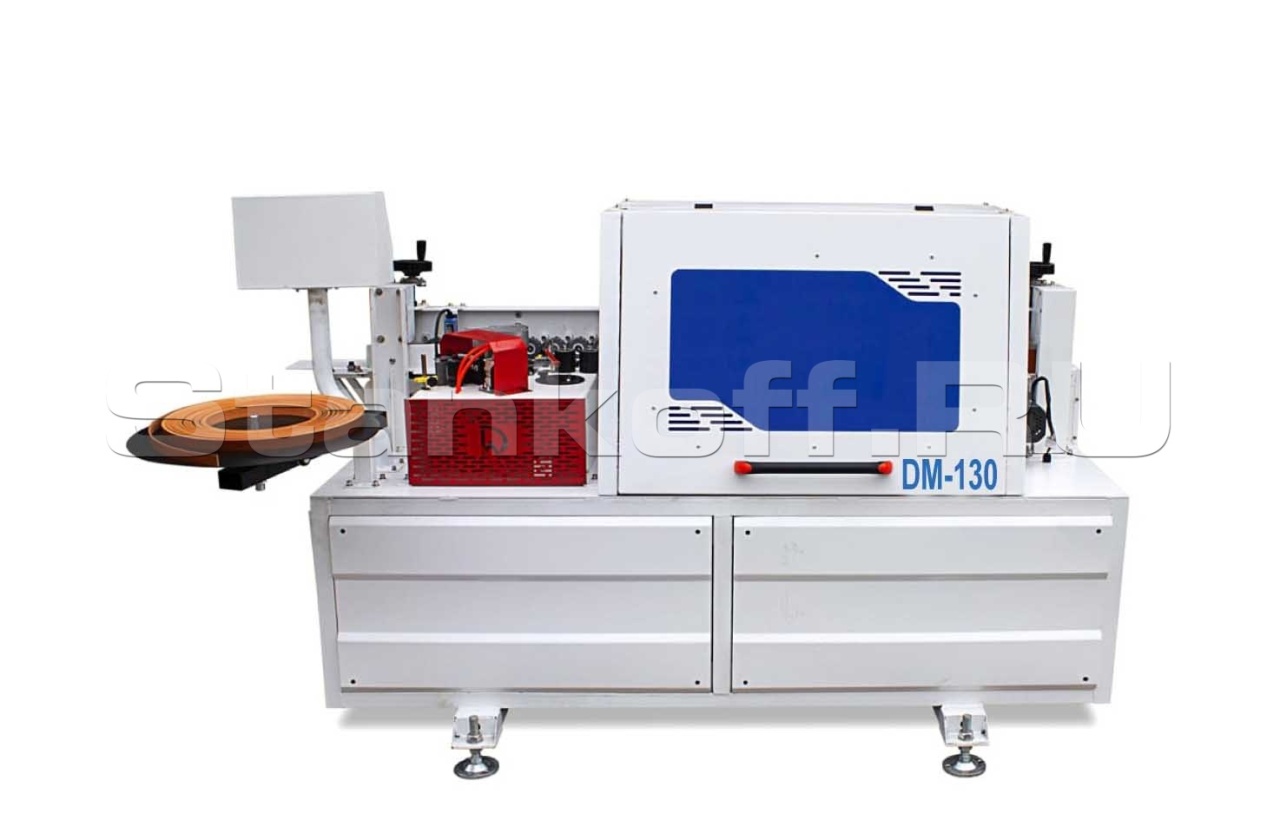

Автоматический кромкооблицовочный станок DM-130

В наличии

Контакты

Али

+7 (995) 888-07-03

Реклама Рекомендуем предложения

Автоматический кромкооблицовочный станок DM-130 Подробное описание и цена >>>

Полуавтоматический кромкооблицовочный станок DM-215T Подробное описание и цена >>>

Автоматический кромкооблицовочный станок WoodMac EdgeMatic 4000F с клеевой циклей Подробное описание и цена >>>

Детальное описание

Предназначен для облицовывания прямолинейных мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом. А также для снятия свесов (фрезерования) уже приклеенного кромочного материала одновременно как с нижней, так и с верхней части детали. Приклеивание ведется при автоматической подаче заготовки. Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина.

Применение

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам). Фрезерный узел с высокооборотистыми фрезами, производит снятие свесов кромки сверху и снизу заготовки за один проход.

Предназначение

Работа с прямолинейными деталями.

Отличительные особенности

Скорость подачи 0-14 м/мин.
Транспортер для автоматической подачи заготовки в зону обработки.
Клеевой узел для нанесения клея расплава на прямолинейные заготовки.
Бачок для клея-расплава с электронным блоком контроля температуры.
Два клеенаносящих вала.
Резервуар для клея под клеенаносящими валами.
Регулировка количества наносимого клея.
Магазин подачи рулонного кромочного материала.
Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS, с макс сечением 2x40мм.
Приводной ролик с плавным изменением скорости подачи.
Двухмоторный торцовочный агрегат.
Фрезерный узел для снятия свесов с двумя фрезерными агрегатами.
Циклевочный агрегат с пневматическим приводом.
Узел полировки двухмоторный с фетрами для полировки кромочного материала.

Конструктивные особенности

Регулировка траверсы на нужную высоту заготовки точно контролируется по миллиметровой шкале.

Защитный кожух предотвращает случайный контакт рук оператора с гильотиной.

Ограничитель высоты кромочного материала предотвращает увод кромки по высоте относительно обрабатываемой детали.

Циклевочной агрегат с пневматическим приводом.

Пневматическая регулировка усилия перемещения фрезерного агрегата позволяет настроить узел на работу с разными по плотности материалами.

Полировальный агрегат с возможностью регулировки положения фетр относительно плоскости обрабатываемой детали.

Контроль положения детали с помощью сигнала, получаемого от входного концевого выключателя.

Клеевой узел оснащен двумя валами для возможности одновременного нанесения клея как на деталь, так и на кромочный материал. Раздельная регулировка клеевого шва на каждом из валов.

Два обрезиненных прижимных ролика для качественного прижима кромки к детали.

Два высокооборотистых фрезерных агрегата с радиусными фрезами позволяют добиться качественной обработки свеса на кромках толщиной от 0,4 до 3 мм.

Мощный пневмоцилиндр на узле гильотины, отсекающий кромочный материал от рулона.

Фрезерные узлы, надежно зафиксированные в металлических кронштейнах, имеют возможность настройки в горизонтальной плоскости.

Цепной транспортер с обрезиненными подушками надежно фиксирует и перемещает деталь на протяжении всего цикла кромления.

Циклевочный агрегат для качественной финишной обработки деталей. Оснащен круглыми копирами, отслеживающими неровности на плоскости заготовки.

Маховик с фиксацией для удобного перемещения траверсы и настройки ее на нужную высоту детали.

Клеевая ванна емкостью 4000 мл для клея расплава ЭВА. С нагревом до рабочей температуры за 10-15 минут.

Установочные опоры с возможностью регулировки по высоте позволяют позволяют позиционировать станок точно по уровню.

Мощность	4,9 кВт
Емкость клеевой ванны	4000 мл
Длина детали мин	200 мм
Ширина детали мин	100 мм
Высота детали	10〜50 мм
Толщина кромочного материала	0.3〜3 мм
Мощность клеевой ванны	160 Вт
Скорость вращения валов	0 - 14 м/мин
Мощность транспортера	180 Вт
Скорость транспортера	0 - 14 м/мин
Мощность фрезеров для снятия свесов	2/800 Вт
Скорость фрезеров для снятия свесов	24000 об/мин
Мощность узла полировки	2х400 Вт
Максимальный подъем траверсы	60 мм
Время нагрева	5-10 мин
Напряжение	380В/50Гц
Габаритные размеры	220х65х125 см
Вес без упаковки	320 кг
