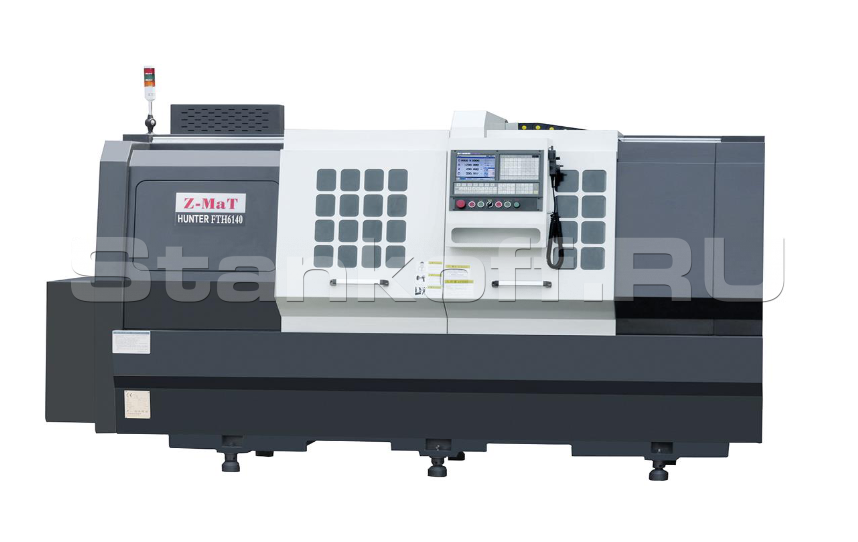

Токарный станок с ЧПУ FTH 400/1500


Токарный станок с ЧПУ FTH 400/1500
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Токарный станок с ЧПУ с классической горизонтальной станиной и направляющими скольжения. Направляющие защищены телескопическими кожухами, исключающими попадания СОЖ, стружки. Станок может оснащаться различными системами ЧПУ. Данный станок отлично подходит для обработки деталей на мелкосерийном производстве со сложным наружным и внутренним контуром, расточки, нарезания резьбы, канавок, радиусов и пр. токарных операций. Для улучшения точности обработки используется конфигурация станка с задней бабкой в дополнение к горизонтальной станине и направляющим скольжения.

Особенности


Центральное расположение ШВП - по центру станины

Центральное расположение ШВП - по центру станины

Снижает крутящий момент, увеличивает точность, срок службы станка.

ШВП и линейные направляющие

ШВП и линейные направляющие

ШВП и линейные направляющие – защищены нержавеющими телескопическими кожухами по всей длине, с защитой от чугунной пыли.

Сверхпрочная чугунная станина (Китай)– цельнолитая, блочного типа

Сверхпрочная чугунная станина (Китай)– цельнолитая, блочного типа

Полностью симметричный двухсторонний корпус станка и конструкция шпиндельной бабки делают его жестче при любых перемещениях. Чрезвычайно широкая станина, обеспечивает лучшую демпфирующую способность, добавляет массу и устойчивость этому мощному токарному станку, предназначенному для тяжелых операций.

Трансформатор напряжения

Трансформатор напряжения

Трансформатор напряжения – станок укомплектован 3-х фазным трансформатором 380/220 В.

Автоматическая система смазки

Автоматическая система смазки

Автоматическая система смазки - автоматическая система обеспечивает централизованную своевременную смазку основных движущихся элементов – ШВП, направляющих, подшипников. Время впрыска по таймеру или заданному интервалу.

Комплектующие

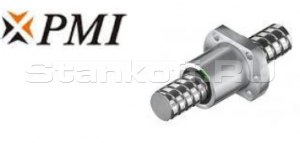

ШВП - PMI (Тайвань)

ШВП - PMI (Тайвань)

Диаметр винта и шаг по оси X = 32 х 10.
Диаметр винта и шаг по оси Z = 40 х 10.
Центральное расположение ШВП - по центру станины. Снижает крутящий момент, увеличивает точность, срок службы станка.

Линейные направляющие Hiwin (Тайвань)

Линейные направляющие Hiwin (Тайвань)


Шпиндель POSA (Тайвань)

Шпиндель POSA (Тайвань)

Шпиндель POSA (Тайвань) - картриджный. Передняя бабка и главный шпиндель собирается и тестируются в лаборатории. Сверхпрочный тип шпинделя поддерживается двухрядным роликовым подшипником и двухрядным радиально-упорным шариковым подшипником, сзади установлен двухрядный роликовый подшипник. Вместе они превосходно сочетают жесткость и скорость.

Подшипники ШВП и Шпинделя – NSK (Япония)

Подшипники ШВП и Шпинделя – NSK (Япония)


3 –х кулачковый патрон CHANDOX (Тайвань)

3 –х кулачковый патрон CHANDOX (Тайвань)


Система ЧПУ Siemens 808D Advance (Германия),
Привода и Двигатели подач – Siemens (Германия),
Цифровое управление приводами.

Главный двигатель – CTB (КНР)

Главный двигатель – CTB (КНР)

Серводвигатель отличающейся высоким моторесурсом и энергоэффективностью.

Револьверная голова Pragati (Индия)

Револьверная голова Pragati (Индия)

Двухстороннее вращение, отсутствие выдвижения инструментального диска. Практически не убиваемая резцедержка. Время индексации 30°-0,6с; 90°-1,6с; 180°-3,2с.

Электрические компоненты Schneider Electric (Франция)

Электрические компоненты Schneider Electric (Франция)


Макс. диаметр устанавливаемой заготовки, мм 450
Диаметр изделия над суппортом, мм 240
РМЦ, мм 1500
Патрон гидравлический, полый Ø 10"(250 мм) 3-х кулачковый
Максимальный диаметр прутка, мм 81
Проходное (сквозное) отверстие шпинделя, мм 70
Диапазон оборотов вращения шпинделя, об/мин 5-1600
Мощность главного двигателя, кВт 11/15
Скорость быстрого перемещения по осям X:20м/мин Z:20м/мин
Минимальная подача X:0.001 мм Z:0.001 мм
Максимальное перемещение по оси Х, мм 320
Максимальное перемещение по оси Z, мм 1500
Резцедержка Pragatti 8 позиций
Точность позиционирования / повторяемость 0,010 мм / 0,005 мм
Тип направляющих Скольжения (закрыты кожухами)
Ширина базы направляющих, мм 410
Система ЧПУ Siemens 808D Advance
Задняя бабка гидравлическая
Конус пиноли задней бабки МТ5
Перемещение пиноли задней бабки, мм 150
Размер сечения инструмента (осевого), мм 25 х 25 (40)
Габаритные размеры без упаковки, мм 3100×1370×1650
Масса станка, кг 4000
Переходные втулки 25-20мм-2шт, 25-16мм- 2шт
