Детальное описание

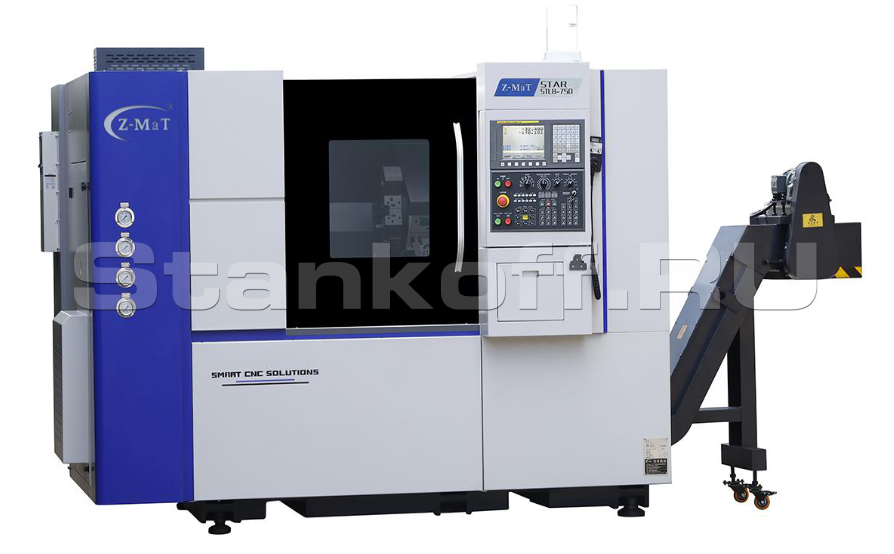

Токарный станок с ЧПУ STL8 из популярной серии станков STL с наклонной станиной и направляющими скольжения. В комплекте система ЧПУ GSK980TDc, могут быть установлены другие системы. Станки предназначены для изготовления изделий со сложным наружным и внутренним контурами, для расточки, нарезания резьбы, канавок, радиусов и прочих фрезерных и токарных операций.

Отличительные особенности

  • Конструкция с наклонной станиной, цельное литье
  • Поворачиваемая панель управления, эргономичный дизайн
  • Главный серводвигатель, высокая скорость и постоянный крутящий момент
  • Маховичек управления осями
  • Высокоэффективная револьверная головка, двустороннее вращение, отсутствие выдвижения инструментального диска
  • Высококачественные электронные компоненты Schneider
  • Особенности главного шпинделя

Конструктивные особенности

В стандартной комплектации поставляется 8-ми позиционная револьверная головка, в доп. опциях - 12-ти позиционная. Индексация инструментального диска возможна без выдвижения за счет трех-составной плоско-зубчатой муфты. Кроме этого муфта гарантирует высокоточную и жесткую фиксацию. Ускоренная смена инструмента и укороченный цикл обработки сокращают время простоя благодаря двунаправленному вращению.

Надежность и точность станка повышена за счет размещения револьверной головки, передней и задней бабок на наклонной станине в одной плоскости. Кроме того такая конструкция повышает жесткость. Колебания и вибрации компенсируются сверхпрочным основанием. Движение линейных направляющих происходит во всех направлениях по одной плоскости, что обеспечивает скорость и точность обработки. Экономичное энергопотребление.

Программируемая гидравлическая задняя бабка Линейные направляющие оснащены сверхпрочными цилиндрическими роликами и широко расставлены, что обеспечивает повышенные жесткость, точность и скорость. Шток, к которому прикреплен корпус задней бабки, управляется автоматически при помощи гидравлики. Таким образом сокращается время на установку.

Диаметр изделия над станиной 450 мм
Диаметр изделия над суппортом 220 мм
Максимальная длина обработки 500 мм
Патрон 8” (200) мм, 3-х кулачковый, гидравлический, полый
Диапазон оборотов 5-3500 об/мин
Проходное отверстие шпинделя (сквозное) Φ 62 (52) мм А2-6
Скорость быстрого перемещения по осям X:18м/мин Z:20 м/мин
Перемещение по осям X/Z 180 мм / 500 мм
Точность позиционирования / повторяемость 0,01 мм / 0,005 мм
Минимальная подача X:0.001 мм Z:0.001 мм
Мощность главного двигателя 7.5 / 11 кВт серводвигатель
Система ЧПУ Siemens 808D(Advance)
Резцедержка 8 позиционная револьверная головка (Pragati)
Размер инструмента 20х20 мм Ф32
Задняя бабка Гидравлическая программируемая
Конус пиноли задней бабки МТ4
Перемещение пиноли задней бабки 0 мм
Перемещение задней бабки 100-500 мм
Полная мощность 18 кВт
Конвейер для стружки есть
Габаритные размеры 2800×1850×1830 мм
Вес 3400 кг кг
