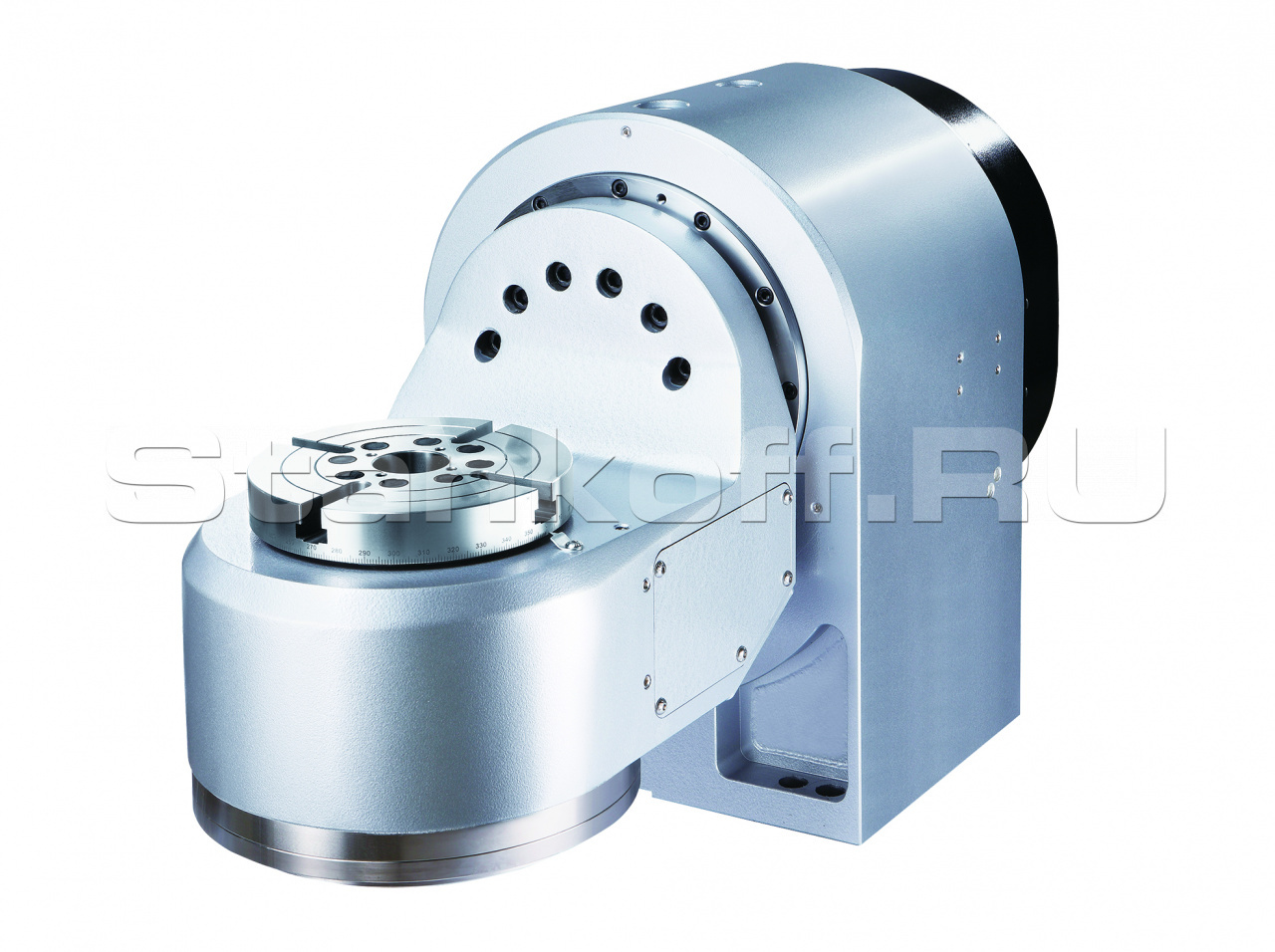

Наклонно-поворотный стол c прямым приводом с ЧПУ DTDS-170P

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Электрический шпиндель для ЧПУ 120TD18Z5.5AV 18A Подробное описание и цена >>>

Электрический шпиндель для ЧПУ 120TD18Z5.5AV 12A Подробное описание и цена >>>

Поворотное устройство Подробное описание и цена >>>

Детальное описание

Скорость

Встроенный двигатель прямого привода обеспечивает максимальную скорость 250об/мин. Супернизкая инерция, высокоэффективный частотный отклик. Высокое ускорение и замедление, 0-180 градусов позиционирование в течение 0,2 сек.

Точность

Нулевой люфт, отсутствие износа, уменьшение трения. Высокотехнологичный европейский оптический энкодер в стандартной комплектации. Превосходная гарантия точности – 10 сек для позиционирования, 1 сек для повторяемости.

Жесткость

Нормы ISO 230-2 использованы для стандартного тестирования. Основной литой корпус.

Защита

IP65 водонепроницаемость с европейским электрическим соединением. Температурный датчик в стандартной комплектации. Безопасная конструкция удерживания деталей на случай нарушения электроснабжения.

Экологичность

Шумоподавление, легкое обслуживание, исключены протечки масла. Компактная конструкция для экономии рабочей зоны.

Диаметр рабочего стола		мм	Ø170
Диаметр центрального отверстия		мм	Ø140H7
Высота рабочего стола (по горизонтали)		мм	280
Ширина Т – образного паза		мм	12Н7
Ширина ползуна		мм	18*
Тип привода и давление		МПа	Пневмат./ 0,55-0,7
			R	T
Макс. скорость рабочего стола		мин ^-1	250	100
Допустимая нагрузка	По горизонтали	кг	30
	В наклоне	кг	30
Допустимая несбалансированная сила	WxL	Нм	20
Допустимая нагрузка (при зажиме рабочего стола)	F	Н	3000
	FxL	Нм	200
	FxL	Нм	430
Инерционность при нагрузке	(WD ²/8)	кг.м ²	0,1
Разрешение		град.	0.001
Точность индексации		сек.	20”	30“
Повторяемость		сек.	4”	4”
Угол наклона		град.	+30~-120
Вес нетто		кг.	215
