Гильотинные ножницы по металлу с ЧПУ ERMAKSAN HGS 2600-8
+7 (995) 888-07-13
Детальное описание
Оснащенные системой ЧПУ ERCUT 7 (Турция) и надёжной гидравликой Hoerbiger (Германия), они позволяют превратить монотонные заготовительные операции в современное высокоэффективное производство. В дополнение к высокой производительности, они отличаются стабильной конструкцией рамы, компактностью, простотой управления и обслуживания.
Область применения
Поскольку серия HGS рассчитана на резку металла с толщинами от 6 до 8 мм в зависимости от модификации, то и сфера применения этого станка – работа с «легкими» заготовками в судостроении, машиностроении, горно-обогатительном оборудовании, строительстве и нефтегазовой промышленности.

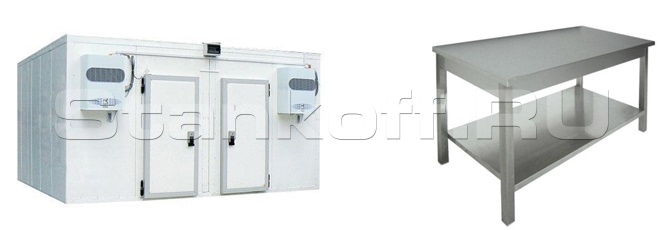

Получаемые изделия
Схема обработки
Конструктивные особенности
ЧПУ
Простой в понимании интерфейс обеспечивает удобство и простоту использования. Разработан согласно основным требованиям операторов, широкий, цветной экран, быстрота программирования, легкость в работе, интуитивно-понятный интерфейс. Очень хорошая визуализация, позволяющая быстро настроить станок на требуемые параметры. Программы хранятся в памяти в хранилище, рассчитанном на 1000 программ. Предупреждения об ошибках отображаются в сплывающих окнах, оператор получает всю необходимую информацию о состоянии оборудования и процесса резки. Для предотвращения ввода некорректных значений в программу, доработан блок управления.
Задний упор
Перемещается задний упор по направляющим за счет ШВП (точность позиционирования 0,1 мм). При резки листа по ширине больше хода заднего упора, он уходит наверх автоматически как только в контроллер вносится соответствующее значение. Также при резке узких листов задний упор может совершать отходы/подходы для предотвращения скручивания и заклинивания.
Лазерная подсветка линии реза
Позволяет легко выполнить и проконтролировать боковые и поперечные разреза.Стандартная комплектация
Контроллер ERCUT 7
Передние кронштейны и 1000 мм боковой упор

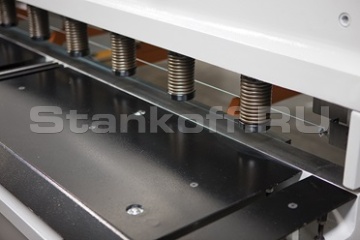

Надежные прижимные цилиндры
Переносная педаль
Экран защиты пальцев откидывается с одной стороны
Ножи
2 режущие кромки - на верхнем ноже
4 режущие кромки - на нижнем ноже
Моторизированный задний упор - 1000 мм, точность позиционированния 0,01 мм
Шкала в м и дюймах
Передние, боковые и задние защитные экраны
Световая защита задней зоны
Система смещения листа
Электрические компоненты Siemens
Гидравлическая система HOERBIGER
Зазор между лезвиями регулируется автоматически при помощи гидравлики
Насос высокого давления
Кнопка аварийной остановки
Линия реза
Дополнительная комплектация
Поддержка листа рычажного типа
Предотвращает свисание листов и повышает качество резки широких и тонких листов.
Поддержка листа моноблочного типа
Устраняет свисание листов за счет пневматических опор стола.
Лазерная подсветка линии реза
Позволяет легко выполнить и проконтролировать боковые и поперечные разреза.
Система предотвращения скручивания
Угломер
| Длина резания (A), мм | 2600 |
| Толщина резки при (42 кг/мм²), мм | 8
|
| Толщина резки при (70 кг/мм²), мм | 5
|
| Угол резания, ° | 1,5
|
| Резы в минуту, 1/мин | 18
|
| Кол-во прижимов, шт. | 12 |
| Давление, тонн | 14
|
| Главный мотор, кВт | 15
|
| Мотор заднего упора, кВт | 0,75
|
| Масло, л | 200 |
| Угол между лезвиями, мм | 0,05 - 1
|
| Ход заднего упора, мм | 1000 |
| Скорость заднего упора, мм/с | 110 |
| Кол-во передних поддержек, шт. | 2
|
| Длина стола (B), мм | 2935
|
| Ширина машины (C), мм | 3040
|
| Высота стола (D), мм | 800
|
| Транспортная ширина (K), мм | 2100 |
| Габаритные размеры ДхШхВ, мм | 3525х2450x1700 |
| Вес, кг | 6000
|
