Гидравлические гильотинные ножницы ERMAKSAN HGD 4100-8
Детальное описание
Оснащенные системой ЧПУ ERCUT 7 (Турция) и надёжной гидравликой Hoerbiger (Германия), они позволяют превратить монотонные заготовительные операции в современное высокоэффективное производство. В дополнение к высокой производительности, они отличаются стабильной конструкцией рамы, компактностью, простотой управления и обслуживания.
Область применения

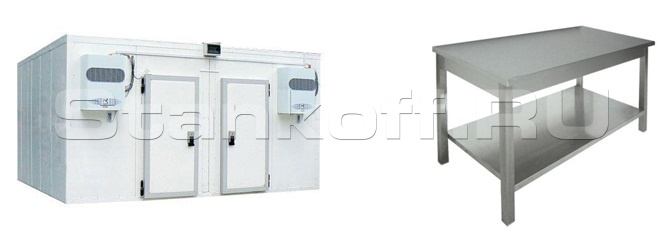

Получаемые изделия
![](https://www.prostanki.com/img/upload/XVMTJMb4Mx0Tzc_9583499715.jpeg)
Схема обработки
![](https://www.prostanki.com/img/upload/dyYwzOZWRD8ic8_3539888726.jpeg)
Особенности
![Система ЧПУ](https://www.prostanki.com/img/upload/sStFKIS9wYpIhI_6202515911.jpeg)

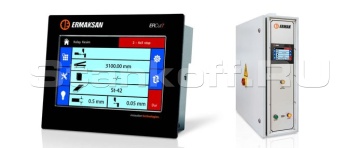

Система ЧПУ
Простой в понимании интерфейс обеспечивает удобство и простоту использования. Разработан согласно основным требованиям операторов, широкий, цветной экран, быстрота программирования, легкость в работе, интуитивно-понятный интерфейс. Очень хорошая визуализация, позволяющая быстро настроить станок на требуемые параметры. Программы хранятся в памяти в хранилище, рассчитанном на 1000 программ. Предупреждения об ошибках отображаются в сплывающих окнах, оператор получает всю необходимую информацию о состоянии оборудования и процесса резки. Для предотвращения ввода некорректных значений в программу, доработан блок управления.![Задний упор](https://www.prostanki.com/img/upload/QhflefrCDdMFF3_6920812476.jpeg)
Задний упор
Перемещается задний упор по направляющим за счет ШВП (точность позиционирования 0,1 мм). При резки листа по ширине больше хода заднего упора, он уходит наверх автоматически как только в контроллер вносится соответствующее значение. Также при резке узких листов задний упор может совершать отходы/подходы для предотвращения скручивания и заклинивания.![Лазерная подсветка линии реза](https://www.prostanki.com/img/upload/PAtIiRQLnWU8gd_2122345907.jpeg)
Лазерная подсветка линии реза
Позволяет легко выполнить и проконтролировать боковые и поперечные разреза.Стандартная комплектация
![Контроллер ERCUT 7](https://www.prostanki.com/img/upload/qGxrzw1bXhXzJx_4839107611.jpeg)
Контроллер ERCUT 7
![Передние кронштейны и 1000 мм бококовой упор](https://www.prostanki.com/img/upload/mMeZhdrpoGLmjt_4052661421.jpeg)
Передние кронштейны и 1000 мм бококовой упор
![Надежные прижимные цилиндры](https://www.prostanki.com/img/upload/UzXPavaRCoRDz0_8038081319.jpeg)

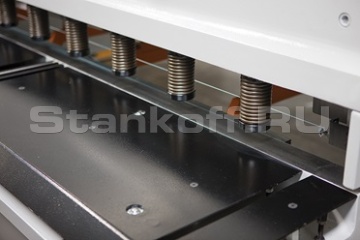

Надежные прижимные цилиндры
![Переносная педаль](https://www.prostanki.com/img/upload/f6lmpcx97gzWXE_8405769227.jpeg)
Переносная педаль
![Экран защиты пальцев откидывается с одной стороны](https://www.prostanki.com/img/upload/3jAzmPgFRREkas_8971569538.jpeg)
Экран защиты пальцев откидывается с одной стороны
Ножи закалены
Верхний имеет 2 режущих лезвия.Нижний имеет 4 режущие лезвия.
Зев - 350 мм
Автоматический задний упор - 1000 мм, точность 0,01 мм
Опорные кронштейны для листа впереди измерительная шкала в дюймах и миллиметрах электрика Siemens
Гидравлика HOERBIGER
Зазор между ножами регулируется автоматически по средствам гидравлики
Линия реза теневая
Дополнительная комплектация
![Поддержка листа рычажного типа](https://www.prostanki.com/img/upload/wzw5byvcQ2tbn8_4469270841.jpeg)
Поддержка листа рычажного типа
Предотвращает свисание листов и повышает качество резки широких и тонких листов.![Поддержка листа моноблочного типа](https://www.prostanki.com/img/upload/NVuDTlpUv8ZJFY_7549290410.jpeg)
Поддержка листа моноблочного типа
Устраняет свисание листов за счет пневматических опор стола.![Лазерная подсветка линии реза](https://www.prostanki.com/img/upload/Ruoe5cE3pBSxOv_6524563190.jpeg)
Лазерная подсветка линии реза
Позволяет легко выполнить и проконтролировать боковые и поперечные разреза.![Система предотвращения скпучивания](https://www.prostanki.com/img/upload/mmnjx8C5xlOTtV_7027262497.jpeg)
Система предотвращения скпучивания
![Угломер](https://www.prostanki.com/img/upload/4zjIPRPGZzojTH_8462339933.jpeg)
Угломер
Увеличенный зев
Конвейер для готовых деталей и система подачи листа
Передний упорс осями - X1, X2 и задний упор с осями - X3, Х4
Увеличенный ход заднего упора
Пневматическая поддержка для тонуих листов двух типов
1 - рычажного типа2 - моноблочного типа
Портативная панель управления на стойке
Охлаждение или подогрев рабочей жидкости
Сплошной, передний стол
Ножи из нержавейки увеличение резов в минуту
Световая защита рук оператора
Электрическая панель или контроллер закреплены с другой стороны
Централизованная система смазки
Длина резания (A), мм | 4100 |
Толщина резки при (42 кг/мм²), мм | 8
|
Толщина резки при (70 кг/мм²), мм | 5
|
Угол резания, ° | 1,5
|
Ходов в минуту, 1/мин | 12
|
Кол-во прижимных цилиндров, шт. | 18 |
Давление, тонн | 28
|
Главный мотор, кВт | 18,5
|
Мотор заднего упора, кВт | 0,75
|
Масло, л | 1000 |
Угол между лезвиями, мм | 0,05 - 1,0
|
Ход заднего упора, мм | 1000 |
Скорость заднего упора, мм/с | 110 |
Кол-во передних поддержек, шт. | 3
|
Длина стола (B), мм | 4480
|
Ширина машины (D), мм | 2960
|
Высота стола (E), мм | 950 |
Транспортная ширина (F), мм | 2150
|
Габаритные размеры ДхШхВ, мм | 5000х2430x2175 |
Вес, кг | 11850
|
