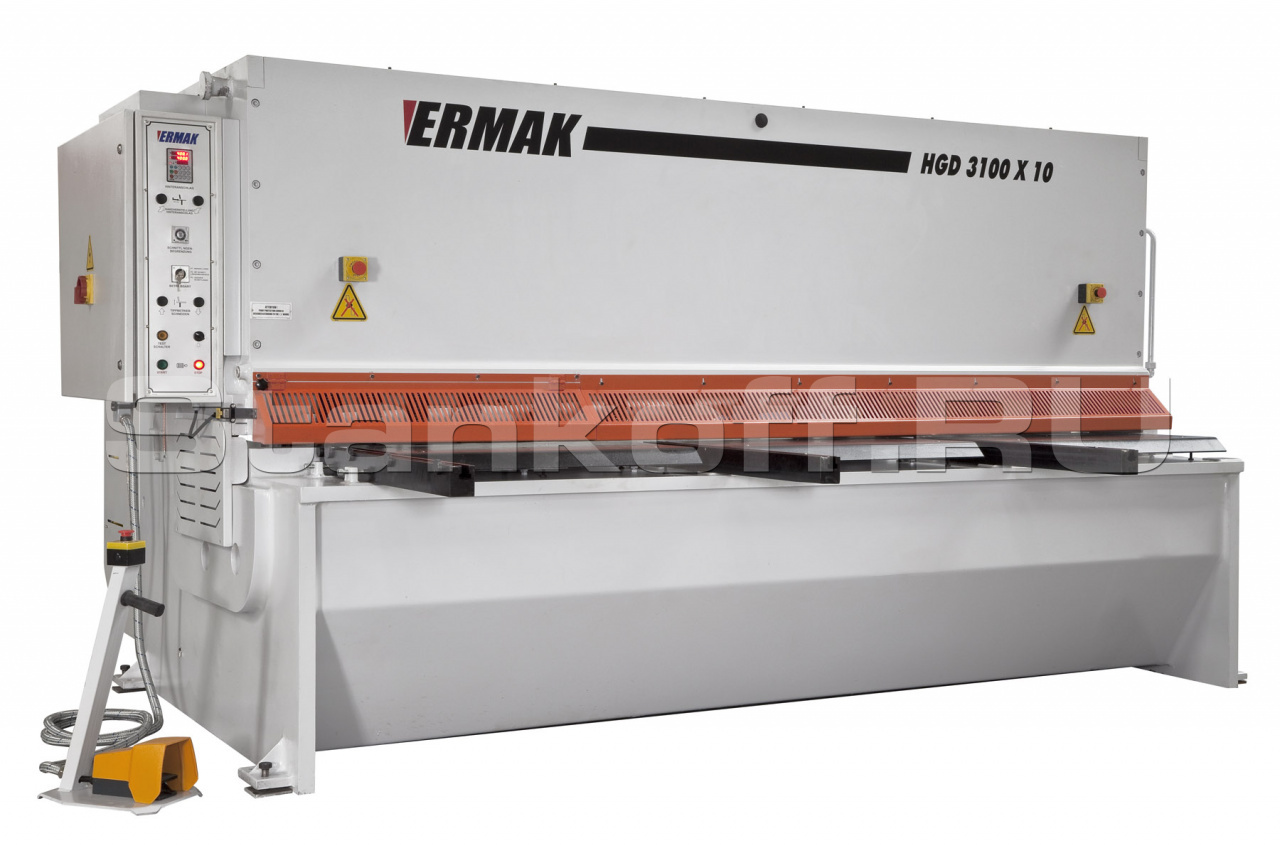

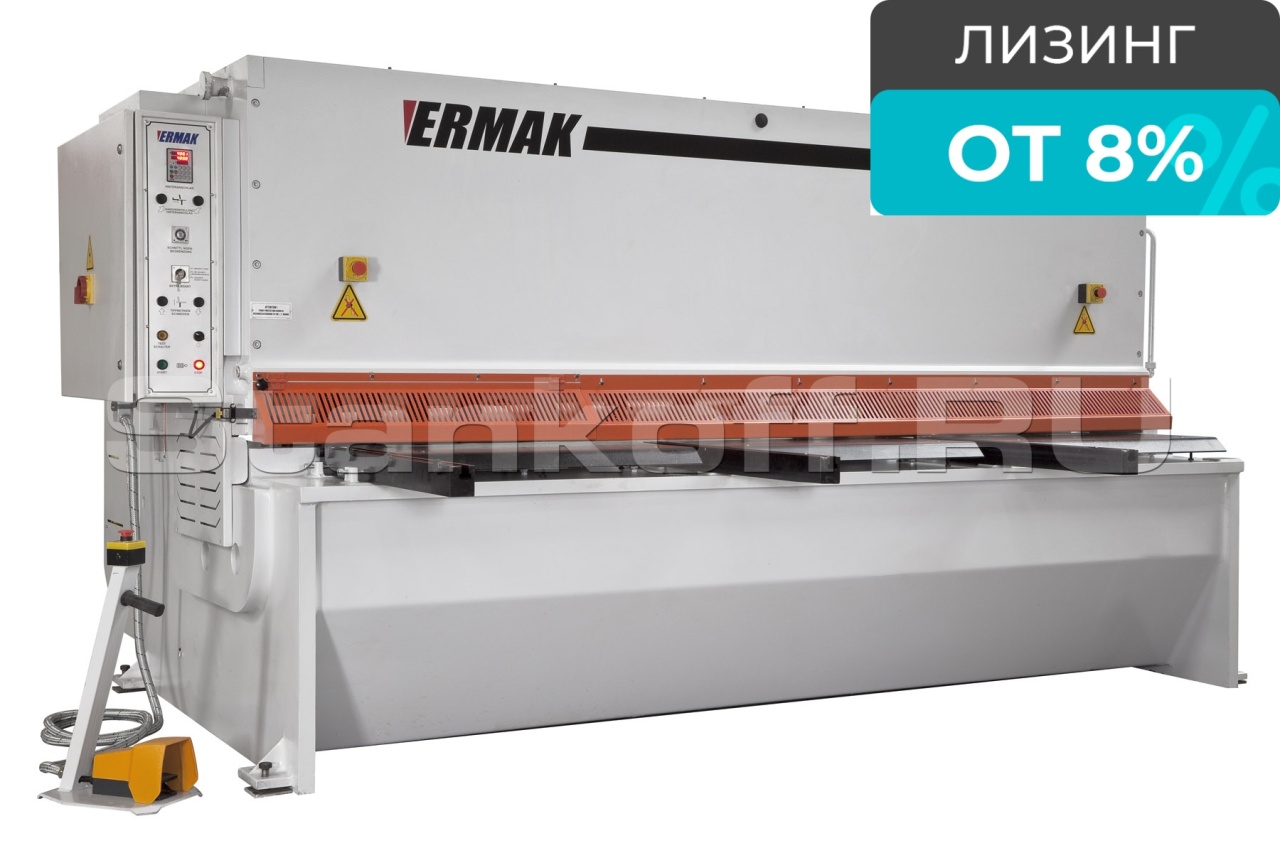

Гидравлические гильотинные ножницы ERMAKSAN HGD 3100-20
Детальное описание
Оснащенные системой ЧПУ ERCUT 7 (Турция) и надёжной гидравликой Hoerbiger (Германия), они позволяют превратить монотонные заготовительные операции в современное высокоэффективное производство. В дополнение к высокой производительности, они отличаются стабильной конструкцией рамы, компактностью, простотой управления и обслуживания.
Область применения
Получаемые изделия

Схема обработки

Особенности

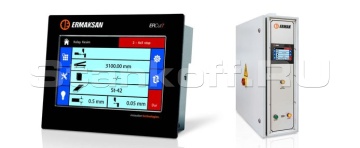

Система ЧПУ
Простой в понимании интерфейс обеспечивает удобство и простоту использования. Разработан согласно основным требованиям операторов, широкий, цветной экран, быстрота программирования, легкость в работе, интуитивно-понятный интерфейс. Очень хорошая визуализация, позволяющая быстро настроить станок на требуемые параметры. Программы хранятся в памяти в хранилище, рассчитанном на 1000 программ. Предупреждения об ошибках отображаются в сплывающих окнах, оператор получает всю необходимую информацию о состоянии оборудования и процесса резки. Для предотвращения ввода некорректных значений в программу, доработан блок управления.
Задний упор
Перемещается задний упор по направляющим за счет ШВП (точность позиционирования 0,1 мм). При резки листа по ширине больше хода заднего упора, он уходит наверх автоматически как только в контроллер вносится соответствующее значение. Также при резке узких листов задний упор может совершать отходы/подходы для предотвращения скручивания и заклинивания.
Лазерная подсветка линии реза
Позволяет легко выполнить и проконтролировать боковые и поперечные разреза.Стандартная комплектация

Контроллер ERCUT 7

Передние кронштейны и 1000 мм бококовой упор

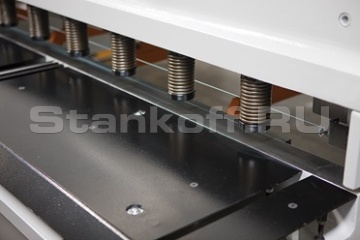

Надежные прижимные цилиндры

Переносная педаль

Экран защиты пальцев откидывается с одной стороны
Ножи закалены
Верхний имеет 2 режущих лезвия.Нижний имеет 4 режущие лезвия.
Зев - 350 мм
Автоматический задний упор - 1000 мм, точность 0,01 мм
Опорные кронштейны для листа впереди измерительная шкала в дюймах и миллиметрах электрика Siemens
Гидравлика HOERBIGER
Зазор между ножами регулируется автоматически по средствам гидравлики
Линия реза теневая
Дополнительная комплектация

Поддержка листа рычажного типа
Предотвращает свисание листов и повышает качество резки широких и тонких листов.
Поддержка листа моноблочного типа
Устраняет свисание листов за счет пневматических опор стола.
Лазерная подсветка линии реза
Позволяет легко выполнить и проконтролировать боковые и поперечные разреза.
Система предотвращения скпучивания

Угломер
Увеличенный зев
Конвейер для готовых деталей и система подачи листа
Передний упорс осями - X1, X2 и задний упор с осями - X3, Х4
Увеличенный ход заднего упора
Пневматическая поддержка для тонуих листов двух типов
1 - рычажного типа2 - моноблочного типа
Портативная панель управления на стойке
Охлаждение или подогрев рабочей жидкости
Сплошной, передний стол
Ножи из нержавейки увеличение резов в минуту
Световая защита рук оператора
Электрическая панель или контроллер закреплены с другой стороны
Централизованная система смазки
Длина резания (A), мм | 3100 |
Толщина резки при (42 кг/мм²), мм | 20
|
Толщина резки при (70 кг/мм²), мм | 13
|
Угол резания, ° | 2,5
|
Ходов в минуту, 1/мин | 8
|
Кол-во прижимных цилиндров, шт. | 14 |
Давление, тонн | 54
|
Главный мотор, кВт | 37
|
Мотор заднего упора, кВт | 1,1
|
Масло, л | 1000 |
Угол между лезвиями, мм | 0,05 - 2,3
|
Ход заднего упора, мм | 1000 |
Скорость заднего упора, мм/с | 110 |
Кол-во передних поддержек, шт. | 2
|
Длина стола (B), мм | 3690
|
Ширина машины (D), мм | 3250
|
Высота стола (E), мм | 900 |
Транспортная ширина (F), мм | 2380
|
Габаритные размеры ДхШхВ, мм | 4350х2700x2500 |
Вес, кг | 22300
|
