Синхронизированный гидравлический листогибочный пресс KPА 80-2550
+7 (995) 888-07-13
Детальное описание
Общее описание
Прессы серии KPA, оснащенные современными электронными и гидравлическими устройствами, обеспечивают высокоточную и скоростную гибку листового металла. Прессы являются базовыми для создания высокомеханизированных и автоматизированных участков обработки листового металла с высоким качеством продукции, хорошей производительностью и удобством в работе.
Прессы серии KPA обеспечивают высокую гибкость, которая особенно необходима при изготовлении отдельных и мелкосерийных деталей, а также при выполнении комплексных заказов.
Область применения
Гидравлические листогибочные прессы применяются для изготовления различных деталей практически во всех отраслях машиностроения.
В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров. Та же ситуация и в авиационной отрасли промышленности.
Получаемые изделия
Конструктивные особенности
Станина
Изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность.
Прессы
Оснащаются современными системами ЧПУ от всемирно известных компаний ESA (Италия), Cybelec (Швейцария).

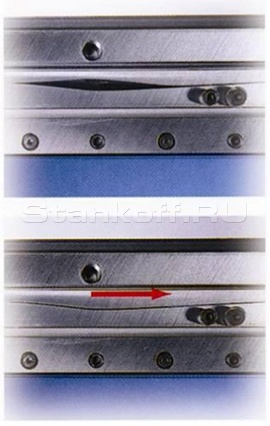

Моторизированная компенсация прогиба
Cистема компенсации прогиба необходима при гибке изделий длиной более 2 м для исключения разницы углов по всей длине заготовки.Схема обработки
Комплектация
Система ЧПУ ESA S630 (Италия)
2D графика10’’ сенсорный дисплей
Поддержка 4-х осей
Программное обеспечение симуляции процесса гибки на удаленном ПК
Главный двигатель Siemens (Германия)
Программное обеспечение симуляции процесса гибки
Электронно - оптические линейки положения ползуна GIVI MISURE (Италия)
С точностью до 0,01 мм (ось Y1+Y2).
Задний упор
Задний упор имеет автоматическое перемещение по осям X (500 мм, скорость 400 мм/сек) и R (200 мм, скорость 60 мм/сек). Перемещение выполняется с помощью ШВП по линейным направляющим от привода серводгателя.

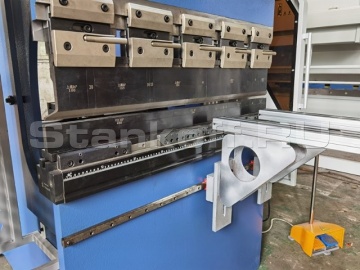

Две передние поддерживающие опоры
Две передние поддерживающие опоры с перемещением по линейным направляющим.

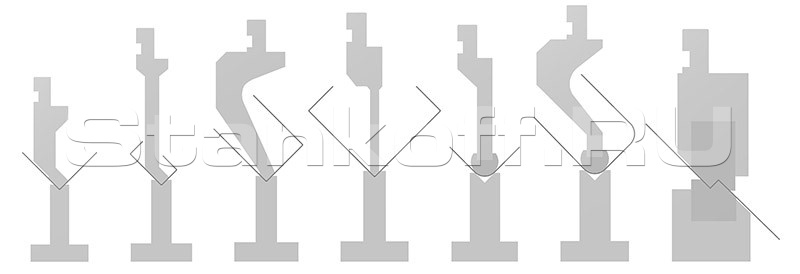

Многоручейковая цельная матрица и сегментные пуансоны
Моторизированная компенсация прогиба
Моторизованная система работает в автоматическом режиме. Параметры работы просчитываются системой ЧПУ в зависимости от введенных параметров заготовки и используемого инструмента.

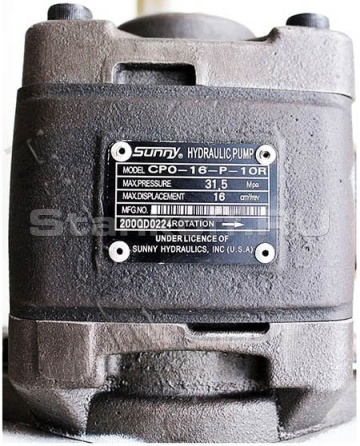

Насос гидравлической системы SUNNY (США)
Гидравлический распределитель и пропорциональная гидравлика
Гидравлический распределитель и пропорциональная гидравлика от ведущего европейского производителя BOSCH-REXROTH (Германия)
Зажимы для быстрой смены пуансонов с системой крепления AMADA-PROMECAM
Зажимы для быстрой смены пуансонов с системой крепления AMADA-PROMECAM. Стол сконструирован под крепление матриц европейского типа, шириной 60 мм.Дополнительные опции:
Дополнительные пальцы заднего упора
Широкий стол для установки многоручьевых матриц

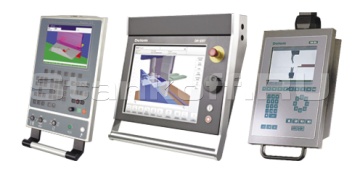

ЧПУ: Delem (Недерланды)/Cybelec (Швейцария)/Esa (Италия)

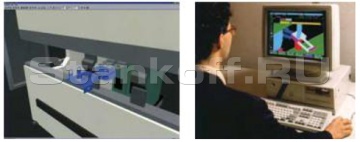

Программное обеспечение
- ПО «Delem Profile-on-windows» 2D- ПО «Delem Profile-on-windows» 3D
- ПО «V - Bend Offline Sofware» 3D
Световая система защиты фронтальной зоны пресса

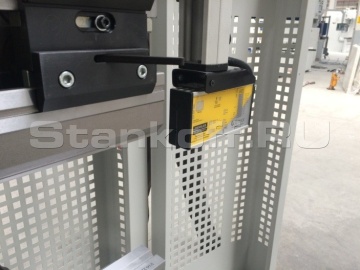

Лазерная система защиты рук оператора
| Номинальное усилие, тонн | 80 |
| Рабочая длина, мм | 2500 |
| Расстояние между стойками, мм | 1960 |
| Ход траверсы, мм | 160 |
| Раскрытие, мм | 460 |
| Зев | 400 |
| Ход заднего упора, мм | 500 |
| Габариты | 3150x1600x2500 |
| Скорость перемещения траверсы подвода, мм/c | 180 |
| Скорость перемещения траверсы рабочей, мм/c | 12 |
| Скорость перемещения траверсы возврата, мм/c | 140 |
| Объем масла, л | 170 |
| Мощность двигателя, кВт | 7,5 |
| Вес, кг | 5000 |
