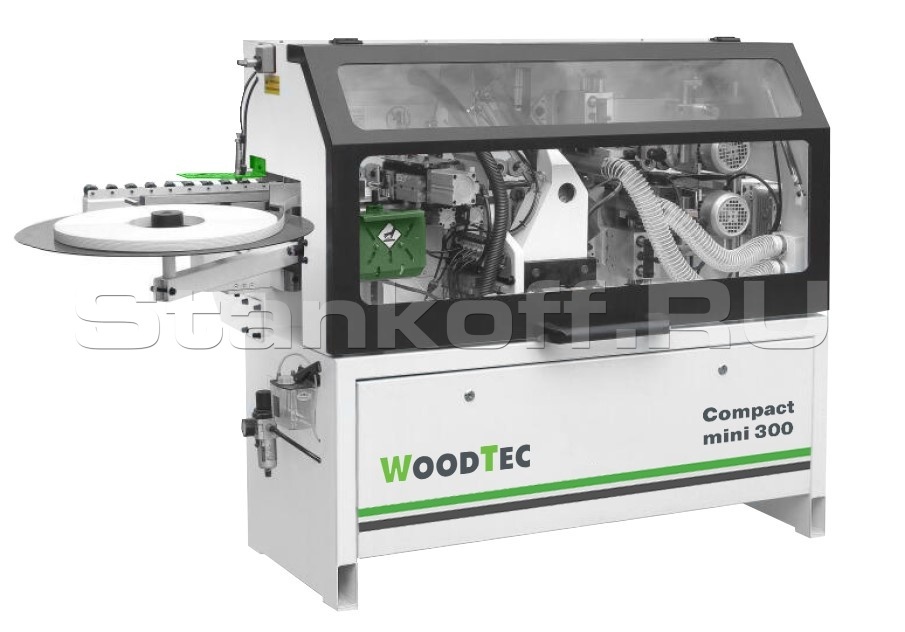

Станок для облицовывания кромок WoodTec Compact mini 300-2
Контакты
Али
+7 (995) 888-07-03
Реклама Рекомендуем предложения
Детальное описание
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Отличительные особенности
- Скорость подачи 7 м/мин;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
- 2-х моторный торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12000 об/мин. Радиус фрезы 2мм;
- Циклевка радиусная/Полировальный узел (опция);
- Магазин подачи рулонного кромочного материала;
- Пульт управления на панели станка;
- Поддерживающий суппорт для габаритных заготовок;
- Регулятор сжатого воздуха.
Схемы обработки
Подача кромки
Клеевой узел
Гильотина
Пресс группа
Узел торцовки
Фрезерование свесов
Особенности
Клеевой узел
Клеевой бачок 1,5 л. и имеет нижнее расположение относительно клеенаносящего вала.Винтовая точная настройка кол-ва клея
Аккуратный клеевой шов.
Не требуется регулировка на толщину материала.
Торцовочный агрегат
Промышленный двигатель (12000 об/мин),2х0,22кВт. Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации.Отличительные особенности:
простое линейное движение вверх-вниз;
простая схема пневматики;
призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.
Узел фрезерный снятия свесов
Два промышленных двигателя (12000 об/мин) 2х0,37кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2мм.Вертикальные копиры круглые большого диаметра:
осуществляют плавный заход на деталь;
исключают повреждение любой облицованной поверхности.
Оснащены счетчиками точной настройки на разную толщину кромки.
Панель управления
Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
Настройка на тодщину детали
С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.
Конвейер
Долговечная и надежная конструкция. Точное перемещение башмаков за счет полукруглой направляющей прошедшей специальную термообработку с помощью цепи. Износостойкие башмаки в сочетании с резиновыми прижимными роликами, расположенными в два ряда, обеспечивают точную транспортировку заготовок.
Пневмошток
Предназначен для ограничения преждевременной подачи заготовки в зону обработки.| Толщинакромочного материала, мм | 0,4 -3 |
| Толщина детали, мин/макс, мм | 12 -50 |
| Размеры обрабатываемойдетали(мин )-длиннаxширина, мм | 250х100 |
| Скорость подачи, м/мин | 7 |
| Мощность двигателя чистовой торцовки-2 шт., кВт | 2х0,22 |
| Обороты пил, об/мин | 12000 |
| Мощность двигателейфрезерного узла-2шт., кВт | 2х0,37 |
| Обороты, об/мин | 12000 |
| Общая мощность, кВт | 3,7 |
| Питающее напряжение, В | 380 |
| Давлениесжатого воздуха, Bar | 6,0 |
| Габаритныеразмеры–длина, мм | 2200 |
| ширина, мм | 700 |
| высота, мм | 1300 |
| Вес, кг | 600 |
